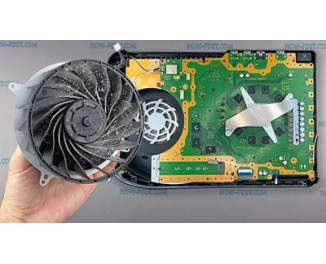

Розборка PS5 чистка від пилу

Вітаю вас на HowFixit, в цій покрокової інструкції покажу як розібрати PS5 почистити від пилу. З часом система охолодження PlayStation 5 забивається пилом, сильно шумить вентилятор і як наслідок, з'являється перегрів системи, тому чистку ігрової консолі необхідно проводити своєчасно.

Щоб розібрати PS5 вам знадобляться наступні інструменти:

• Викрутка Torx T8 з отвором всередині
• Викрутка Phillips 1
• Пластикова лопатка
• Антистатична щітка
• Пінцет

Ще рекомендую використовувати магнітний килимок і розкладати кожен гвинт крок-за-кроком в процесі розбирання. У Playstation 5 використовуються гвинтики різних розмірів і при зворотній збірці, дуже важливо, їх вкручувати на своє місце. Також, дуже важливо їх не загубити, а за рахунок своєї магнітної основи, ці гвинтики залишаться прімагнічени до поверхні.

Відео інструкція як розібрати PS5 почистити від пилу

Покрокова фото інструкція як розібрати PlayStation 5 і почистити від пилу

Розбирання почнемо з видалення верхньої кришки з боку приводу. Тягнемо на себе за верхній лівий кут корпусу, і тиснемо на кришку консолі вправо. Якщо ви робите все правильно, кришка повинна досить легко зніматися.

На цьому етапі можете видалити пил на вентиляційних решітках. Також видаляємо пил зі зворотного боку кришки.

Перевертаємо ігрову консоль і тягнемо вгору за кут корпусу де зображений логотип PS і штовхаємо кришку вліво.

Також видаляємо весь пил з вентиляційних решіток і корпусу PS5. Не забуваємо прибрати пил на зворотному боці кришки, цей пил потрапляє в систему і забиває радіатор охолодження.

Назад перевертаємо консоль, знімаємо бокову панельку і відклеюємо чорну плівку.

Відкрутіть 4 гвинта на решітці вентилятора:

• Гвинт довгою 23.3мм — обведено червоним
• Гвинт довгою 11.4мм — обведено зеленим
• Гвинт довгою 31мм — обведено жовтим

Відключіть шлейф вентилятора. Рекомендую відключати шлейф за допомогою двох лопаток, але не тягнути за дроти.

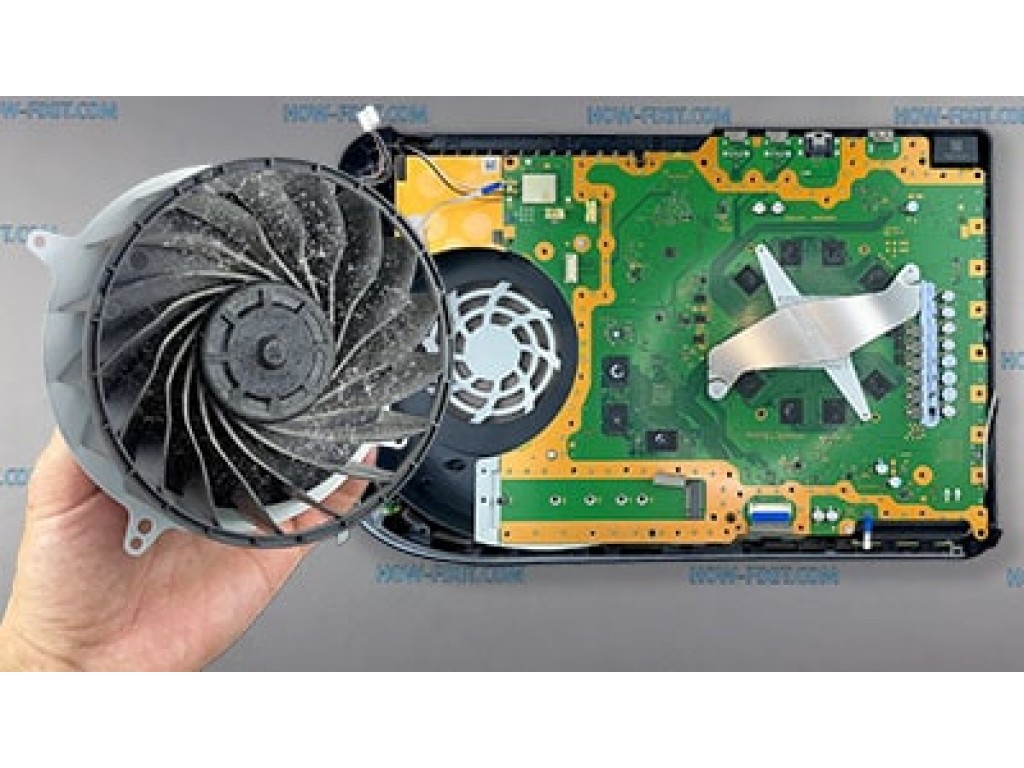

Тепер нічого не заважає витягти вентилятор з корпусу PS5 і очистити його від пилу. Дуже ретельно вичищайте вентилятор, щоб пил не залишалася всередині.

Відкрутіть гвинт і зніміть залізну панель яка прикриває слот M2 SSD.

Для подальшого розбирання вимкніть шлейф і видаліть гарантійну пломбу. Під гарантійної пломбою розташований гвинт, який необхідно викрутити для подальшого розбирання PS5. Якщо гарантійний термін вашої ігрової консолі закінчився, цю пломбу можна видаляти сміло.

Відкрутіть гвинти на корпусі ігрової консолі:

• Гвинт довгою 7.3мм — обведено жовтим
• Гвинт довгою 43.2мм — обведено зеленим
• Гвинт довгою 23.3мм — обведено синім
• Гвинт довгою 18.6мм — обведено червоним

Підніміть кришку корпусу вгору.

Переходимо до відключення приводу. Притискуєте зверху на металевий замок і витягаєте стрічковий шлейф.

Рекомендую подивитися цей крок розбирання по відео інструкції на початку сторінці.

Тепер blu-ray привід можна зняти.

Далі відключаємо всі шлейфи від основної плати.

Тепер видаляємо всі гвинти на залізної кришці.

Залізна кришка знімається підняттям вгору від основної плати. На зворотному боці залізної кришки розташовані термо прокладки, будьте уважні, всі вони повинні залишитися на своєму місці.

Відразу видаляємо весь пил з радіатора на залізної кришки.

Вимкніть останній стрічковий шлейф від материнської плати. Відключається також як і шлейф приводу, притискуєте зверху замочок роз'єму і витягаєте стрічковий шлейф.

Переверніть консоль, відкрутіть два гвинти і зніміть другу частину корпусу піднімаючи вгору.

Блок живлення знімається підняттям вгору від основної плати.

Вентиляційні отвори на блоці живлення, через які повинен безперешкодно проходити повітря, також забивається пилом. Відразу чистимо блок живлення від пилу.

Тепер переходимо до чищення радіатора ігрової консолі. За допомогою антистатичної щітки, ретельно видаляємо весь пил з решітки радіатора і вентиляційних отворів. Пил на радіаторі перешкоджає ефективній циркуляції потоків повітря в системі охолодження PS5, тому приділіть достатньо часу для повного очищення радіатора. Не забуваємо почистити внутрішню частину корпусу, там теж дуже багато накопичується пилу.

Що стосується заміни теплопровідник. У PlayStation 5 використовується рідкий метал замість класичної термопасти, яку застосовували на попередніх поколіннях ігрової консолі, наприклад PS4 і PS3. Рідкий метал має більш тривалий термін служби, більше 5 років, тому заміна рідкого металу не обов'язкова. Досить почистити PS5 від пилу і рівень нагріву повернеться в норму.

Як тільки ваша PS5 буде повністю очищена від пилу, зробіть невеликий перепочинок, наприклад, випийте кави і приступайте до зворотного збирання. Процес зворотного збирання Playstation 5 повністю показаний в відео інструкції, на початку сторінці.
