Як замінити дисплей iPhone 8 Plus

Необхідні інструменти та викрутки для розбирання iPhone 8 Plus:

Викрутка п'ятизірковий Pentalobe - 0,8мм
Викрутка PH00 - 1.5мм
Викрутка трипелюсткова Tri-Wing - 0,6мм
Пінцет
Пластикова лопатка і медіатор
Присоска для зняття дисплея
Звичайний фен

У нас на сайті ви зможете знайти необхідний набір викруток для розбирання iphone 8 plus

Якщо ви вперше приступаєте до розбирання смартфона, рекомендуємо звернути увагу на статтю «приступаючи до ремонту телефону». У цій статті є рекомендації, які допоможуть уникнути типових помилок в процесі розбирання та ремонту.

Відео інструкція заміна екрану iPhone 8 Plus

Фото інструкція як замінити дисплей iPhone 8 Plus

У цій покрокової інструкції я покажу як самостійно розібрати і замінити дисплей в iPhone 8 Plus.

Перед тим, як приступити до ремонту не забудьте вимкнути телефон.

Першим кроком вам потрібно відкрутити два зазначених гвинтика в нижній частині корпусу за допомогою викрутки Pentalobe 0.8mm. Гвинтики знаходяться праворуч і ліворуч від роз'єму для зарядного пристрою.

Далі вам потрібно від'єднати дисплей. Покладіть ваш iPhone 8 Plus на чисту, гладку поверхню, щоб не подряпати задню кришку. Для того, щоб від'єднати дисплей, вам знадобиться присоска, пластиковий медіатор і звичайний фен. Екран телефону приклеєний до рами. Використовуючи фен, прогрійте краю дисплея теплим повітрям приблизно до 60 градусів. Далі встановіть присосок на нижній край пристрою, над кнопкою «Додому» або поруч із цією кнопкою. Потягніть за присосок вгору, як би піднімаючи дисплей. Тепер постарайтеся вставити пластиковий медіатор між алюмінієвою рамою і дисплеєм. Зазвичай це не виходить з першого разу і для цього процесу вам потрібно буде кілька спроб. Як тільки між частинами утворився зазор, ви можете відкрити дисплей, злегка повернувши медіатор. Як тільки ви зможете підняти дисплей на кілька міліметрів, обережно обведіть пластиковим медіатором по периметру дисплея, щоб відклеїти його від рами. При необхідності прогрійте зовнішні краї дисплея ще кілька разів.

Перед початком ремонту від'єднайте контакт акумулятора, щоб запобігти короткі замикання і уникнути випадкового включення пристрою під час ремонту.

Далі відкрутіть відмічені гвинтики (зелені - 2.6 мм, блакитні - 1.0 мм) і зніміть кришку. Тепер акуратно від'єднайте контакт з акумулятором, вставивши пластикову лопатку трохи нижче роз'єму.

Далі за допомогою пластикової лопатки від'єднайте контакт дисплея і кнопки «Додому».

Далі за допомогою викрутки Y-типу (Y000), відкрутіть два гвинти (зелений - 1.1 мм, блакитний - 0.9 мм). Зніміть кришку. Використовуючи пластикову лопатку, обережно від'єднайте контакт фронтальної камери від материнської плати. Тепер ви можете повністю зняти дисплей.

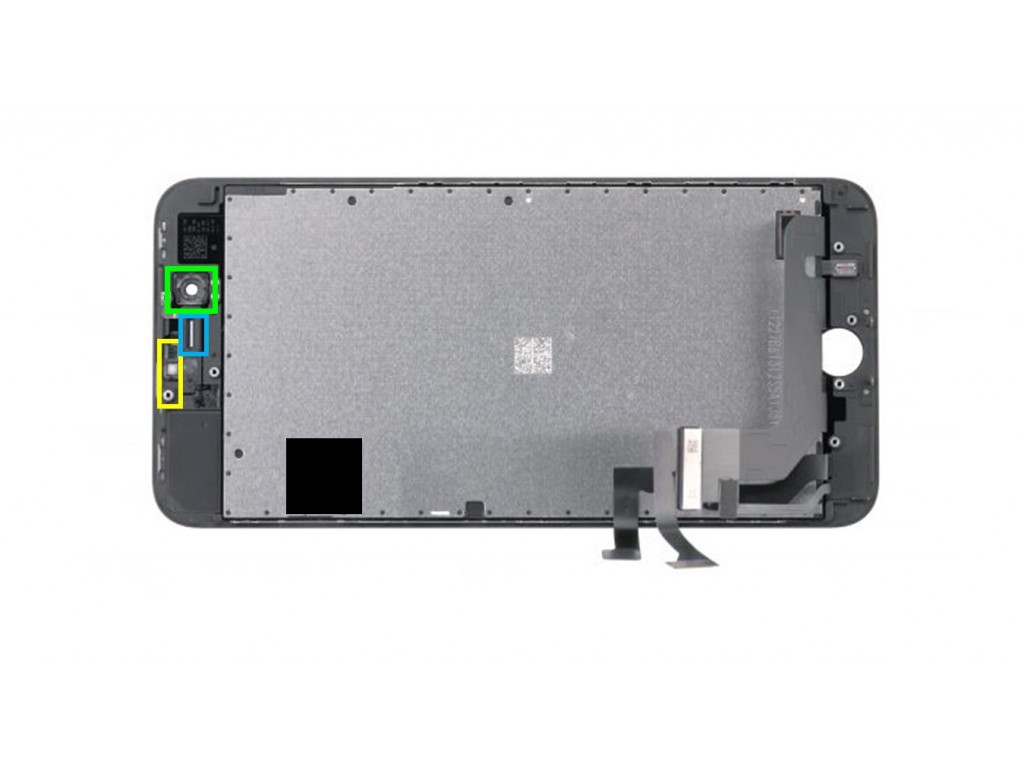

Слуховий динамік знаходиться на задній панелі дисплея. Відкрутіть зафіксовані гвинтики з кришки слухового динаміка (блакитний - 2.7 мм, зелений - 1.7 мм, жовті - 2.2 мм). Слуховий динамік знаходиться під гнучким плоским кабелем фронтальної камери. Злегка відігніть кабель в бік, щоб зняти навушник. Зверніть увагу, що гвинти різної довжини. Якщо переплутати їх при зворотній збірці, це може привести до пошкодження дисплея.

Зніміть набір кабелів в два етапи. Спочатку вставте пластикову лопатку під гнучкий кабель і обережно від'єднайте його. Він міцно приклеєний. Тепер зніміть датчики, обережно піднімаючи їх. Обережно видаліть деталь з чотирма золотими контактами, використовуючи лопатку. Тепер ви можете зняти набір кабелів. Будьте дуже обережні при знятті кабелю FaceTime. Кабель може дуже легко розірватися в місці зліва від навушника. Використовуйте фен, щоб пом'якшити клей на кабелі FaceTime.

Зніміть кнопку «Додому». Відкрутіть чотири зазначених гвинтика У-типу (зелені - 1.1 мм) і зніміть металеву кришку. За допомогою лопатки акуратно від'єднайте контакт кабелю кнопки «Додому». Будьте обережні, тому що кабель легко пошкодити. При необхідності прогрійте теплим повітрям, щоб розм'якшити клей. Натисніть на кнопку «Додому» з лицьового боку дисплея і зніміть її.

Тепер відкрутите шість відзначені винятково У-типу, які утримують металеву кришку (зелені - 1.1 мм, блакитний - 1.6 мм). За допомогою лопатки зніміть клей з гнучкого плоского кабелю мод металевої кришкою. Далі зніміть металеву кришку.

Установка нового дисплея і зворотна зборка IPhone 8 Plus

Не всі доступні дисплеї мають однакові функції. При необхідності перед установкою нового екрану вам доведеться витягти деякі з наступних частин зі старого дисплея: кронштейн фронтальної камери (злегка приклеєний), кронштейн датчика (злегка приклеєний). Зніміть захисну плівку з нового дисплея і зніміть ущільнення.

Пропустіть гнучкі кабелі через отвір на задній панелі. Тепер ви можете знову вставити гвинти, щоб прикріпити задню панель. Помістіть всі гвинти в отвори, перш ніж закрутити їх. Це гарантує, що задня панель встановлена правильно. Тепер зафіксуйте гнучкі кабелі.

Вставте кнопку «Додому» в отвір на лицьовій стороні дисплея. Притисніть гнучкий плоский кабель до дисплея і підключіть роз'єм. Встановіть металеву кришку і прикрутіть її на місце (зелені - 1.1 мм).

Тепер помістіть кожен з датчиків в відповідний кронштейн. Встановіть правильно кабель Face Time. Маленькі вкладки на рамці допоможуть вам з позиціонуванням. Вставте кабель FaceTime в початкове положення. Важливо правильно розташувати датчик наближення, тому що інакше він не буде повністю функціональним.

Встановіть слуховий динамік в початкове положення під гнучким плоским кабелем між камерою FaceTime і датчиками. Потім встановіть кришку на місце і закріпіть відмічені гвинтики (зелені - 1.7 мм, жовті - 2.2 мм, блакитний - 2.7 мм). Переконайтеся, що фронтальна камера знаходиться в центрі передньої частини дисплея. Перемістіть це трохи в разі потреби.

Для того, щоб нова наклейка на рамку добре приклеїлася, змивайте усі старого клею і бруд. Зніміть першу захисну плівку. Акуратно покладіть її на одну сторону корпусу і акуратно приклейте. Видалити другий шматок плівки. Зверніть увагу на правильне розташування наклейки на рамі. Кути наклейки відрізняються і допоможуть вам. Навіть якщо ви використовуєте нову рамкову наклейку, водонепроникність ваших айфонів може бути не 100%!

Додайте дисплей на рамі і підключіть контакт фронтальної камери (FaceTime) до материнської плати. Встановіть кришку контакту фронтальної камери (FaceTime) назад в iPhone і закріпіть її зазначеними гвинтами (зелений - 1.1 мм, блакитний 0.9 мм).
