Разборка Asus ROG Strix GL702

Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.

Модель Asus ROG Strix GL702 состоит из ревизий: GL702V, GL702VT, GL702VM, GL702VS, GL702ZC. Все ревизии имеют одинаковый процесс разборки.

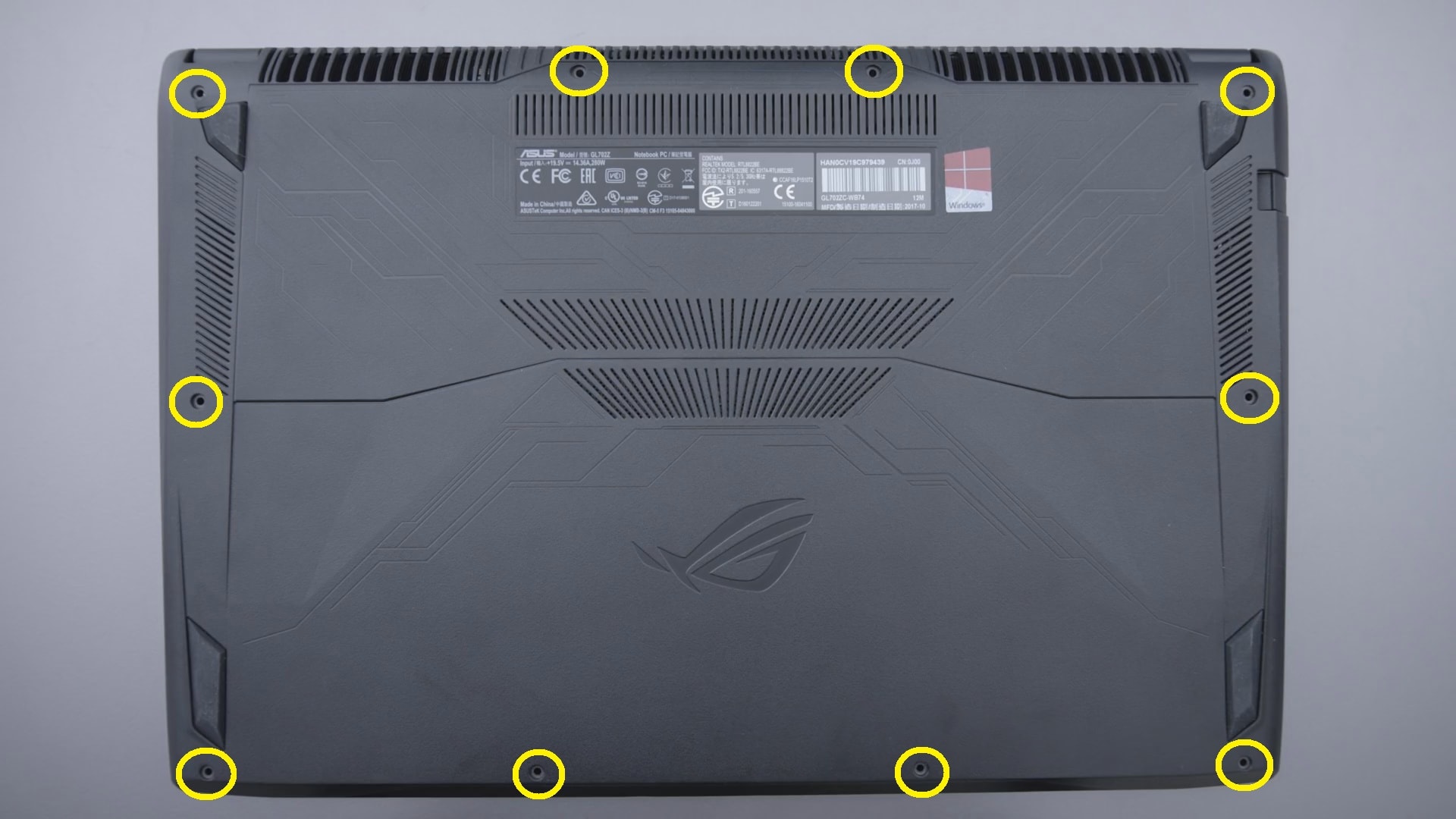

Открутите 10 винтиков на нижней части корпуса ноутбука.


Далее, с помощью пластикового инструмента разъедините корпус ноутбука по всему периметру и раскройте корпус.

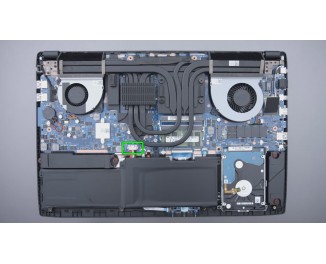

Отключите шлейф батареи от материнской платы ноутбука.


Отключение батареи от материнской платы производится для того что бы снять электрический заряд с материнской платы. После отключения подождите некоторое время, пока исчезнет остаточный заряд на плате.

Апгрейд оперативной памяти Asus ROG GL702

В ноутбуке Asus ROG GL702 доступно 2 слота под оперативную память DDR4. Максимальный объем памяти 32Gb в ноутбуке Asus ROG GL702. Что бы установить оперативную память, необходимо снять термотрубки системы охлаждения.


Вставьте планку памяти под углом в 45% и прижмите планку к материнской плате до окончательной фиксации.

Как заменить термопасту в ноутбуке Asus ROG GL702

Для замены термопасты необходимо снять систему охлаждения, для этого необходимо открутить 8 винтиков отмеченные желтым на фото.


Далее, поднимите термотрубки вверх и очистите кристалл процессора и видеочип от старой термопасты, а также удалите старую термопасту с термотрубок.


Новую термопасту наносите тонким и ровным слоем по всей поверхности кристалла процессора и видеочипа. При необходимости почистите вентиляторы от пыли. После, установите систему охлаждения и обратно прикрутите все винти. Замена термопасты и чистка вентиляторов от пыли поможет избежать перегрева ноутбука.


Апгрейд M.2 SSD в Asus ROG GL702

Для апгрейда или замены m2 SSD накопителя необходимо открутит один винтик что фиксирует плату.


Замена батареи в ноутбуке Asus ROG GL702

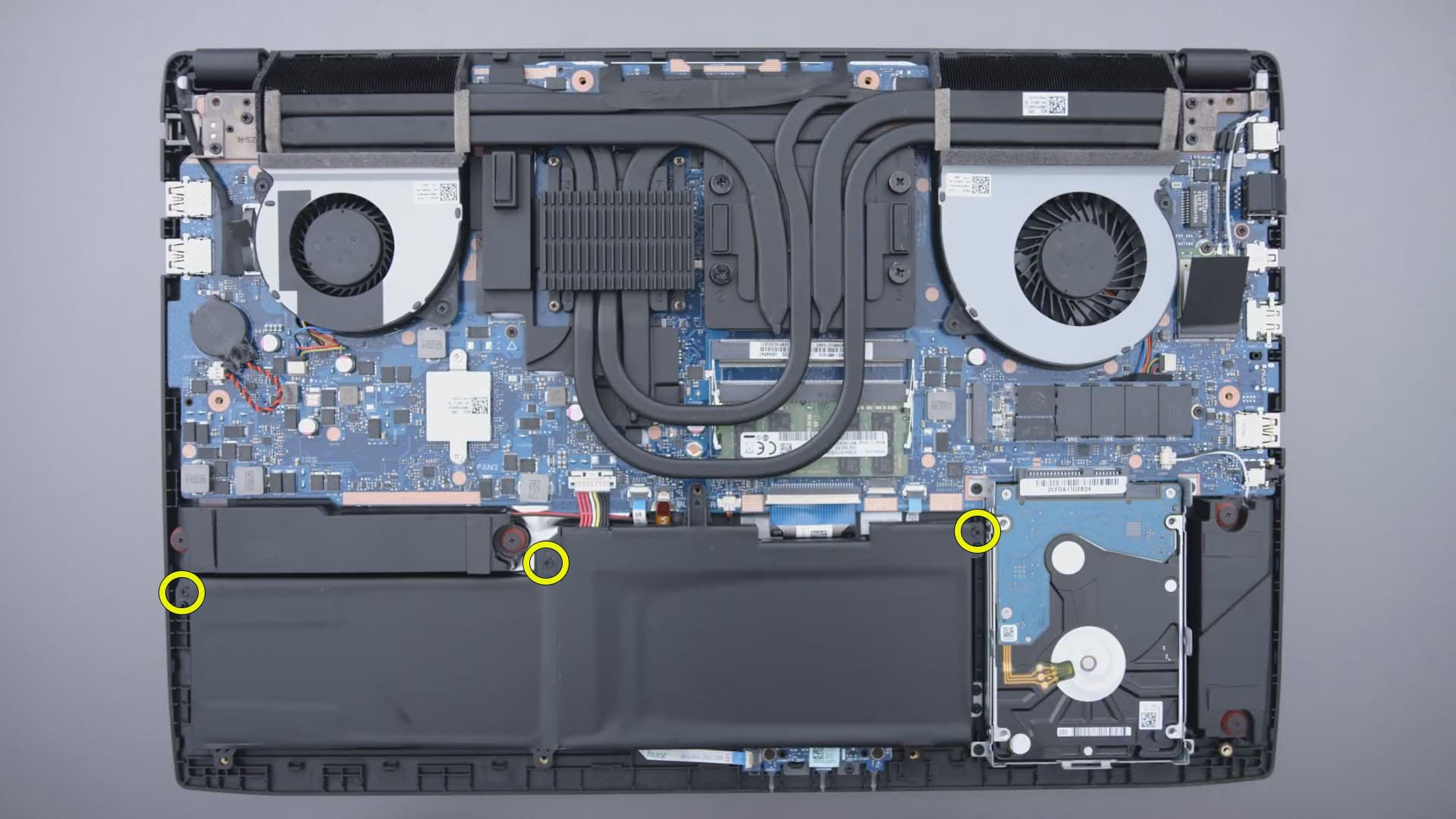

Чтобы снять и заменить батарею необходимо открутить 3 винтика которые отмечены на фото желтым. После, снимите батарею поднимая ее вверх.


Замена жесткого диска Asus ROG GL702

Для апгрейда или замены жесткого диска необходимо открутить 4 винтика. Далее, двигая вниз, отключите жесткий диск от SATA разъема.


Сброс настроек биос Asus ROG GL702

Для принудительного сброса настроек биоса необходимо отключить батарейку биоса на материнской плате и подождать несколько минут. Этот способ полезен в случаях, когда ноутбук зависает на этапе инициализации устройств ноутбука и зайти в настройки биоса невозможно.


Если ноутбук постоянно сбрасывает настройки даты и времени, это значит, что батарейка окончательно разрядилась и нуждается в замене.
