Как разобрать ноутбук ASUS ZenBook 13 UX331

Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.

Замена оперативной памяти, wifi модуля, процессора, видеокарты - в ноутбуке Асус UX331 невозможно, все эти составляющие распаяны на материнской плате.


Разборка ASUS ZenBook 13 UX331

Процесс разборки состоит из 3х шагов.

Шаг 1

Откручиваем 10 болтиков что фиксируют нижнюю крышку корпуса ноутбука, отмеченные на фото ниже.


Шаг 2

Затем снимаем резиновые ножки и откручиваем находящиеся под ними болты.


Шаг 3

Далее снимаем нижнюю крышку корпуса и отключаем коннектор батареи от материнской платы.

Важно: коннектор батареи необходимо снять в обязательном порядке, чтобы избежать замыкания цепи на плате или случайного старта системы.


Чистка системы охлаждения и замена термопасты в ноутбуке Asus UX331

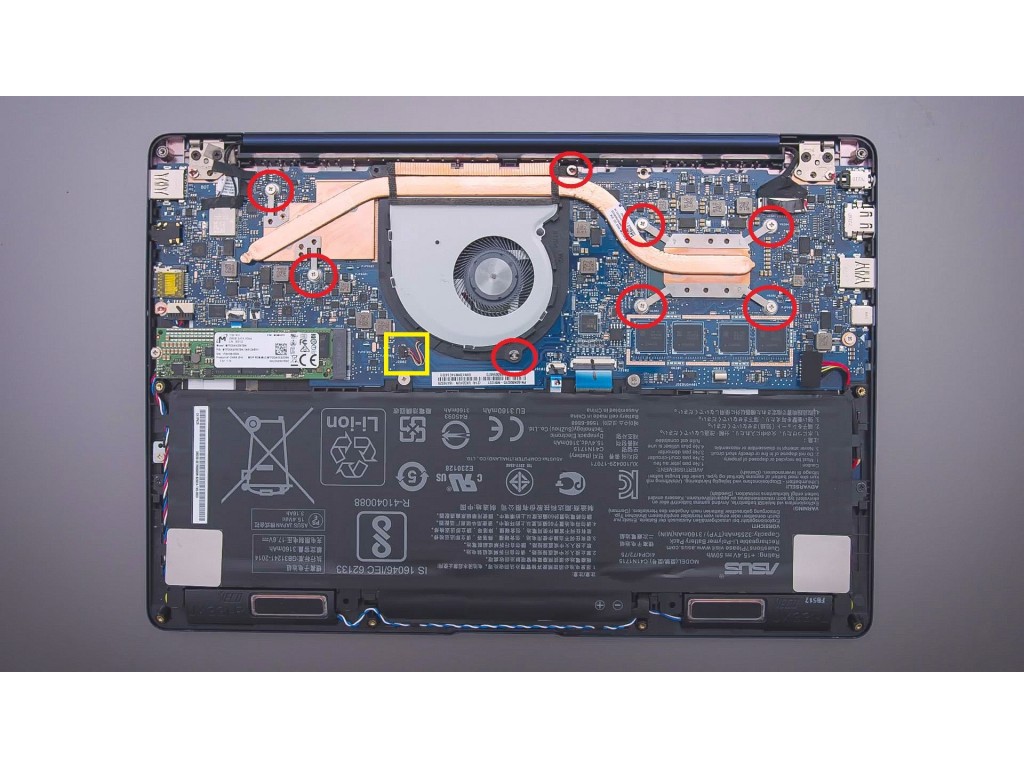

Для того что бы снять систему охлаждения, откручиваем 8 болтиков и отсоединяем коннектор вентилятора от материнской платы.


Далее снимаем систему охлаждения, чистим от пыли и от старой термопасты.

Кроме радиатора так же необходимо чистить лопасти вентилятора от сбившейся пыли.


На кристалл процессора и видеокарты нанесите тонким и ровным слоем новую термопасту и обратно установите почищенную от пыли систему охлаждения.

При обратной сборке, обратите внимание на отметки с нумерацией, прикручивайте болтики согласно указанного порядка.

Part Number системы охлаждения: Asus 13NB0GY0AM0101


Замена M.2 SSD в ноутбуке Asus UX331

Что бы снять M.2 SSD, необходимо открутить всего один болтик что фиксирует плату.


Как снять батарею в ноутбуке Asus UX331

Для замены батареи необходимо открутить 4 болтика и аккуратно снять аккумулятор.

Part Number батареи: Asus C41N1715

Model: 4ICP4/72/75
