Как разобрать ноутбук Asus ROG Strix GL502

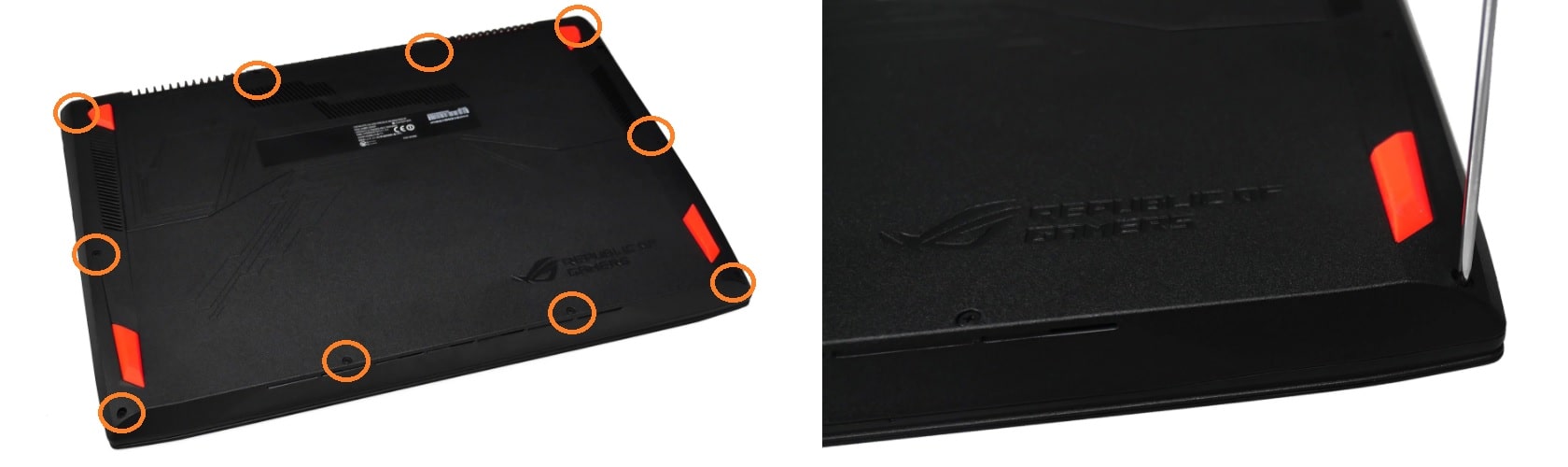

К сожалению, конкретно на этой модели обновить вы сможете не так много всего. Потому что, все ресурсы этого ноутбука исчерпаны, за исключением одного хранилища. Специально для вас я подготовил краткое руководство по разборке и апгрейду ноутбука Asus ROG Strix GL502. Для начала вам понадобится снять заднюю крышку. Для этого открутите 10 винтиков, которые расположены по периметру корпуса ноутбука. Старайтесь запомнить от куда какие винты, чтоб не перепутать.


Хороший способ не растерять винты, это положить их рядом с ноутбуком. Вы увиделе, что два винтика короче остальных. Их нужно будет закрутить именно в те отверстия, из которых вы их выкрутили, поэтому будьте предельно внимательны. Бывает и такое, что все винтики одной длины.

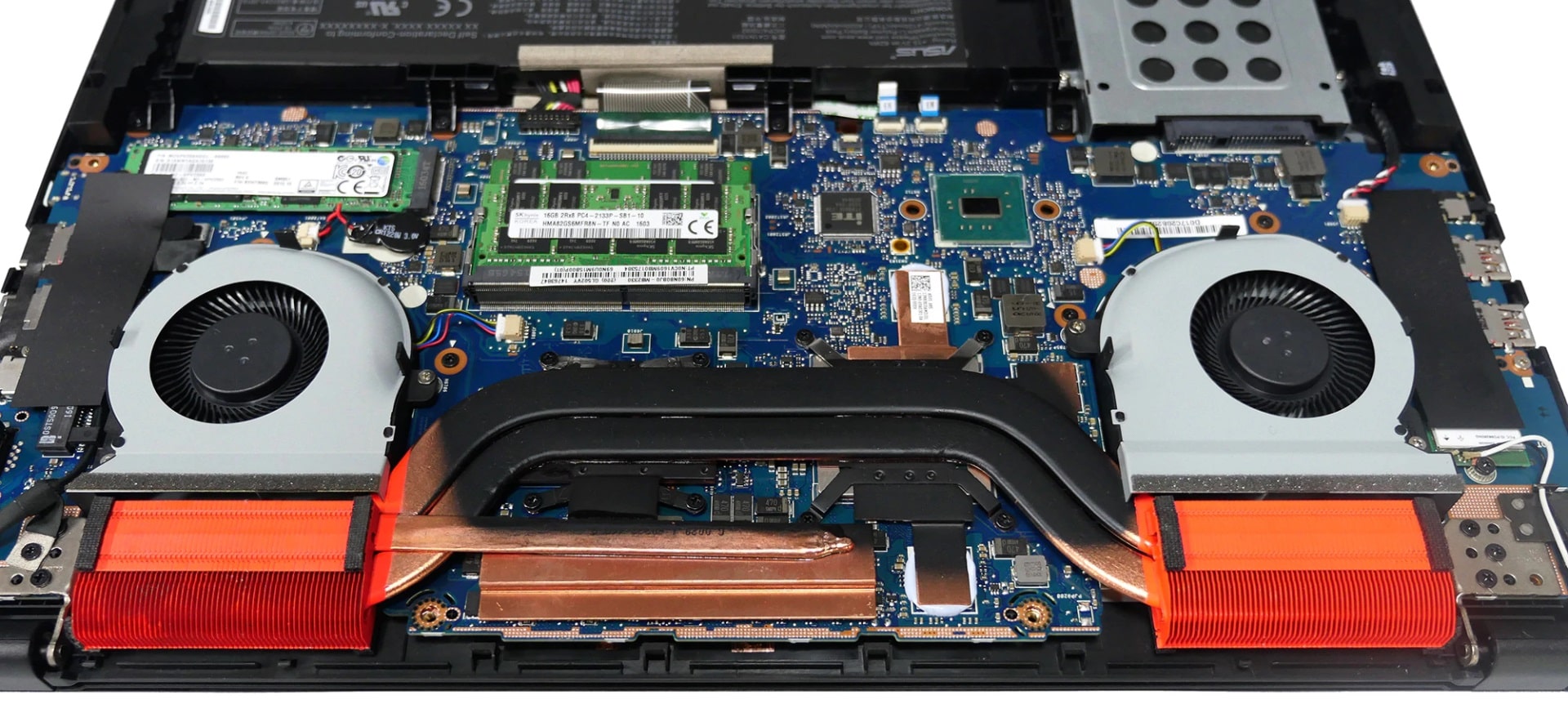

После того, как вы снимите крышку, вы увидите систему охлаждения Hyper Cool Duo-Copper для для независимого охлаждения процессора и графического процессора.


Давайте же посмотрим, что вы сможете обновить. Память находится в центре, чуть ниже процессора и графического процессора. Слот М.2 справа и отсек SATA слева внизу.


Как добавить оперативную память в Asus ROG Strix GL502

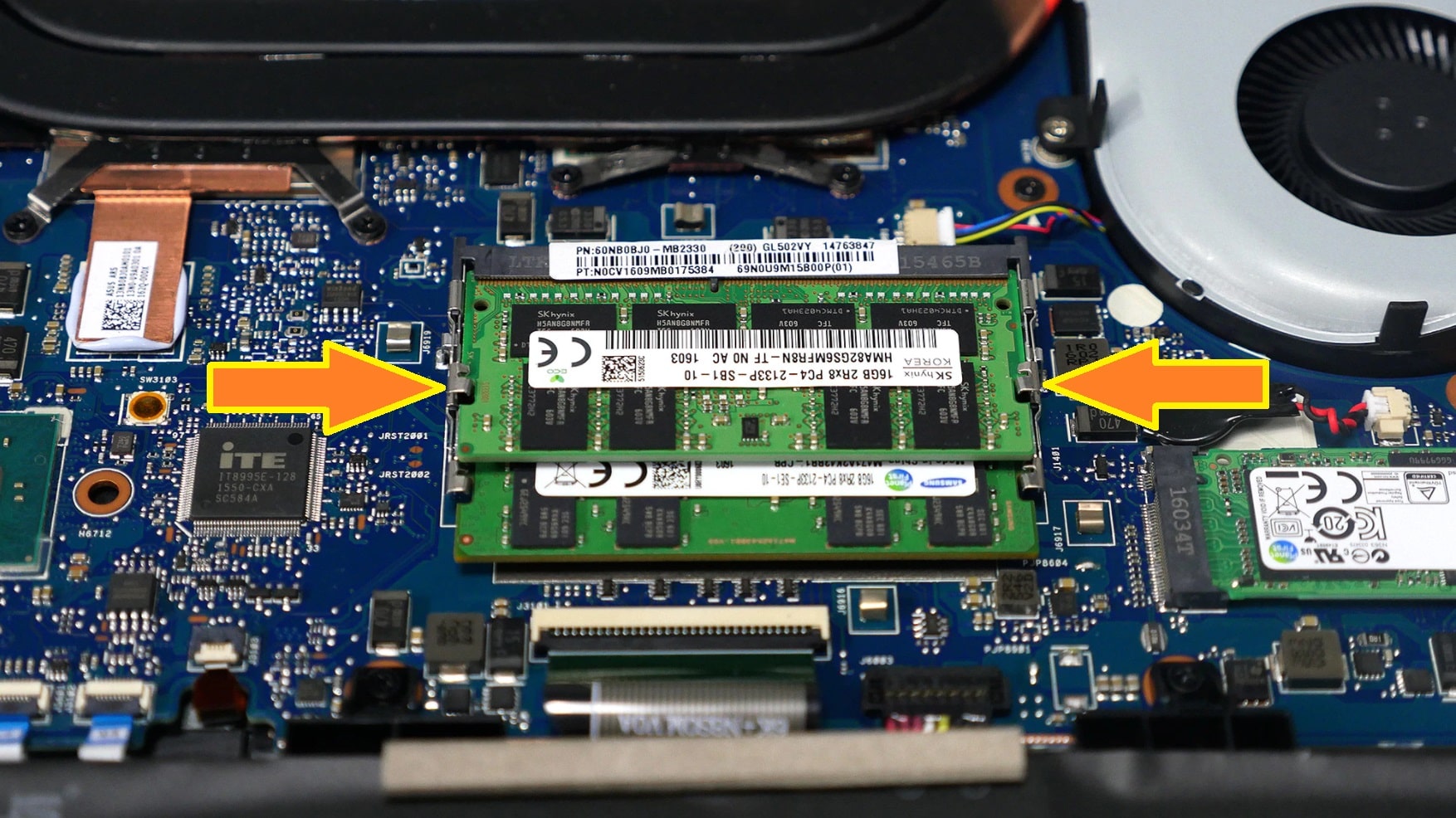

ROG Strix GL502VY поддерживает до 32ГБ памяти DDR4 (2133 МГц) SO-DIMM (два модуля по 16ГБ), в то время как GL502VT поддерживает до 16ГБ (два модуля по 8ГБ). Устанавливаются они один поверх другого. Поэтому сначала убедитесь, что вы установили нижний модуль и только потом приступайте к установке верхнего. Совместите контакты, чтобы убедится, что модуль установлен правильно. Вставляйте память в слот под углом в 30 градусов, с помощью больших пальцев равномерно нажмите на обе стороны, чтобы модуль полностью вошел в слот. Сдвиньте верхнюю часть модуля вниз к материнской плате, до характерного щелчка. Повторите процесс установки второго модуля. Обязательно запустите ноутбук, чтобы проверить, показывает ли правильный объем памяти.


Как установить M.2 SSD Asus ROG Strix GL502

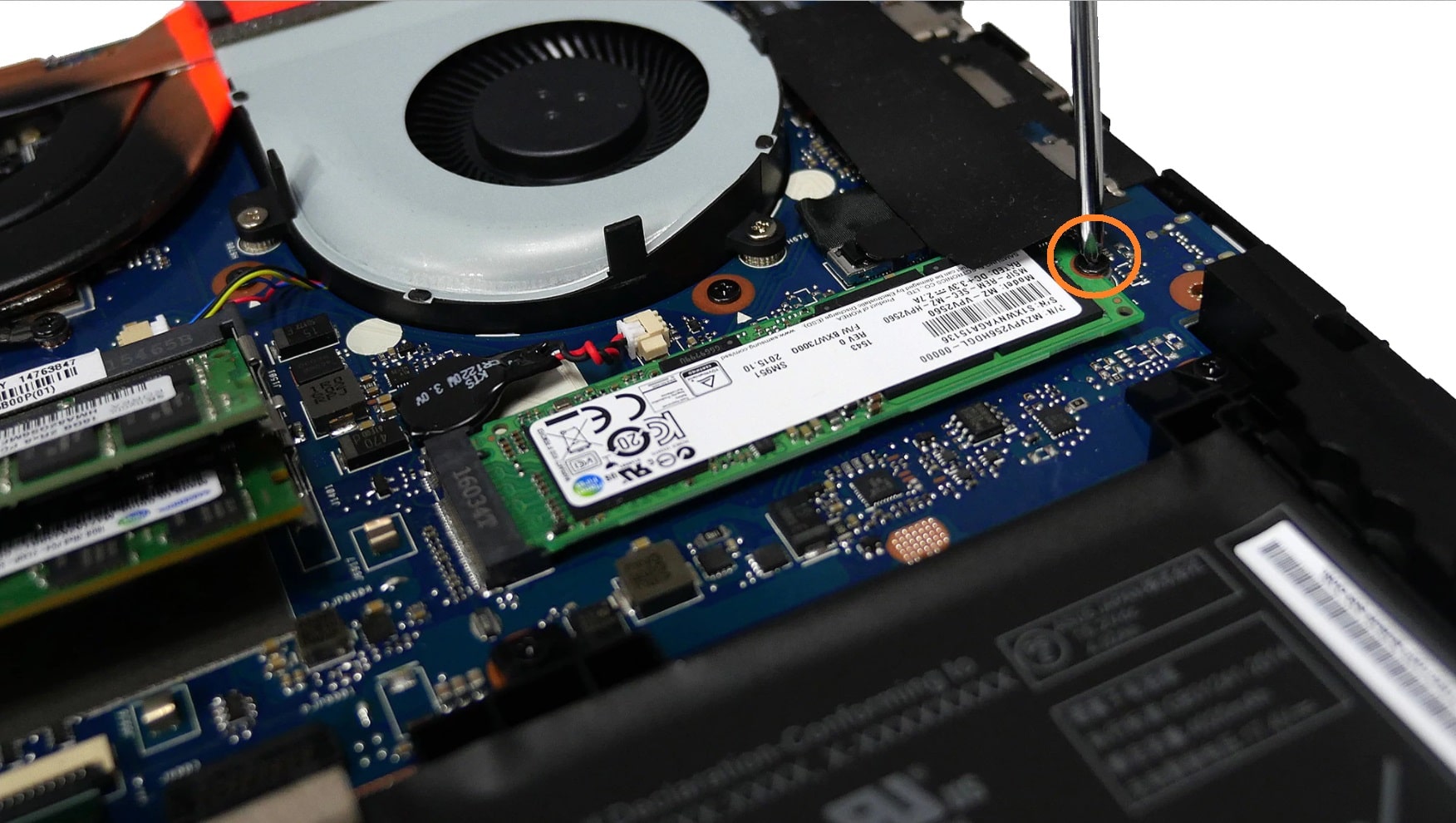

Установка SSD M.2 аналогична установке памяти, однако механизм блокировки – это винт. GL502 позволяет использовать накопитель NVME M.2 PCIe 3.0 X4, который может быть более чем в три раза быстрее, чем накопители SATA, поэтому обязательно используйте его в качестве загрузочного диска и для хранения любимых игр. Просто вставьте SSD в слот и закрепите его винтом.


Как поменять жесткий диск Asus ROG Strix GL502

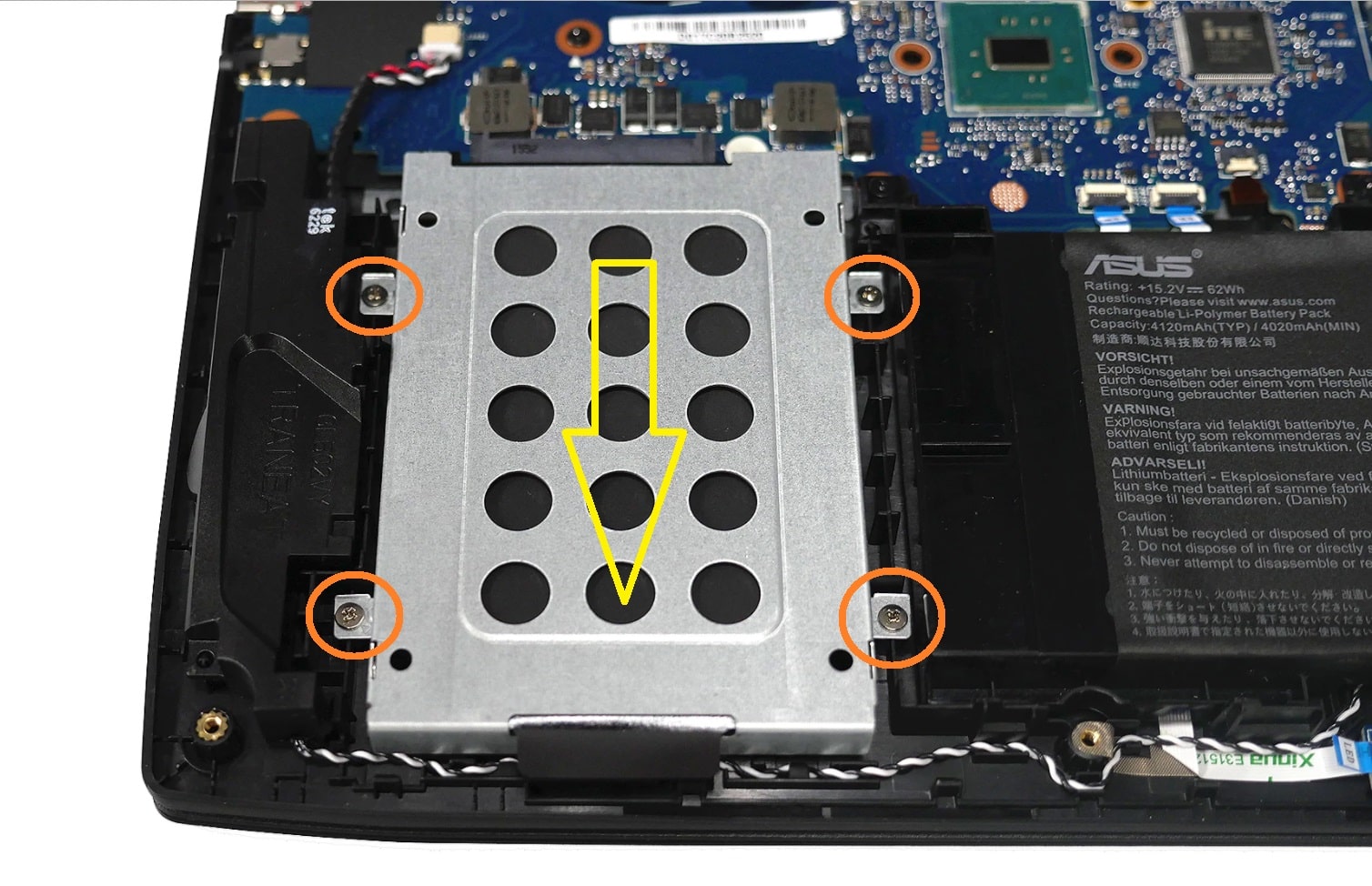

2,5-дюймовый жесткий диск SATA III можно заменить на больший или более быстрый жесткий диск или SSD. Для этого открутите четыре винта, которые фиксируют кронштейн. Сдвиньте кронштейн на себя, чтобы снять его. Прежде чем закрепить новый SSD в кронштейне, убедитесь, что он направлен вверх, посмотрите на разъёмы и убедитесь, что они совпадают. Если все хорошо, закрепите кронштейн с SSD обратно в ноутбук.


Проверьте, все ли в порядке, прежде чем закрепить заднюю крышку всеми винтами.
