Как разобрать ноутбук Dell G7 15 Gaming

Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.


Разборка Dell G7 7588

Процесс разборки состоит из 2х шагов.

Шаг 1

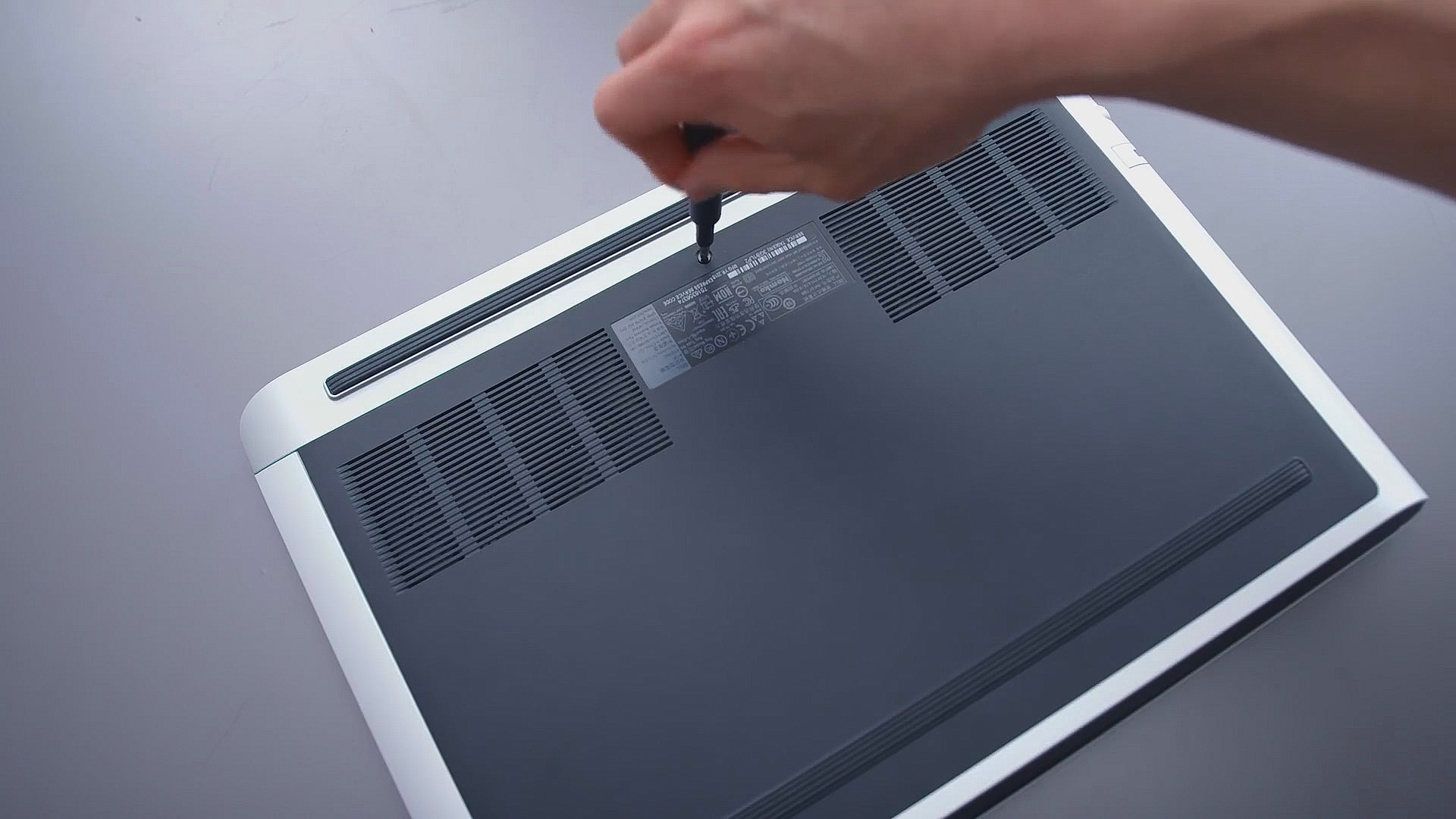

Откручиваем 1 винтик который держит крышку на обратной стороне ноутбука.


Шаг 2

Далее снимаем нижнюю крышку корпуса и отключаем коннектор батареи от материнской платы.

Важно: независимо от того какая деталь будет меняться, обязательно шлейф батареи необходимо отключить от материнской платы.

Замена M.2 SSD в ноутбуке Dell G7

Что бы снять или заменить плату M.2 SSD, необходимо открутить всего один болтик что фиксирует плату.


Как снять батарею в ноутбуке Dell G7

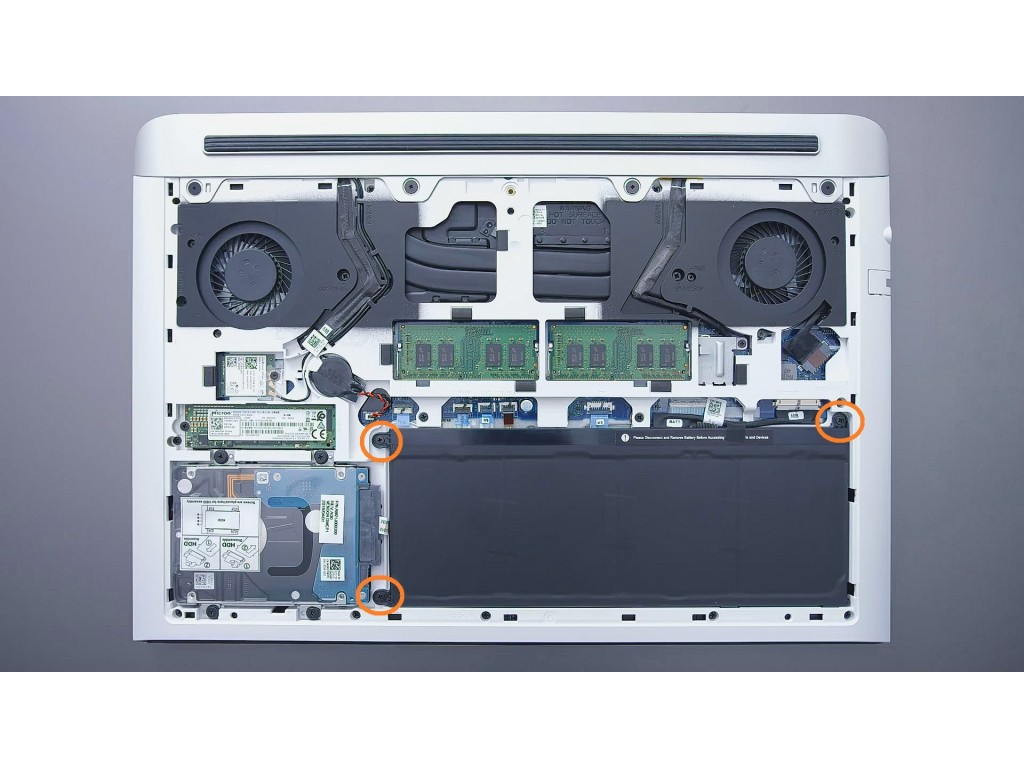

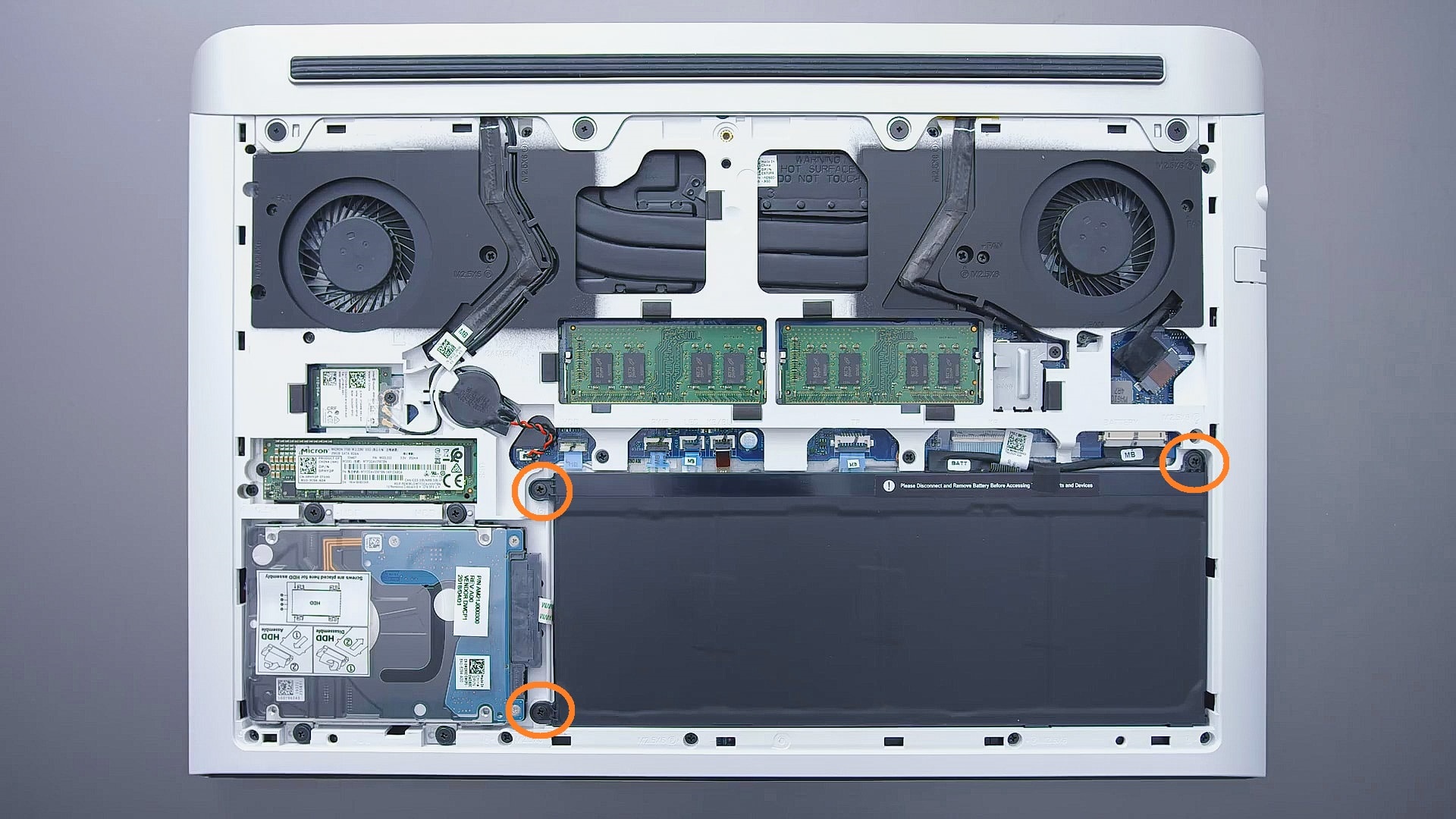

Замена батареи в ноутбуке Dell G7 производится путем откручивания 3х винтиков, после чего поднимите аккумулятор вверх.


Замена оперативной памяти в ноутбуке Dell G7

Что бы поменять или добавить оперативную память необходимо немного отодвинуть железные защелки которые фиксируют плату оперативной памяти. Далее платы ОЗУ должны приподняться вверх, после чего плату можно снять и заменить.

Замена WiFi модуля в ноутбуке Dell G7

В ноутбуке Dell G7 используется съемный wifi модуль intel 9560NGV с встроенным bluetooth модулем. Для замены вай фай модуля необходимо открутить все один болтик что фиксирует плату.

Замена жесткого диска в ноутбуке Dell G7

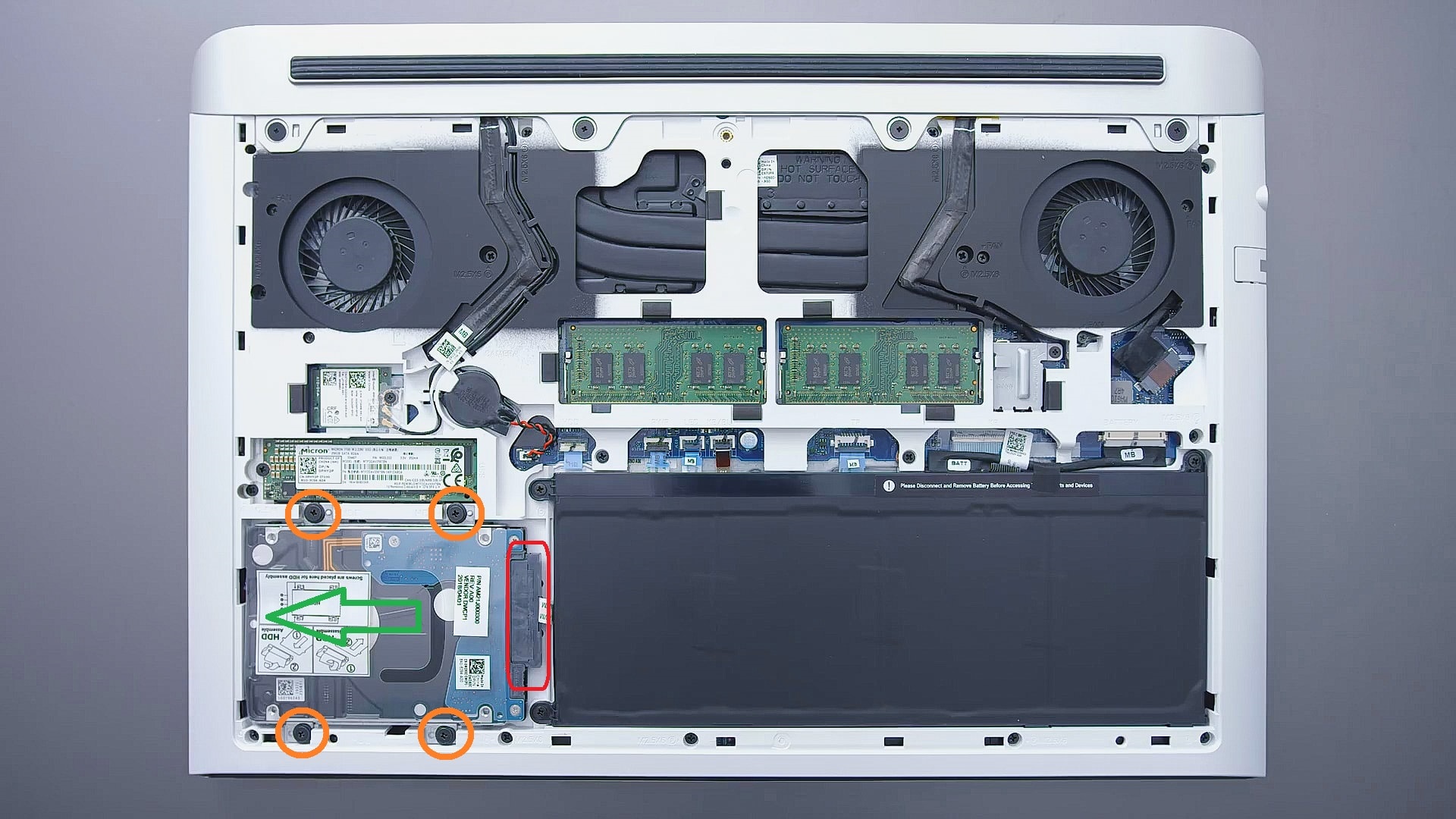

Что бы поменять HDD накопитель в ноутбуке Dell G7 необходимо открутить 4 винтика которые фиксируют корзину жесткого диска и отсоединить SATA шлейф от накопителя.

Далее поднимите жесткий диск вверх и открутить еще 4 винтика что фиксируют корзину для HDD по торцам жесткого диска.

Как сбросить настройки биос на ноутбуке Dell G7

Для замены батарейки необходимо отключить коннектор батарейки от материнской платы и заменить на новую. Что бы произвести принудительный сброс настроек биоса, необходимо отключить коннектор потянув вверх и подключить спустя пару минут, при этом аккумулятор ноутбука должен быть обязательно отключен от материнской платы.
