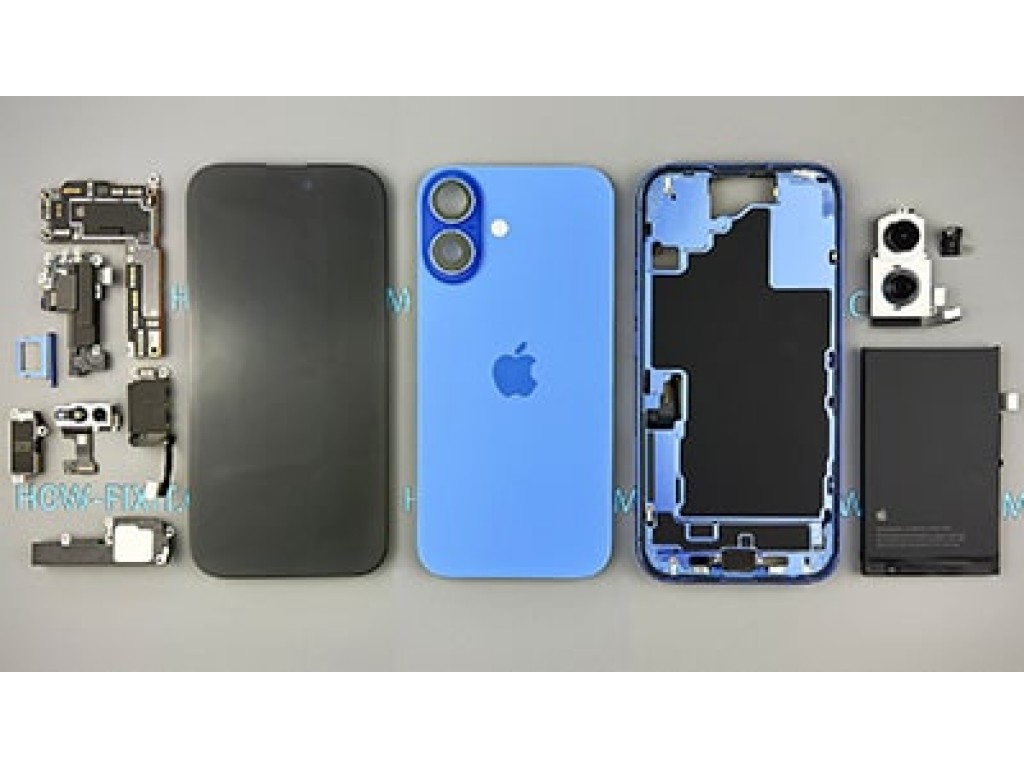

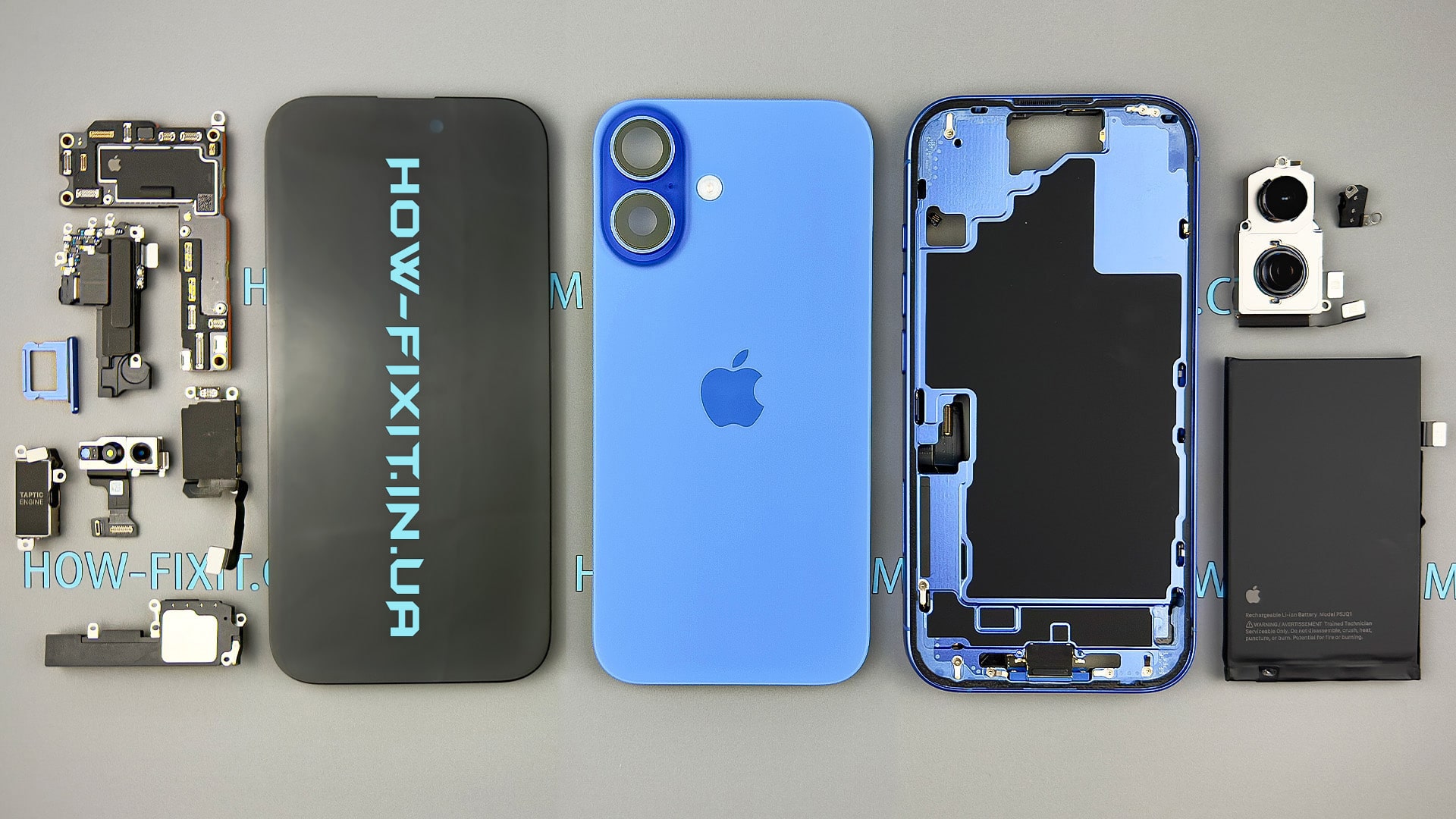

Разборка iPhone 16: ремонтопригодность и новый процесс извлечения батареи

iPhone 16 продолжает традицию Apple по созданию новаторских технологий, оснащённый тонкими, но мощными обновлениями. От революционного дизайна батареи до усовершенствованного чипа A18, Apple вновь улучшила как производительность, так и пользовательский опыт. В этом техническом обзоре мы детально исследуем внутренние элементы iPhone 16, подчёркивая ключевые инновации, которые выделяют его среди предшественников. Посмотрите нашу ссылку, если хотите ознакомиться с подробным обзором iPhone 16 Pro.

Инструменты, необходимые для разбора iPhone 16

Перед началом работы вам понадобятся несколько основных инструментов:

• Набор отвёрток: Pentalobe 0.8 мм, Tri-Wing 0.8 мм, Phillips 1 мм, Standoff 1.5 мм.

• Пластиковые инструменты

• Пинцеты

• Присоска

• Инструмент для разборки экрана

Видео обзор

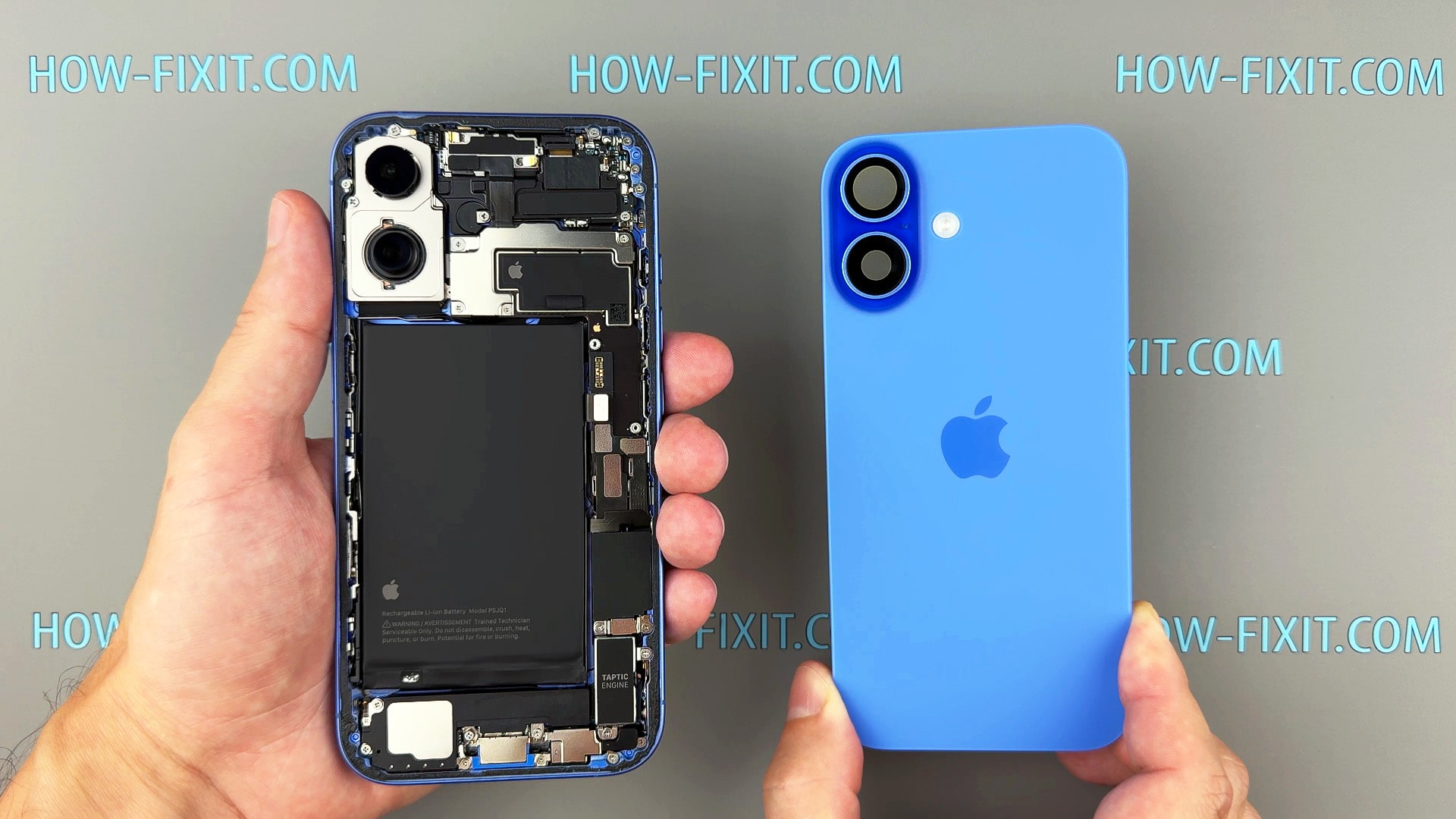

Шаг 1: Снятие заднего стекла

Первый шаг в разборе iPhone 16 — это снятие заднего стекла, которое закреплено с помощью прочного клея. Вот как это сделать:

1. Нагрейте края: Используйте фен в течение двух минут или установите термофен на 90°C, чтобы размягчить клей.
2. Используйте присоску: Поместите её ближе к нижнему краю и осторожно вставьте инструмент для вскрытия, чтобы пройтись по краям.
3. Ослабьте металлические петли: В верхней части задней крышки металлические петли крепят стекло к корпусу, поэтому аккуратно протолкните инструмент для вскрытия вниз для освобождения.
4. Поднимите заднее стекло: Будьте осторожны с кабелями, которые соединяют стекло с платой.

Внешний дизайн iPhone 16 выглядит привычно, с его гладкой и минималистичной эстетикой, характерной для Apple. Однако под поверхностью устройство получило значительные улучшения. Наиболее заметным изменением является съёмное заднее стекло, что означает изменение подхода Apple к ремонтопригодности. Ранее заднее стекло на iPhone было чрезвычайно сложно заменить из-за прочного клея. С iPhone 16 Apple упростила процесс замены стекла как для пользователей, так и для техников, снижая возможные затраты на ремонт и усилия.

Несмотря на более дружественный к ремонту дизайн, iPhone 16 остаётся невероятно прочным. Рама изготовлена из алюминия аэрокосмического класса, а керамическое защитное стекло на передней части увеличивает устойчивость к падениям и царапинам.

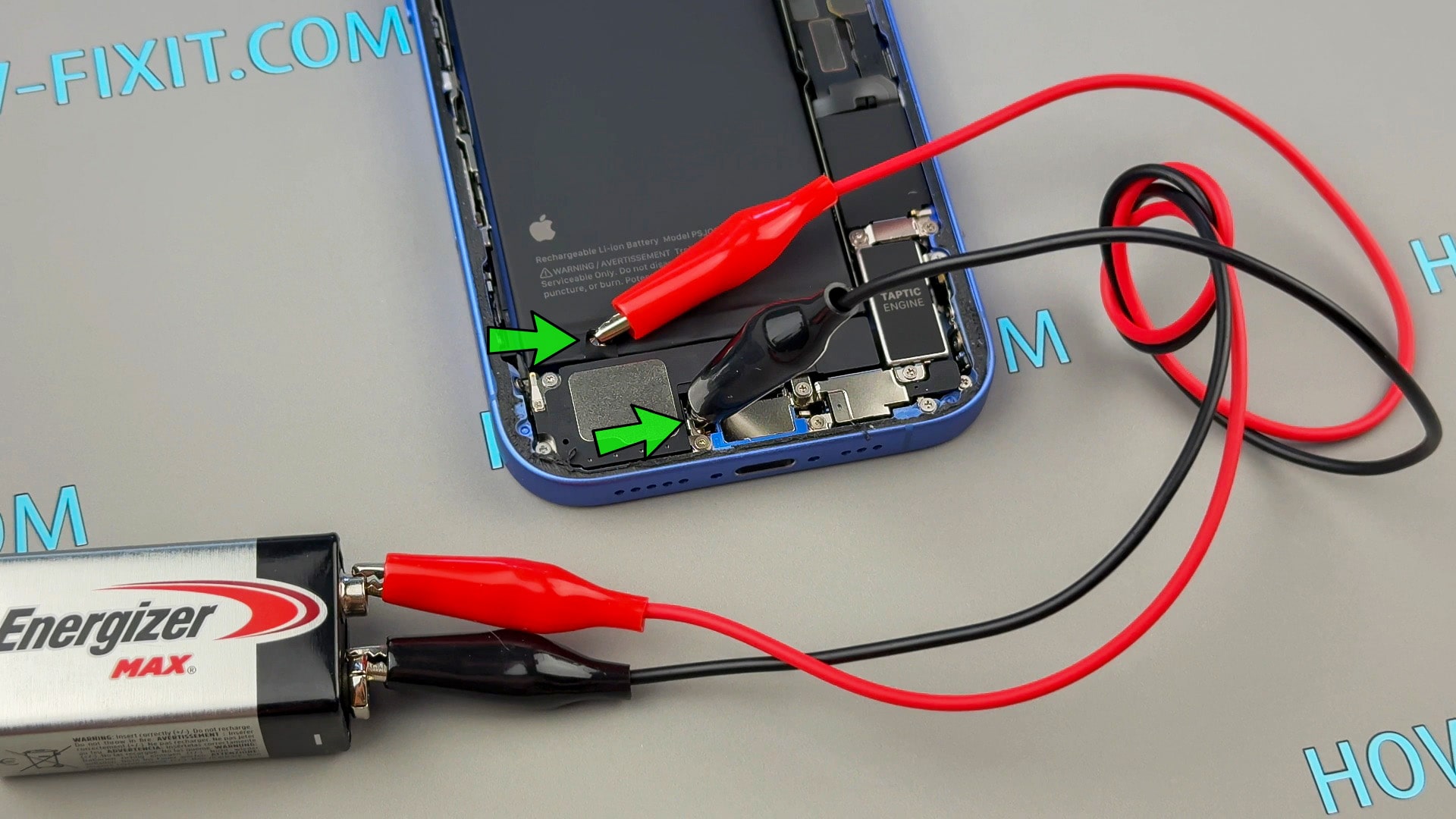

Шаг 2: Извлечение батареи – электрически активируемый клей

Apple представила электрически активируемый клей для крепления батареи в iPhone 16. Этот процесс требует использования 9-вольтовой батареи для размягчения клея. Следуйте этим шагам:

1. Подключите чёрный провод к отрицательному выводу, а красный провод к положительному выводу 9-вольтовой батареи.
2. Присоедините чёрный разъём 9-вольтовой батареи к нижнему правому заземляющему винту на нижнем динамике.
3. Отклейте маленькую вкладку от батареи и подключите красный разъём 9-вольтовой батареи к серебряной вкладке.
4. Держите соединение в течение 1 минуты и 30 секунд.
5. Используйте присоску для аккуратного извлечения батареи после размягчения клея.

Важно убедиться, что металлические зажимы касаются как заземляющего винта, так и серебряной вкладки. Если зажимы отсоединятся, вам придётся начать заново.

Возможно, наиболее значительным новшеством внутри iPhone 16 является новая конструкция батареи, которая использует электрически активируемый клей. Apple отказалась от традиционных клеевых вкладок и внедрила более продвинутую систему, которая использует электрический ток для размягчения клея, делая процесс замены батареи более контролируемым и безопасным для техников.

Этот дизайн служит нескольким целям:

1. Контролируемое высвобождение клея: При подаче небольшого тока клей размягчается в определённых точках, снижая риск повреждения хрупких внутренних компонентов при извлечении батареи.
2. Улучшенное управление теплом: Более надёжное крепление батареи к корпусу улучшает рассеивание тепла при высокопроизводительных задачах или зарядке, что приводит к более стабильной производительности и увеличению срока службы батареи.
3. Экологичность: Этот новый метод может также соответствовать целям Apple в области экологической устойчивости, сокращая использование традиционных клеев и потенциально снижая воздействие на окружающую среду при замене батарей.

Батарея iPhone 16 ёмкостью 3561мАч обеспечивает до 22 часов воспроизведения видео, что является умеренным улучшением по сравнению с iPhone 15, отчасти благодаря энергоэффективному чипу A18 и улучшенному тепловому управлению.

Шаг 3: Taptic Engine, SIM-картридер и гнездо зарядки

Следующий этап включает удаление дополнительных внутренних компонентов:

• Taptic Engine (вибро-мотор): Компактный, но мощный, обеспечивающий тактильную отдачу телефона.
• SIM-картридер: Отдельный от материнской платы, в отличие от моделей Pro.
• Гнездо зарядки: К сожалению, Apple не улучшила модульность разъема зарядки. Порт зарядки всё ещё интегрирован с микрофоном, что немного усложняет ремонт.

В то время как eSIM становится всё более популярным, Apple сохранила физический слот для SIM-карты в стандартной модели iPhone 16. В отличие от моделей Pro, где SIM-картридер интегрирован в логическую плату, картридер в iPhone 16 остаётся отдельным, что облегчает его замену в случае повреждения.

Несколько более мелких компонентов также получили постепенные улучшения в iPhone 16. Taptic Engine, отвечающий за тактильную обратную связь, был переработан для повышения энергоэффективности без ущерба для четкой, приятной тактильной обратной связи. Аналогичным образом модули динамика и микрофона обеспечивают улучшенное качество звука с лучшим шумоподавлением для более четких голосовых вызовов.

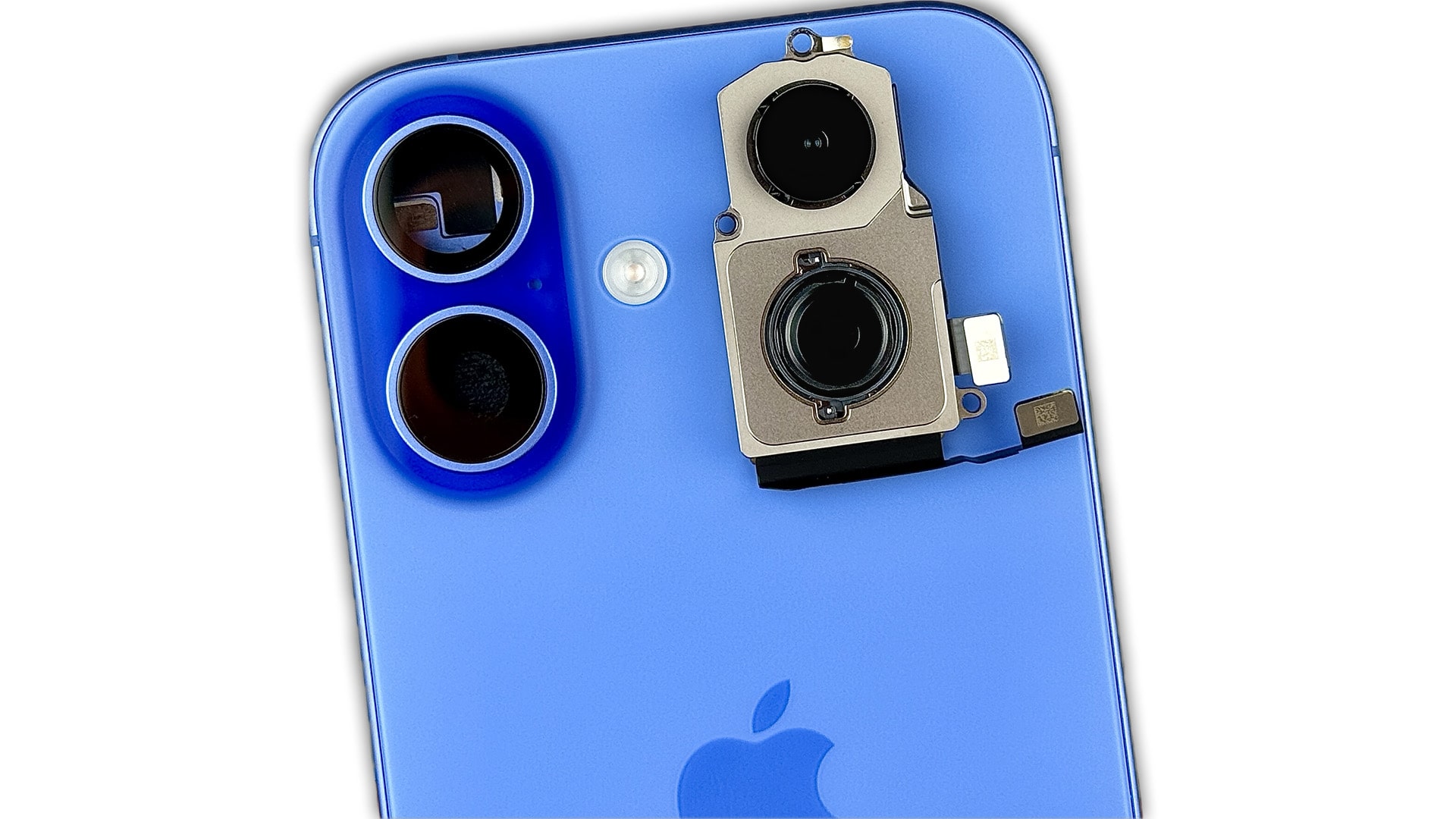

Шаг 4: Модуль камеры и Face ID

iPhone 16 оснащён обновлённым модулем Face ID и системой двойной камеры:

• Модуль Face ID: Включает проектор точек, инфракрасную камеру и переднюю камеру.
• Модуль камеры: Основная камера на 48 МП в сочетании с ультраширокоугольной камерой на 12 МП.

iPhone 16 сохраняет впечатляющую систему камер с 48-мегапиксельной основной и 12-мегапиксельной ультраширокоугольной камерами, которая была представлена с iPhone 14 Pro, но предлагает дополнительные усовершенствования. Основная камера теперь оснащена более крупным сенсором, что позволяет улучшить производительность при слабом освещении и динамический диапазон. Улучшенная оптическая стабилизация изображения (OIS) на основе смещения сенсора помогает уменьшить размытие при движении, обеспечивая более чёткие фотографии даже в сложных условиях.

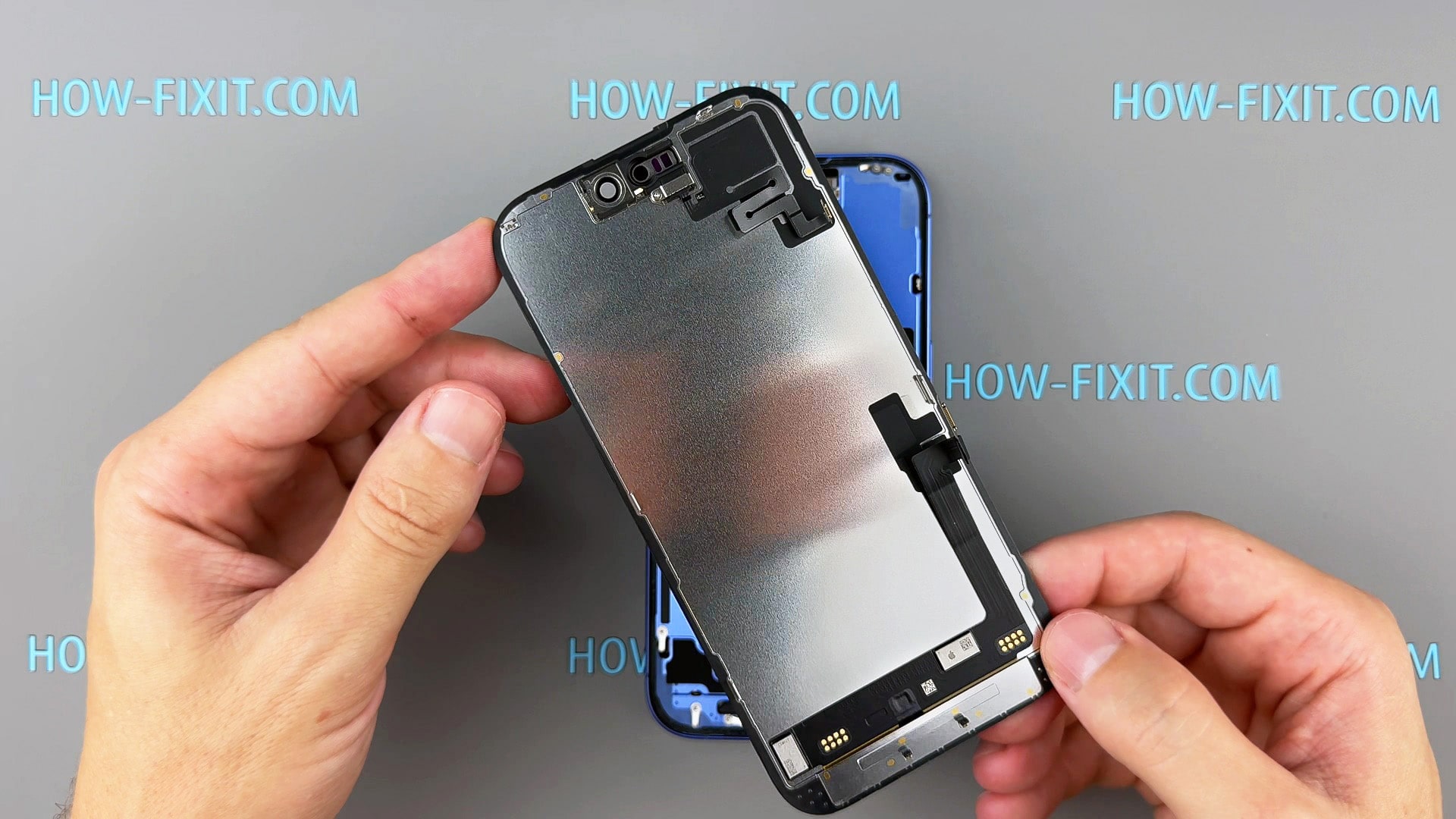

Шаг 5: Снятие дисплея

Как снять дисплей:

1. Нагрейте края: Используйте фен, чтобы нагреть края дисплея. Если используете термофен, установите его на 80°C, чтобы размягчить клей, не повредив экран.
2. Приложите равномерное давление: Поместите присоску ближе к нижнему краю экрана и аккуратно тяните, одновременно вставляя инструмент для вскрытия вдоль шва, чтобы ослабить клей. Процесс снятия экрана требует терпения.
3. Отключите кабели: Как только экран будет ослаблен, осторожно поднимите его, не забывая о кабелях, соединяющих его с логической платой.

Как и в предыдущих моделях iPhone, гибкий кабель с датчиком приклеен к дисплею. Вам придётся перенести этот датчик, если вы заменяете экран.

Apple продолжает совершенствовать свои дисплеи с iPhone 16, предлагая Super Retina XDR OLED дисплей. Экран обеспечивает потрясающую яркость, глубокие чёрные оттенки и широкий цветовой охват, что гарантирует отличное качество как HDR-видео, так и повседневного контента.

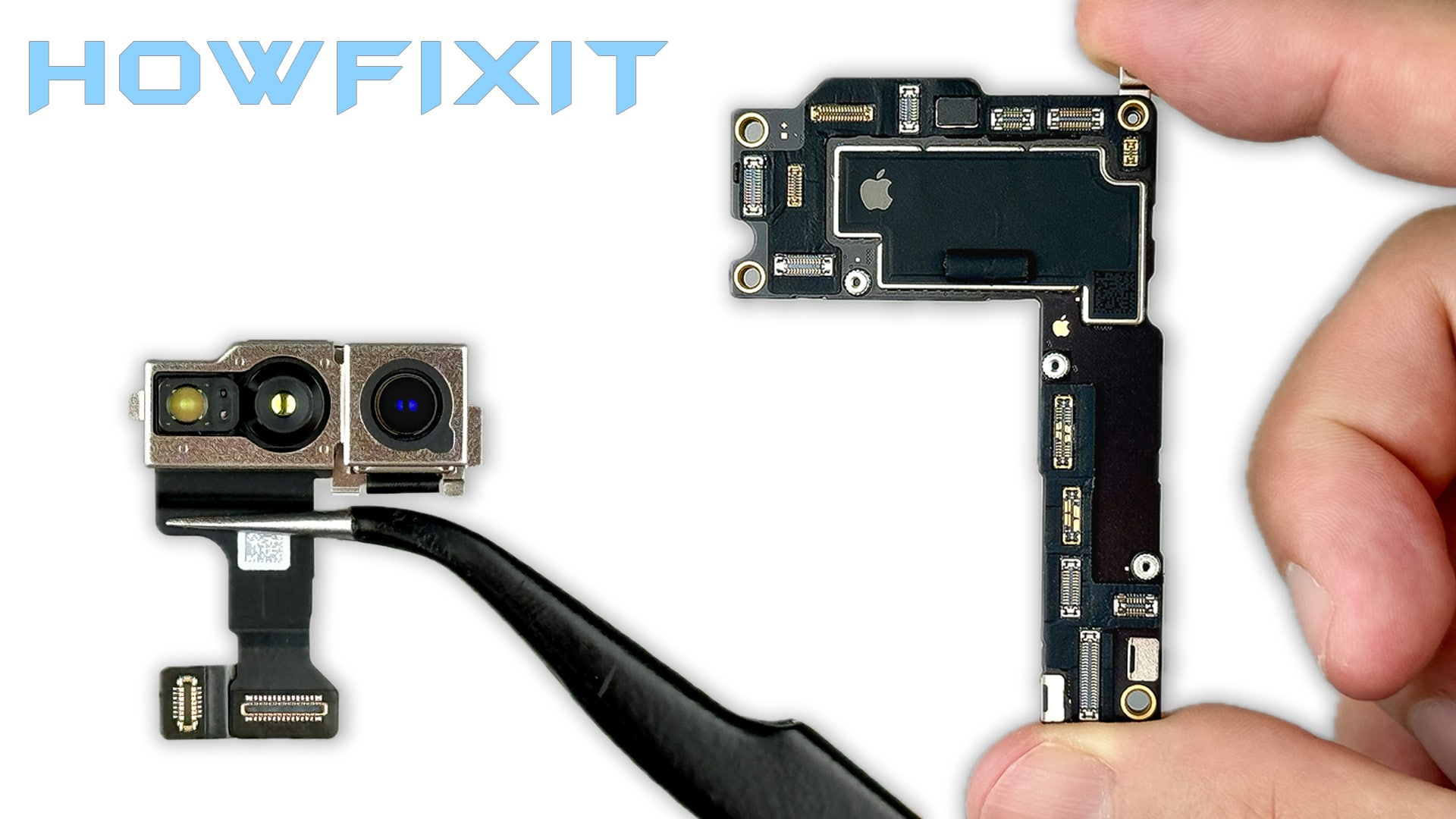

Шаг 6: Материнская плата и чип A18

Сердце iPhone 16 — это его материнская плата, в которой расположен мощный чип A18:

• Чип A18: С 6-ядерным CPU, 5-ядерным GPU и 16-ядерным Neural Engine, этот чип обеспечивает отличную производительность, улучшая обработку искусственного интеллекта и энергоэффективность.
• 5G модем: Обновлённый модем 5G от Qualcomm предлагает лучшее соединение и улучшенную энергоэффективность по сравнению с предыдущими поколениями.

Чип A18 — это серьёзный шаг вперёд, который обеспечивает улучшение скорости работы приложений и игр, а также более длительное время автономной работы благодаря улучшенной энергоэффективности. Neural Engine на 16 ядер обрабатывает сложные задачи машинного обучения, такие как распознавание лиц и работа камеры, в несколько раз быстрее, чем в предыдущих моделях.

Ремонтопригодность: Смешанные результаты

Хотя съемное заднее стекло — это положительный шаг в сторону улучшения ремонтопригодности iPhone 16, некоторые аспекты по-прежнему остаются сложными. Например, порт зарядки всё ещё интегрирован с микрофоном и другими компонентами, что делает его замену сложной и дорогостоящей. Кроме того, кнопка управления, которая приварена к корпусу, делает ремонт этой детали практически невозможным без замены всего корпуса.

Заключение: Сочетание инноваций и привычных решений

iPhone 16 представляет собой захватывающее сочетание передовых технологий и продуманных улучшений. От мощного чипа A18 до инновационного дизайна батареи с электрически индуцированным клеем — Apple продолжает расширять границы в области производительности, устойчивости и ремонтопригодности. Камера, дисплей и общий пользовательский опыт также были усовершенствованы, что делает iPhone 16 достойным обновлением для тех, кто ищет мощное и надежное устройство. Несмотря на остающиеся сложности с ремонтопригодностью, особенно в отношении кнопки управления и корпуса, Apple сделала шаг вперед в таких областях, как замена батареи и заднего стекла. В целом, iPhone 16 балансирует между инновациями и улучшениями, ориентированными на удобство пользователя, продолжая наследие Apple в области превосходного дизайна смартфонов.

Часто задаваемые вопросы

1. Как снять батарею iPhone 16?
   Для того чтобы снять батарею, вам нужно использовать 9-вольтовую батарейку, чтобы активировать электрически индуцированный клей, который размягчает его для безопасного снятия.

2. Чем батарея iPhone 16 отличается от предыдущих моделей?
   iPhone 16 использует электрически индуцированный клей для батареи, что позволяет безопаснее и контролируемее снять батарею, применяя небольшой электрический ток для размягчения клея.

3. Почему в iPhone 16 используется электрически индуцированный клей для батареи?
   Apple использует этот клей для лучшего теплоотвода, структурной целостности и облегчения снятия батареи, что также соответствует целям устойчивого развития компании.

4. Можно ли заменить порт зарядки в iPhone 16?
   Да, вы можете заменить порт зарядки в iPhone 16, но вам понадобятся специальные отвертки и инструменты для поддевания.

5. Имеет ли iPhone 16 съемную заднюю крышку?
   Да, iPhone 16 оснащен съемным задним стеклом, что облегчает ремонт.

6. Легко ли ремонтировать iPhone 16?
   Хотя iPhone 16 имеет съемное заднее стекло и упрощенный процесс замены батареи, некоторые компоненты, такие как кнопка управления и корпус, остаются сложными для ремонта.

7. Как выбор Apple приварить кнопку управления к корпусу влияет на долгосрочные стратегии ремонта и доступность запчастей?
   Это делает замену корпуса на б/у от донора невозможной. У кнопки есть чип с серийным номером, и прошивка не примет эту замену.

8. Может ли размещение Wi-Fi антенны, приклеенной к динамику для уха, усложнить ремонт или повлиять на качество сигнала при сборке?
   Я не вижу проблем с заменой динамика для уха, так как вы можете нагреть гибкий Wi-Fi кабель феном, отклеить его и перенести на новый модуль. Однако размещение Wi-Fi антенны, приклеенной к динамику для уха, может потенциально повлиять на качество сигнала при сборке. Поскольку антенна прикреплена к динамику, любая неаккуратность при разборке или сборке может повредить антенну или её соединения, что приведет к ослабленному или нестабильному Wi-Fi сигналу. Следует проявлять осторожность при правильной установке как динамика, так и антенны.

9. Можно ли установить модуль для двух SIM-карт из китайской версии iPhone 16 в европейскую версию iPhone 16, которая поддерживает только одну SIM-карту?
   Технически, можно установить модуль для двух SIM-карт из китайской версии iPhone 16 в европейскую версию iPhone 16, но он может не работать должным образом из-за аппаратных и программных ограничений. Китайская версия iPhone 16 поддерживает две физические SIM-карты, в то время как европейская версия обычно поддерживает одну физическую SIM-карту и одну eSIM. Даже если вам удастся заменить модуль, прошивка европейской версии iPhone может не распознать или не поддерживать функцию двух SIM-карт. Apple часто адаптирует свои устройства под конкретные регионы с помощью специальной прошивки, и функции, такие как поддержка двух SIM-карт, могут быть ограничены программно. Кроме того, замена SIM-модуля может повлиять на будущие обновления iOS или вызвать проблемы с совместимостью сетей, так как телефон может не распознать изменённое оборудование должным образом. В итоге, хотя физически это возможно, такая модификация вряд ли будет работать без настройки прошивки или других корректировок.
