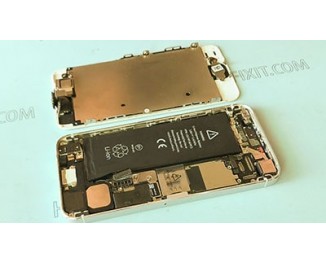

Разборка iPhone 5

Если вы впервые приступаете к разборке телефона или планшета, рекомендуем обратить внимание на статью «впервые приступая к ремонту». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.

Инструменты необходимые для разборки iphone 5:

  1. Отвертка пятизвездочная - 0,8мм
  2. Отвертка крестовая - PH00 1.5мм
  3. Присоска для демонтажа сенсорных стекол и тачскринов
  4. Пластиковый медиатор или пластиковая карточка

Необходимые отвертки для разборки iphone 5, а так же другие вспомогательные инструменты вы сможете найти в разделе инструменты для разборки. Так же стоит отметить что айфон 5 и айфон 5s имеют общий процесс разборки.

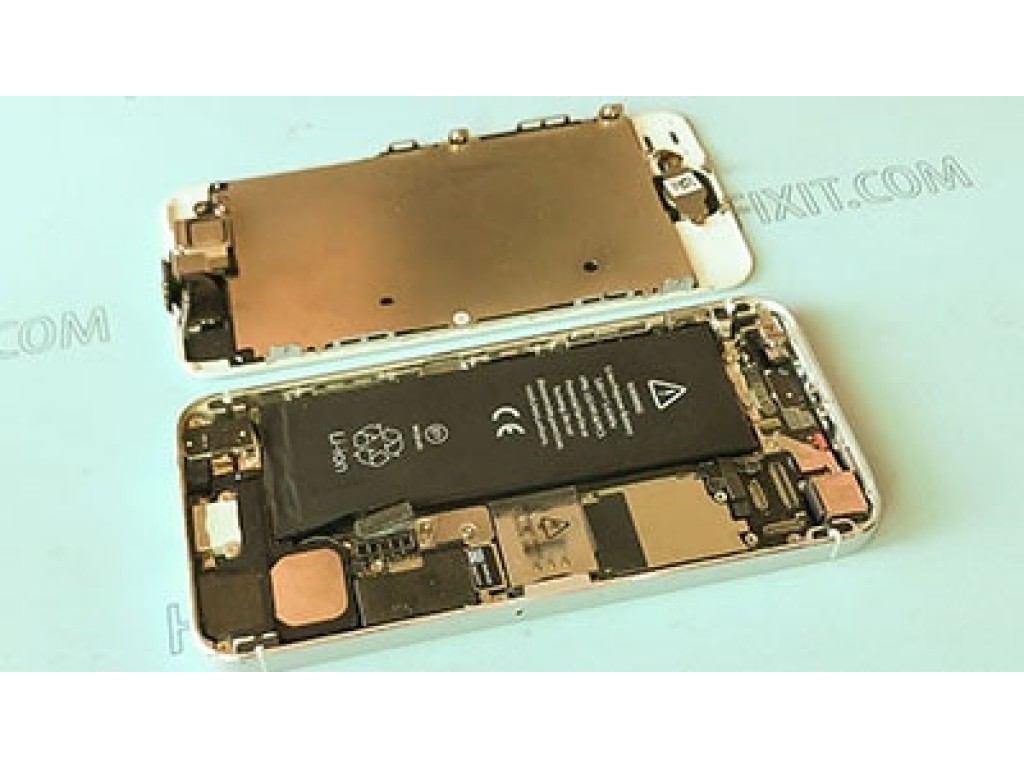

Как разобрать iPhone 5

В отличии от более поздних моделей смартфонов выпущенных компанией Apple, процесс разборки айфон 5 более легкий и доступный даже для тех кто ранее не производил разборку смартфона. Кроме замены неисправных элементов смартфона, разборка может понадобиться в случае попадания айфона 5 в воду и разборка телефона крайне необходима в данном случае, для чистки и просушки внутренностей телефона.

Разборка айфона 5 состоит из 4 шагов:

1. Открутите два болтика на нижней части телефона возле разъема для зарядки.

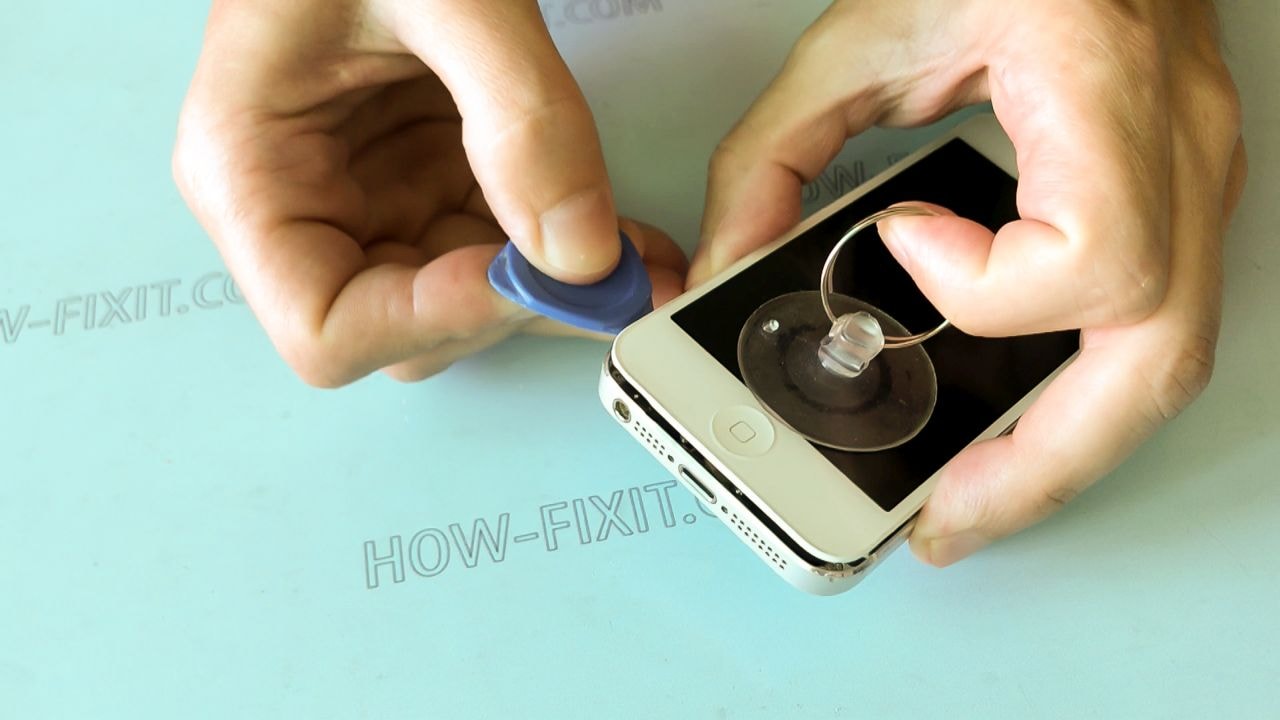

2. Используя вакуумную присоску зафиксируйте ее на тачскирене возле кнопки home.

3. Потяните вверх за кольцо присоски до момента образования отверстия в которое необходимо вставить пластиковый медиатор.

4. Аккуратно, легкими движениями отсоединяйте дисплей от телефона, по всему периметру айфона 5.



Замена аккумулятора iPhone 5

Чтобы заменить батарею на iphone 5 необходимо произвести следующие этапы расписанные ниже:

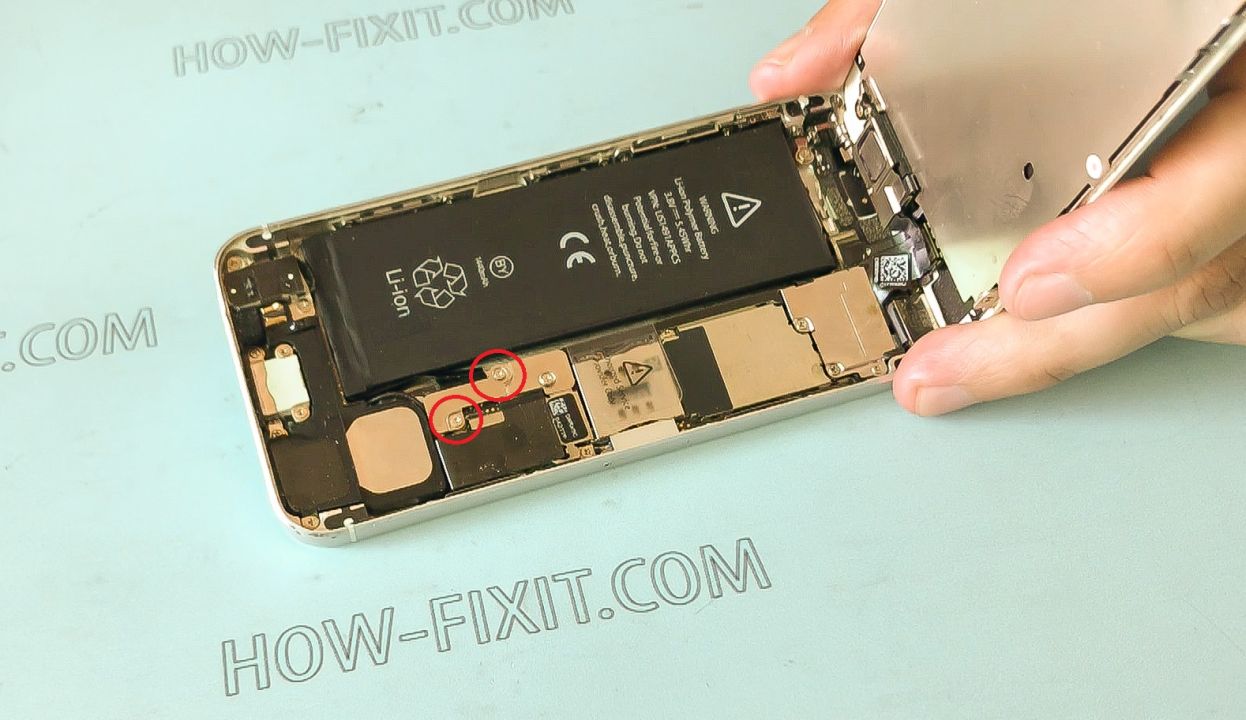

1. Далее нам понадобится крестовая отвертка типа PH00 1.5мм, с помощью которой необходимо открутить два болтика которые держат шлейф батареи.

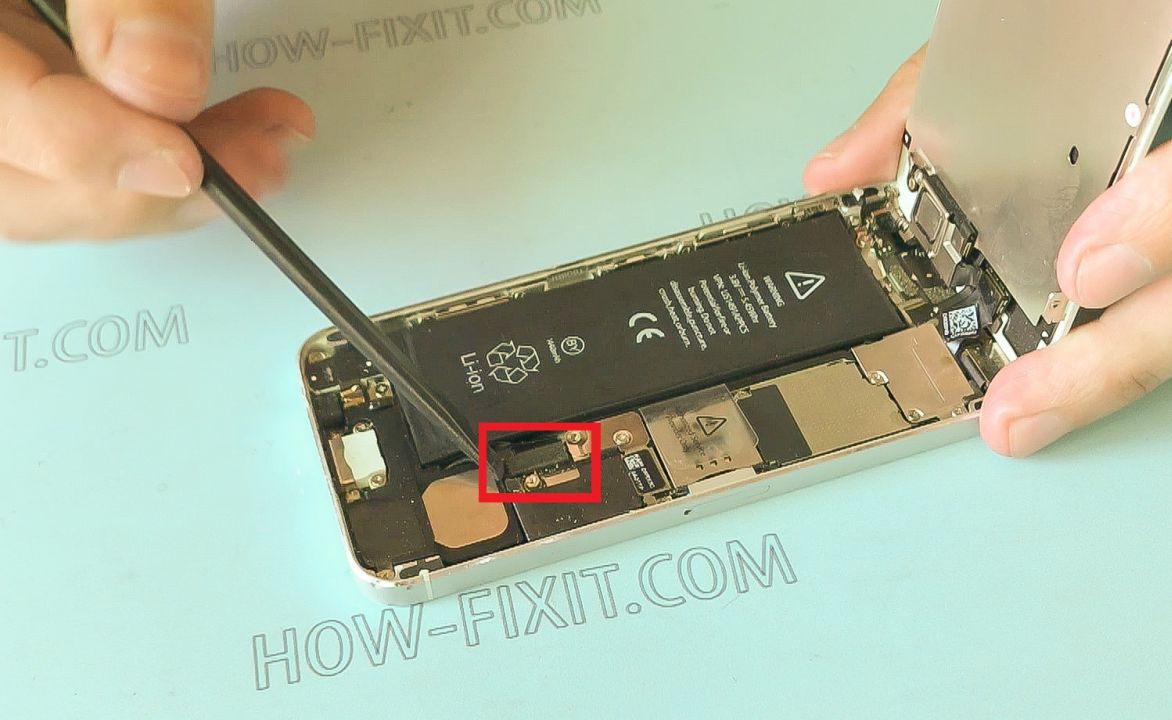

2. Откручиваем их и отсоединяем шлейф батареи от платы. Не используйте металлические предметы, только пластиковые!

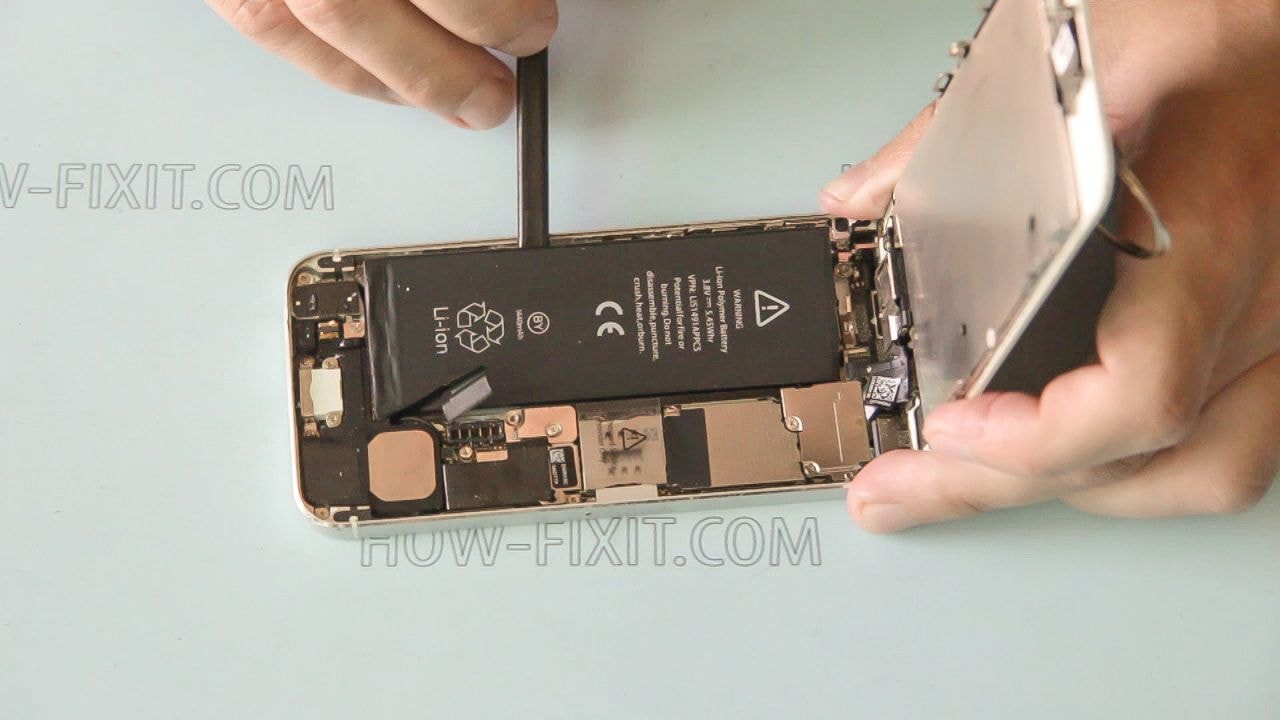

3. Используя гибкую пластиковую лопатку, аккуратно поддевайте батарею айфона с нижней стороны, отклеивая ее снизу от корпуса телефона.



Замена кнопки на iPhone 5

Чтобы заменить кнопку home на айфон 5, необходимо произвести все этапы разборки описанные выше, за исключением снятия батареи.

После отключение шлейфа батареи произведите следующие этапы:

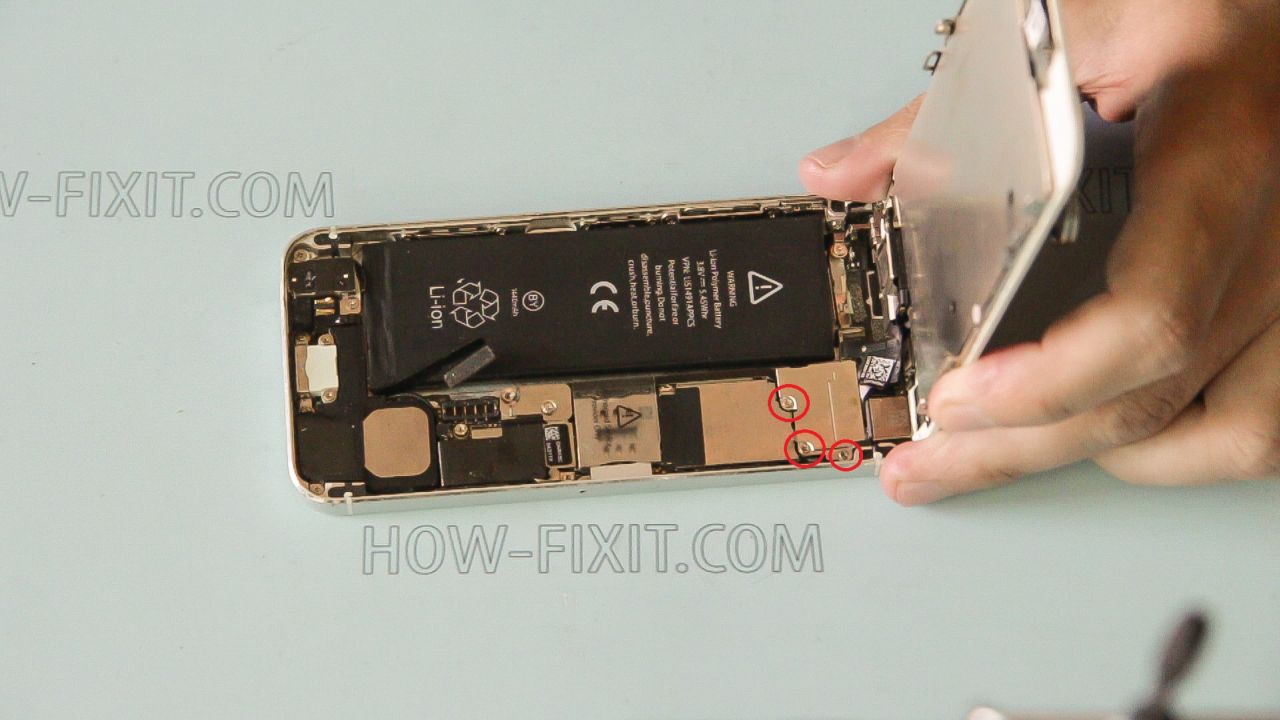

1. Открутите три болтика что фиксируют шлейф дисплея и тачскрина.

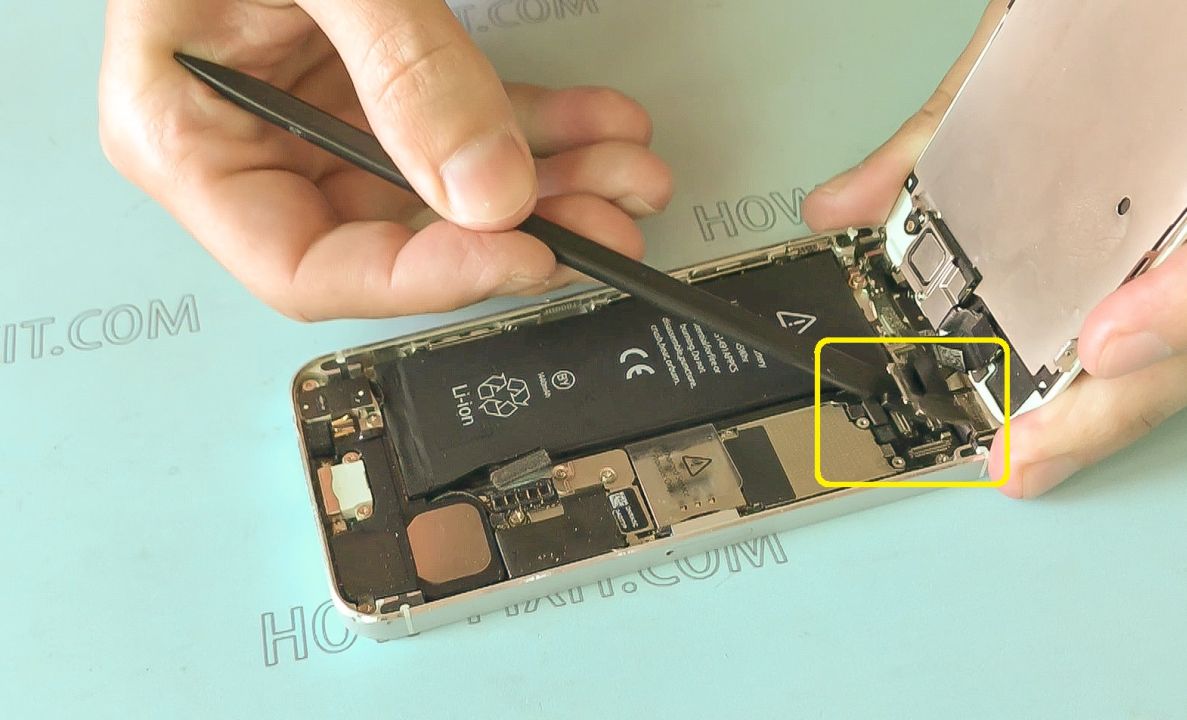

2. Используя пластиковую лопатку, аккуратно отсоедините шлейф дисплея, тачскрина, камеры от основной платы айфона 5.


3. Далее открутите два болта что фиксируют механизм кнопки home.


4. Теперь можно снять саму кнопку home, а так же снять и заменить механизм кнопки. Механизм кнопки home приклеен с обратной стороны где расположены контакты прилегающие к основной плате iphone 5, рекомендуется использовать вспомогательный пластиковый предмет и аккуратно, без резких движений, со всех сторон отклеивать шлейф кнопки.



Замена дисплея iPhone 5

Чтобы заменить экран iphone 5 необходимо произвести все этапы указанные выше, за исключение снятия аккумулятора, но с обязательным отключением шлейфа аккумулятора от основной платы:

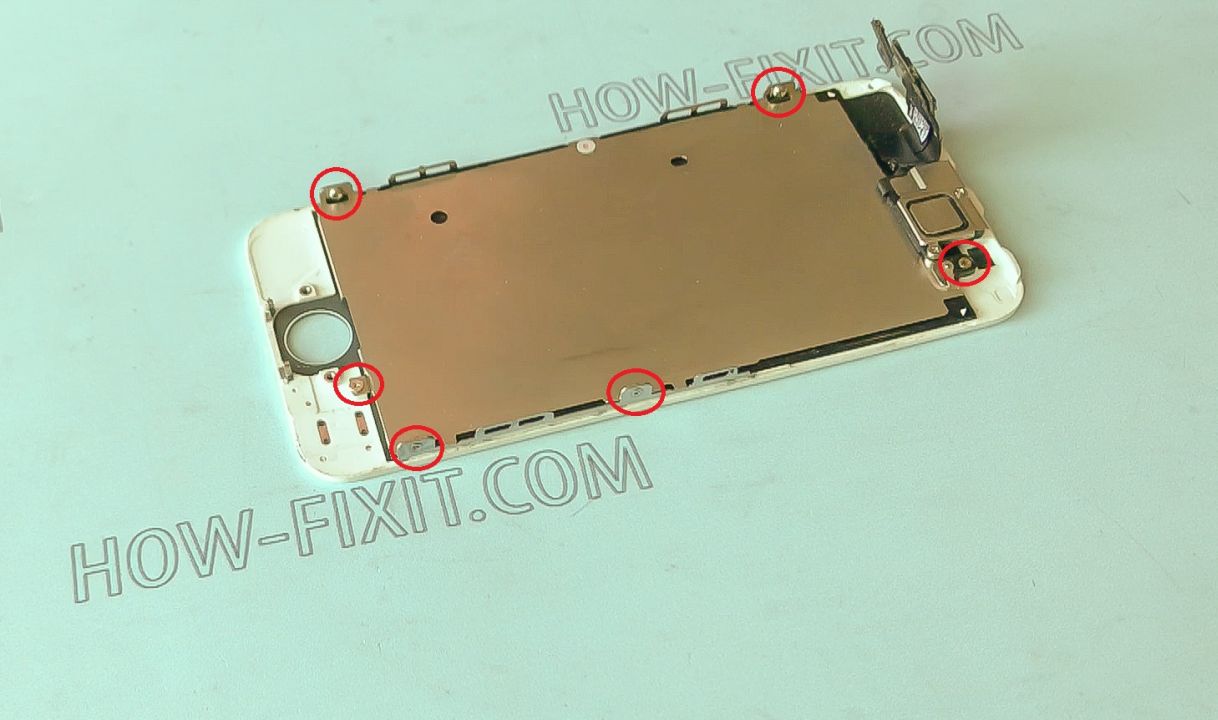

1. Открутите все болты что фиксируют металлический каркас дисплея.


2. Открутите два болтика и снимите динамик.

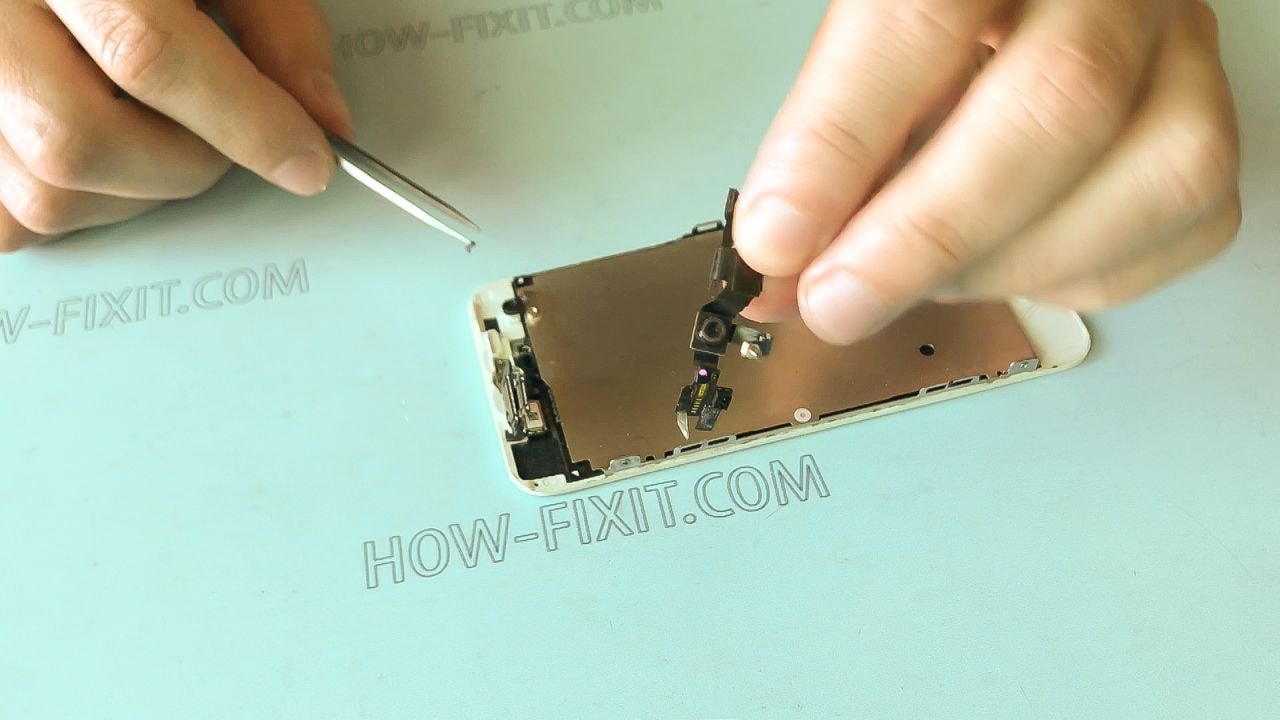

3. Далее снимите шлейф с камерой.

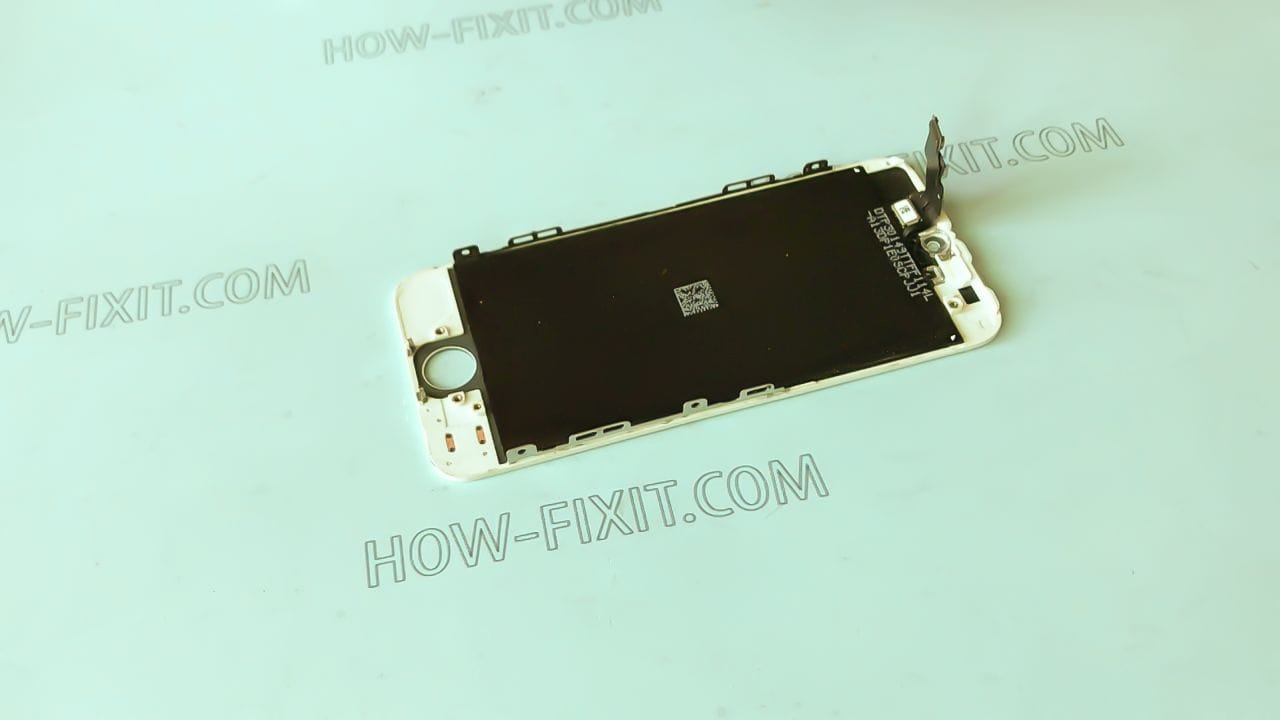

4. Модуль дисплея iphone 5.



Сборка iPhone 5

Обратная сборка iPhone 5 после замены дисплея:

  1. Установите модуль камеры и динамика, на динамик установить железный фиксатор и закрутите два болтика.
  2. Обратно поставьте металлический каркас, зафиксируйте его и затяните со всех сторон болтиками.
  3. Установите кнопку HOME и сверху механизм кнопки прикрутив двумя болтами.
  4. Собранный модуль дисплея подключите к основной плате айфона, последовательно подключив шлейфы дисплея, тачскрина и камеры.
  5. Поставьте металлический фиксатор что прикрывает шлейфы и прикрутите три болтика.
  6. Закрываем корпус айфона 5 равномерно защелкнув со всех сторон и прикрутив два болтика с нижней стороны в области разъема зарядки.

Все перечисленные этапы вы сможете посмотреть по видео сборке iphone 5.
