Как заменить вибромотор Taptic Engine iPhone 6s Plus

Необходимые инструменты и отвертки для разборки iPhone 6s Plus:

  • Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
  • Отвертка крестовая (PH00) - 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6s plus


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить Taptic Engine в телефоне iPhone 6s Plus.

Прежде, чем приступить к ремонту не забудьте выключить ваш телефон.

Для того, чтобы открыть iPhone 6s Plus, вам понадобится отвертка Рentalobe. Теперь, с помощью этой отвертки, открутите два винтика в нижней части корпуса, которые расположены справа и слева от гнезда питания.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 6s Plus на чистую, гладкую поверхность, чтоб не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Теперь открутите два отмеченных винтика (голубой - 2.0 мм, розовый - 2.9 мм) и с помощью пластиковой лопатки осторожно отсоединяете нижний разъем для аккумулятора, антенны и разъема Lightning.


Далее вам нужно открутить пять отмеченных винтиков (красный - 2.6 мм, розовый 1.2 мм, голубой - 1.6 мм), которые удерживают металическую крышку и снимите ее. Теперь отсоедините три отмеченных разъема в порядке, указанном ниже. Будьте очень осторожны и внимательны. Поместите острый конец пластиковой лопатки чуть ни же каждого контакта и поднимите его:
Синий - Touch ID кабель
Голубой - Фронтальная камера / датчик приближения / слуховой динамик / микрофон
Розовый - Дисплей.

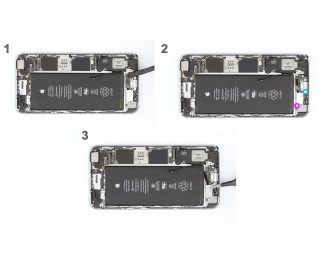

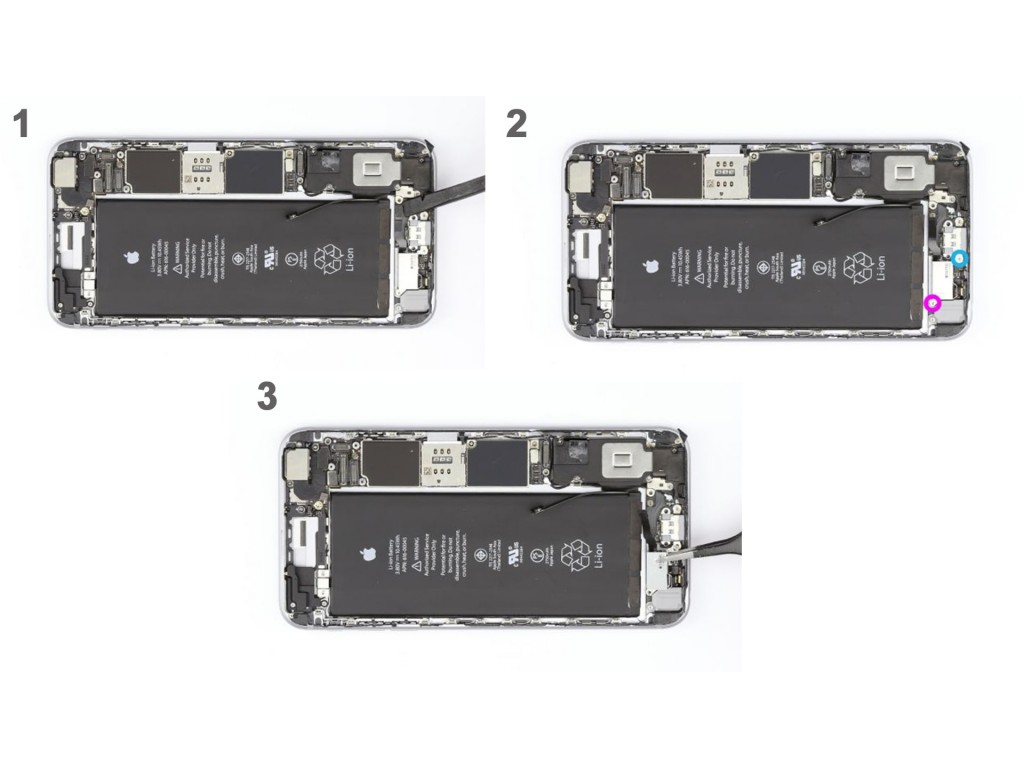

Контакт двигателя Taptic находится под пластиной. Открутите три отмеченных винта с пластины (розовый - 2.6 мм, голубой - 2.3 мм) и снимите пластину.


Теперь отключите контакт. Открутите два отмеченных винта (голубой - 2.1 мм, розовый - 3.0 мм), которые удерживают Taptic Engine и снимите его.


Установка нового Taptic Engine и обратная сборка iPhone 6s Plus

Теперь установите новый Taptic Engine в исходное положение. Закрепите Taptic Engine двумя отмеченными винтами (голубой - 2.1 мм, розовый - 3.0 мм). Подключите контакт к гибкому плоскому кабелю Lightning.


Теперь установите крышку и закрепите ее отмеченными винтами (розовый - 2.6 мм, голубой 3.3 мм).


Подсоедините отмеченные разъемы. Будьте осторожны, чтоб не погнуть разъем. Синий - Touch ID кабель
Голубой - Фронтальная камера / датчик приближения / слуховой динамик / микрофон
Розовый - Дисплей.
Теперь запустите свой iPhone, как только подключите все разъемы. Проверьте работу дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и динамика. Если разъемы дисплея подключены не правильно, на дисплее появятся полосы или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее отмеченными винтами (красный - 2.6 мм, розовый 1.2 мм, голубой - 1.6 мм).


Подключите антенну, разъем Lightning, аккумулятор и материнскую плату. Затем установите металическую крышку снова. И закрутите крышку на материнской плате отмеченными винтиками (голубой - 2.0 мм, розовый - 2.9 мм).


Теперь аккуратно сложите дисплей. Он должен правильно защелкнуться в верхнем краю устройства, где находятся соединительные кабели. Осторожно нажмите на дисплей в направлении кнопки «Домой», пока он полностью не окажется в раме. Дисплей должен быть расположен на одном уровне с рамой телефона.


Теперь прикрутите два винта в нижней части корпуса.
