Как заменить Taptic Engine iPhone 8 Plus

В этой пошаговой инструкции я покажу как самостоятельно разобрать и заменить Taptic Engine в iPhone 8 Plus.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно открутить два отмеченных винтика в нижней части корпуса с помощью отвертки Pentalobe 0.8mm. Винтики находятся справа и слева от разъема для зарядного устройства.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 8 Plus на чистую, гладкую поверхность, чтобы не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея теплым воздухом примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Далее открутите отмеченные винтики (зеленые - 2.6 мм, голубые - 1.0 мм) и снимите крышку. Теперь аккуратно отсоедините контакт с аккумулятором, вставив пластиковую лопатку чуть ниже разъема.


Далее с помощью пластиковой лопатки отсоедините контакт дисплея и кнопки «Домой».

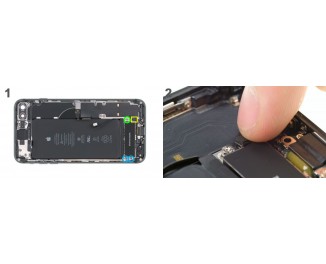

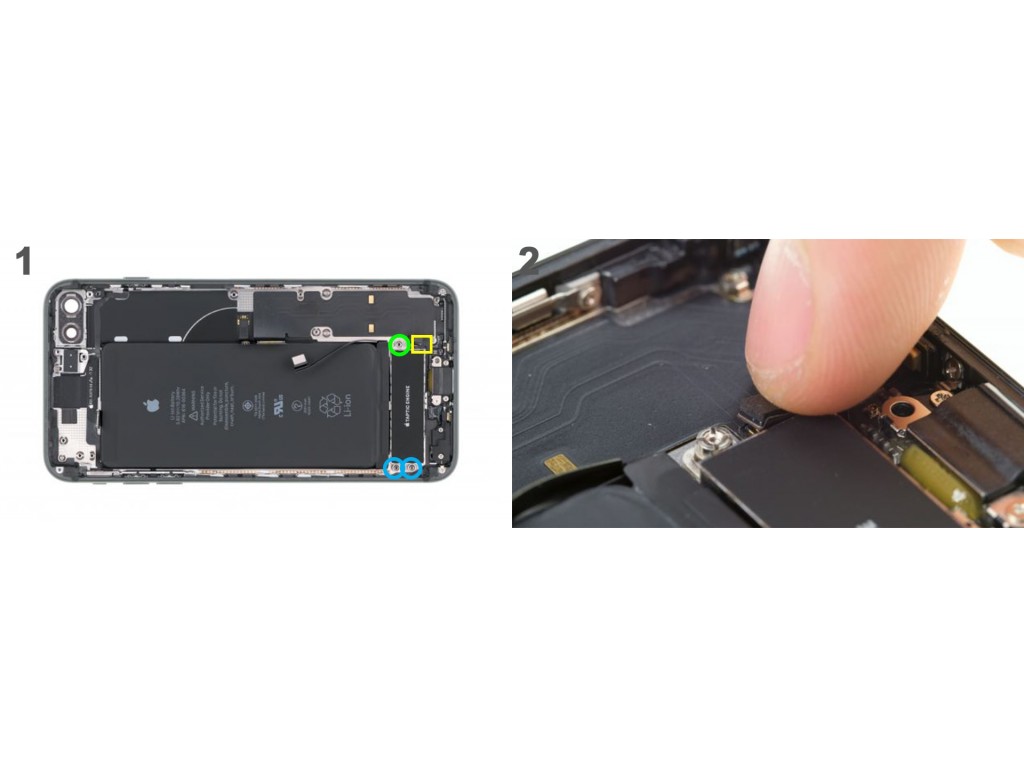

Теперь снимите динамик. Сначала снимите кронштейн с разъема гибкого кабеля открутив отмеченные винтики (зеленый - 1.1 мм, голубой - 3.3 мм, желтый - 2.5 мм), ведущего к динамику. Отсоедините гибкий кабель. Затем открутите отмеченные винтики удерживающие динамик (красный - 1.2 мм, розовый - 2.3 мм). Теперь снимите динамик.


Теперь снимите Taptic Engine. Отсоедините и снимите маленький гибкий кабель над разъемом Taptic Engine. Открутите отмеченные винтики (зеленый - 2.3 мм, голубые - 1.3 мм). С помощью пластиковой лопатки отсоедините разъем и снимите Taptic Engine.


Установка нового Taptic Engine и обратная сборка IPhone 8 Plus

Поместите новый Taptic Engine обратно между аккумулятором и разъемом для зарядки Lightning. Убедитесь, что отверстия для винтов в двигателе Taptic установлены правильно. Подключите разъем двигателя Taptic. Закрепите Taptic Engine с помощью винтов (зеленый - 2.3 мм, голубой - 1.3 мм). Подключите контакт двигателя Taptic к разъему Lightning.


Установите динамик в исходное положение и нажмите на него в направлении нижнего края iPhone. Обязательно правильно расположите гибкий кабель между аккумулятором и динамиком. Теперь вы можете закрепить динамик с помощью винтов (розовый - 2.3 мм, красный - 1.2 мм). Нажмите на разъем гибкого кабеля. Вставьте пластину кронштейна поверх гибкого кабеля и закрепите ее винтами (зеленый - 1.1 мм, голубой - 3.3 мм, желтый - 2.5 мм)


Для того, чтобы новая наклейка на рамку хорошо приклеилась, удалите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону корпуса и аккуратно приклейте. Удалить второй кусок пленки. Обратите внимание на правильное расположение наклейки на раме. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не 100%!


Разместите дисплей на раме и подключите контакт фронтальной камеры (FaceTime) к материнской плате. Установите крышку контакта фронтальной камеры (FaceTime) обратно в iPhone и закрепите ее отмеченными винтами (зеленый - 1.1 мм, голубой 0.9 мм).


Подключите два разъема: кнопки Home и дисплея к плате логики.


Подключите контакт аккумулятора. Установите металическую крышку обратно в iPhone и закрепите ее четырьмя винтами (зеленые - 1.2 мм, голубой - 2.6 мм).


Установите дисплей на боковую часть рамки и опустите его на iPhone. Затем поместите весь дисплей в рамку телефона.


Закрутите два винта слева и справа от разъема Lightning в корпус.
