Как заменить дисплей Samsung Galaxy Note 8

Необходимые инструменты и отвертки для разборки Samsung Galaxy Note 8:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy Note 8.


С помощью этого подробного пошагового руководства вы самостоятельно сможете легко заменить дисплей в телефоне Samsung Galaxy Note 8. Замена дисплея необходима, если стекло разбилось, сенсорный экран больше не реагирует на прикосновения, или дисплей стал черный или мерцает.

Во время этого ремонта я заменяю весь дисплей, включая рамку, а не только поврежденный экран. Возможно, вам придется извлечь некоторые мелкие детали из старого блока дисплея, в зависимости от того, как оборудована новая запчасть.

Ремонт немного сложноват, так как нужно снимать стеклянную крышку. Запланируйте немного больше времени и будьте очень аккуратны.

Перед началом ремонта не забудьте выключить телефон.

Первым шагом, вам нужно снять заднюю крышку. Задняя крышка хорошо приклеена к раме телефона. Равномерно прогрейте устройство горячим воздухом с помощью вена, чтобы размягчить клей. После того, как вы хорошо прогрели заднюю крышку, установите на нее присоску и осторожно потяните вверх. В образовавшееся отверстие поместите пластиковый медиатор для того, чтоб разомкнуть заднюю крышку. Повторите такой процесс по всему периметру телефона. Затем обведите инструмент по всему краю, чтобы постепенно ослабить клей.

Будьте особенно осторожны, задняя крышка достаточна хрупкая и может легко сломаться. Помните, клей для задней крышки очень прочный, особенно на нижнем краю. Как только задняя крышка ослаблена, слегка приподнимите ее. Датчик отпечатков пальцев под камерой по-прежнему подключен с помощью кабеля.


Сняв заднюю крышку, осторожно поднимите ее и отсоедините датчик отпечатков пальцев с помощью пластиковой лопатки. Теперь вы сможете полностью снять заднюю крышку и отложить ее в сторону.

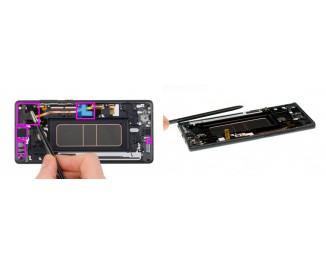

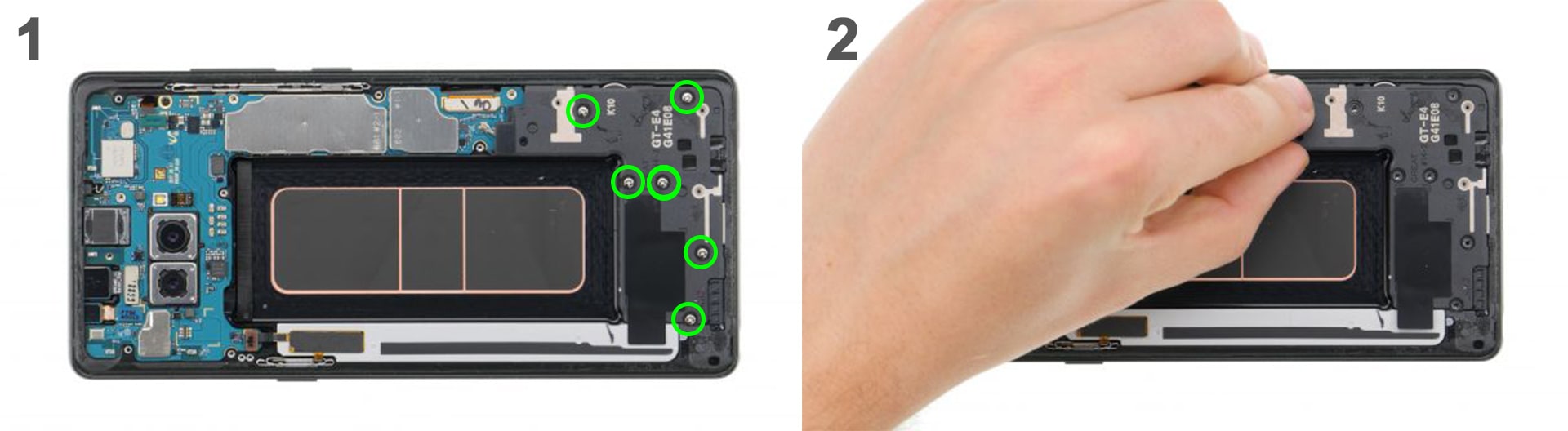

Открутите винтики, которые крепят верхнюю крышку к дисплею. Крышка защелкивается на корпусе, нижняя часть антенны слегка приклеен. Вставьте плоский инструмент под защелки, чтобы отсоединить их.

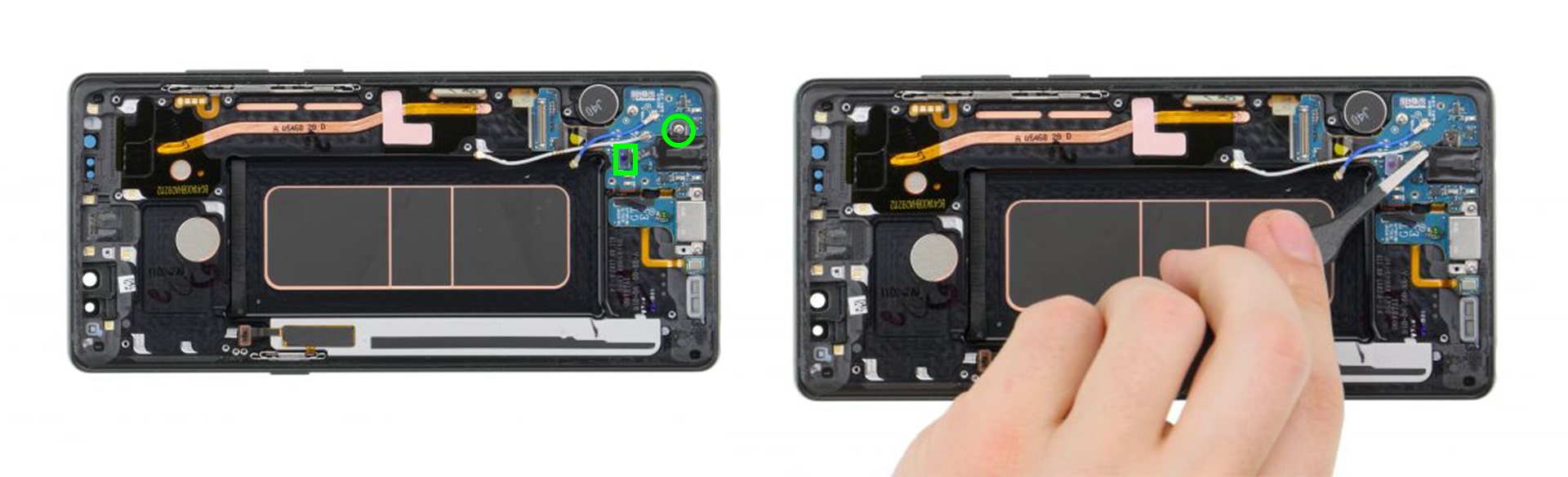

Далее с помощью пластиковой лопатки отсоедините контакт батареи от материнской платы.


Далее извлеките батарею из корпуса. Аккумулятор прочно приклеен, поэтому вам нужно прогреть его теплым воздухом с помощью обычного фена со стороны дисплея. Аккумулятор проклеен по внешнему краю, но не в центе.

Никогда не нагревайте батарею напрямую и не сгибайте ее.

Вставьте плоский инструмент под аккумулятор со всех сторон, чтобы постепенно ослабить клей. Не вставляйте инструмент слишком глубоко внутрь, иначе вы можете повредить дисплей снизу. Поднимите аккумулятор и выньте его из устройства. Будьте осторожны, чтобы не повредить аккумулятор. Не торопитесь и лучше прогрейте клей несколько раз.


Далее открутите винты, которые крепят динамик к дисплею и снимите его.

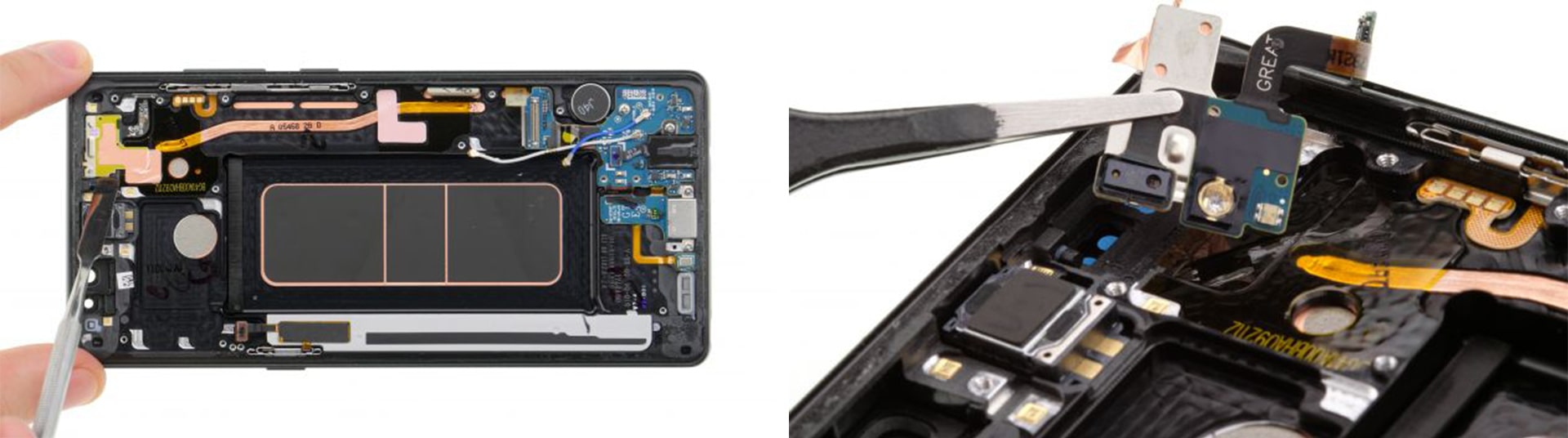

Теперь вам нужно отсоединить разъемы фронтальной камеры и датчика приближения. Затем извлеките их из корпуса.

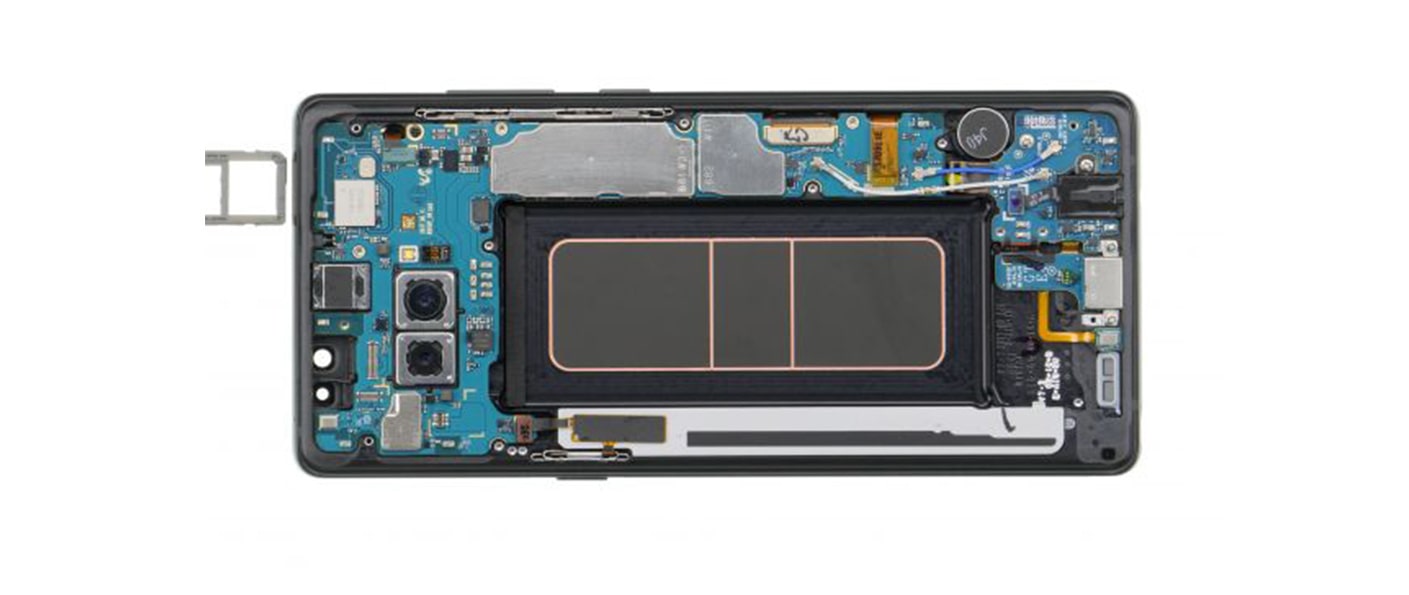

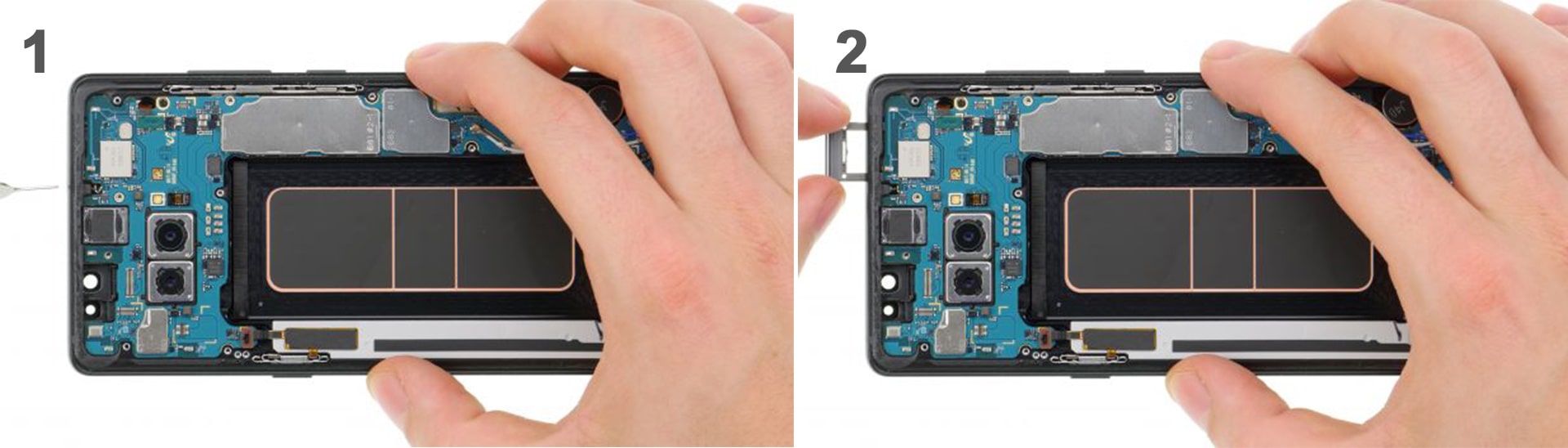

Используйте специальный инструмент SIM-карты, чтобы извлечь лоток SIM-карты из устройства, а затем снимите лоток пальцами.

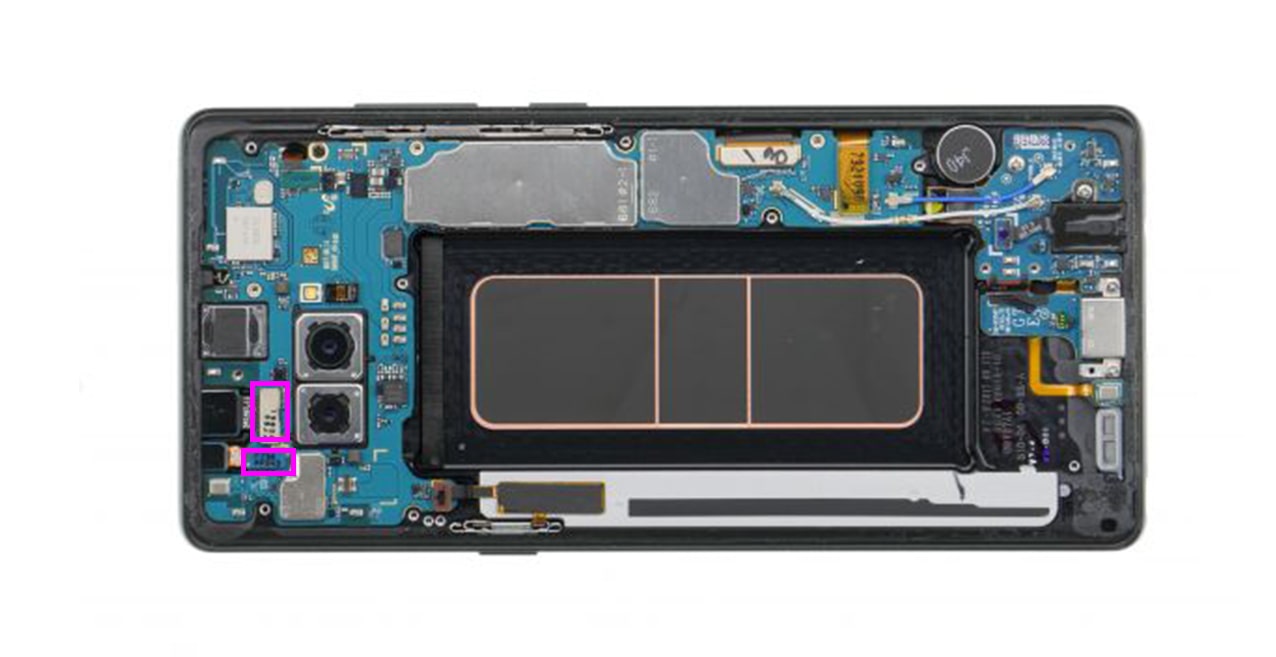

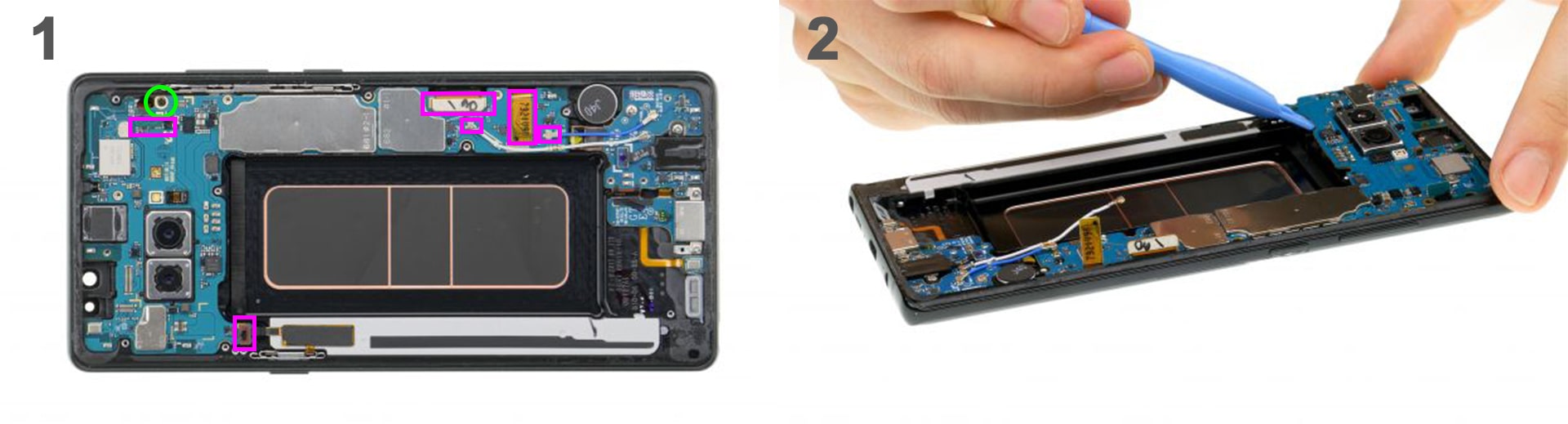

Далее снимите материнскую плату. Используя пластиковый спаджер отсоедините отмеченные контакты от материнской платы. Открутите отмеченный винт. Теперь вы можете аккуратно снять материнскую плату. В отверстии лотка для SIM-карты есть маленький пластиковый штифт. Убедитесь, что он не выпал.

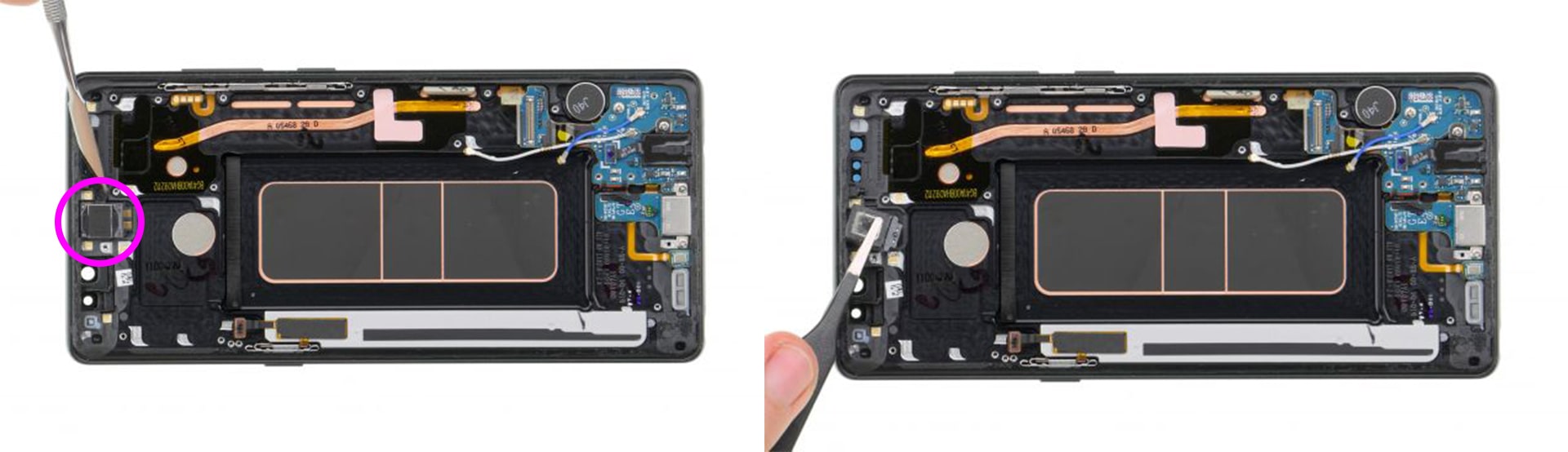

Снимите сенсор. Кабель сенсора приклеен к дисплею. Осторожно отсоедините его с помощью плоского инструмента. Убедитесь, что вы не повредите его. Затем с помощью пинцета, извлеките его из корпуса.


Слуховой динамик приклеен к корпусу. Осторожно отсоедините его с помощью плоского инструмента.


Открутите отмеченный винт. Отсоедините контакт разъема для аудио разъема от материнской платы. С помощью пластикового спаджера осторожно достаньте контакт из гнезда. Выньте аудио разъем из корпуса.


Далее открутите отмеченные винты и отсоедините два антенных кабеля. Используя плоской лопатку осторожно отсоедините гнездо питания и снимите его.

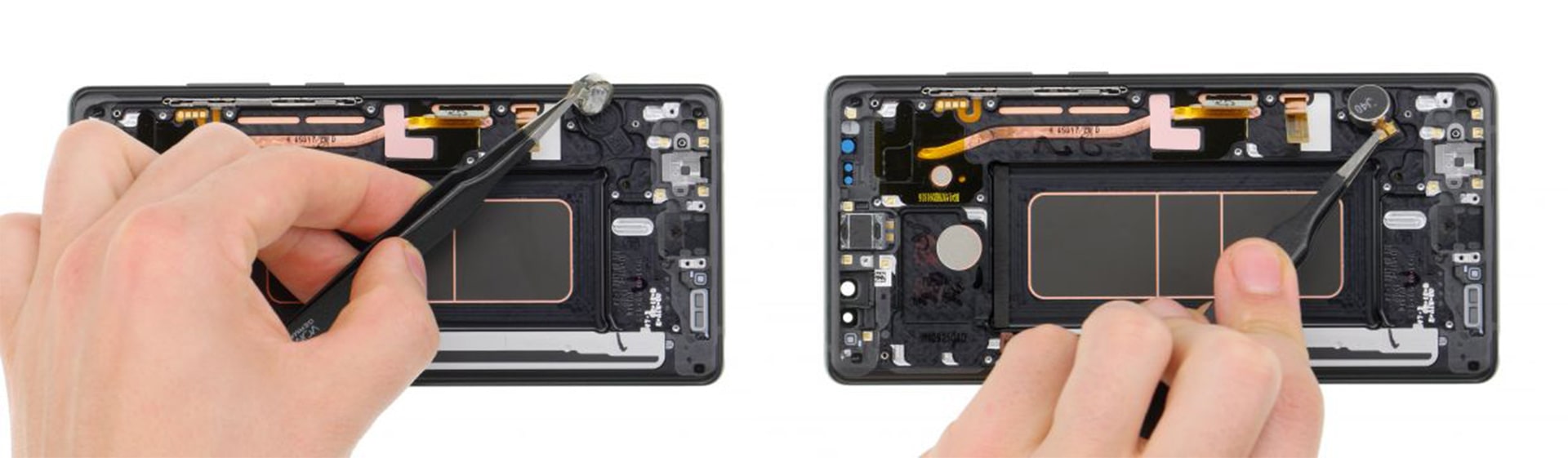

Аккуратно отсоедините вибро мотор, вставив острый инструмент между корпусом и самим мотором. Теперь извлеките вибро мотор. Иногда клейкий слой не прилипает к вибро мотору и должен быть удален отдельно. Он понадобится вам для нового дисплея.


Установка нового дисплея и обратная сборка Samsung Galaxy Note 8

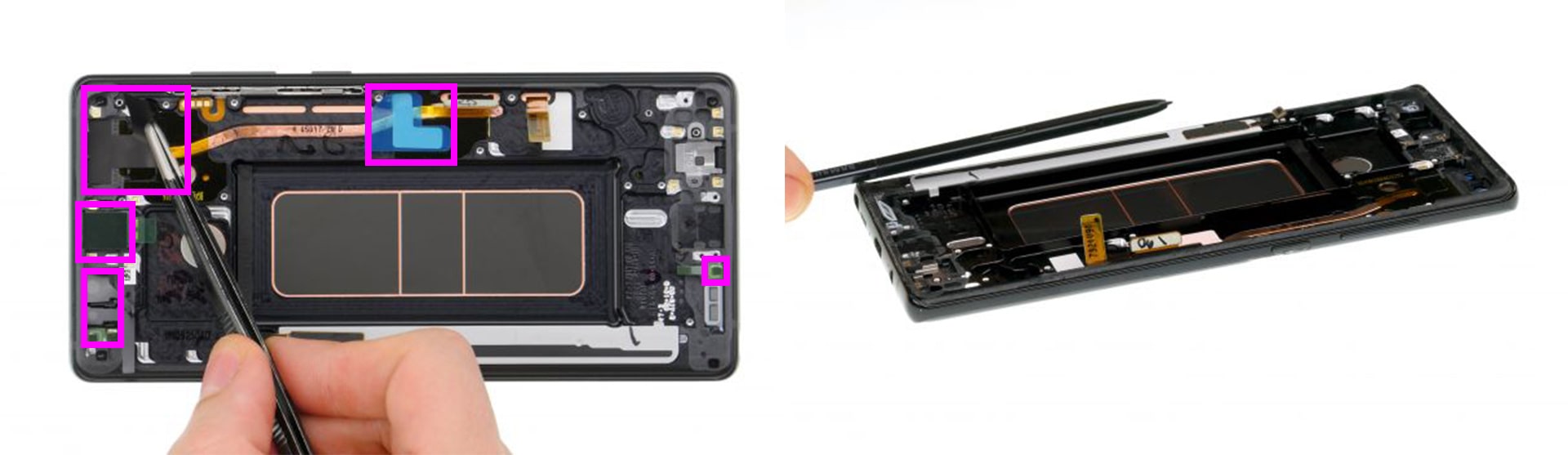

Теперь вам нужно подготовить новый дисплей к установке. В корпусе нового дисплея все клейкие поверхности и термопрокладки покрыты прозрачной защитной пленкой. Снимите защитные пленки перед началом сборки. Не забудьте S-Pen на старом дисплее.


Теперь установите обратно вибро мотор. Поместите вибромотор в маленькое круглое отверстие на левой стороне корпуса. И слегка прижмите мотор пальцами, чтоб он хорошо приклеился на место.


Далее установите гнездо питания. Убедитесь, что деталь находится на одном уровне с корпусом. И закрепите винты.


Установите аудио разъем в нижнюю часть корпуса. Подключите контактный разъем. Затем закрепите его отмеченным винтом.


Далее установите обратно слуховой динамик обратно в корпус. Слегка прижмите его, чтобы клей лучше приклеился.


Теперь вставьте кабель сенсора в соответствующее углубление в верхнем углу корпуса. Нажмите пальцем на сенсор и оранжевый слой, чтобы клей снова приклеился.


Теперь установите материнскую плату. Правильно разместите плату в устройстве. Убедитесь, что кабели и разъемы не застряли под платой. Закрепите материнскую плату отмеченным винтиком. И подключите отмеченные контакты к материнской плате.


Вставьте лоток SIM-карты обратно в устройство. Убедитесь, что лоток установлен правильно. Если держатель SIM-карты застрял и не может быть вставлен надлежащим образом, возможно, материнская плата установлена не правильно.


Поместите фронтальную камеру и датчик в отверстие вверху корпуса и снова подсоедините разъемы.


Далее установите батарею в корпус. Плотно прижмите аккумулятор к корпусу, чтобы клей лучше приклеился.


Теперь поместите динамик в нижнюю часть корпуса. Аккуратно нажмите на него пальцами, пока он не защелкнется в корпусе. Затем снова закрутите отмеченные винты.


Подключите аккумулятор к материнской плате. Вставьте контакт в разъем на материнской плате, пока не услышите щелчок.


Поместите крышку с антенной обратно в корпус и закрепите ее на верхней части корпуса. Затем нажмите на крышку пальцами, чтобы она аккуратно защелкнулась на месте. Закрутите отмеченные винты.


Прежде чем прикрепить заднюю крышку на корпус, осмотрите клей. Он должен быть равномерно распределен по краю, чтобы задняя крышка могла крепко прилегать к корпусу. При необходимости удалите лишний клей.


Перед установкой задней крышки подключите разъем датчика отпечатков пальцев. Используйте пластиковый инструмент, чтобы добраться до разъема.

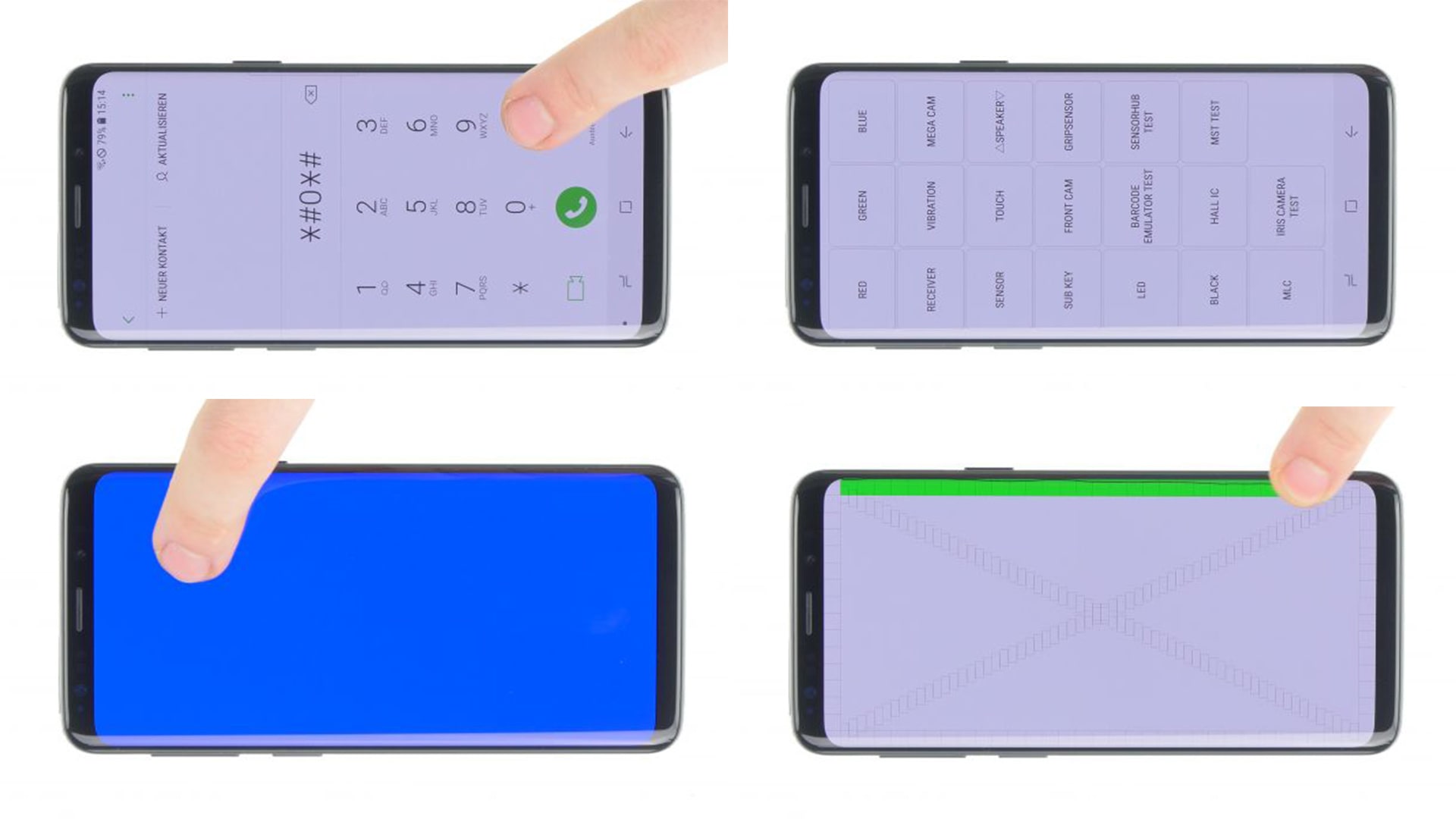

Теперь включите ваш Galaxy Note 9 и протестируйте его с помощью встроенного режима тестирования. Войдите в тестовый режим, набрав * # 0 * # Следуйте инструкциям и проверьте экран, камеры и датчики.


Теперь установите на место заднюю крышку. Прижмите ее, чтобы она хорошо приклеилась. Если вы устанавливаете новую заднюю крышку, удалите защитные пленки с клейкой поверхности.
