Как заменить дисплей Samsung Galaxy Note Edge

Необходимые инструменты и отвертки для разборки Samsung Galaxy Note Edge:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy Note Edge.


С помощью этого подробного пошагового руководства вы самостоятельно сможете легко заменить дисплей в телефоне Samsung Galaxy Note Edge. Замена дисплея необходима, если стекло разбилось, сенсорный экран больше не реагирует на прикосновения, или дисплей стал черный или мерцает.

Перед началом ремонта не забудьте выключить телефон.

Также вам нужно извлечь стилус.


Далее снимите заднюю крышку. Отсоедините заднюю крышку от задней части вашего устройства. В верхней части Galaxy Note Edge есть небольшие углубления, где вы можете поддеть крышку. Задняя крышка закреплена на устройстве в нескольких точках, поэтому открывать ее нужно постепенно в каждой защелке. Сильно не тяните, чтоб не поломать крепления.


Далее извлеките аккумулятор из корпуса. Подденьте батарею пластиковой лопаткой, если не получается поддеть пальцем.


Извлеките SIM-карту и micro SIM-карту.


Теперь открутите 15 винтиков, которые удерживают корпус. Шасси закреплено на раме дисплея. Отсоедините его, вставив пластиковый медиатор между шасси и рамой дисплея. Начните с углубления для батареи. Переместите медиатор вокруг всего устройства и полностью отсоедините раму от шасси.


Отключите все контакты от материнской платы в порядке, показанном ниже:
Сенсорный экран (зеленый)
LCD (розовый)
Кнопка «Домой» / датчик отпечатков пальцев (синий)
Wi-Fi антенный кабель (красный)
Антенный кабель Bluetooth (желтый)
Используйте заостренный наконечник пластиковой лопатки, чтобы разъединить контакты. Аккуратно вставьте пластиковую лопатку под разъем и осторожно отключите контакт.

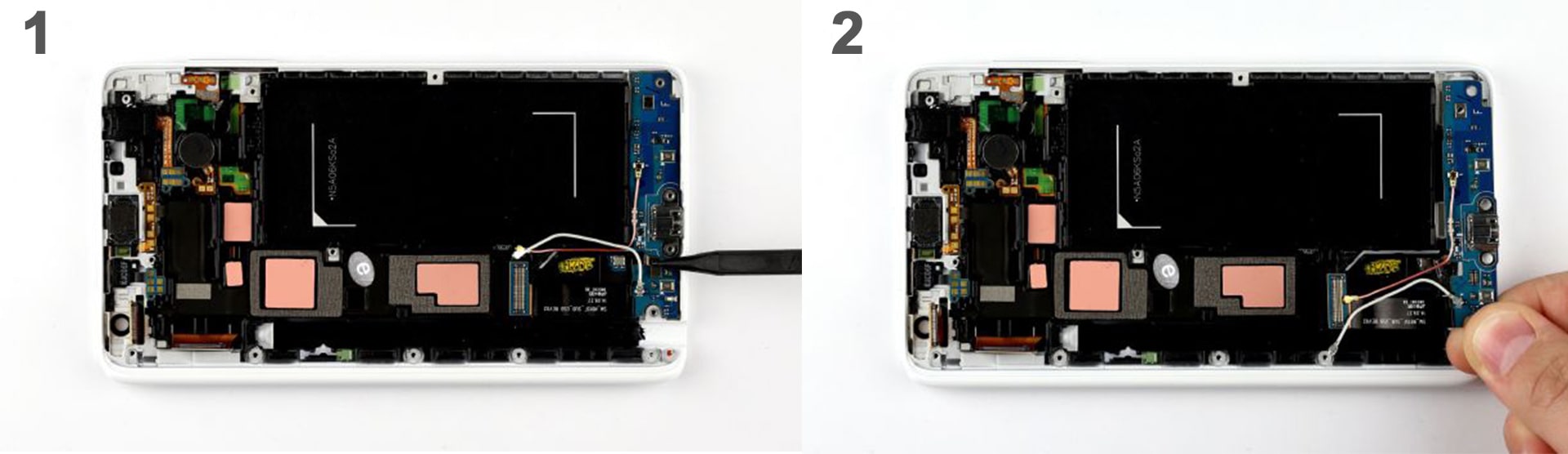

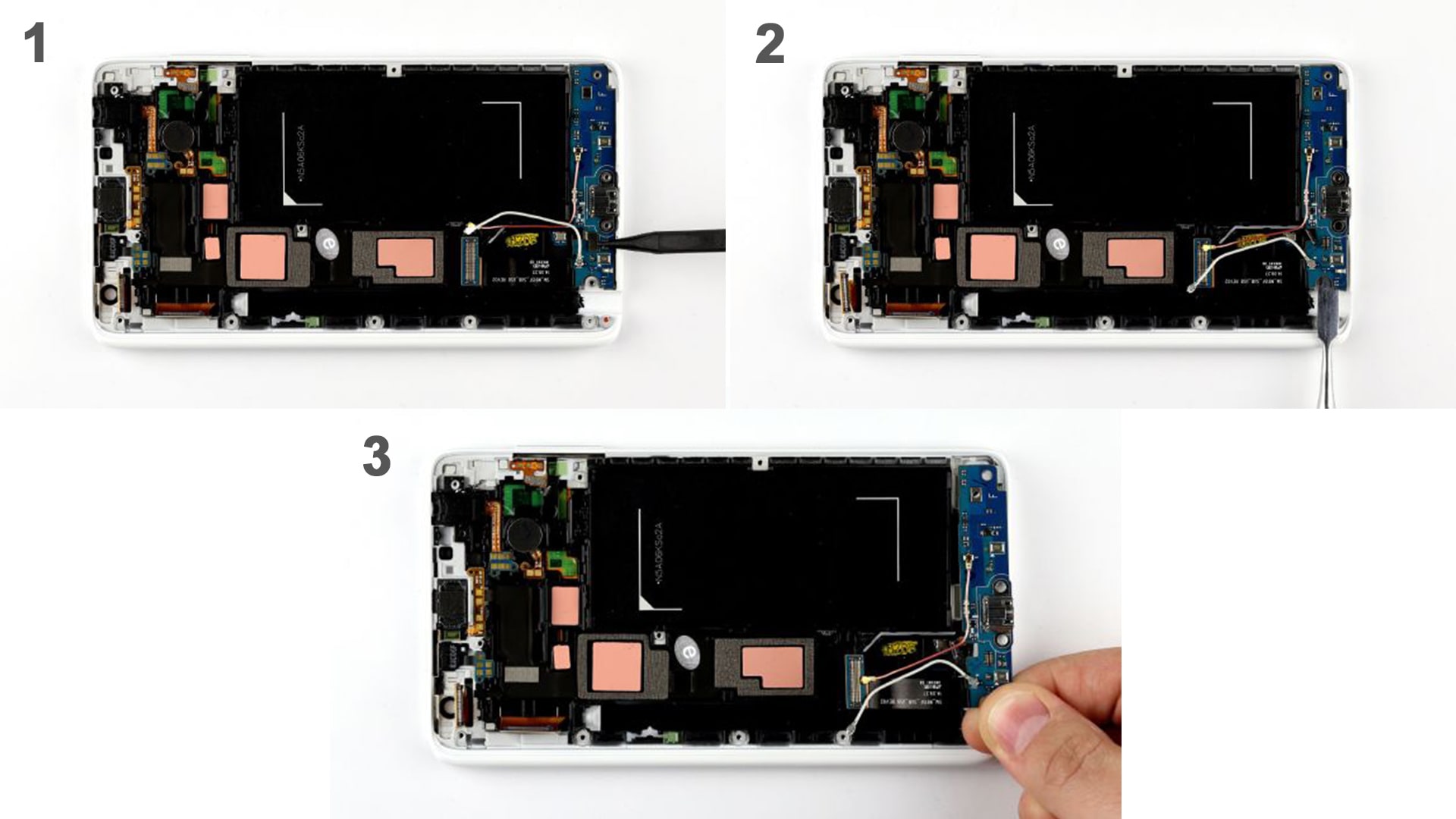

Теперь снимите материнскую плату. Нижняя часть материнской платы соединена разъемом с дополнительной платой (синяя стрелка). Перед тем как снять материнскую плату, вы должны отключить это соединение. Поместите плоский конец спаджера между материнской платой и корпусом и отсоедините контакт. Убедитесь, что спаджер находится на гибком плоском кабеле вспомогательной платы. Не нажимайте слишком сильно, потому что это может повредить гибкий плоский кабель. Снимите материнскую плату из корпуса пальцем. Наклоните ее немного вверх, чтобы вы могли поднять ее.

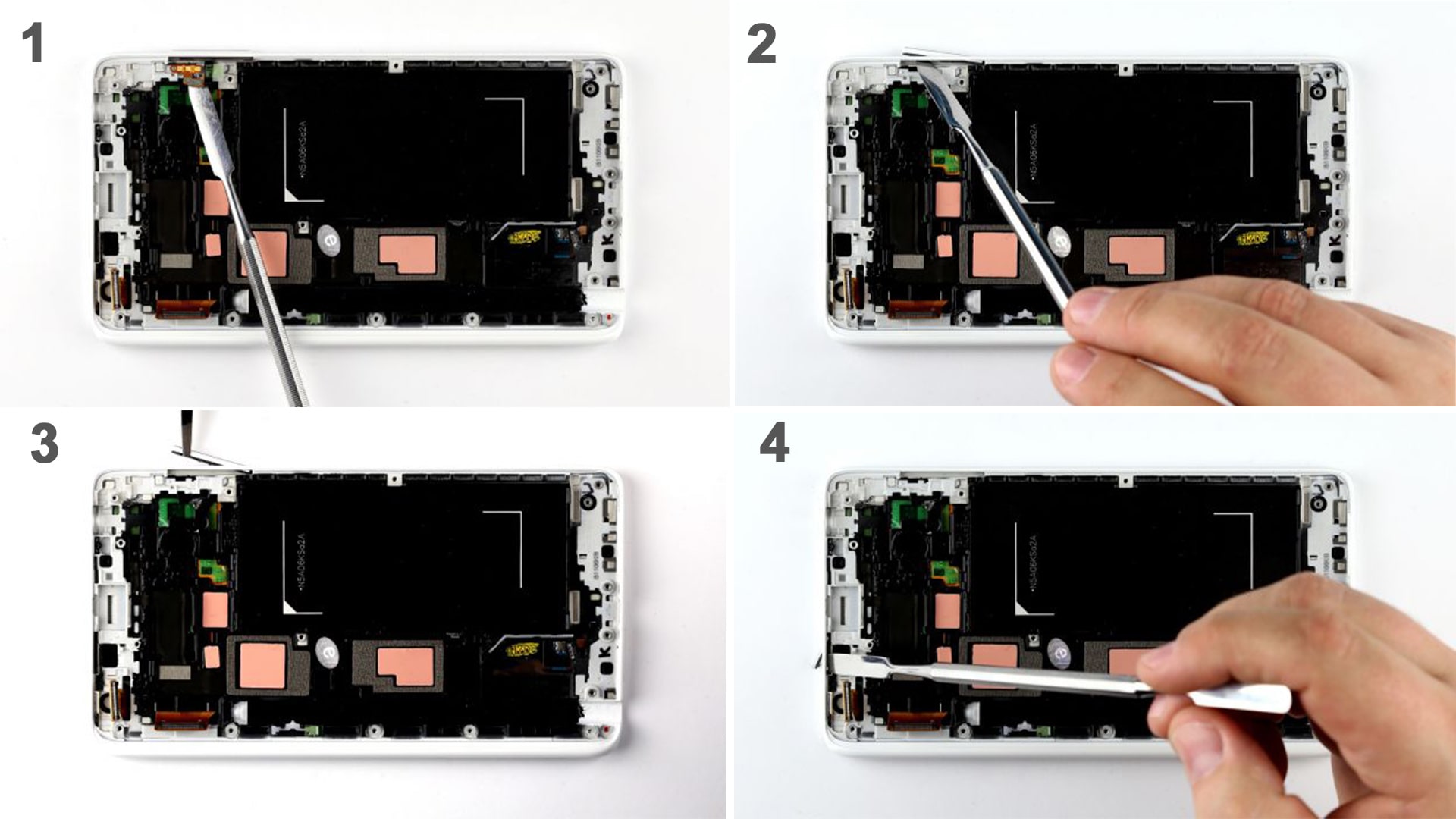

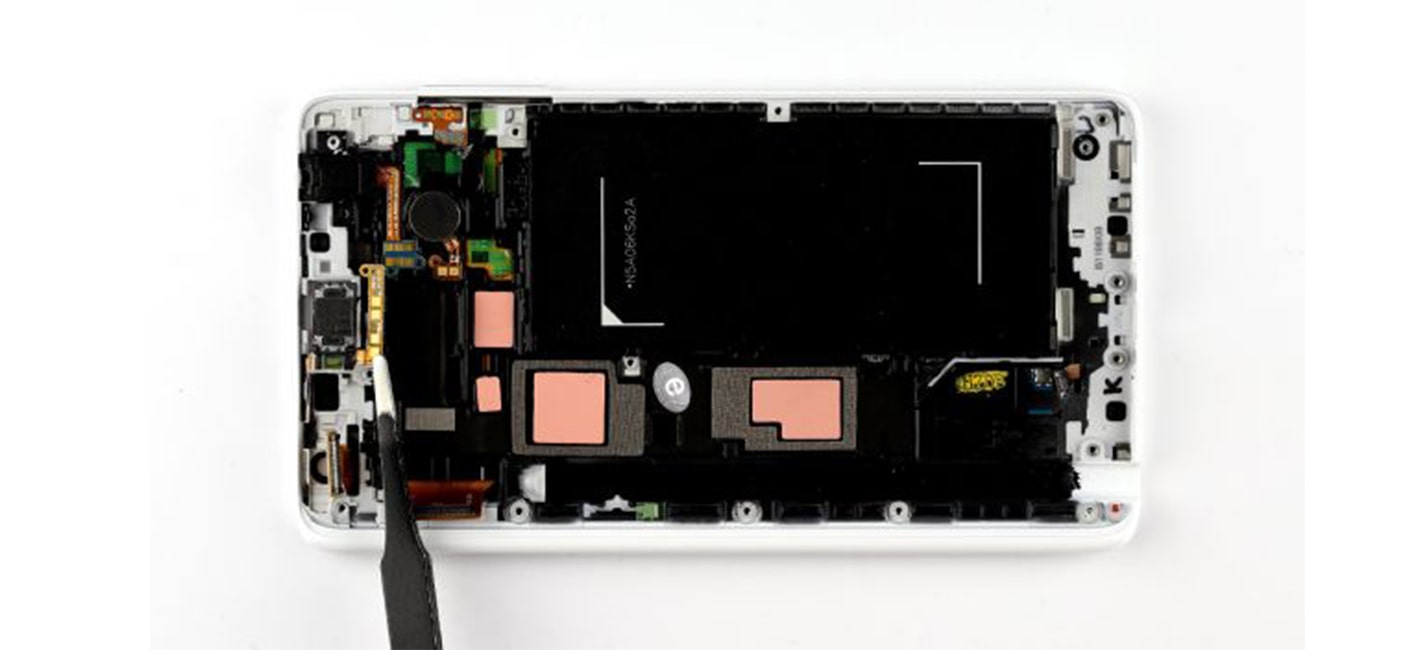

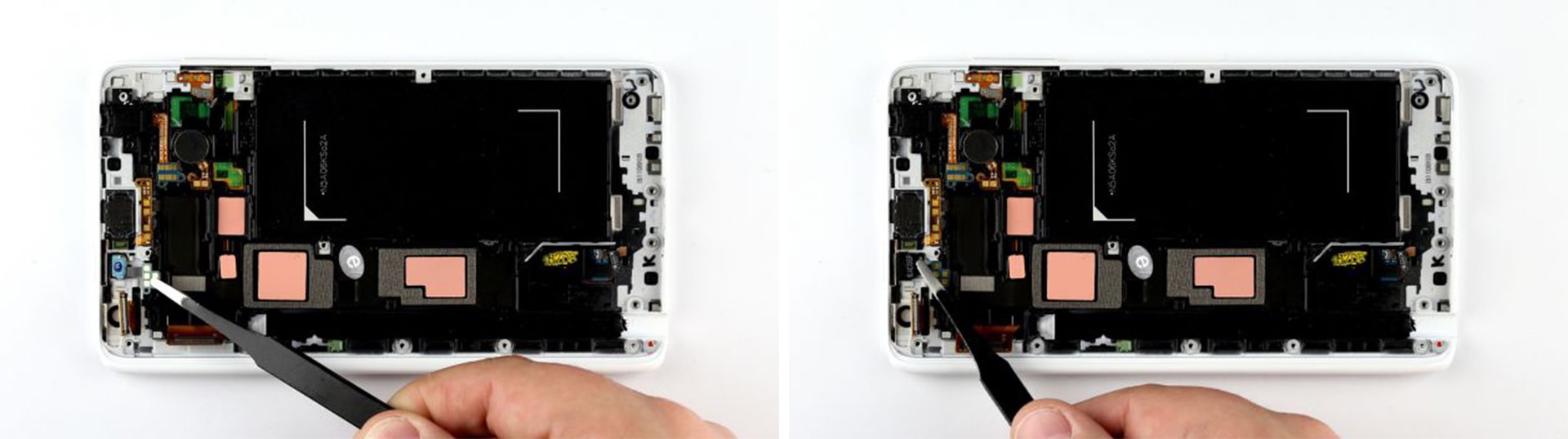

Далее с помощью пластикового спаджера осторожно отсоедините сенсорные кнопки от дополнительной платы. Плата приклеена к рамке дисплея. Отсоедините вспомогательную плату, осторожно вставив металическую лопатку между вспомогательной платой и рамой дисплея. Если клей крепко держит плату, вы можете прогреть его горячим воздухом. Далее извлеките плату пальцами из корпуса телефона.

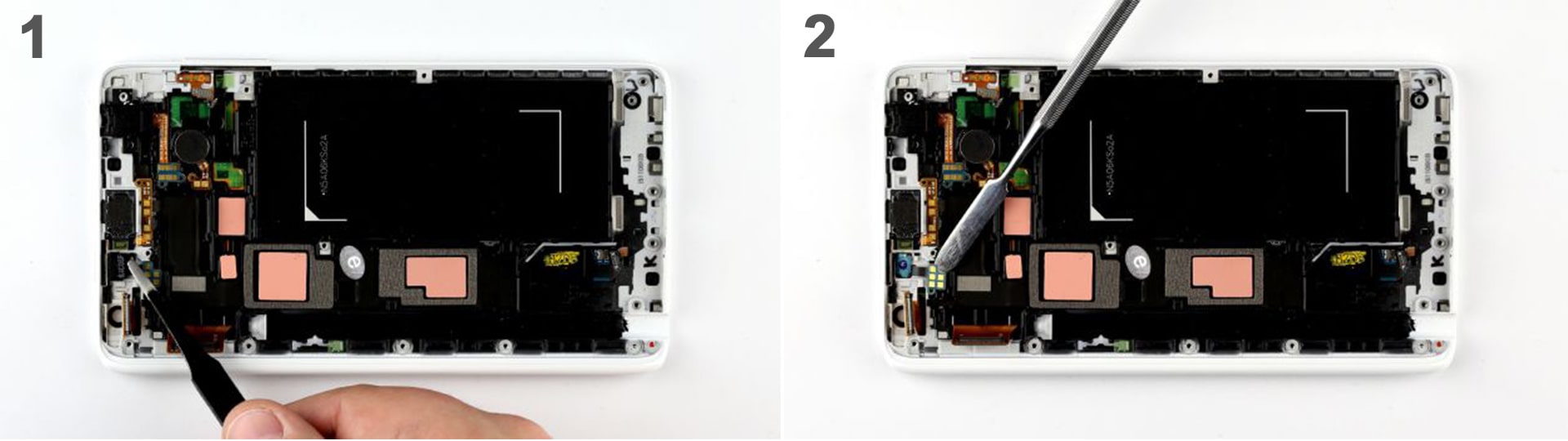

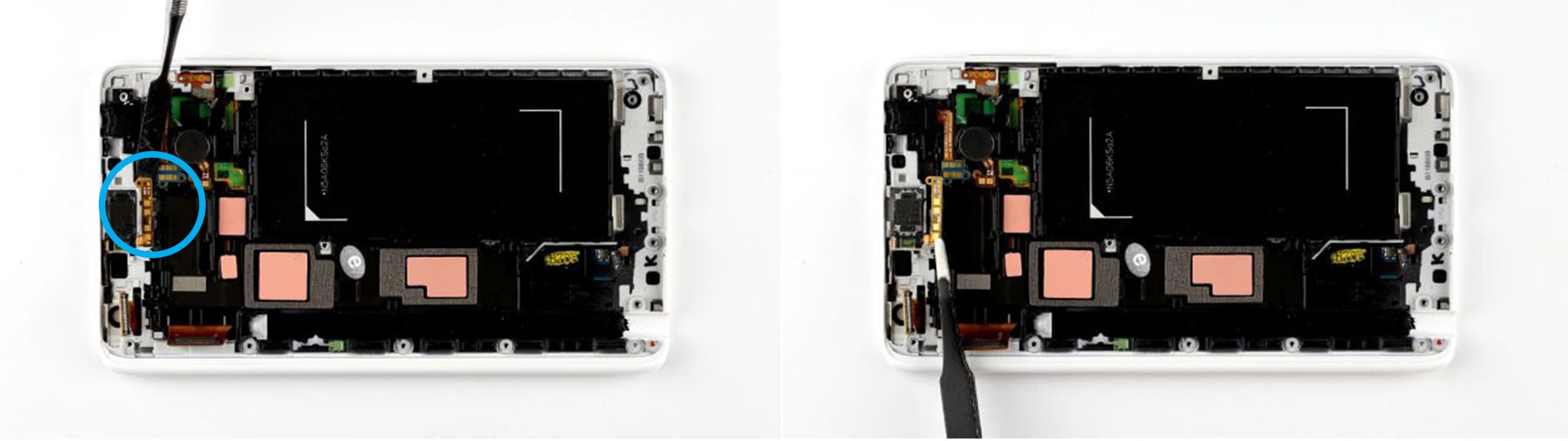

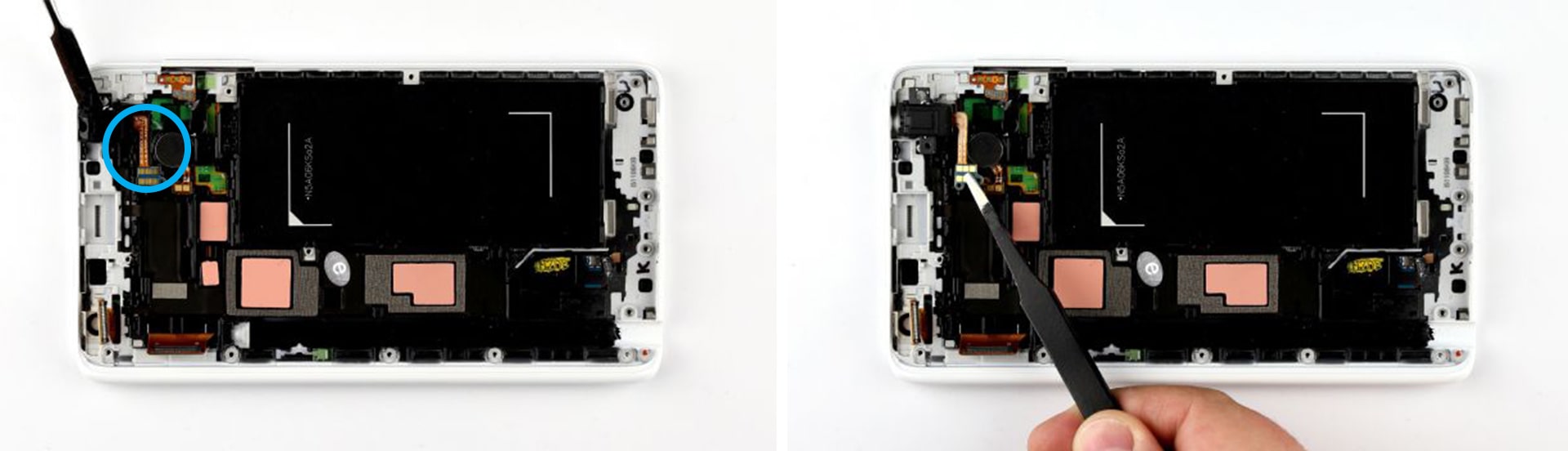

Снимите датчик приближения. Небольшая пластиковая крышка, удерживают датчик приближения в рамке дисплея. Снимите пластиковую крышку. Контакт датчика приклеен к корпусу. Аккуратно вставьте металическую лопатку между каждым контактом и корпусом, чтобы отсоединить контакты от корпуса. Если клей слишком прочный, вы также можете прогреть контакты горячим воздухом.


Далее извлеките слуховой динамик. Слуховой динамик находится в углублении в рамке дисплея. В верхней части углубления имеется отверстие, в которое можно аккуратно вставить металическую лопатку, чтобы извлечь слуховой динамик. Обратите внимание, что динамик слегка приклеен на месте. Контакты динамика также приклеены к корпусу. Используя небольшое усилие, отделите их от корпуса. Вставьте металическую лопатку между контактами и корпусом.


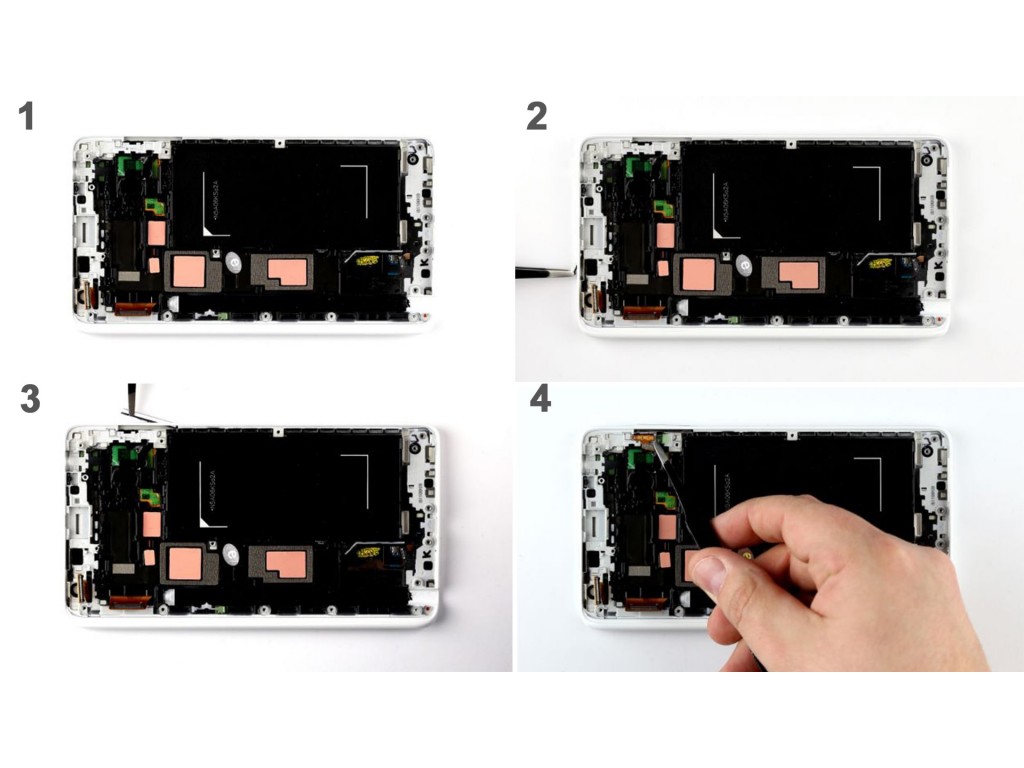

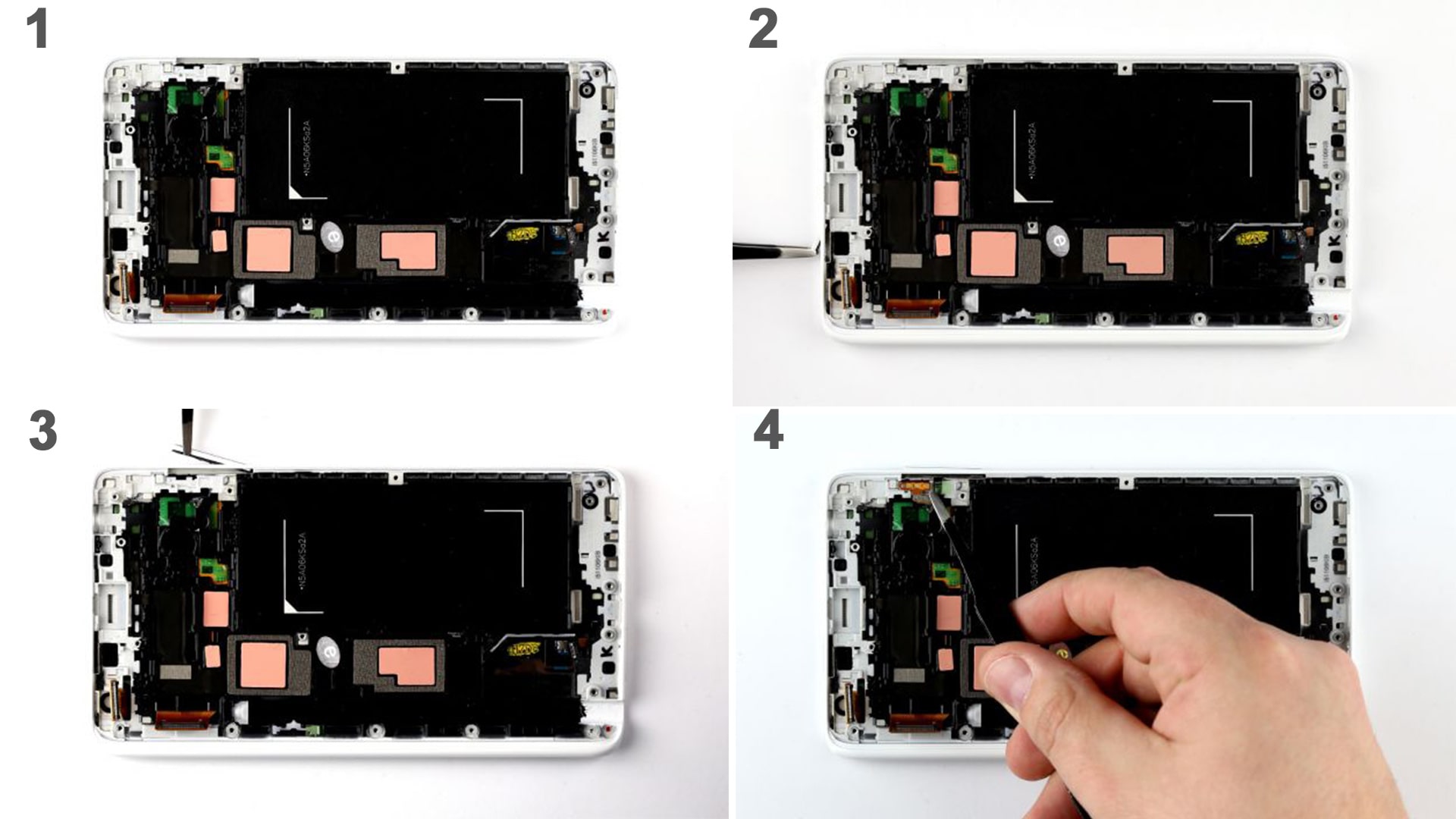

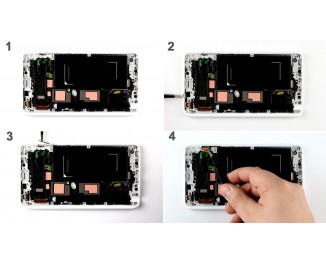

Теперь с помощью металической лопатки извлеките аудио разъем из углубления в рамке дисплея, поместив лопатку на боковую сторону аудио разъема, а затем вставив его между гнездом и корпусом. Осторожно извлеките разъем, отсоединив контакты от рамки дисплея.


Далее снимите вибро мотор. Он также приклеен к раме дисплея, поэтому его нужно аккуратно отсоединить с помощью металической лопатки. Вставьте лопатку между мотором и корпусов и извлеките его.


С помощью металической лопатки аккуратно отсоедините кнопки переключателя громкости от корпуса. Вставьте лопатку между контактами и корпусом, чтобы отделить клей. Снимите кнопки с корпуса. Потяните их вверх, чтобы снять, потому что они вставлены вертикально в корпус. Пластиковый кулисный переключатель слегка зафиксирован на месте в рамке дисплея. Используйте металическую лопатку или спаджер, чтобы вытолкнуть пластиковый тумблер изнутри. Снимите тумблер с помощью пинцета, вытянув его из отверстия в корпусе. Пластиковая кнопка для кнопки ожидания также слегка закреплена в рамке дисплея. Выдавите ее из корпуса изнутри.


Установка нового дисплея и обратная сборка Samsung Galaxy Note Edge

Теперь вам нужно подготовить новый дисплей к установке. Удалите защитные пленки со всех клейких поверхностей нового дисплея. Вставьте кнопку включения обратно отверстие в рамке дисплея. Вы также должны вставить пластиковый тумблер для регулировки громкости. Вставьте кнопки переключателя громкости обратно. Вставьте их сверху, чтобы они были расположены вертикально в корпусе. Затем с помощью пальца аккуратно надавите контакт на корпус, чтобы клей приклеился.


Установите двигатель вибро мотора в исходное положение в рамке дисплея. Убедитесь, что контакты двигателя находятся в правильном положении. Слегка прижмите мотор и его контакты к корпусу, чтобы клей приклеился.


Далее вставьте аудио разъем в отверстие в корпусе. Прижмите гнездо и контакт к корпусу, чтоб клей хорошо приклеился.


Поместите слуховой динамик в соответствующее отверстие в рамке дисплея и плотно прижмите динамик и контакт к корпусу, чтоб они хорошо приклеились.


Поместите датчик приближения обратно в углубление в рамке дисплея. Убедитесь, что контакты установлены правильно. Аккуратно прижмите контакты к поверхности, чтобы клей приклеился. Установите пластиковую крышку, которая удерживает датчик на месте.


Теперь верните дополнительную плату на место. Крепко прижмите ее, чтоб клей хорошо приклеился. Подсоедините разъем сенсорных кнопок к дополнительной плате. Осторожно надавите контакт на соответствующую часть на плате. Вы должны услышать как контакт легко защелкнулся.


Когда вы будете устанавливать материнскую плату, обратите внимание, что вы должны соединить ее со вспомогательной платой. Разъем (синяя стрелка) для дополнительной платы находится в нижней части материнской платы. Слегка наклоните материнскую плату и поместите ее в верхнюю часть рамки дисплея. Затем установите ее в корпус.


Подключите все контакты к материнской платы в порядке, показанном ниже:
Антенный кабель Bluetooth (желтый)
Wi-Fi антенный кабель (красный)
Кнопка «Домой» / датчик отпечатков пальцев (синий)
LCD (розовый)
Сенсорный экран (зеленый)
Расположите каждый разъем над соответствующей частью на материнской плате и соедините две части, аккуратно нажав на разъем.


Установите шасси обратно в исходное положение на рамке дисплея. Пальцами прижмите всю поверхность шасси к раме, чтобы шасси встало на место в корпусе. Закрутите 15 винтов, чтобы прикрепить шасси к рамке дисплея.


Далее установите SIM-карту и micro SIM-карту.


Теперь установите батарею.


И последним шагом установите заднюю крышку. Прижмите всю поверхность крышки, чтобы все защелки встали на место. И не забудьте вставить стилус обратно в устройство.
