Как заменить батарею Google Pixel 2 XL

Необходимые инструменты и отвертки для разборки Google Pixel 2 XL:

  • Отвертка крестовая (Phillips) – 2.7мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Google Pixel 2 XL.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой инструкции я покажу вам, как самостоятельно разобрать и заменить батарею в смартфоне Google Pixel 2 XL. Этот ремонт может помочь, если ваш Google Pixel 2 XL быстро разряжается при интенсивном использовании, смартфон больше не заряжается или вы не можете его включить, или закончился срок службы батареи.

Вам также понадобится клейкий стикер, чтобы правильно закрыть дисплей после открытия устройства.

Перед тем, как приступить к ремонту не забудьте выключить телефон.


Теперь отсоедините дисплей. Экран очень легко повредить, поэтому будьте очень осторожны. Для начала прогорайте дисплей теплым воздухом с помощью фена. Затем вставьте пластиковый медиатор между дисплеем и рамкой. Не вставляйте пластиковый медиатор более чем на 5 мм, также не используйте его в качестве рычага, посто проведите им по краю телефона, чтобы отклеить клей. Чтобы предотвратить повторное склеивание дисплея и рамки телефона, используйте несколько медиаторов, вставив их в разные части корпуса. Когда вы полностью отклеите дисплей, осторожно снимите его. Обратите внимание, что гибкий кабель подключен к материнской плате. Далее удалите остатки клея с рамы с помощью пинцета. Если дисплей был сильно разбит, наклейте на него липкую ленту (скотч), чтоб он не распадался на мелкие стеклянные осколки.


Теперь отсоедините дисплей. Под экраном есть два очень тонких гибких кабеля. Аккуратно сложите дисплей, чтобы не повредить их. Снимите пластиковую крышку, отмеченную «1», вставив пластиковую лопатку в зазор. Затем снимите крышку №. 2. Отключите оба разъема с помощью пластиковой лопатки. Будьте очень осторожны с нижним контактом. Рядом с разъемом на плате находятся компоненты, которые легко повредить. Теперь отложите дисплей в сторону. Как видите, дисплей очень хрупкий, а стеклянный экран не имеет дополнительной защиты, поэтому будьте очень осторожны.


Теперь вам нужно снять крышку внутри устройства. Открутите все отмеченные винтики Phillips (2.7 мм). Затем вставьте плоскую лопатку в небольшой паз в правом нижнем углу. Сдвиньте инструмент по всему устройству и снимите крышку. После того, как все клипсы будут отключены, вы можете полностью снять крышку.


Далее отсоедините контакт батареи от материнской платы.


Теперь извлеките лоток для SIM-карты.


Теперь снимите материнскую плату. Разъедините штекер антенны (отмечено зеленым) легким поворотом пинцета. Отсоедините отмеченные разъемы от материнской платы. Поднимите материнскую плату и извлеките ее. Сначала вставьте заостренный пластиковый инструмент во внутренний угол материнской платы. Материнская плата очень длинная и тонкая, поэтому старайтесь не сломать ее. Снимайте материнскую плату только после ее полного отключения.


Далее удалите динамик с помощью острого конца пластиковой лопатки.


Теперь снимите USB плату. Снимайте очень осторожно, плату можно легко сломать. Сначала отсоедините разъем антенного кабеля. Возьмите его за штепсель и отсоедините легким поворотом. Вы можете прогреть плату USB теплым воздухом с помощью обычного фена, чтоб размягчить клей. Далее вставьте плоский инструмент под гибкий кабель и постепенно отсоединяйте его. В верхней части, там где расположен разъем антенны, плата очень крепко приклеена. Поместите пластиковую лопатку под плату и очень осторожно отклеивайте ее. Снимите пластиковый держатель микрофона рядом с гнездом питания (портом USB)., а затем снимите приклеенный микрофон с рамки устройства. После того, как весь гибкий USB-кабель отсоединен, вы можете извлечь его из устройства.

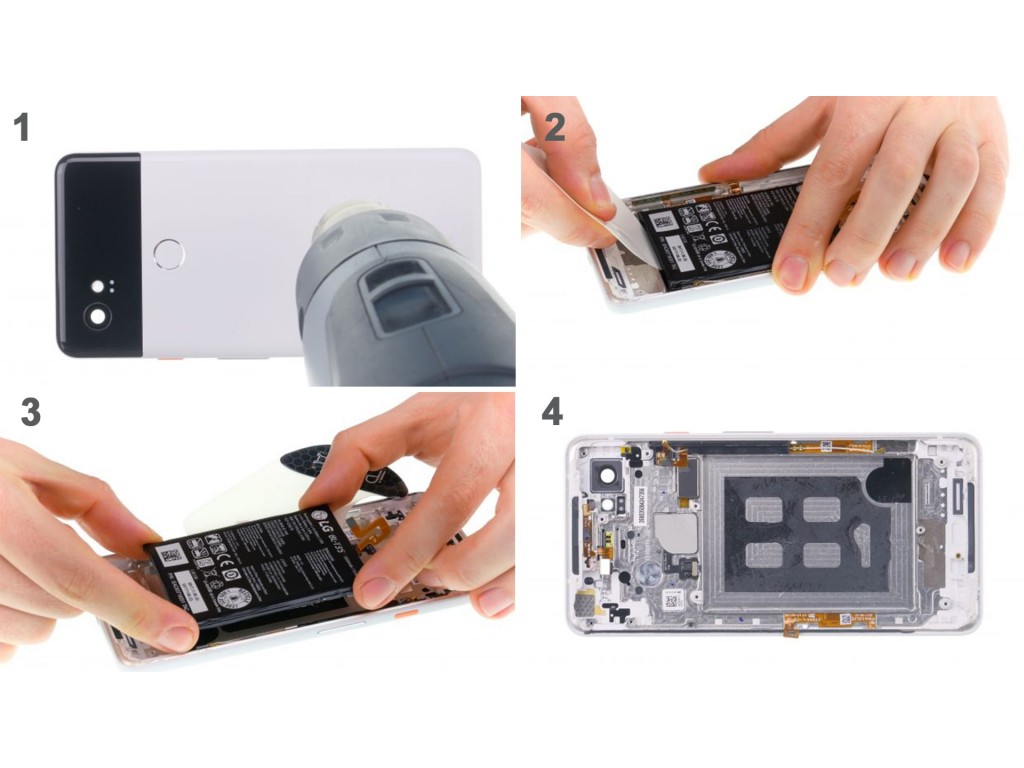

Теперь вы можете удалить батарею. Аккумуляторный клей очень прочно держит батарею в центре. Нагрейте заднюю крышку теплым воздухом используя обычный фен, чтобы отклеить ее, но не направляйте фен прямо на батарею. Вставьте плоский пластиковый инструмент, например широкую пластиковую лопатку, под аккумулятор. Оставьте инструмент под аккумулятором и еще раз нагрейте заднюю крышку. Аккуратно продвигайте инструмент, чтобы отклеить клей. Как только батарея отклеилась со всех сторон, вы можете вынуть аккумулятор. Будьте осторожны, чтобы не повредить аккумулятор. Он очень легко гнется, особенно в разогретом состоянии. Не используйте острые или металлические предметы, чтобы извлечь аккумулятор. Вместо этого используйте широкий пластиковый инструмент. Если вы видите, что батарея не выходит легко, нагрейте нижнюю часть устройства и повторите попытку еще раз. Рядом с батареей находятся другие разъемы и детали. Постарайтесь не повредить их.


Установка новой батареи и обратная сборка Google Pixel 2 XL

Теперь откройте новую батареи и снимите все защитные пленки. Далее поместите батарею в специальное отверстие в устройстве. Убедитесь, что вы установили аккумулятор правильно. Нажмите на батарею, чтоб она хорошо приклеилась.


Теперь установите USB плату. Вставьте гибкий кабель, микрофон и гнездо питания (USB порт) в отверстия предназначенные для них в раме телефона. Осторожно нажмите на все части гибкого кабеля в раме устройства. Подсоедините контакт антенного кабеля. Далее установите на место держатель микрофона и слегка нажмите на его.


Далее установите на место динамик.


Теперь вам нужно установить материнскую плату. Сначала отогните все разъемы устройства в сторону, чтобы они не застряли под платой. Вставьте плату и аккуратно нажмите на нее. Затем подключите отдельные разъемы основной платы. Далее поместите штекер антенны в гнездо, а затем осторожно нажмите на его.


Установите обратно лоток для SIM-карты. Если лоток тяжело вставляется, проверьте правильно ли установлена материнская плата.


Подсоедините контакт батареи к материнской плате.


Далее установите среднюю рамку в устройство и прикрутите ее отмеченными винтиками Phillips (2.7 мм).


Обязательно удалите оставшийся старый клей с рамки телефона. Тщательно очистите края шасси спиртом.


Если вы открываете дисплей, вам необходимо использовать новый клейкий стикер, чтобы закрыть устройство, поэтому вы должны заказать его перед началом ремонта. Сначала установите наклейку на дисплей с прикрепленной защитной пленкой, чтобы проверить подходит ли она по размерам. Отверстие для фронтальной камеры показывает, в какую сторону должна быть направлен стикер. Затем снимите внешнюю защитную пленку и наклейте наклейку на раму. Синяя пленка должна быть направлена ​​вверх. Клейкая рамка очень тонкая и легко рвется, поэтому нужно работать медленно и аккуратно. Сначала нажмите на верхний край наклейки и убедитесь, что она приклеилась. Затем прикрепите стикер с противоположной стороны, особое внимание уделите углам. Прижмите края к раме шасси. Синяя защитная пленка уже должна немного отслоиться. Это показывает, что наклейка сидит на раме правильно. Как только стикер будет правильно прикреплен, снимите вторую защитную пленку. Исправьте его положение, если черная наклейка с пленкой сидит неправильно. Убедитесь, что клей не выходит по краям при закрытии устройства. Затем вытащите всю внутреннюю часть наклейки, потянув за U-образный язычок.


Далее поместите дисплей на один край устройства. Подсоедините разъемы дисплея. Аккуратно нажмите на контакт на материнской плате, пока не услышите щелчок. Установите две пластиковые крышки на место и нажмите на них. Не забудьте прикрепить ленту второй пластиковой крышки.


Поместите дисплей на раму и убедитесь, что он установлен правильно. Затем нажмите на дисплей по краям чтоб клей хорошо приклеился. Клей нуждается в некотором времени для склеивания. Вы можете немного нагреть экран тертым воздухом и поместить его между двумя книгами. Будьте осторожны, чтобы не повредить экран!


Включите собранное устройство и снова проверьте дисплей. Перетащите любое приложение по экрану зигзагообразно. Также проверьте минимальную и максимальную яркость экрана и следите за ошибками пикселей.
