Как заменить дисплей Google Pixel

Необходимые инструменты и отвертки для разборки Google Pixel:

  • Отвертка крестовая (PH00) – 1.5мм
  • Отвертка Torx (T5)
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Google Pixel

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой инструкции я покажу вам, как самостоятельно разобрать и заменить дисплей в смартфоне Google Pixel.

Прежде, чем приступить к ремонту не забудьте выключить устройство.

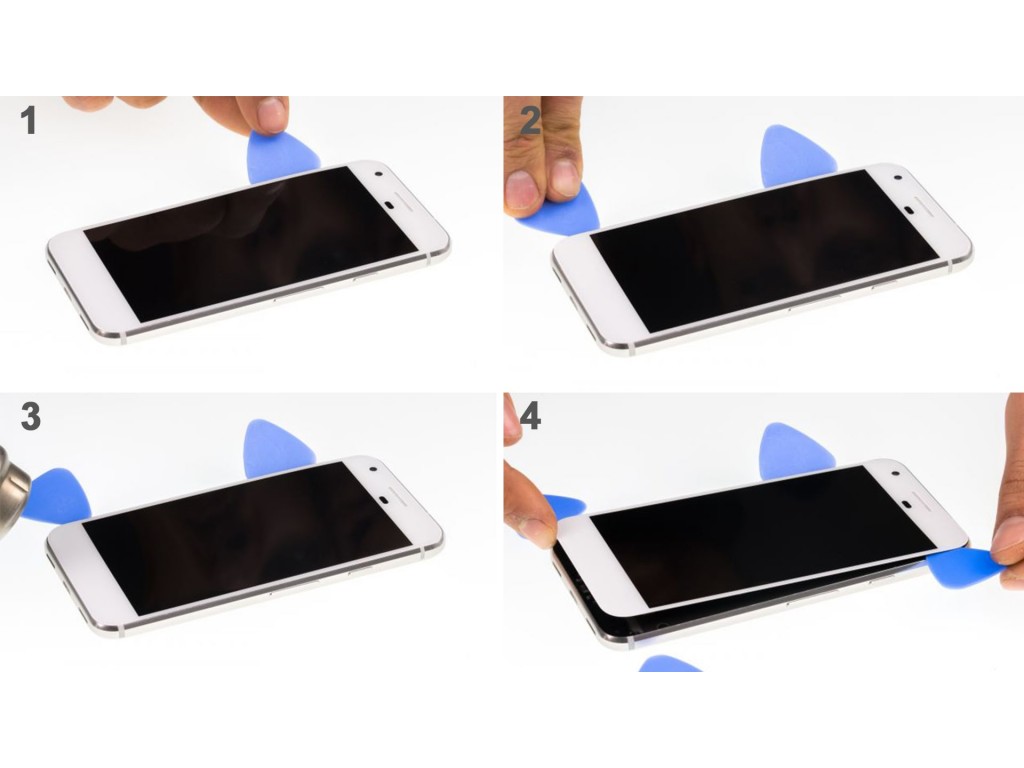

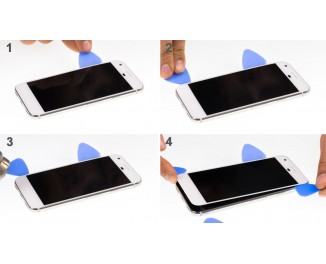

Теперь вы можете начать осторожно отклеивать дисплей. Будьте очень аккуратны, экран очень легко повредить. Для начала прогрейте всю поверхность дисплея горячим воздухом с помощью обычного фена. Затем вставьте тонкий пластиковый медиатор между дисплеем и рамкой телефона. Теперь медленно продвиньте медиатор по краю телефона. В этом процессе можете использовать несколько медиаторов для удобства. Когда дисплей отклеится со всех сторон телефона, можете снять его. Если дисплей сильно был поврежден, все оставшиеся осколки нужно будет вычистить из рамки телефона.


Теперь отсоедините дисплей. Под экраном есть тонкий шлейф, поэтому открывайте дисплей так, чтоб не повредить его. Отсоедините разъем дисплея, но сначала открутите два отмеченных винта на кронштейне (3.5 mm Torx T5). Затем снимите кронштейн и отсоедините разъем с помощью пластиковой лопатки. Теперь можете полностью снять дисплей.


Установка нового дисплея и обратная сборка Google Pixel

Перед обратной сборкой включите телефон и проверьте новый дисплей. Положите дисплей на один край, не снимайте защитные пленки и подключите разъем. Следите за тем, чтоб не повредить разъем и шлейф. Перетащите любое приложение по зигзагу через весь дисплей. Проверьте минимальную и максимальную яркость дисплея, а также поищите ошибки пикселей. Если все порядке, выключите устройство, отключите дисплей и приступите к обратной сборке телефона.


Теперь поместите новый клеящийся стикер на дисплей, чтоб защиты устройство от брызг воды и влаги. Аккуратно удалите как можно больше остатков клея с помощью пластиковой лопатки. Сначала приложите стикер к дисплею с защитной пленкой, чтобы правильно позиционировать ее. Затем снимите первую защитную пленку и наклейте наклейку на раму, а потом удалите второй защитный слой.

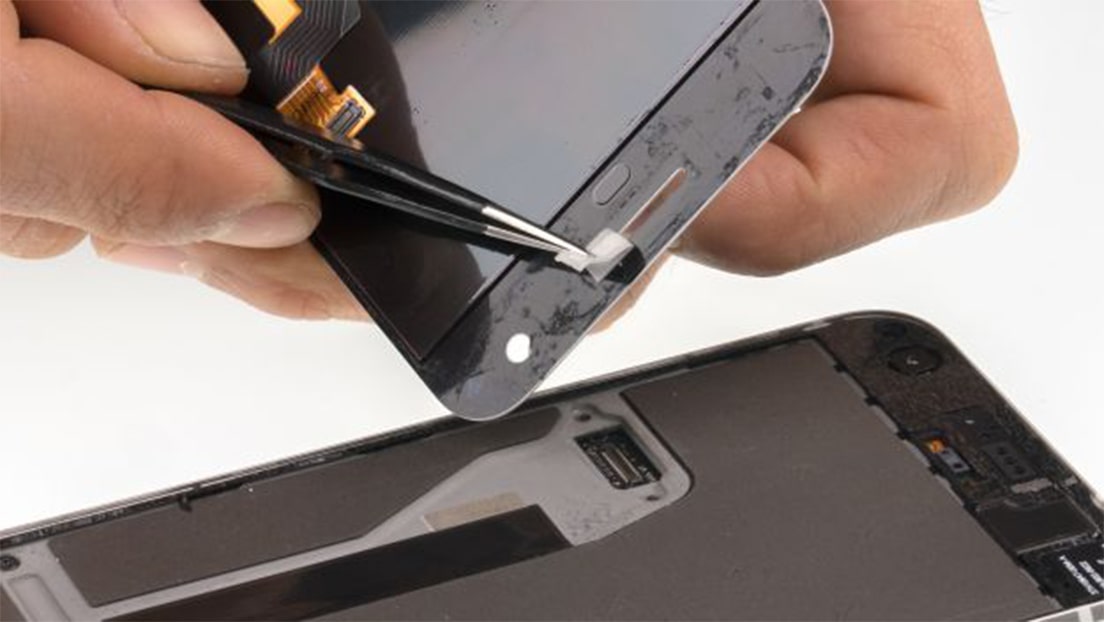

Подготовьте новый дисплей. Удалите все защитные пленки с нового дисплея, в том числе маленькие под гибким кабелем. Поместите дисплей в рамку и убедитесь, что он установлен правильно.


Далее поместите дисплей на верхний край устройства. Подсоедините разъем дисплея. Прикрутите кронштейн двумя отмеченными винтами (Т5). Поместите дисплей в рамку и убедитесь, что он расположен правильно. Теперь снова нагрейте дисплей, чтобы клей лучше приклеился. Нажмите на дисплей вокруг рамки.

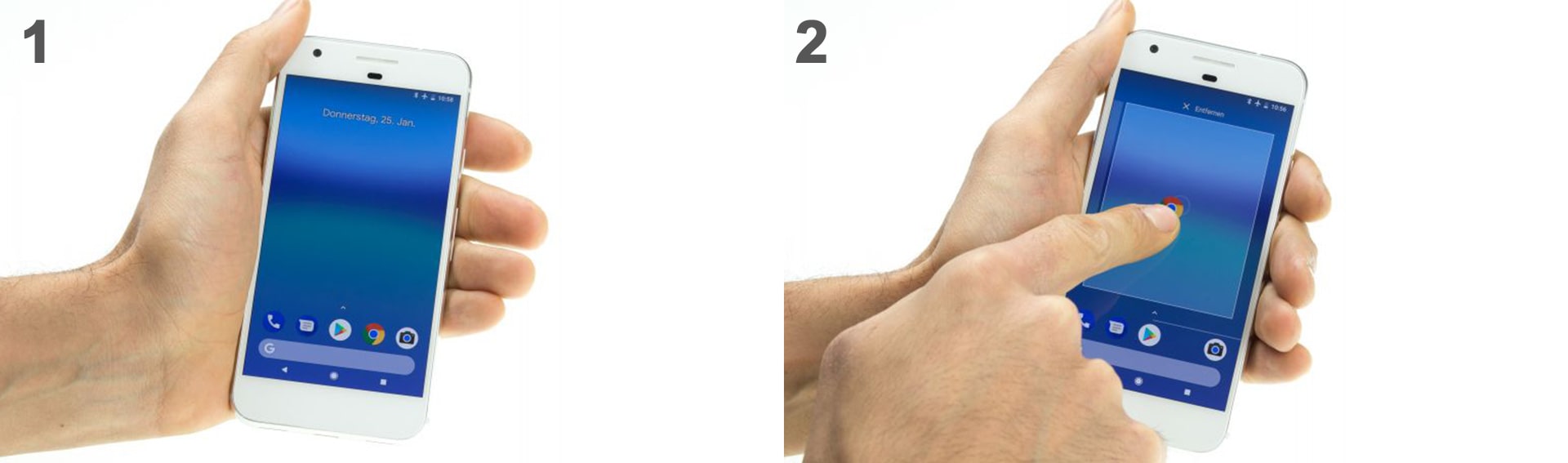

Включите собранное устройство и проверьте дисплей. Перетащите любое приложение по экрану зигзагообразно. Если картинка двигается нормально, все в порядке. Также проверьте минимальную и максимальную яркость экрана и следите за ошибками пикселей.
