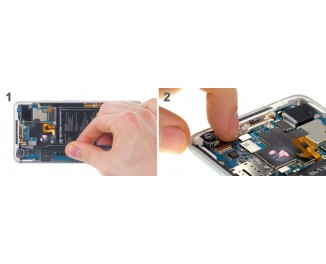

Как заменить фронтальную камеру Google Pixel 2 XL

Необходимые инструменты и отвертки для разборки Google Pixel 2 XL:

  • Отвертка крестовая (PH00) – 2.7мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Google Pixel 2 XL

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой инструкции я покажу вам, как самостоятельно разобрать и заменить фронтальную камеру в смартфоне Google Pixel 2 XL.

Вам также понадобится клейкий стикер, чтобы правильно закрыть дисплей после открытия устройства.

Перед тем, как приступить к ремонту не забудьте выключить телефон.


Теперь отсоедините дисплей. Экран очень легко повредить, поэтому будьте очень осторожны. Для начала прогорайте дисплей теплым воздухом с помощью фена. Затем вставьте пластиковый медиатор между дисплеем и рамкой. Не вставляйте пластиковый медиатор более чем на 5 мм, также не используйте его в качестве рычага, посто проведите им по краю телефона, чтобы отклеить клей. Чтобы предотвратить повторное склеивание дисплея и рамки телефона, используйте несколько медиаторов, вставив их в разные части корпуса. Когда вы полностью отклеите дисплей, осторожно снимите его. Обратите внимание, что гибкий кабель подключен к материнской плате. Далее удалите остатки клея с рамы с помощью пинцета. Если дисплей был сильно разбит, наклейте на него липкую ленту (скотч), чтоб он не распадался на мелкие стеклянные осколки.


Теперь отсоедините дисплей. Под экраном есть два очень тонких гибких кабеля. Аккуратно сложите дисплей, чтобы не повредить их. Снимите пластиковую крышку, отмеченную «1», вставив пластиковую лопатку в зазор. Затем снимите крышку №. 2. Отключите оба разъема с помощью пластиковой лопатки. Будьте очень осторожны с нижним контактом. Рядом с разъемом на плате находятся компоненты, которые легко повредить. Теперь отложите дисплей в сторону. Как видите, дисплей очень хрупкий, а стеклянный экран не имеет дополнительной защиты, поэтому будьте очень осторожны.


Теперь вам нужно снять крышку внутри устройства. Открутите все отмеченные винтики Phillips (2.7 мм). Затем вставьте плоскую лопатку в небольшой паз в правом нижнем углу. Сдвиньте инструмент по всему устройству и снимите крышку. После того, как все клипсы будут отключены, вы можете полностью снять крышку.

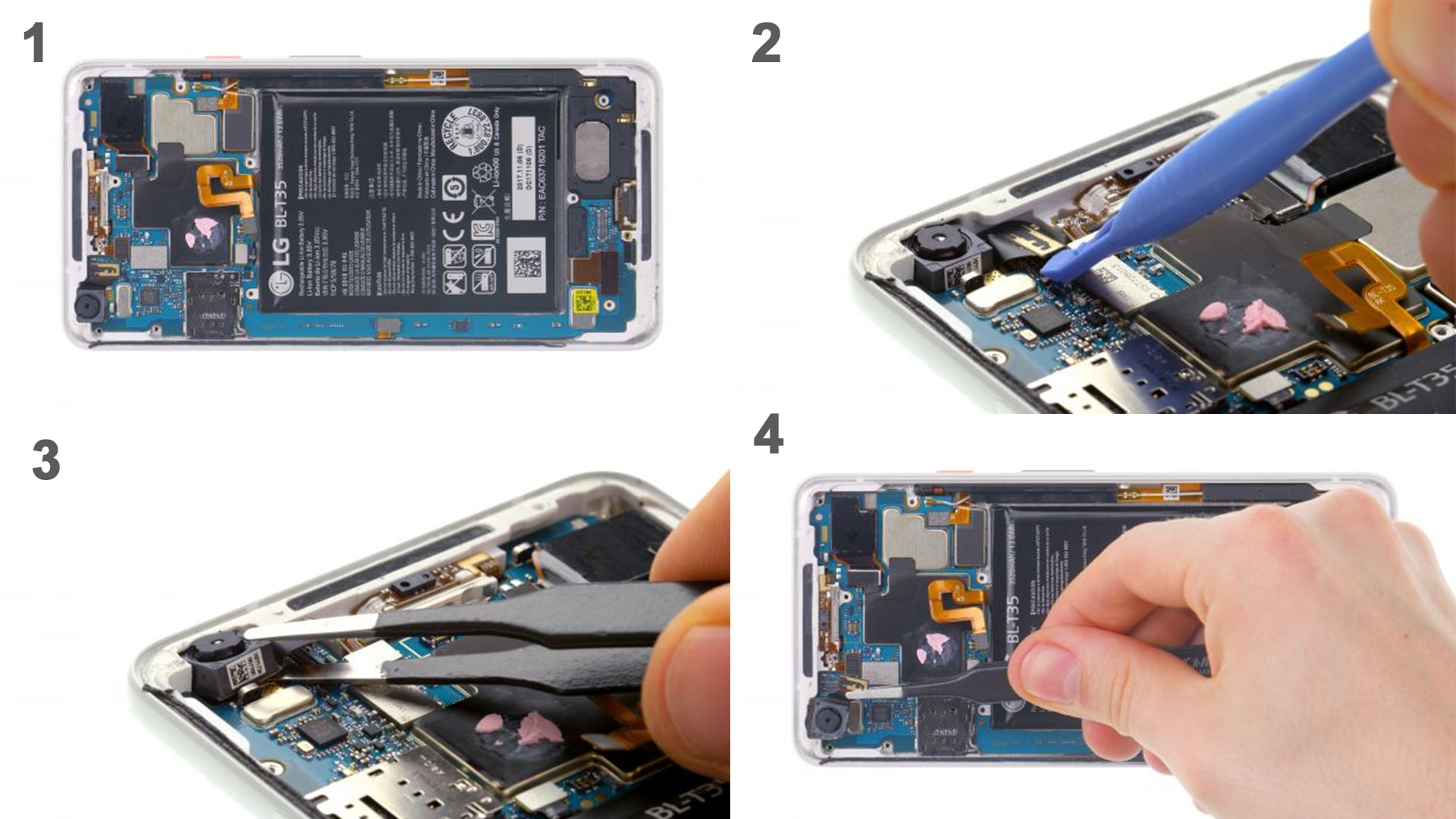

Далее отсоедините контакт батареи от материнской платы.


Отсоедините разъем фронтальной камеры и извлеките ее из устройства. Камера защелкивается на месте. Поэтому будьте очень осторожны и старайтесь не повредить материнскую плату.


Установка новой фронтальной камеры и обратная сборка Google Pixel 2 XL

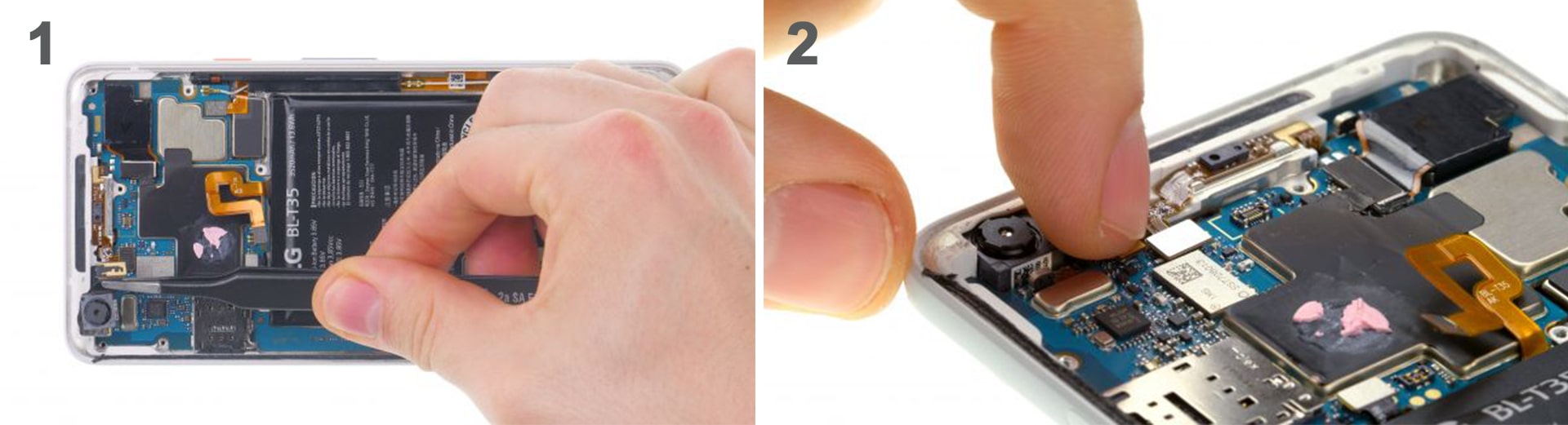

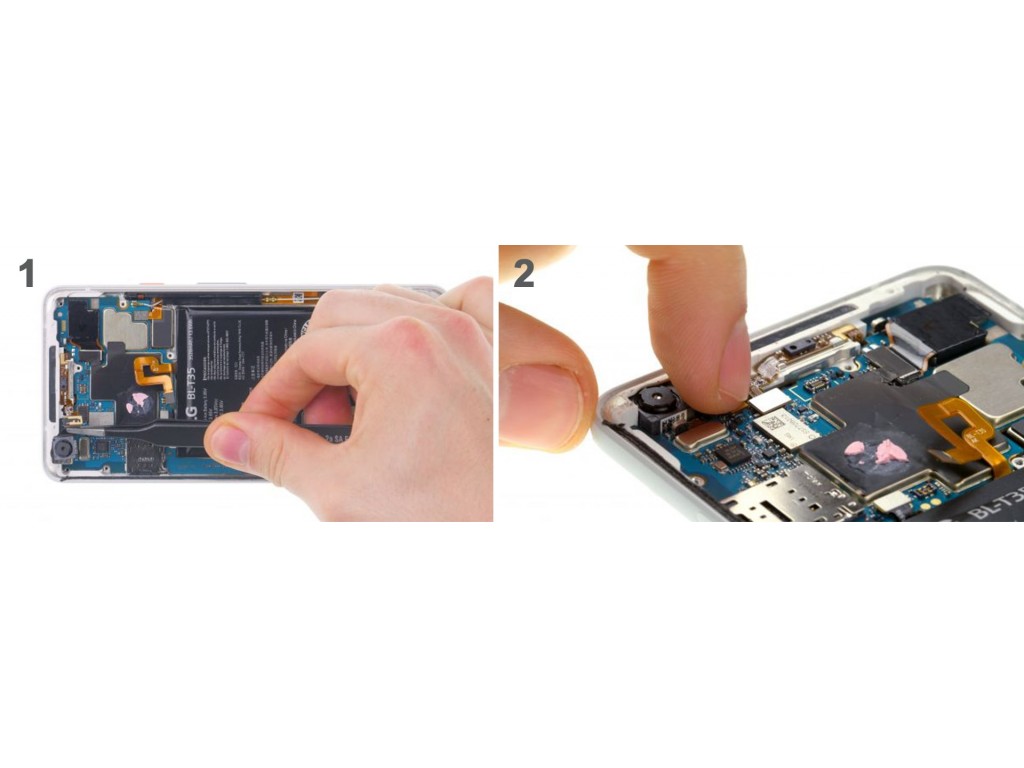

Установите новую фронтальную камеру в отверстие. Подключите разъем и нажмите на него.


Подсоедините контакт батареи к материнской плате.


Далее установите среднюю рамку в устройство и прикрутите ее отмеченными винтиками Phillips (2.7 мм).


Обязательно удалите оставшийся старый клей с рамки телефона. Тщательно очистите края шасси спиртом.


Если вы открываете дисплей, вам необходимо использовать новый клейкий стикер, чтобы закрыть устройство, поэтому вы должны заказать его перед началом ремонта. Сначала установите наклейку на дисплей с прикрепленной защитной пленкой, чтобы проверить подходит ли она по размерам. Отверстие для фронтальной камеры показывает, в какую сторону должна быть направлен стикер. Затем снимите внешнюю защитную пленку и наклейте наклейку на раму. Синяя пленка должна быть направлена ​​вверх. Клейкая рамка очень тонкая и легко рвется, поэтому нужно работать медленно и аккуратно. Сначала нажмите на верхний край наклейки и убедитесь, что она приклеилась. Затем прикрепите стикер с противоположной стороны, особое внимание уделите углам. Прижмите края к раме шасси. Синяя защитная пленка уже должна немного отслоиться. Это показывает, что наклейка сидит на раме правильно. Как только стикер будет правильно прикреплен, снимите вторую защитную пленку. Исправьте его положение, если черная наклейка с пленкой сидит неправильно. Убедитесь, что клей не выходит по краям при закрытии устройства. Затем вытащите всю внутреннюю часть наклейки, потянув за U-образный язычок.


Далее поместите дисплей на один край устройства. Подсоедините разъемы дисплея. Аккуратно нажмите на контакт на материнской плате, пока не услышите щелчок. Установите две пластиковые крышки на место и нажмите на них. Не забудьте прикрепить ленту второй пластиковой крышки.


Поместите дисплей на раму и убедитесь, что он установлен правильно. Затем нажмите на дисплей по краям чтоб клей хорошо приклеился. Клей нуждается в некотором времени для склеивания. Вы можете немного нагреть экран тертым воздухом и поместить его между двумя книгами. Будьте осторожны, чтобы не повредить экран!
