Как заменить датчик приближения Huawei P9

Необходимые инструменты и отвертки для разборки Huawei P9:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Huawei P9.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить датчик приближения в телефоне Huawei P9. Этот ремонт необходим, если стекло треснуло, экран больше не реагирует на прикосновения, или ЖК-дисплей черный или мигает.

Перед тем, как приступить к ремонту не забудьте выключить телефон, а также извлеките SIM и microSD карты.


Открутите два винтика в нижней части устройства, которые держат корпус закрытым.


Будьте очень осторожны на следующем этапе. Вы можешь пораниться о разбитое стекло. Используйте перчатки или наклейте на дисплей скотч. Поместите присоску как можно ниже на дисплей, например, там, где написано «Huawei». Если стекло слишком треснуто для присоски и создать вакуум невозможно, вы можете наклеить на дисплей скотч. Потяните за присоску, придерживая телефон, чтобы задняя крышка была прижата к столу. Как только появится зазор между дисплеем и корпусом, аккуратно вставить в него тонкий пластиковый медиатор. Сдвигайте медиатор по периметру телефона, чтобы отсоединить дисплей со всех сторон. Продолжайте осторожно тянуть за присоску вверх. Датчик отпечатков пальцев установлен на задней крышке. Гибкий плоский кабель соединяет этот датчик с материнской платой. Будьте осторожны при снятии дисплея, чтобы не повредить кабель или плату. Осторожно поднимите дисплей. Медленно откройте устройство по короткому верхнему краю, как книгу. Теперь вы должны увидеть соединительный кабель. Отсоедините кабель от материнской платы, осторожно вставив пластиковую лопатку под контакт.


Далее отсоедините белый антенный кабель от материнской платы, чтобы открутить винт под ним. Открутите два винтика, которые удерживают металическую пластину на месте. Используя пинцет, осторожно снимите пластину. Она закреплена на материнской плате как в отверстиях под винты, так и посередине. С помощью пластиковой лопатки, аккуратно отсоедините контакт батареи. Затем отсоедините широкий гибкий плоский кабель, который идет к нижней плате от материнской платы.


Теперь снимите основную камеру. Открутите два винтика, которые удерживают металическую пластину и снимите ее. Отсоедините контакт камеры от материнской платы, вставив пластиковую лопатку под контакт. Извлеките основную камеру из корпуса.


Далее снимите кнопки управления на боковой панеле. Отключите соединение с материнской платой. Кнопки управления приклеены к рамке дисплея. Вставьте металическую лопатку между кнопками и рамой. Начните сначала с одной стороны, затем продолжайте на другой стороне. Снимите кнопки.


Теперь отсоедините контакт дисплея. Открутите винт, который удерживает металическую пластину на месте. Снимите пластину с материнской платы. Отключите контакт дисплея от материнской платы. Вставьте пластиковую лопатку на край контактного разъема и осторожно выньте его.


Далее вам нужно снять материнскую плату. Два винта удерживают материнскую плату в корпусе. Открутите винты. Плата также закреплена в корпусе. Используйте пластиковую лопатку и по центру правой стороны, отсоедините плату от корпуса. Затем этой же пластиковой лопаткой осторожно извлеките материнскую плату в верхнем левом углу.

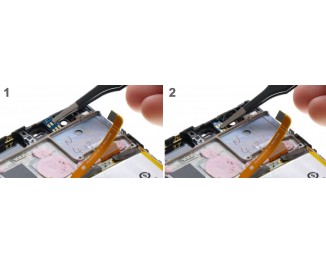

Датчик приближения приклеен к корпусу. Вставьте металическую лопатку сверху, чтобы отсоединить датчик. Снимите датчик приближения.


Установка нового датчика приближения и обратная сборка Huawei P9

Поместите новый датчик приближения в углубление и плотно прижмите его, чтобы клей хорошо приклеился.


Установите материнскую плату обратно в корпус. Нажмите на нее немного, чтобы она защелкнулась в корпус. Справа на плате есть небольшое отверстие, а слева внизу еще одно. Вкладка на корпусе должна входить в каждый. Это поможет вам правильно позиционировать доску. Теперь закрутите два винтика.


Подключите контакт дисплея к материнской плате. Установите пластину обратно на контакт. Закрутите винт, чтобы прикрепить пластину к материнской плате.


Установите кнопки управления обратно в раму. Маленькие вкладки на рамке помогут вам с позиционированием. Вкладки должны проходить через маленькие круглые отверстия в кнопках. Сильно нажмите на кнопки, чтобы клей хорошо приклеился. Подключите контактный разъем к материнской плате.


Установите основную камеру в корпус. Подключите контакт к материнской плате, осторожно вдавив разъем в гнездо. Поставьте пластину обратно, чтобы закрепить контакт. Закрепите пластину двумя винтами.


Подсоедините широкий гибкий плоский кабель к материнской плате, осторожно вдавливая контакт в гнездо, до характерного щелчка. Теперь снова подключите аккумулятор. Установите металическую пластину на место, чтобы закрепить контакты. Пластина должна цепляться как в отверстиях под винты, так и посередине. Закрепите пластину двумя винтами. Подсоедините антенный кабель к материнской плате.


Установите заднюю крышку на короткий верхний край дисплея и аккуратно подключите контакт датчика отпечатка пальца. Вы должны услышать щелчок контакта на место. Закройте устройство, сложив заднюю крышку и нажав на дисплей.


Закрутите два винта в нижней части корпуса, чтобы закрыть устройство.
