Как заменить датчик приближения Huawei Nova

Необходимые инструменты и отвертки для разборки Huawei Nova:

  • Отвертка пятизвездочная - Pentalobe P2 0.8
  • Отвертка крестовая - PH00 1.5мм
  • Присоска для демонтажа сенсорных стекол или тачскринов
  • Пластиковый медиатор
  • Пластиковая лопатка
  • Пинцет

У нас на сайте вы сможете купить необходимый набор отверток для разборки Huawei Nova.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу, как самостоятельно разобрать и заменить датчик приближения в телефоне Huawei Nova. Вам нужно такой ремонт, если ваш дисплей больше не гаснет, когда вы разговариваете по телефону, или если перестал работать автоматический контроль яркости.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Открутите два винтика в нижней части устройства, которые удерживают заднюю крышку.


Вставьте SIM-инструмент в маленькое отверстие на лотке, чтобы разблокировать лоток. Выньте лоток и карты SIM и microSD.


Будьте очень осторожны на этом этапе. Прикрепите присоску как можно ниже на заднюю крышку, например, там, где написано «Huawei». Потяните за присоску и потяните за нее вверх. В образовавшееся отверстие установите пластиковый медиатор. Переместите медиатор по краю телефона, чтобы отсоединить заднюю крышку. Продолжайте осторожно тянуть за присоску. Датчик отпечатков пальцев подключен к задней крышке. Гибкий кабель соединяет этот датчик с материнской платой. Будьте осторожны при снятии дисплея, чтобы не повредить кабель или плату. Осторожно поднимите заднюю крышку. Медленно раскройте устройство за верхний край, как книгу. Теперь вы должны увидеть гибкий кабель датчика отпечатков пальцев.


Открутите один отмеченный винтик, предварительно сняв с него наклейку. Отсоедините контак датчика отпечатка пальца. Разъем крепится к крышке и отрывается вместе с ней.


Отсоедините разъем черного гибкого кабеля батареи с помощью пластиковой лопатки.


Открутите один винтик, удерживающий металическую пластину, закрывающую разъем фронтальной камеры. Снимите пластину и с помощью пластиковой лопатки отсоедините контакт фронтальной камеры от материнской платы. Извлеките фронтальную камеру из корпуса телефона.


Далее снимите аудио разъем. Отсоедините контакт порта от материнской платы с помощью пластиковой лопатки и извлеките его из корпуса.


Далее открутите отмеченный винтик, удерживающий разъемы двух больших гибких кабелей. Снимите металическую крышку. Отсоедините два разъема гибкого кабеля на материнской плате с помощью пластиковой лопатки. Отсоедините разъем антенного кабеля на нижней плате. Теперь вы можете открутить винтик нижней пластины, закрывающей разъем большого гибкого кабеля стрелкой. Открутите винт нижней пластины и снимите пластину. С помощью пластиковой лопатки отсоедините разъем, а затем отсоедините гибкий кабель.


Отсоедините разъем антенного кабеля. Открутите три оставшихся винта от материнской платы. Аккуратно поднимите гибкий кабель аккумулятора. Снимите всю материнскую плату (включая основную камеру). Вы всегда должны отсоединять разъем батареи сразу после открытия устройства. На этом этапе вы просто отсоединяете кабель аккумулятора.

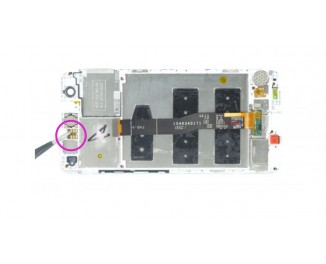

Осторожно прогрейте датчик приближения, используя фен, чтобы растопить клей под ним. Осторожно ослабьте датчик приближения с помощью металлической лопатки и снимите его.


Установка нового датчика приближения и обратная сборка Huawei Nova

Вставьте новый датчик приближения в дисплей и нажмите на него, чтобы он приклеился.


Вставьте материнскую плату в новый дисплей. Убедитесь, что основная камера вставлена в кронштейн. Закрутите три винта в отверстия на углах материнской платы. Подсоедините антенный кабель к материнской плате. Сначала поместите разъем прямо над его гнездом. Затем осторожно нажмите на разъем, чтобы он защелкнулся на месте.


Поместите большой гибкий кабель стрелкой между двумя платами. Подсоедините разъем к нижней плате. Убедитесь, что стрелка отображается вверх (по направлению к материнской плате). Поместите пластину кронштейна над разъемом, зафиксируйте его закрутив отмеченный винтик. Подсоедините антенный кабель к нижней плате. Сначала обведите вибро мотор. Затем поместите вилку прямо над гнездом. Затем нажмите на штекер с помощью пластиковой лопатки, пока он не защелкнется на месте. (Повторите этот шаг на другом конце антенного кабеля, если он не подключен.) Нажмите на черный гибкий кабель аккумулятора, чтобы он приклеился. Не подключайте батарею! Подсоедините большой гибкий кабель со стрелкой к материнской плате. Подсоедините средний гибкий кабель к материнской плате. Поместите кронштейн на разъемы двух больших гибких кабелей, зафиксируйте его и закрепите с помощью винта.


Вставьте аудио порт в дисплей. Подсоедините разъем аудио порта к материнской плате.


Вставьте фронтальную камеру в дисплей. Аккуратно подключите разъем фронтальной камеры к материнской плате. Поместите пластину на разъемы наушника и фронтальной камеры, зафиксируйте ее и закрепите с помощью винта.


Теперь подключите контакт аккумулятора.


Подсоедините разъем датчика отпечатков пальцев на задней крышке к материнской плате. Разъем дисплея подключен к металлической пластине. Зафиксируйте металлическую пластину и слегка нажмите на разъем. Закрутите отмеченный винтик. Прикрепите круглый индикатор влажности на винт, если он у вас остался.


Сначала зафиксируйте заднюю крышку у верхнего края (рядом с камерой), а затем поместите ее на дисплей. Аккуратно надавите на заднюю крышку, чтобы она встала на место.


Вставьте лоток для SIM-карты и ваши карты обратно в устройство. Убедитесь, что лоток расположен правильно.


Закрутите два отмеченных винтика в нижней части корпуса, которые удерживают крышку закрытой.
