Как заменить дисплей Huawei Mate S

Необходимые инструменты и отвертки для разборки Huawei Mate S:

  • Отвертка Torx T2
  • Отвертка PH00 1.5мм
  • Присоска для снятия дисплея
  • Пластиковый медиатор
  • Пластиковая лопатка
  • Пинцет

У нас на сайте вы сможете купить необходимый набор отверток для разборки Huawei Mate S.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу, как самостоятельно разобрать и заменить дисплей в телефоне Huawei Mate S.

Перед тем, как начать ремонт не забудьте выключить телефон, а также извлеките SIM и microSD карты.


Теперь открутите два винтика в нижней части устройства, которые держат корпус закрытым.


Будьте очень осторожны на этом этапе. Вы можете пораниться о разбитое стекло. Используйте перчатки или заклейте дисплей скотчем. Установите присоску как можно ниже на дисплей, например, там, где написано «Huawei». Если стекло слишком треснуло, для того, чтобы создать вакуум, вы можете заклеить дисплей скотчем. Потяните за присоску, как только появится зазор между дисплеем и корпусом, вы можете аккуратно вставить пластиковый медиатор. Также переместите медиатор по краям, чтобы отсоединить дисплей по бокам. Продолжайте осторожно тянуть за присоску. Датчик отпечатков пальцев установлен на задней крышке. Гибкий плоский кабель соединяет этот датчик с материнской платой. Будьте осторожны при снятии дисплея, чтобы не повредить кабель или плату. Осторожно поднимите дисплей. Медленно откройте устройство по короткому верхнему краю, как книгу. Теперь вы должны увидеть соединительный кабель. Отсоедините кабель от материнской платы, осторожно вставив пластиковую лопатку под контакт.


Отсоедините защитную пластину от материнской платы. Металическая пластина зацеплена в трех местах. Вставьте пинцет под пластину и осторожно отсоедините ее. Отсоедините контакт батареи от материнской платы. Аккуратно вставьте пластиковую лопатку чуть ниже контакта и отсоедините его.


Осторожно отсоедините контакт аудио разъема с помощью пластиковой лопатки. Затем извлеките разъем из корпуса.


Основная камера удерживается на месте с помощью металической пластины. Возьмите пластину с помощью пинцета, осторожно отсоедините ее и снимите. Используя пластиковую лопатку, осторожно отсоедините разъем от печатной платы. Снимите основную камеру.


Далее отсоедините контакт кнопок управления от материнской платы. Кнопки управления приклеены к рамке дисплея сбоку. Вставьте металическую лопатку между рамой и кабелем, чтобы отделить клей. Начните с отдельной кнопки. Затем отсоедините две другие кнопки от рамы. Снимите кабель.


Теперь отсоедините разъем дисплея от материнской платы. Вставьте пластиковую лопатку чуть ниже контакта и отсоедините его. Далее отсоедините соединительный кабель для нижней платы. Затем отсоедините антенный кабель от платы. Не тяните за кабель, потому что вы можете разорвать разъем.

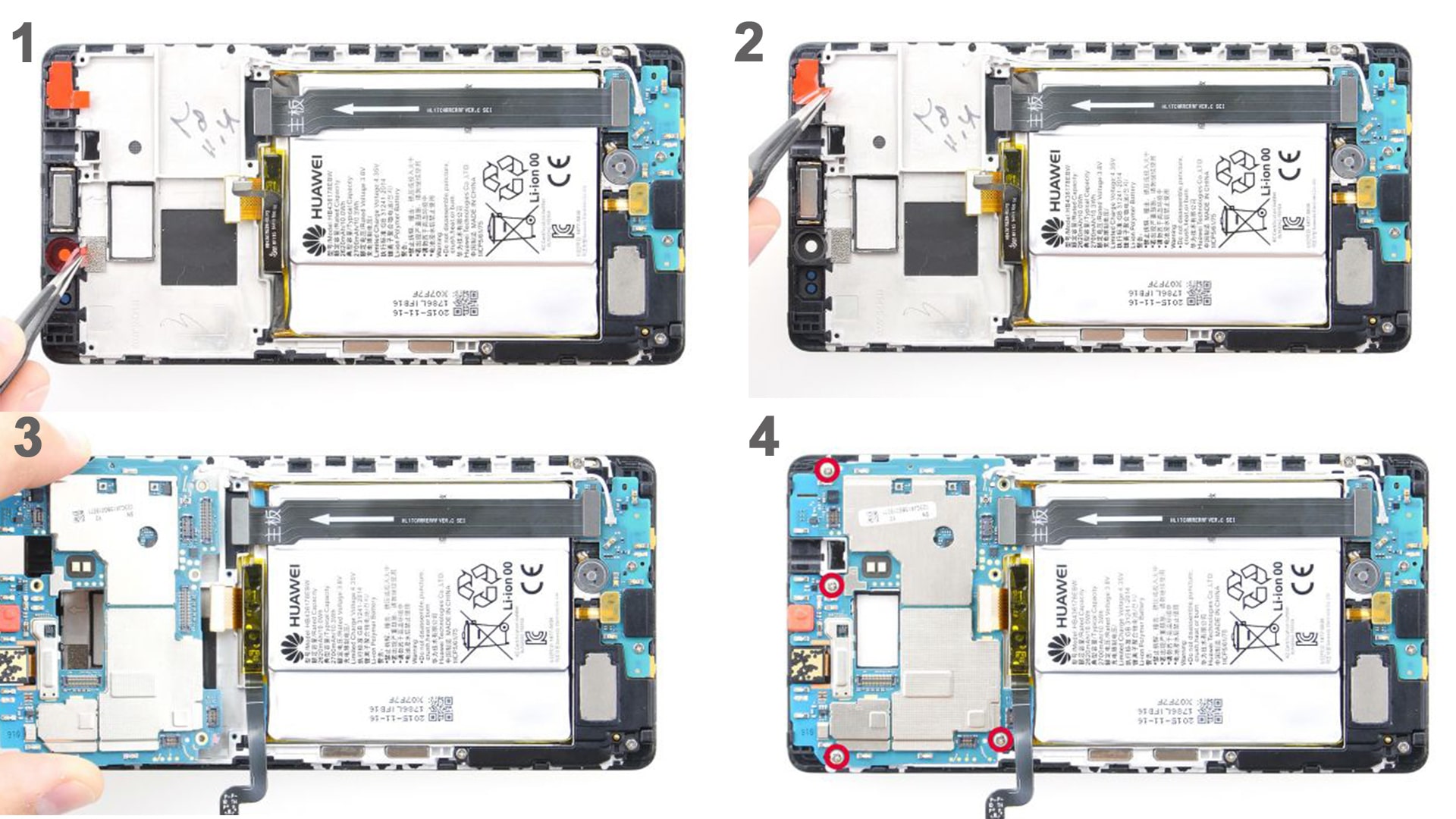

Открутите четыре винтика, которые удерживают материнскую плату. Осторожно отсоедините материнскую плату с правой стороны с помощью пластиковой лопатки. Точно также отсоедините плату с левой стороны. Снимите материнскую плату с корпуса.


С помощью пластиковой лопатки отсоедините контакт динамика от нижней платы. Вставьте лопатку чуть ниже контакта и осторожно отсоедините его. Снимите соединительный кабель для материнской платы. Осторожно отсоедините антенный кабель. Не тяните за кабель, потому что вы можете разорвать разъем. Затем извлеките антенный кабель из направляющей в рамке дисплея.


Порт USB находится на нижней плате. Открутите два винта, удерживающие плату на месте. Плата также закреплена на раме. Используя пластиковую лопатку, осторожно отсоедините плату от корпуса. Снимите плату.


В корпусе находятся две клейкие ленты, удерживающие аккумулятор. Концы клейких полосок прикреплены к верху (синие концы на рисунке). Используйте пинцет, чтобы отделить их. После того, как вы отсоединили концы, вы можете медленно и осторожно тянуть их под прямым углом без рывков. Вытащите одну полосу за другой. Не беспокойтесь, если одна из полосок порвется, и вы не сможете удалить ее полностью. С помощью пластиковой лопатки отсоедините аккумулятор от корпуса, а затем извлеките аккумулятор. Вставьте плоский тупой конец лопатки чуть ниже батареи и поднимите ее.

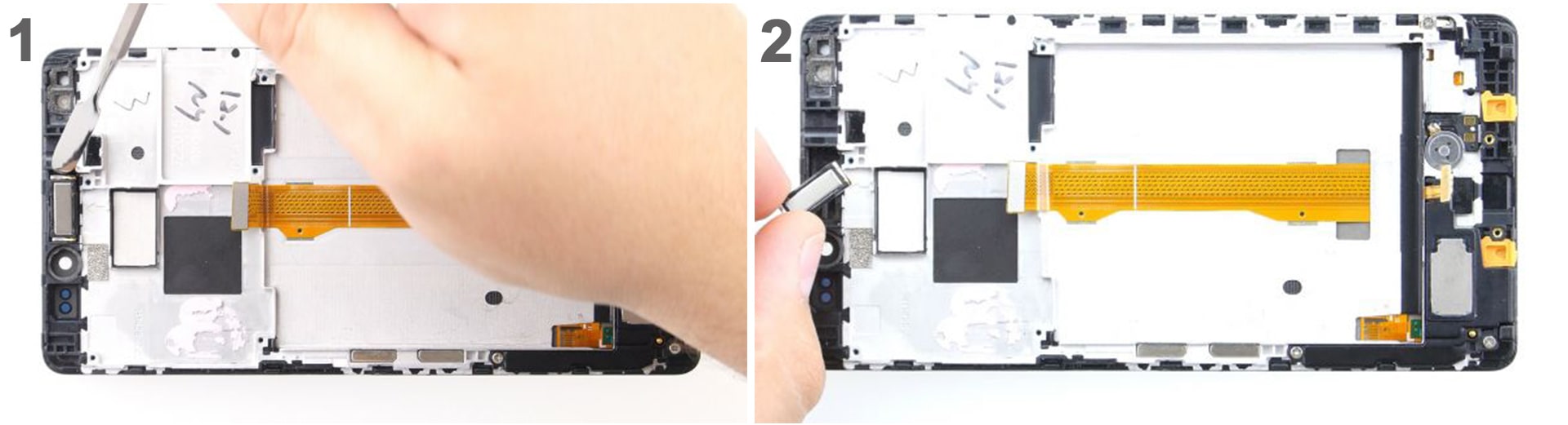

Используя металическую лопатку, отсоедините слуховой динамик от корпуса. Поддев с правой стороны и извлеките слуховой динамик.

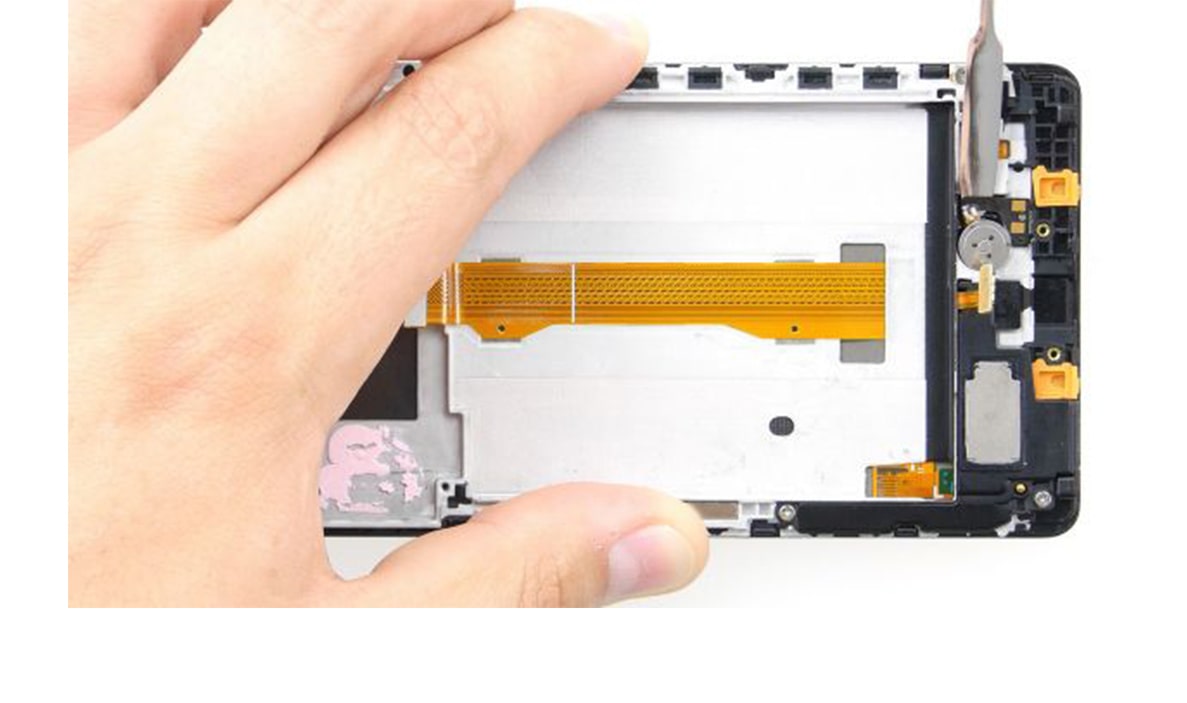

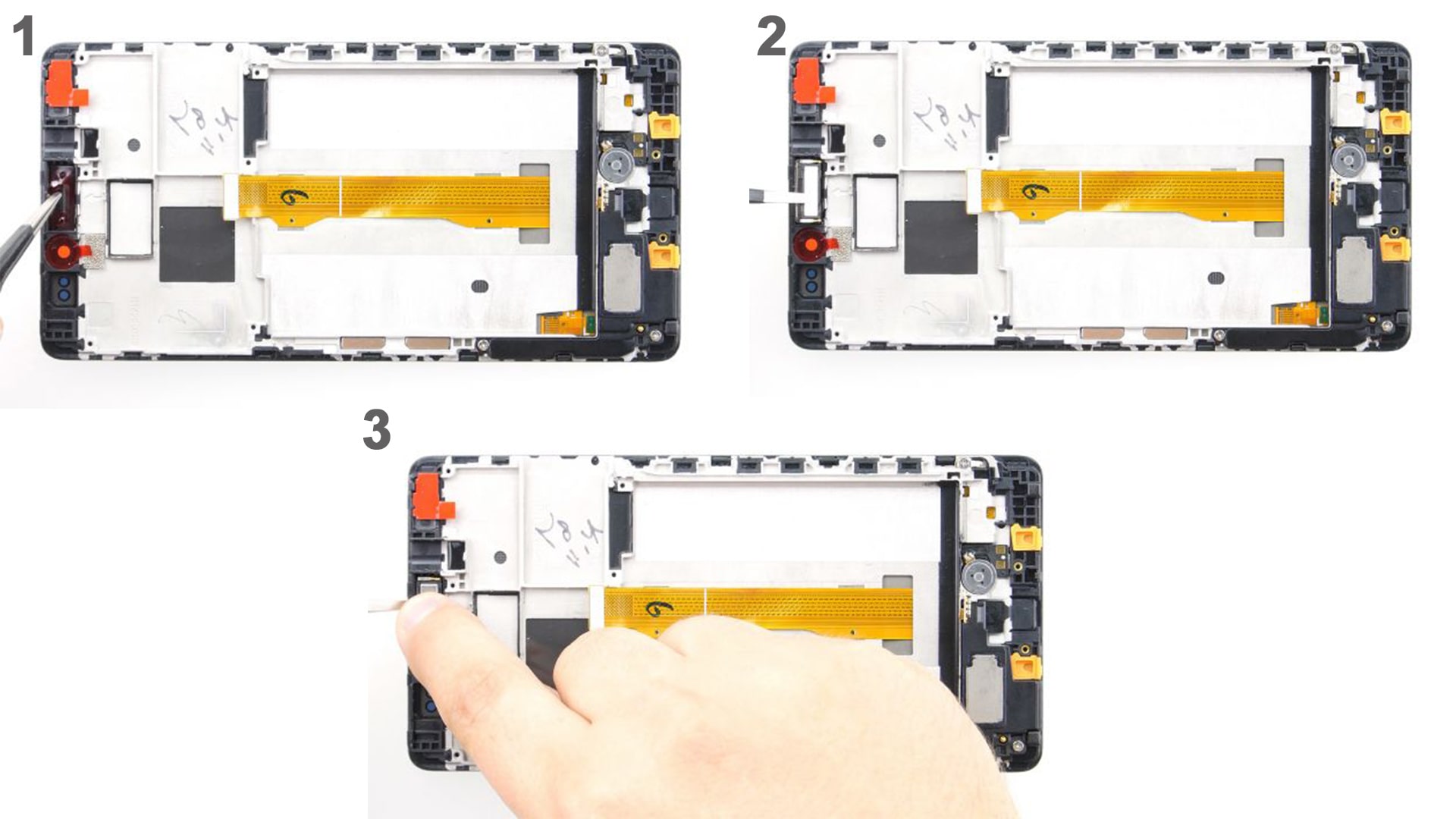

Вибро мотор приклеен к корпусу. Используя металическую лопатку, аккуратно отсоедините мотор. Вставьте лопатку под контакты и удалите клей.


Открутите два винта, которые крепят динамик к корпусу. Динамик тоже слегка приклеен на место. Отсоедините динамик, вставив под него пластиковую лопатку и подняв его. Снимите динамик.


Установка нового дисплея и обратная сборка Huawei Mate S

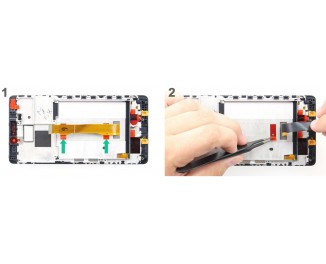

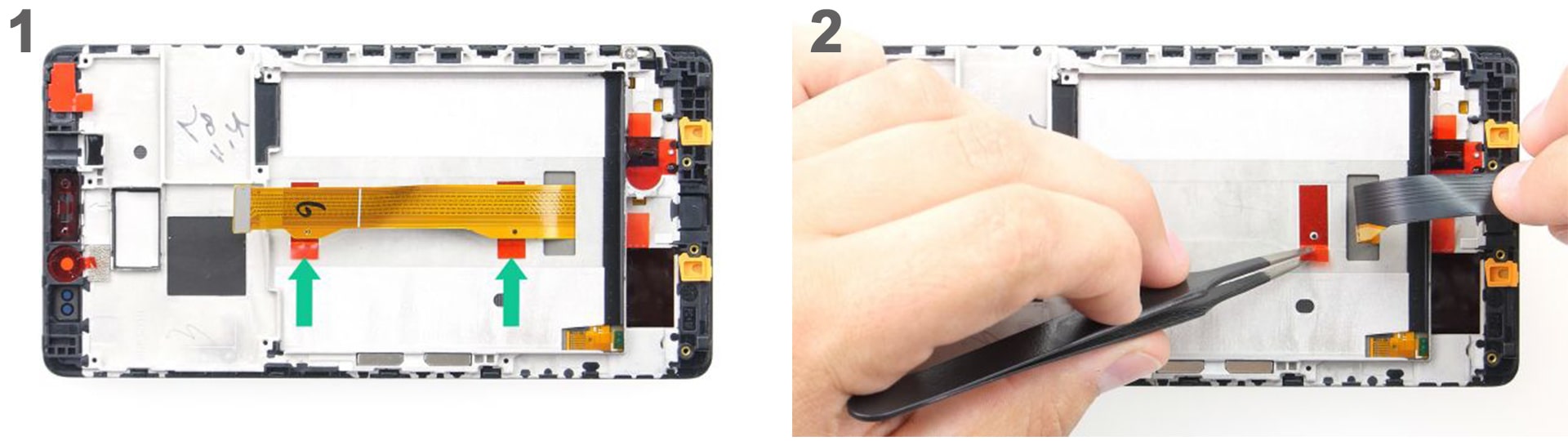

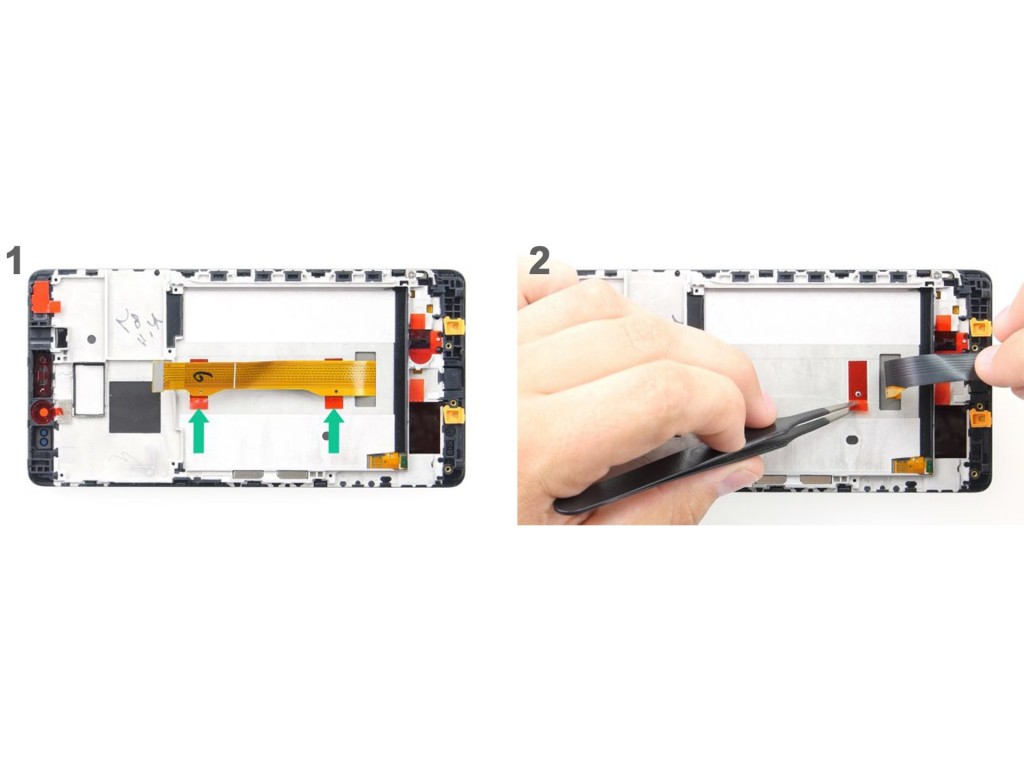

Теперь подготовьте новый дисплей к установке. Прикрепите кабель дисплея к рамке. Снимите защитные пленки со всех клейких поверхностей дисплея. Вставьте кабель дисплея на место. Убедитесь, что весь кабель лежит ровно.

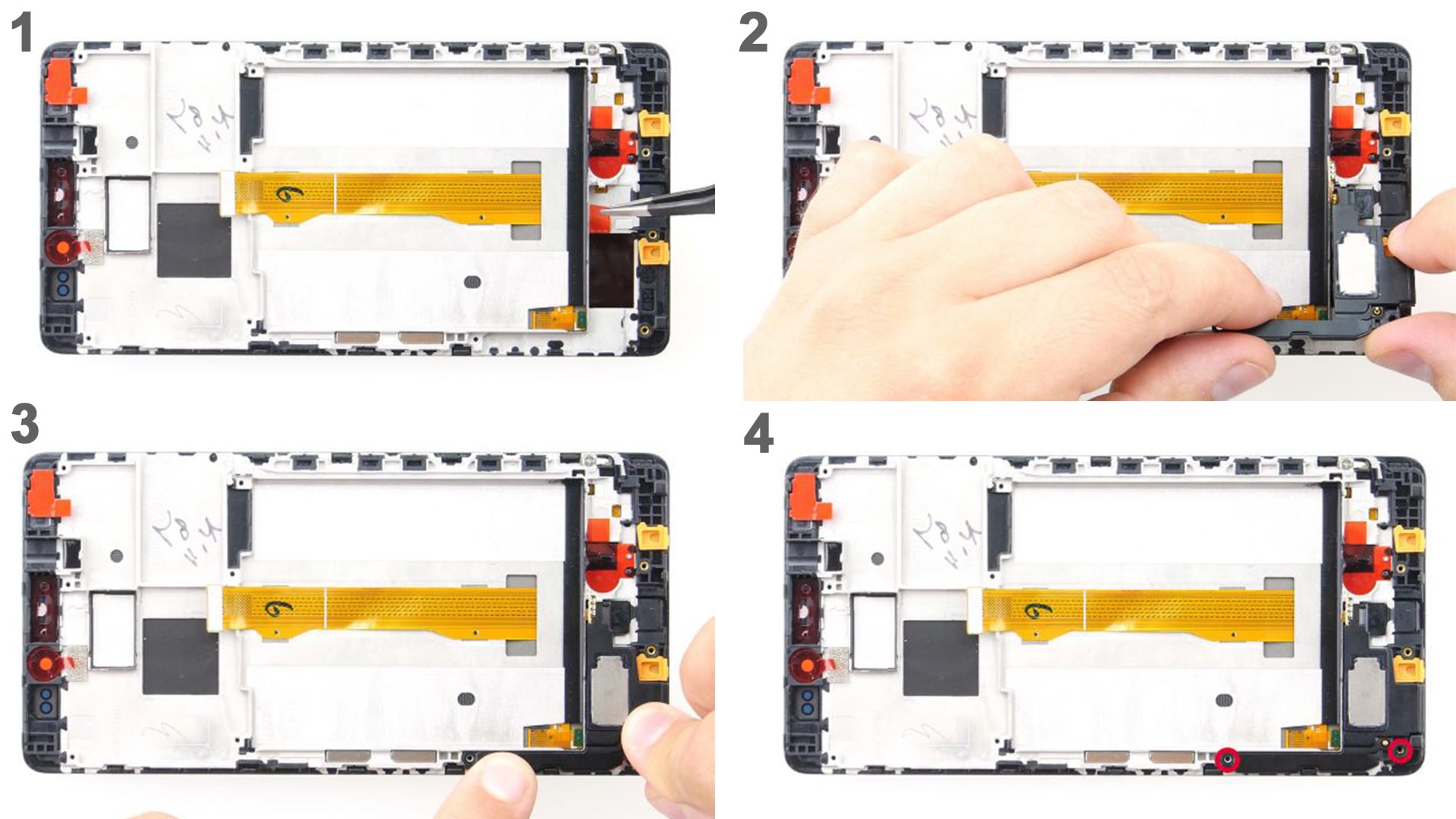

Снимите красную защитную пленку с клейкой поверхности. Затем снова установите динамик. Убедитесь, что он правильно расположен. Надежно прижмите его пальцами, чтобы клей лучше приклеился. Затем закрепите динамик двумя винтами.

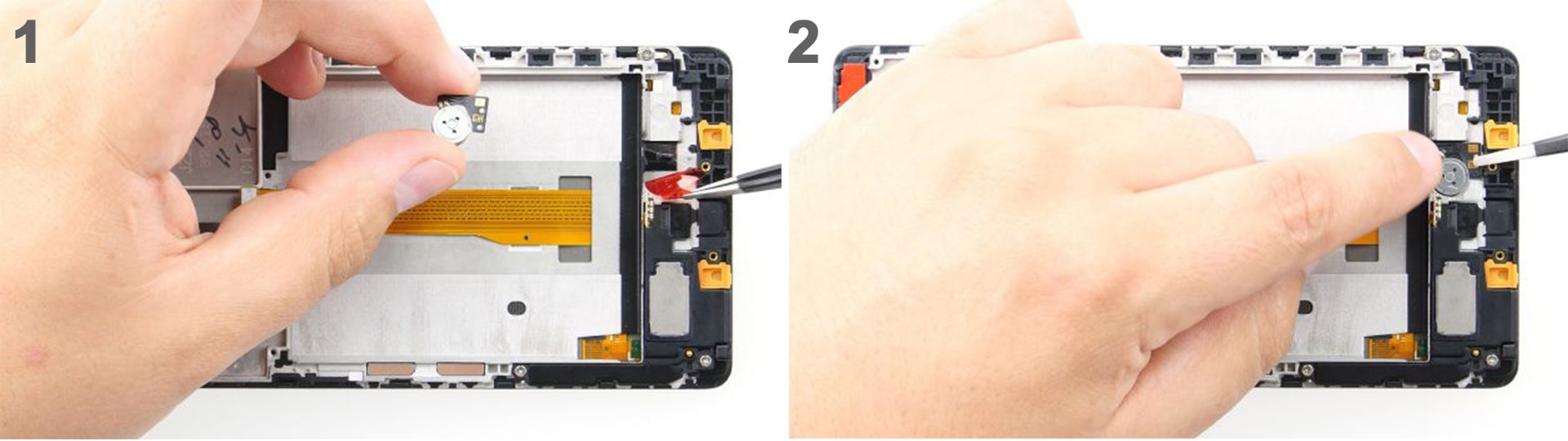

Теперь установите двигатель вибро мотора обратно в корпус. Убедитесь, что вы направили два отверстия в кабеле на два выступа в раме. Аккуратно надавите вибро мотор, чтоб клей лучше приклеился.


Вставьте слуховой динамик обратно в корпус и аккуратно прижмите его к проклеенному месту.


Прежде чем вы сможете установить новую батарею, вы должны прикрепить клейкие ленты. Поверните аккумулятор обратной стороной. Клейкие полоски удерживают аккумулятор в устройстве. Прикрепите клейкие полоски так, чтобы концы остались длиннее чем сама батарея . Переверните аккумулятор и удалите защитную пленку с концов клейкой ленты. Таким образом, вы можете легко извлечь аккумулятор, если вам нужно восстановить телефон снова. Поверните аккумулятор обратно и удалите защитную пленку с клейкой ленты. Аккумулятор готов к установке. В этом руководстве я используем клейкие ленты с iPhone 6. На момент съемки фотографий оригинальных клейких лент не было.


Положите аккумулятор в отсек в корпусе. Убедитесь, что он выровнен правильно. Контакт батареи должен быть совмещен с контактом дисплея. Затем плотно прижмите аккумулятор пальцами, чтобы клей лучше приклеился.


Вставьте плату с USB-портом обратно в корпус. Убедитесь, что плата выровнена по правому краю и контакт динамика не застрял под платой. Нажмите на плату, чтобы она защелкнулась в раме, а затем закрепите ее двумя винтами.


Подсоедините антенный кабель к нижней плате. Затем вставьте кабель обратно в направляющую. Когда кабель находится на направляющей, проведите по нему пальцем, чтобы прижать его к направляющей. Вставьте соединительный кабель для материнской платы обратно в гнездо на нижней плате. Убедитесь, что кабель правильно расположен. Кончик белой стрелки на кабеле должен указывать в вверх от нижней платы. Снова подключите нижнюю плату к динамику.


Снимите красную защитную пленку с клейкой поверхности передней камеры и датчика приближения. Установите материнскую плату обратно в корпус. Убедитесь, что кабели не застряли под платой. Надавите на нее пальцами, чтобы она защелкнулся в корпусе. Закрепите материнскую плату четырьмя винтами.


Подсоедините антенный кабель к материнской плате. Подсоедините контакт к гнезду. Затем снова подключите контакт между соединительным кабелем и материнской платой. Подключите дисплей к плате.


Установите кнопки управления обратно в раму корпуса. Убедитесь, что маленькие отверстия в кабеле проходят через выступы на раме. Надежно прижмите весь кабель к боковой части рамы, чтобы клей приклеился. Подключите контактный разъем к плате.


Установите основную камеру обратно в корпус. Подключите контактный разъем к материнской плате. Закрепите камеру с помощью пластины.


Вставьте аудио разъем обратно в устройство. Подключите контактный разъем к материнской плате.


Снова подключите контакт батареи к материнской плате, осторожно нажав пальцем на контакт до щелчка. Установите металическую пластину сверху контакта и закрепите ее двумя винтиками.


Установите заднюю крышку на короткий верхний край дисплея и аккуратно подключите контакт датчика отпечатка пальца. Закройте устройство, сложив заднюю крышку и нажав на дисплей.


Теперь закрутите два винтика.


Установите SIM и microSD карты. Включите устройство и перетащите любое приложение на весь экран. Перетащите приложение один раз по всей границе, а затем зигзагообразно по экрану. Приложение всегда должно следовать за вашим пальцем. Затем снова проверьте яркость дисплея, перетащив ползунок яркости до минимума и максимума.
