Как заменить дисплей Huawei P10

Необходимые инструменты и отвертки для разборки Huawei Nova:

  • Отвертка крестовая (PH00) – 1.5мм
  • Отвертка пятизвездочная (Pentalobe) - 0,8мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Huawei Nova.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить дисплей в телефоне Huawei P10. В этом ремонте, я заменяю полностью весь дисплей, а не только стекло. Возможно, вам придется повторно использовать мелкие детали из старого дисплея, в зависимости от того, как оборудована новая запчасть.

Huawei P10 довольно легко отремонтировать, потому что экран не приклеен к раме и не так много разных типов винтов.

Перед началом ремонта не забудьте выключить телефон, а также извлеките SIM-карту.

Первым шагом вам нужно открутить отмеченные винты, которые расположены справа и слева от порта USB.


Теперь вы можете снять заднюю крышку. Дисплей в этой модели не приклеен. Прикрепите присоску к дисплею над кнопкой «Домой». Потяните за присоску и с помощью пластикового медиатора сделайте небольшой зазор между корпусом и дисплеем. Слегка проверните медиатор, чтобы открыть дисплей. Повторите такое же действие с другой стороны телефоны. Внимание: дисплей по-прежнему подключен с помощью тонкого гибкого кабеля для кнопок режима ожидания и громкости. Отсоедините этот гибкий кабель от материнской платы с помощью пластикового инструмента.


Отсоедините аккумулятор, чтобы предотвратить короткие замыкания во время ремонта. Снимите кронштейн над разъемом аккумулятора. Отсоедините разъем с помощью пластикового инструмента.


Открутите отмеченные винты. Затем осторожно снимите крышку. Крышка закреплена в нескольких точках. И Отсоедините гибкий кабель.


Теперь вам нужно снять материнскую плату. Теперь открутите отмеченные винтики. На одном из винтов наклеен белый индикатор влажности, который вам нужно оставить для обратной сборки. Отсоедините отмеченные разъемы. Будьте осторожны, чтобы не повредить разъем на материнской плате. Затем снимите кронштейн и отделите нижележащий разъем. Теперь вы можете аккуратно снять материнскую плату с помощью плоской лопатки.


Аккумулятор приклеен к корпусу двумя клейкими полосками. Одну из клейких полосок можно вытащить. Медленно потяните, чтобы удалить полоску. Следите за тем, чтоб полоска не порвалась. Теперь вы можете вставить плоский инструмент со стороны без клейкой полоски. Будьте осторожны, чтобы не погнуть аккумулятор и не поцарапать корпус. Постепенно вставьте инструмент под аккумулятор; не пытайся слишком сильно и глубоко вставить инструмент. Если клей слишком сильный, вы можете прогреть теплым воздухом, с помощью фена, чтобы немного размягчить его. Никогда не нагревайте батарею напрямую. Переверните устройство и нагрейте сторону дисплея.


Излеките из корпуса слуховой динамик.


Поднимите маленький чип с датчиком приближения. Этот датчик отключает ваш дисплей, когда вы подносите телефон к уху. С одной стороны есть небольшое отверстие, куда можно вставить тонкий инструмент.


Отсоедините разъем аудио порта и извлеките его.


Отсоедините отмеченный разъем и извлеките динамик.


Отключите антенну от платы USB, слегка повернув пинцет. Антенный кабель крепится к плате, поэтому освободите кронштейны. Винт удерживающий плату на месте должен быть выкручен в предыдущих шагах. Теперь вы можете осторожно извлечь ее.


Извлеките антенный кабель из направляющей на краю корпуса.


Теперь снимите вибро мотор. Вставьте плоский инструмент под его гибкий кабель и осторожно отклейте вибро мотор.


Установка нового дисплея и обратная сборка Huawei P10

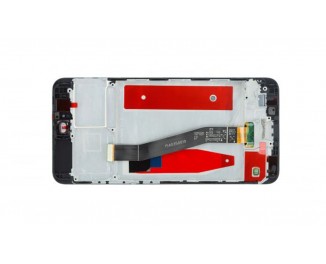

Теперь подготовьте новый дисплей. Сравните новый дисплей со старым и повторно используйте все недостающие детали. Затем удалите защитные пленки со всех клейких поверхностей.


Вставьте вибромотор в отверстие и нажмите на него.


Затем поместите антенный кабель обратно в направляющую на край корпуса. Согнутый конец кабеля идет к плате USB.


Установите плату USB на место. Поместите штекер антенны в гнездо и осторожно надавите на него. Вставьте кабель обратно в кронштейны на плате USB.


Установите динамик на место и слегка нажмите на него. Затем подключите разъем динамика.


Вставьте аудиоразъем в отверстие и слегка нажмите на него. Присоедините разъем аудио порта.


Поместите датчик приближения в его отверстие и нажмите на него. Золотые контакты должны быть направлены вверх.


Затем вставьте слуховой динамик в отверстие и нажмите на него. Маленькая вкладка на краю должна указывать вверх.


Вставьте аккумулятор в устройство и нажмите на него.


Вставьте материнскую плату обратно в устройство и нажмите на нее. Будьте осторожны, чтобы не повредить кабели снизу. Проверьте, правильно ли установлены камеры. Затем прикрепите большой разъем к материнской плате. Наденьте кронштейн. Разместите антенный разъем над гнездом и нажмите на него. Поместите гибкий кабель сод стрелкой над аккумулятором. Стрелка должна указывать вверх. Теперь закрепите материнскую плату с помощью винтов. Если возможно, установите индикатор влажности на винт кронштейна.


Теперь подключите разъем широкого гибкого кабеля к плате USB. Установите крышку разъема на плату USB и прикрутите ее. Убедитесь, что металлические выступы правильно защелкиваются сверху и снизу. Не забудьте закрутить винт для платы USB.


Подключите аккумулятор к материнской плате. Прикрепите кронштейн и закрутите отмеченный винтик.


Поместите задний корпус рядом с дисплеем и подключите гибкий кабель датчика отпечатка пальца к материнской плате. Затем сложите дисплей в задний корпус и сдвиньте во вкладки на верхнем крае. Теперь защелкните дисплей в корпусе.


Закрутите два отмеченных винтика рядом с портом USB. С помощью отвертки Pentalobe.

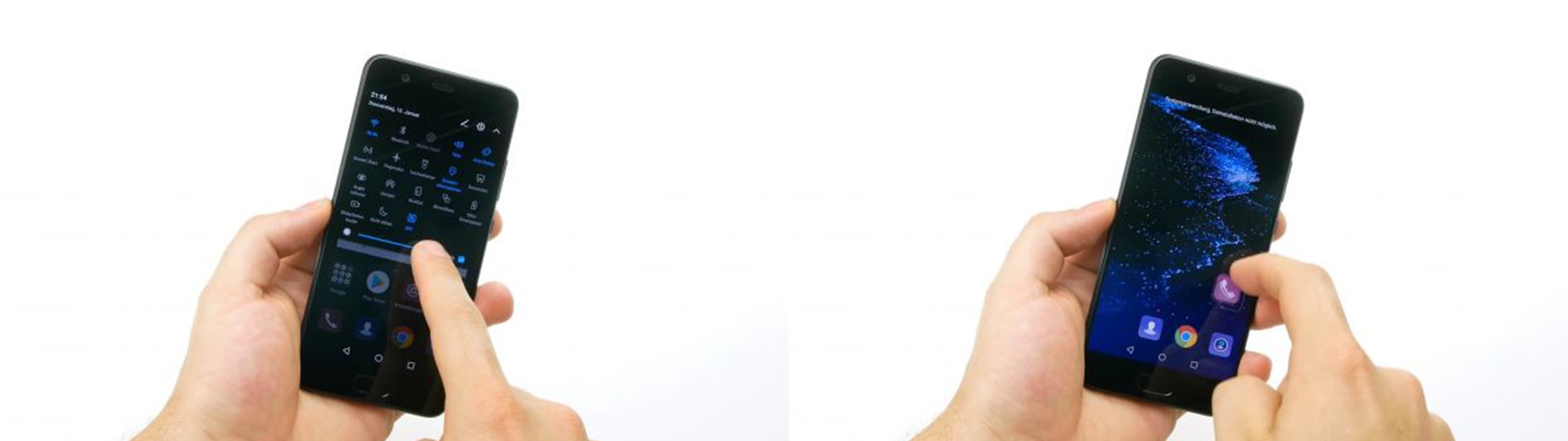

Включите устройство и проверьте яркость дисплея, сдвинув ползунок яркости до минимума и максимума. Затем протестируйте любое приложение на экране, чтобы протестировать сенсорную функцию. Потяните приложение по всему краю, а затем зигзагообразно по экрану. Приложение всегда должно следовать за вашим пальцем.
