Как заменить дисплей Huawei P8 lite

Необходимые инструменты и отвертки для разборки Huawei P8 lite:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Huawei P8 lite.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить дисплей в телефоне Huawei P8 lite. Этот ремонт необходим, если стекло треснуло, экран больше не реагирует на прикосновения, или ЖК-дисплей стал черным или мигает.

Перед тем, как приступить к ремонту не забудьте выключить телефон, а также извлеките SIM карту и microSD.

Первым шагом вам нужно снять заднюю крышку. Осторожно отсоедините заднюю крышку от рамы корпуса. Задняя крышка закреплена на раме в нескольких точках. Отсоедините защелки, вставив пластиковый медиатор между задней крышкой и рамой. Повторите этот процесс для всего устройства со всех сторон. Снимите заднюю крышку вашего устройства.


Открутите семь винтов, которые удерживают динамик на месте. Извлеките динамик из вашего устройства.


Далее открутите три винтика. Снимите металлическую крышку с вашего устройства. Аккуратно отсоедините контакт батареи от печатной платы с помощью пластиковой лопатки. Убедитесь, что вы не повредили и не сломали какие-либо части платы. Отключите контакт дисплея таким же образом.


Далее открутите 7 винтиков, которые крепят крышку к устройству. Крышка состоит из двух частей. Осторожно снимите верхнюю крышку большего размера с помощью пинцета. Контакт антенны NFC приклеен к нижней части меньшей крышки. Переверните крышку, чтобы вы могли отсоединить контакт. Осторожно отсоедините контакт, Также снимите маленькую крышку.


Отключите контакт сенсорного экрана от материнской платы. Вставьте инструмент под контакт и поднимите его. Теперь отсоедините кабель для датчиков таким же образом. Контакт для кнопок управления закреплен небольшим кронштейном. Поднимите кронштейн, чтобы освободить контакт, а затем осторожно вытяните кабель. Чтобы не повредить кабель, не тяните и не сгибайте его слишком сильно. Снимите кнопки управления с устройства.


Поднимите печатную плату с вашего устройства. Вставьте пластиковую лопатку под плату и поднимите ее. Теперь снимите плату.

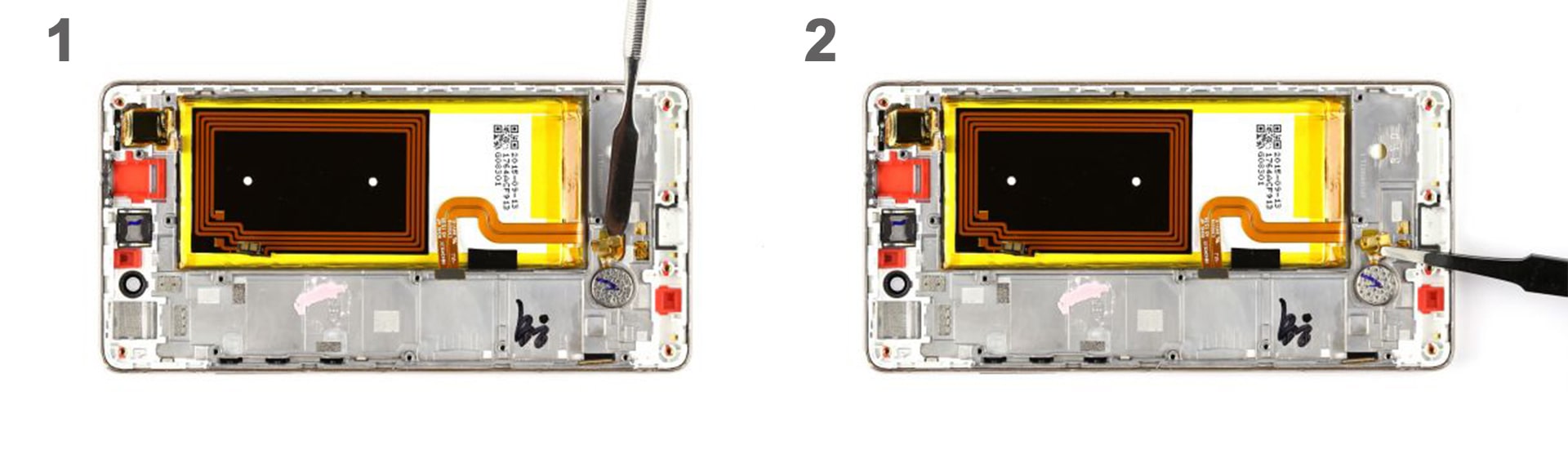

Вибро мотор приклеен к корпусу. Используя металическую лопатку, аккуратно отсоедините вибро мото. Снимите мотор с вашего устройства.

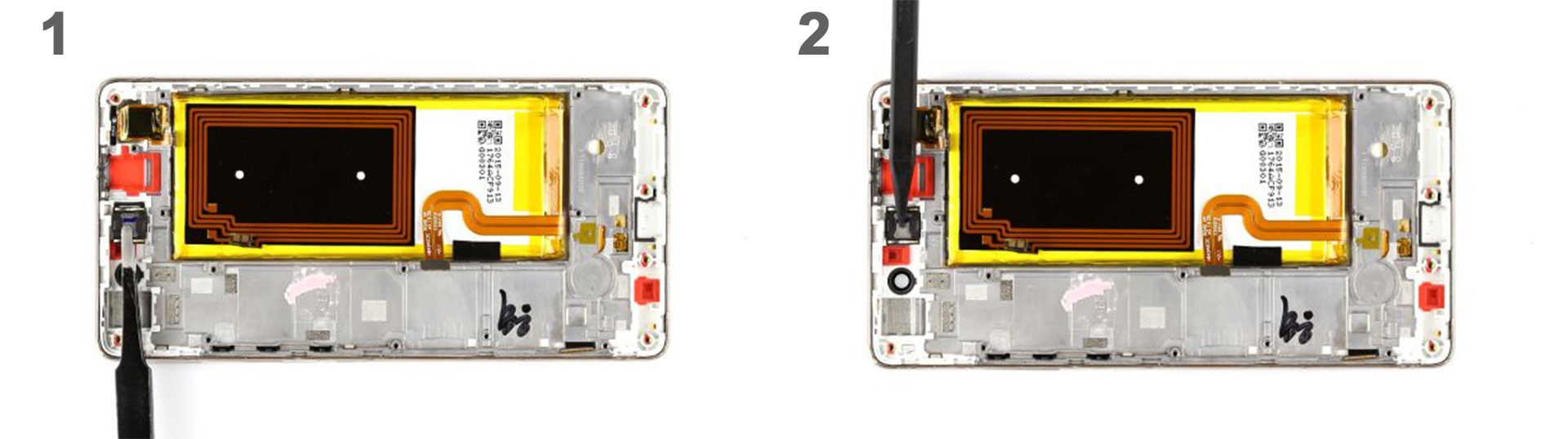

Слуховой динамик приклеен. Используя металическую лопатку, аккуратно отсоедините слуховой динамик от устройства и снимите его.

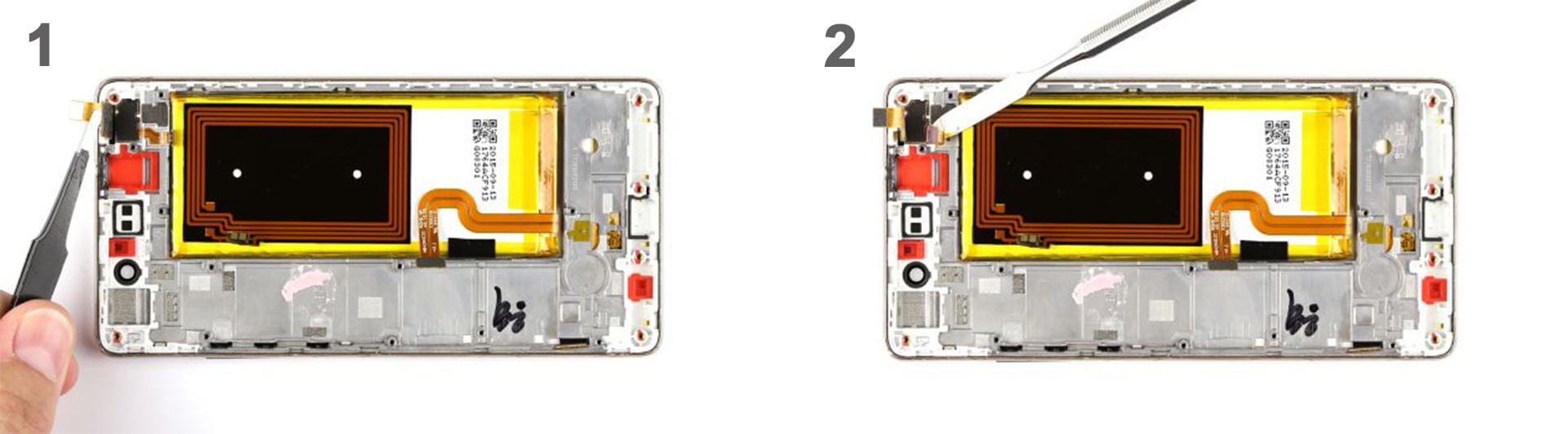

Снимите датчики приближения и яркости. Два датчика объединены в один компонент и спрятаны под сенсорным экраном. Аккуратно сложите разъем сенсорного экрана, чтобы снять датчики. Датчики находятся в углублении и приклеены к корпусу. Аккуратно вставьте металическую лопатку между корпусом и датчиками, чтобы отсоединить их. Снимите датчики.


Установка нового дисплея и обратная сборка Huawei P8 lite

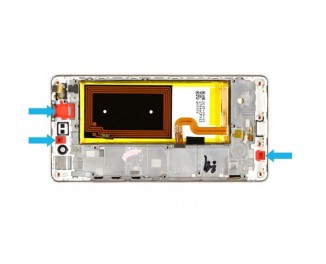

Не все запасные части имеют одинаковые характеристики. Возможно, вам придется перенести несколько частей, например, три красных резиновых разъема для аудио порта, голосового и внешнего микрофона.

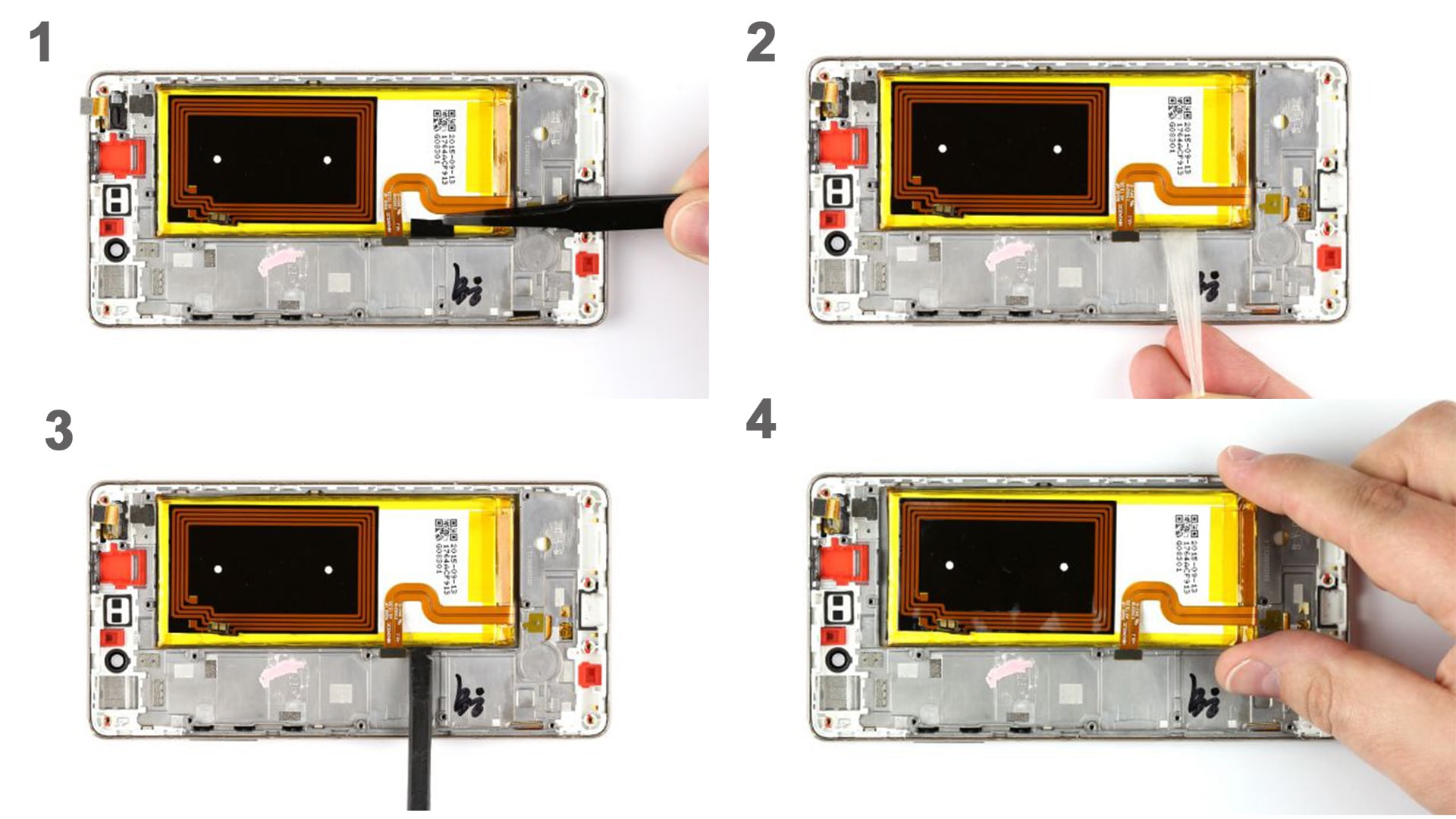

Аккумулятор хорошо приклеен к корпусу телефона. На боковой стороне батареи прикреплен черный язычок, за который можно извлечь из батареи. Потяните медленно, но не сильно и не резко. К нему прикреплена эластичная клейкая полоска. Продолжайте тянуть, пока не удалите всю клейкую ленту. Аккумулятор приклеен к корпусу в других местах. Чтобы отсоединить его, нужно аккуратно извлечь батарею.

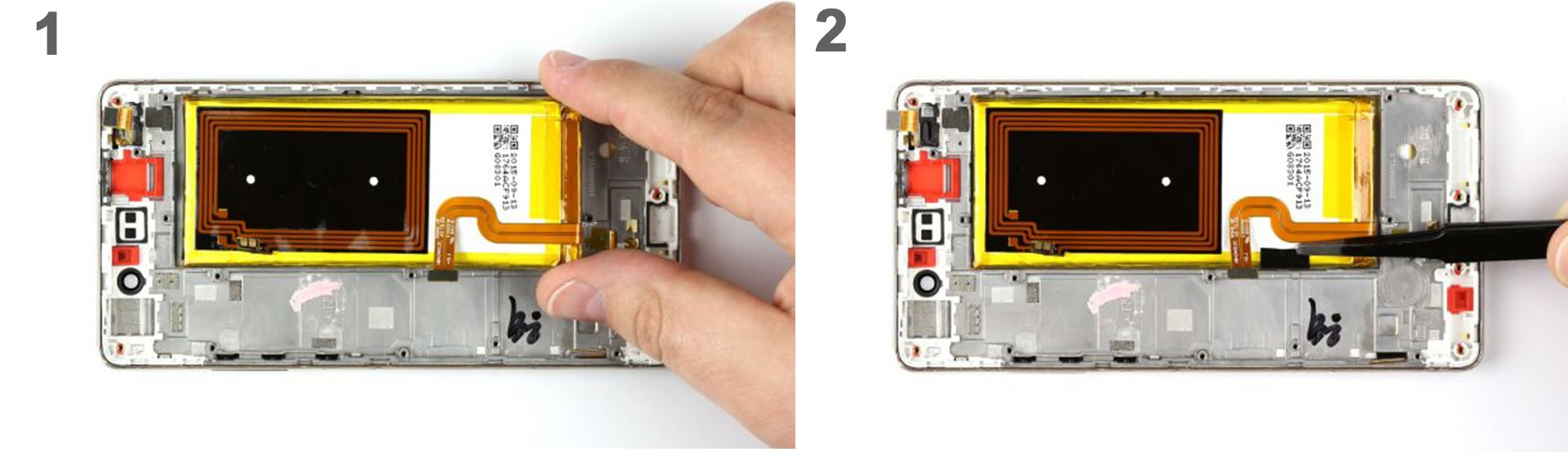

Положите аккумулятор в исходное положение в корпусе. При необходимости сложите язычок на место.

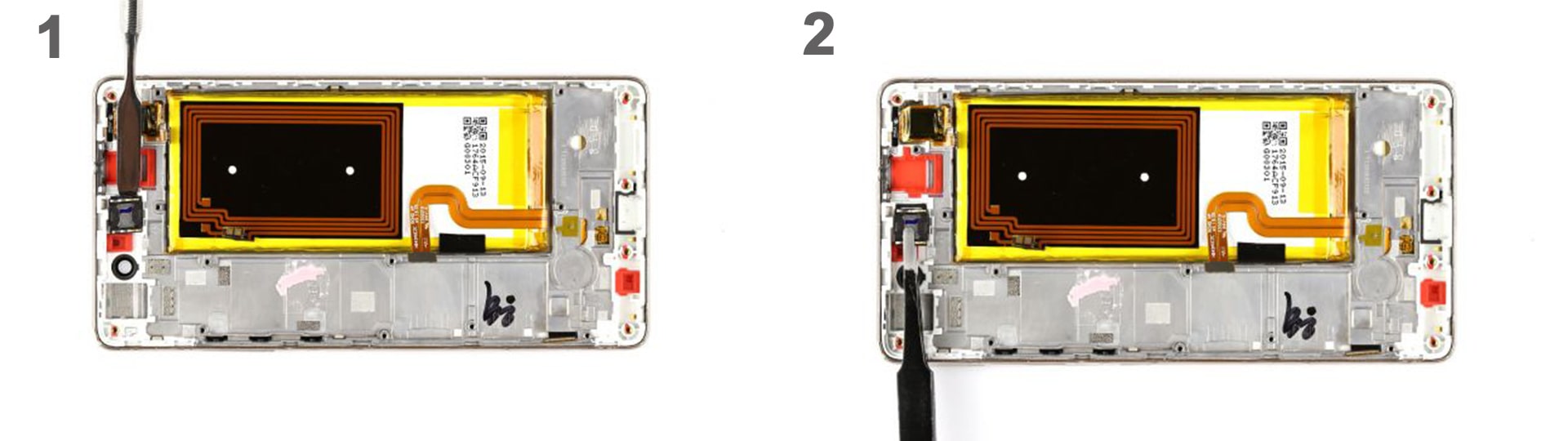

Положите датчики приближения и яркости обратно в углубление. Осторожно надавите на него, но с некоторой силой, чтобы они действительно держались.


Вставьте слуховой динамик обратно в углубление и плотно нажмите его, чтобы клей лучше приклеился.

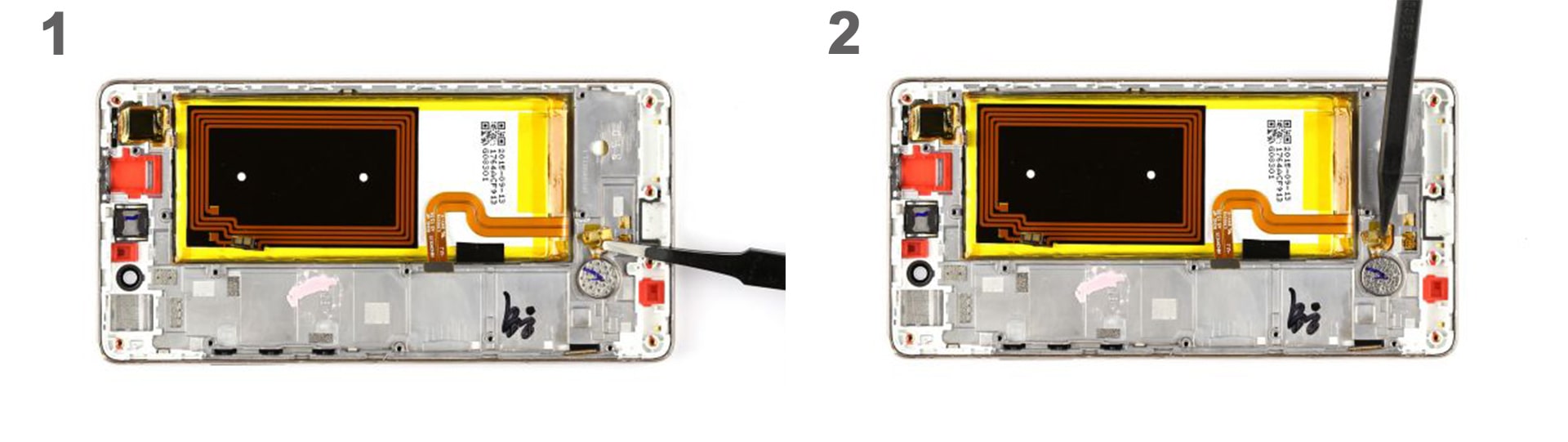

Установите вибро мотор обратно в исходное положение в корпусе. Хорошо надавите на двигатель, чтобы он снова приклеился.


Поместите материнскую плату в корпус. Убедитесь, что она находится в правильном положении. Сначала вставьте плату в верхний край устройства, чтобы вы могли протолкнуть разъем для наушников через отверстие в рамке.


Вставьте кнопки управления обратно и подключите их к материнской плате. Вставьте кабель обратно в гнездо и зафиксируйте гнездо с помощью кронштейна. Сделайте то же самое с разъемом для сенсорного экрана.


Поместите меньшую крышку вверх ногами на аккумулятор, чтобы вы могли снова подключить контакт антенны NFC. Поместите антенный контакт обратно в углубление на крышке. Плотно прижмите контакт и крышку вместе, чтобы они приклеились друг к другу. Поставьте крышку обратно в правильное положение на материнскую плату. Теперь наденьте большую крышку. Убедитесь, что маленькая крышка и большая крышка крепятся друг к другу. Используйте семь винтов, чтобы прикрепить крышки к корпусу.


Подсоедините печатную плату к дисплею, осторожно вдавив контакт дисплея в гнездо на печатной плате. Вы сможете услышать характерный щелчок разъема. Подключите контакт аккумулятора таким же образом. Поместите металическую крышку на печатную плату. Закрепите три винтика, которые крепят крышку к плате.


Вставьте динамик обратно в нижнюю часть устройства. Закрутите семь винтов, чтобы прикрепить динамик к устройству.


Установите заднюю крышку обратно. Прижмите ее ко всей рамке, чтобы все зажимы на задней крышке защелкнулись на месте на корпусе.
