Как заменить фронтальную камеру Huawei P8 lite

Необходимые инструменты и отвертки для разборки Huawei P8 lite:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Huawei P8 lite.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить фронтальную камеру в телефоне Huawei P8 lite.

Перед тем, как приступить к ремонту не забудьте выключить телефон, а также извлеките SIM карту и microSD.

Первым шагом вам нужно снять заднюю крышку. Осторожно отсоедините заднюю крышку от рамы корпуса. Задняя крышка закреплена на раме в нескольких точках. Отсоедините защелки, вставив пластиковый медиатор между задней крышкой и рамой. Повторите этот процесс для всего устройства со всех сторон. Снимите заднюю крышку вашего устройства.


Открутите семь винтов, которые удерживают динамик на месте. Извлеките динамик из вашего устройства.


Далее открутите три винтика. Снимите металлическую крышку с вашего устройства. Аккуратно отсоедините контакт батареи от печатной платы с помощью пластиковой лопатки. Убедитесь, что вы не повредили и не сломали какие-либо части платы. Отключите контакт дисплея таким же образом.


Далее открутите 7 винтиков, которые крепят крышку к устройству. Крышка состоит из двух частей. Осторожно снимите верхнюю крышку большего размера с помощью пинцета. Контакт антенны NFC приклеен к нижней части меньшей крышки. Переверните крышку, чтобы вы могли отсоединить контакт. Осторожно отсоедините контакт, Также снимите маленькую крышку.


Отключите контакт сенсорного экрана от материнской платы. Вставьте инструмент под контакт и поднимите его. Теперь отсоедините кабель для датчиков таким же образом. Контакт для кнопок управления закреплен небольшим кронштейном. Поднимите кронштейн, чтобы освободить контакт, а затем осторожно вытяните кабель. Чтобы не повредить кабель, не тяните и не сгибайте его слишком сильно. Снимите кнопки управления с устройства.


Поднимите материнскую плату с вашего устройства. Вставьте пластиковую лопатку под плату и поднимите ее. Теперь снимите плату.

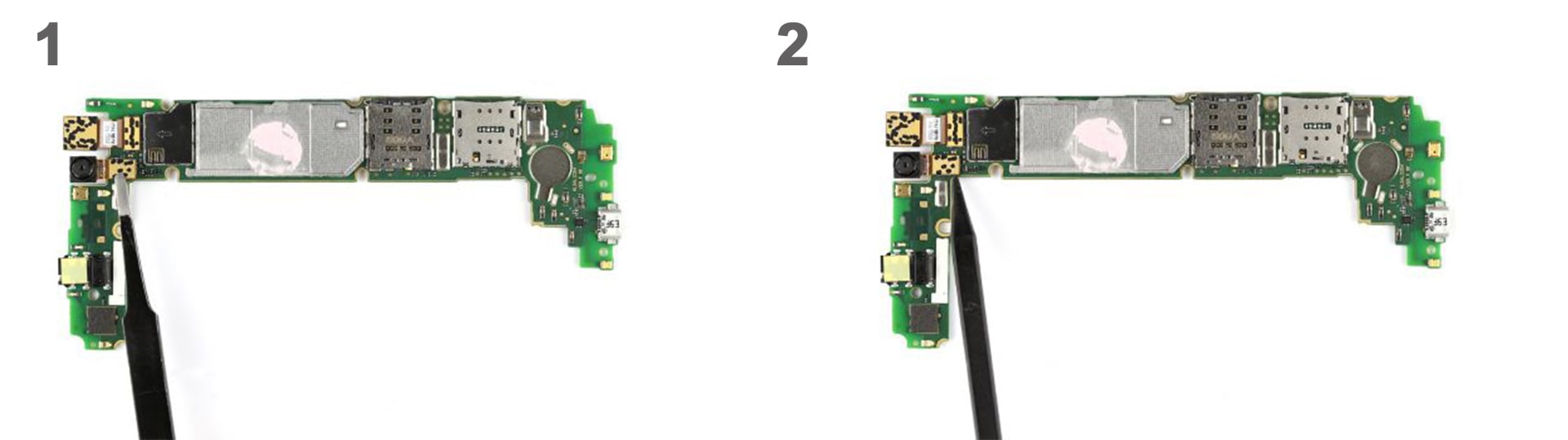

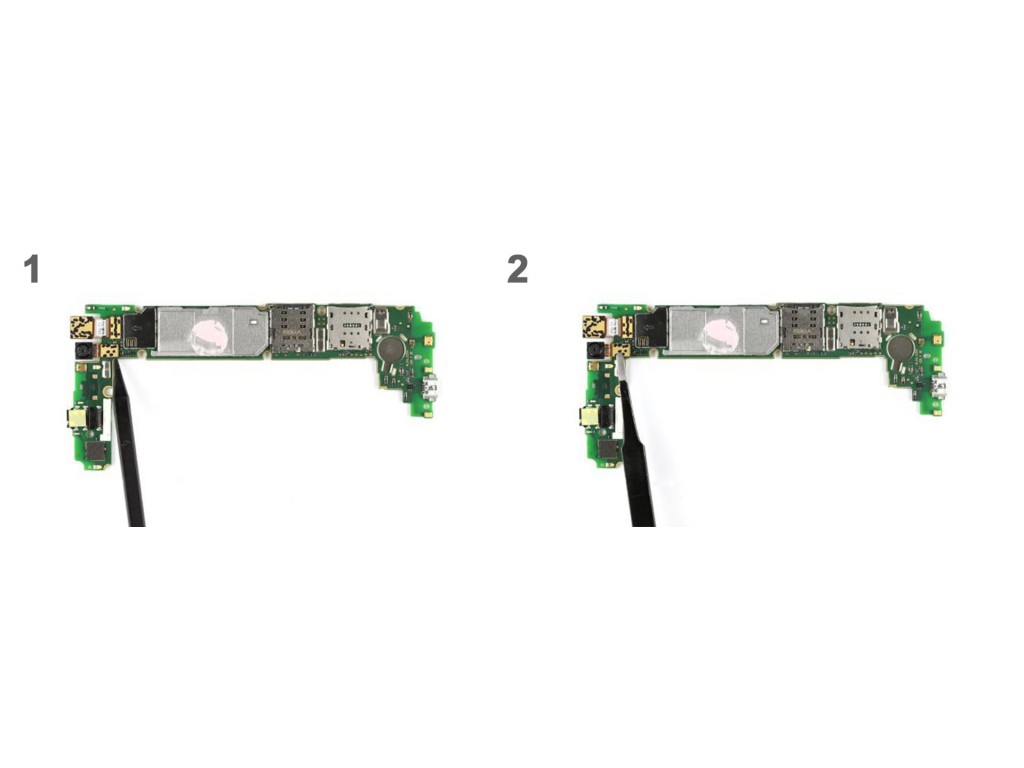

Отсоедините контакт фронтальной камеры от нижней части материнской платы. Снимите фронтальную камеру.


Установка новой фронтальной камеры и обратная сборка Huawei P8 lite

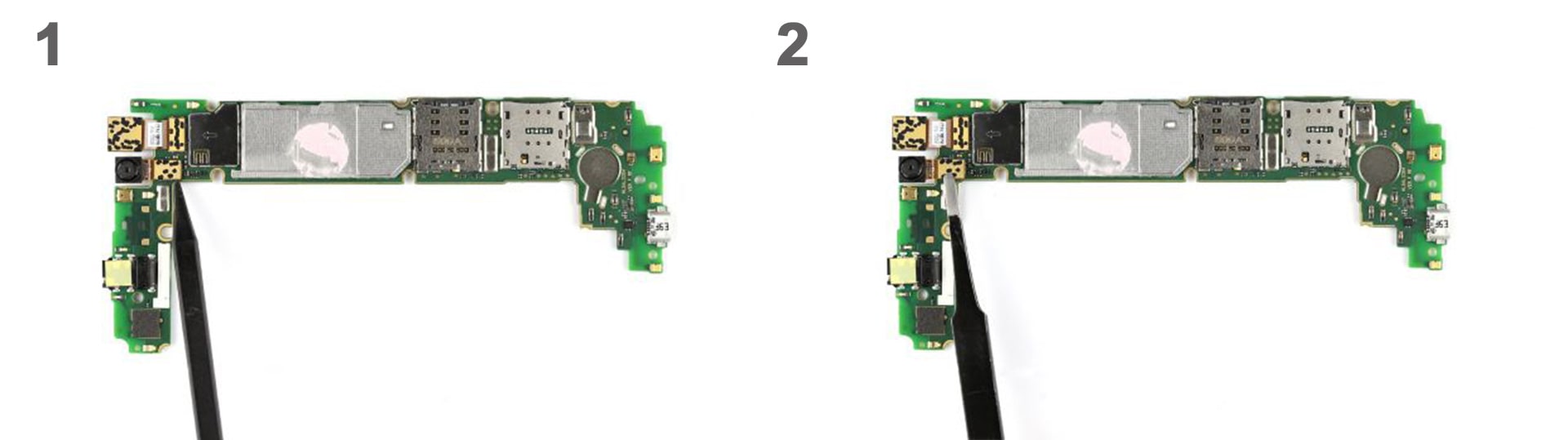

Установите новую фронтальную камеру и подключите ее к разъему на нижней части материнской платы. Вы услышите, как контакты защелкнулись на месте.


Теперь поместите материнскую плату в корпус. Убедитесь, что она находится в правильном положении. Сначала вставьте плату в верхний край устройства, чтобы вы могли протолкнуть разъем для наушников через отверстие в рамке.


Вставьте кнопки управления обратно и подключите их к материнской плате. Вставьте кабель обратно в гнездо и зафиксируйте гнездо с помощью кронштейна. Сделайте то же самое с разъемом для сенсорного экрана.


Поместите меньшую крышку вверх ногами на аккумулятор, чтобы вы могли снова подключить контакт антенны NFC. Поместите антенный контакт обратно в углубление на крышке. Плотно прижмите контакт и крышку вместе, чтобы они приклеились друг к другу. Поставьте крышку обратно в правильное положение на материнскую плату. Теперь наденьте большую крышку. Убедитесь, что маленькая крышка и большая крышка крепятся друг к другу. Используйте семь винтов, чтобы прикрепить крышки к корпусу.


Подсоедините печатную плату к дисплею, осторожно вдавив контакт дисплея в гнездо на печатной плате. Вы сможете услышать характерный щелчок разъема. Подключите контакт аккумулятора таким же образом. Поместите металическую крышку на печатную плату. Закрепите три винтика, которые крепят крышку к плате.


Вставьте динамик обратно в нижнюю часть устройства. Закрутите семь винтов, чтобы прикрепить динамик к устройству.


Установите заднюю крышку обратно. Прижмите ее ко всей рамке, чтобы все зажимы на задней крышке защелкнулись на месте на корпусе.
