Как заменить материнскую плату Huawei Mate S

Необходимые инструменты и отвертки для разборки Huawei Mate S:

  • Отвертка Torx T2
  • Отвертка PH00 1.5мм
  • Присоска для снятия дисплея
  • Пластиковый медиатор
  • Пластиковая лопатка
  • Пинцет

У нас на сайте вы сможете купить необходимый набор отверток для разборки Huawei Mate S.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить материнскую плату в телефоне Huawei Mate S.

Перед тем, как начать ремонт не забудьте выключить телефон, а также извлеките SIM и microSD карты.


Теперь открутите два винтика в нижней части устройства, которые держат корпус закрытым.


Будьте очень осторожны на этом этапе. Вы можете пораниться о разбитое стекло. Используйте перчатки или заклейте дисплей скотчем. Установите присоску как можно ниже на дисплей, например, там, где написано «Huawei». Если стекло слишком треснуло, для того, чтобы создать вакуум, вы можете заклеить дисплей скотчем. Потяните за присоску, как только появится зазор между дисплеем и корпусом, вы можете аккуратно вставить пластиковый медиатор. Также переместите медиатор по краям, чтобы отсоединить дисплей по бокам. Продолжайте осторожно тянуть за присоску. Датчик отпечатков пальцев установлен на задней крышке. Гибкий плоский кабель соединяет этот датчик с материнской платой. Будьте осторожны при снятии дисплея, чтобы не повредить кабель или плату. Осторожно поднимите дисплей. Медленно откройте устройство по короткому верхнему краю, как книгу. Теперь вы должны увидеть соединительный кабель. Отсоедините кабель от материнской платы, осторожно вставив пластиковую лопатку под контакт.


Отсоедините защитную пластину от материнской платы. Металическая пластина зацеплена в трех местах. Вставьте пинцет под пластину и осторожно отсоедините ее. Отсоедините контакт батареи от материнской платы. Аккуратно вставьте пластиковую лопатку чуть ниже контакта и отсоедините его.


Осторожно отсоедините контакт аудио разъема с помощью пластиковой лопатки. Затем извлеките разъем из корпуса.


Основная камера удерживается на месте с помощью металической пластины. Возьмите пластину с помощью пинцета, осторожно отсоедините ее и снимите. Используя пластиковую лопатку, осторожно отсоедините разъем от печатной платы. Снимите основную камеру.


Далее отсоедините контакт кнопок управления от материнской платы. Кнопки управления приклеены к рамке дисплея сбоку. Вставьте металическую лопатку между рамой и кабелем, чтобы отделить клей. Начните с отдельной кнопки. Затем отсоедините две другие кнопки от рамы. Снимите кабель.


Теперь отсоедините разъем дисплея от материнской платы. Вставьте пластиковую лопатку чуть ниже контакта и отсоедините его. Далее отсоедините соединительный кабель для нижней платы. Затем отсоедините антенный кабель от платы. Не тяните за кабель, потому что вы можете разорвать разъем.


Открутите четыре винтика, которые удерживают материнскую плату. Осторожно отсоедините материнскую плату с правой стороны с помощью пластиковой лопатки. Точно также отсоедините плату с левой стороны. Снимите материнскую плату с корпуса.


Установка материнской платы и обратная сборка Huawei Mate S

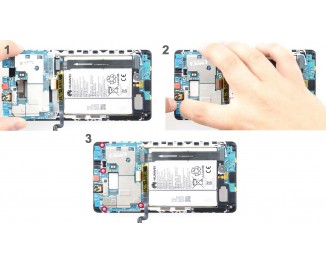

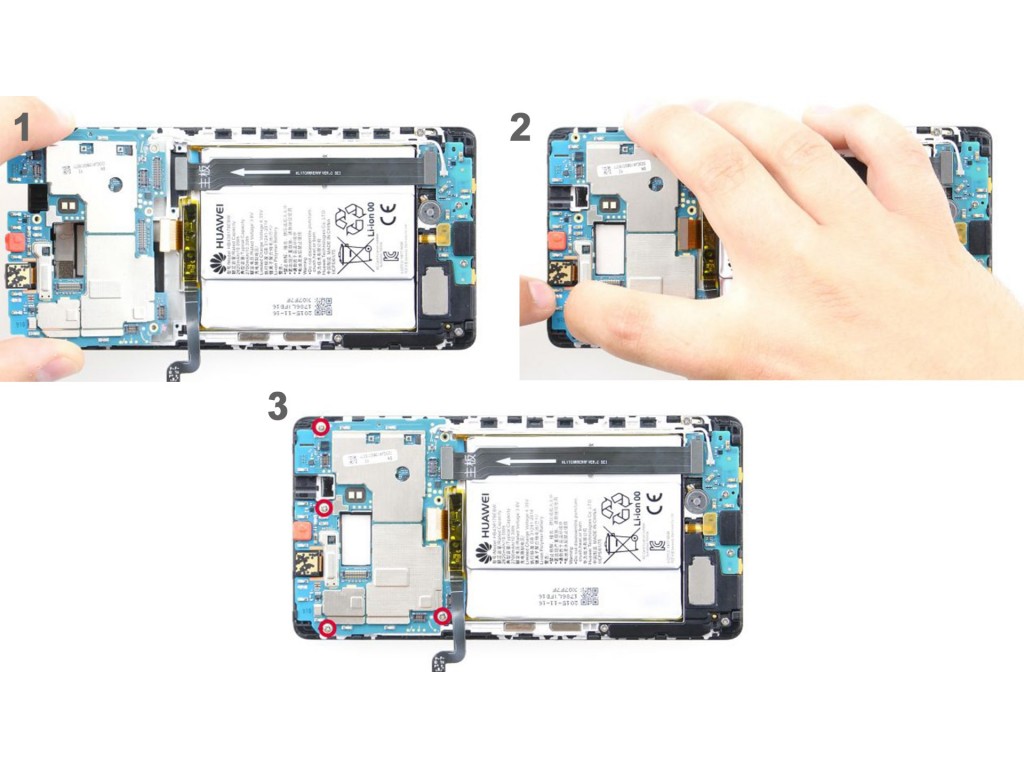

Установите материнскую плату обратно в корпус. Убедитесь, что кабели не застряли под платой. Надавите на нее пальцами, чтобы она защелкнулся в корпусе. Закрепите материнскую плату четырьмя винтами.


Подсоедините антенный кабель к материнской плате. Подсоедините контакт к гнезду. Затем снова подключите контакт между соединительным кабелем и материнской платой. Подключите дисплей к плате.


Установите кнопки управления обратно в раму корпуса. Убедитесь, что маленькие отверстия в кабеле проходят через выступы на раме. Надежно прижмите весь кабель к боковой части рамы, чтобы клей приклеился. Подключите контактный разъем к плате.


Установите основную камеру обратно в корпус. Подключите контактный разъем к материнской плате. Закрепите камеру с помощью пластины.


Вставьте аудио разъем обратно в устройство. Подключите контактный разъем к материнской плате.


Снова подключите контакт батареи к материнской плате, осторожно нажав пальцем на контакт до щелчка. Установите металическую пластину сверху контакта и закрепите ее двумя винтиками.


Установите заднюю крышку на короткий верхний край дисплея и аккуратно подключите контакт датчика отпечатка пальца. Закройте устройство, сложив заднюю крышку и нажав на дисплей.


Теперь закрутите два винтика.


Установите SIM и microSD карты. Включите устройство и проверьте его основные функции.
