Как заменить основную камеру Huawei P9

Необходимые инструменты и отвертки для разборки Huawei P9:

  • Отвертка пятизвездочная Pentalobe - 0,8мм
  • Отвертка крестовая PH00 - 1.5мм
  • Присоска для демонтажа сенсорных стекол или тачскринов
  • Пластиковый медиатор
  • Пластиковая лопатка
  • Пинцет

У нас на сайте вы сможете купить необходимый набор отверток для разборки Huawei P9.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить основную камеру в телефоне Huawei P9.

Перед тем, как приступить к ремонту не забудьте выключить телефон, а также извлеките SIM и microSD карты.


Открутите два винтика в нижней части устройства, которые держат корпус закрытым.


Будьте очень осторожны на следующем этапе. Вы можешь пораниться о разбитое стекло. Используйте перчатки или наклейте на дисплей скотч. Поместите присоску как можно ниже на дисплей, например, там, где написано «Huawei». Если стекло слишком треснуто для присоски и создать вакуум невозможно, вы можете наклеить на дисплей скотч. Потяните за присоску, придерживая телефон, чтобы задняя крышка была прижата к столу. Как только появится зазор между дисплеем и корпусом, аккуратно вставить в него тонкий пластиковый медиатор. Сдвигайте медиатор по периметру телефона, чтобы отсоединить дисплей со всех сторон. Продолжайте осторожно тянуть за присоску вверх. Датчик отпечатков пальцев установлен на задней крышке. Гибкий плоский кабель соединяет этот датчик с материнской платой. Будьте осторожны при снятии дисплея, чтобы не повредить кабель или плату. Осторожно поднимите дисплей. Медленно откройте устройство по короткому верхнему краю, как книгу. Теперь вы должны увидеть соединительный кабель. Отсоедините кабель от материнской платы, осторожно вставив пластиковую лопатку под контакт.


Далее отсоедините белый антенный кабель от материнской платы, чтобы открутить винт под ним. Открутите два винтика, которые удерживают металическую пластину на месте. Используя пинцет, осторожно снимите пластину. Она закреплена на материнской плате как в отверстиях под винты, так и посередине. С помощью пластиковой лопатки, аккуратно отсоедините контакт батареи. Затем отсоедините широкий гибкий плоский кабель, который идет к нижней плате от материнской платы.

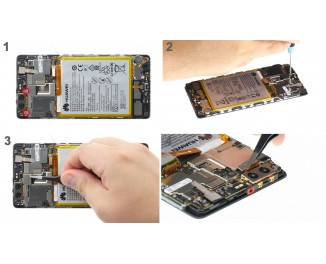

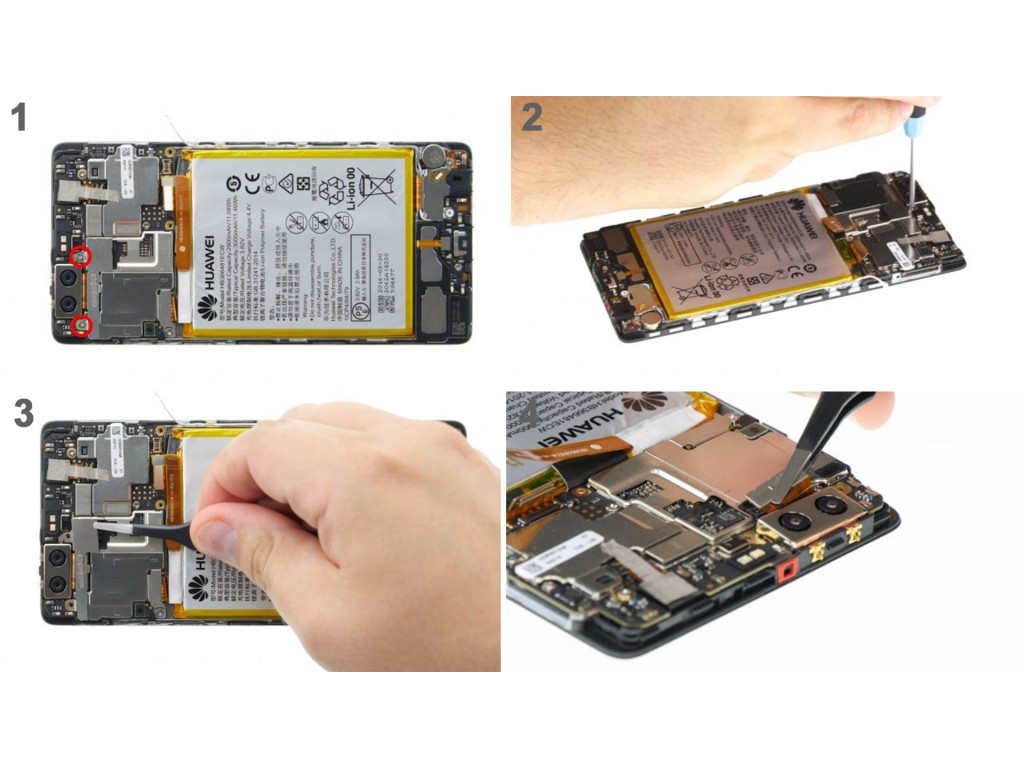

Теперь снимите основную камеру. Открутите два винтика, которые удерживают металическую пластину и снимите ее. Отсоедините контакт камеры от материнской платы, вставив пластиковую лопатку под контакт. Извлеките основную камеру из корпуса.


Установка новой основной камеры и обратная сборка Huawei P9

Теперь установите новую основную камеру в корпус. Подключите контакт к материнской плате, осторожно вдавив разъем в гнездо. Поставьте пластину обратно, чтобы закрепить контакт. Закрепите пластину двумя винтами.


Подсоедините широкий гибкий плоский кабель к материнской плате, осторожно вдавливая контакт в гнездо, до характерного щелчка. Теперь снова подключите аккумулятор. Установите металическую пластину на место, чтобы закрепить контакты. Пластина должна цепляться как в отверстиях под винты, так и посередине. Закрепите пластину двумя винтами. Подсоедините антенный кабель к материнской плате.


Установите заднюю крышку на короткий верхний край дисплея и аккуратно подключите контакт датчика отпечатка пальца. Вы должны услышать щелчок контакта на место. Закройте устройство, сложив заднюю крышку и нажав на дисплей.


Закрутите два винта в нижней части корпуса, чтобы закрыть устройство.
