Как заменить батарею iPhone 6s Plus

Необходимые инструменты и отвертки для разборки iPhone 6s Plus:

  • Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
  • Отвертка крестовая (PH00) - 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6s plus


Видео инструкция замена батареи iPhone 6s Plus



Фото инструкция как заменить батарею iPhone 6s Plus

В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить батарею в телефоне iPhone 6s Plus.

Прежде, чем приступить к ремонту не забудьте выключить ваш телефон.

Для того, чтобы открыть iPhone 6s Plus, вам понадобится отвертка Рentalobe. Теперь, с помощью этой отвертки, открутите два винтика в нижней части корпуса, которые расположены справа и слева от гнезда питания.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 6s Plus на чистую, гладкую поверхность, чтоб не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Теперь открутите два отмеченных винтика (голубой - 2.0 мм, розовый - 2.9 мм) и с помощью пластиковой лопатки осторожно отсоединяете нижний разъем для аккумулятора, антенны и разъема Lightning.


Далее вам нужно открутить пять отмеченных винтиков (красный - 2.6 мм, розовый 1.2 мм, голубой - 1.6 мм), которые удерживают металическую крышку и снимите ее. Теперь отсоедините три отмеченных разъема в порядке, указанном ниже. Будьте очень осторожны и внимательны. Поместите острый конец пластиковой лопатки чуть ни же каждого контакта и поднимите его:
Синий - Touch ID кабель
Голубой - Фронтальная камера / датчик приближения / слуховой динамик / микрофон
Розовый - Дисплей.


Контакт двигателя Taptic находится под пластиной. Открутите три отмеченных винта с пластины (розовый - 2.6 мм, голубой - 2.3 мм) и снимите пластину.


Теперь отключите контакт. Открутите два отмеченных винта (голубой - 2.1 мм, розовый - 3.0 мм), которые удерживают Taptic Engine и снимите его.


Далее открутите семь отмеченных винтиков, которые удерживают динамик (розовые - 2.2 мм, голубой - 2.6 мм, красный - 1.5 мм, зеленый - 2.4 мм). Обратите внимание, что все винты имеют разный размер. С помощью металической лопатки, аккуратно отсоедините антенну от динамика. С помощью плоского конца пластиковой лопатки отсоедините динамик и снимите его из корпуса.


Теперь открутите отмеченные четыре винтика (красный - 3.0 мм, розовый - 1.1 мм, голубой - 1.8 мм, зеленый - 1.3 мм). И с помощью пластиковой лопатки отсоедините аудио разъем и два микрофона.


С помощью металической лопатки, осторожно отсоедините разъем для зарядки. Вставите лопатку под разные части гибкого плоского кабеля и осторожно снимите его с помощью пальцев и пинцета.


Теперь вам нужно снять аккумулятор, который прикреплен к корпусу тремя клейкими полосами. С помощью пинцета, отсоедините три черных конца клейкой ленты от аккумулятора. Снимайте клейкие полосы очень медленно, плавно и без рывков. Теперь можете извлечь аккумулятор.


Установка новой батареи и обратная сборка iPhone 6s Plus

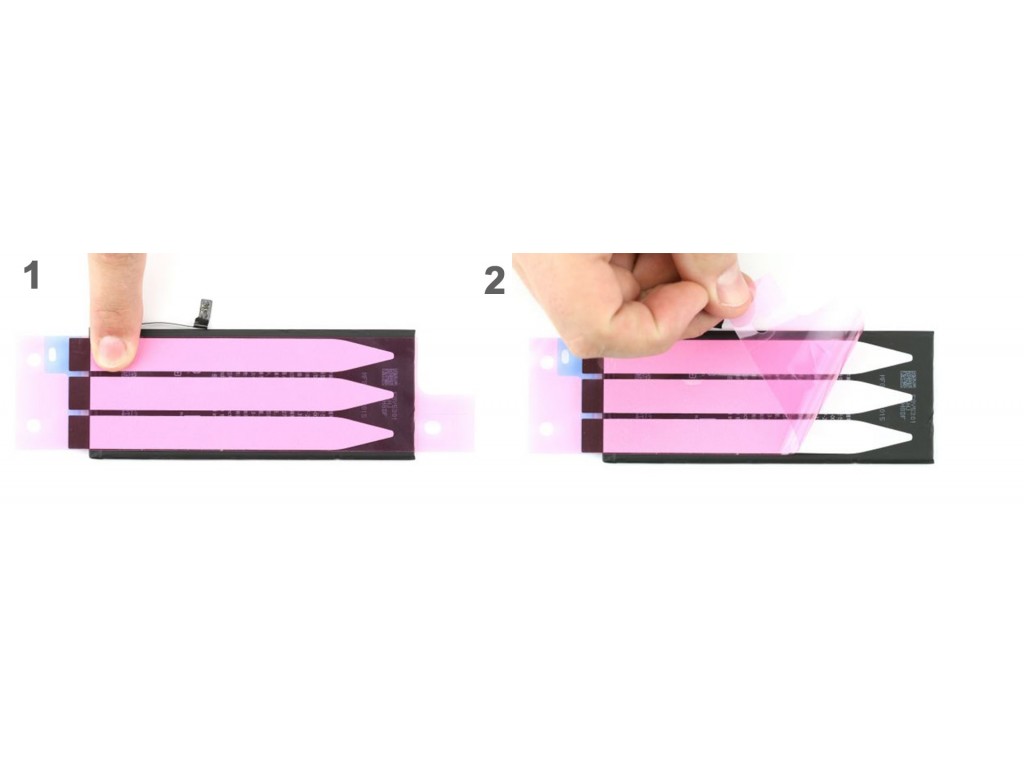

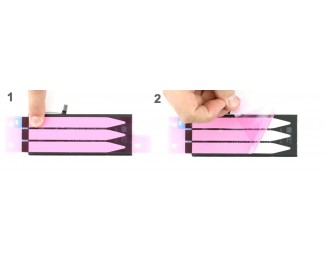

Теперь вам нужно подготовить новую батарею. Удалите синит защитную пленку с клейкой ленты батареи. Прикрепите клейкие полоски к задней части аккумулятора и плотно прижмите их. Снимите красную защитную пленку.


Теперь установите аккумулятор в корпус телефона. Помните, что аккумулятор приклеится, как только клейкие полоски коснуться задней крышки. Снимите синюю защитную пленку с концов клейкой ленты, сложите концы клейких полосок и приклейте их к аккумулятору.


Установите разъем Lightning в исходное положение. Надежно установите гибкий плоский кабель, чтобы он плотно прилегал. Убедитесь, что два золотых микрофона, разъем Lightning и разъем для наушников правильно установлены в рамке. Вы должны повторно использовать старый антенный кабель и подключить его к гибкому кабелю разъема зарядки (см. Изображение). Осторожно защелкните его в гнездо.


Закрепите разъем Lightning с помощью отмеченных четырех винтов (красный - 3.0 мм, розовый - 1.1 мм, голубой - 1.8 мм, зеленый 1.3 мм).


Расположите динамик в задней крышке iPhone 6s Plus. Убедитесь, что антенные кабели правильно расположены в направляющих. Прикрепите антенну к динамику. Используйте направляющую, чтобы закрепить антенный кабель на динамике. Закрепите динамик с помощью отмеченных семи винтов (розовый - 2.2 мм, голубой 2.6 мм, красный - 1.5 мм, зеленый - 2.4 мм).


Установите Taptic Engine в исходное положение. Закрепите Taptic Engine двумя отмеченными винтами (голубой - 2.1 мм, розовый - 3.0 мм). Подключите контакт к гибкому плоскому кабелю Lightning.


Теперь установите крышку и закрепите ее отмеченными винтами (розовый - 2.6 мм, голубой 3.3 мм).


Подсоедините отмеченные разъемы. Будьте осторожны, чтоб не погнуть разъем. Синий - Touch ID кабель
Голубой - Фронтальная камера / датчик приближения / слуховой динамик / микрофон
Розовый - Дисплей.
Теперь запустите свой iPhone, как только подключите все разъемы. Проверьте работу дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и динамика. Если разъемы дисплея подключены не правильно, на дисплее появятся полосы или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее отмеченными винтами (красный - 2.6 мм, розовый 1.2 мм, голубой - 1.6 мм).


Подключите антенну, разъем Lightning, аккумулятор и материнскую плату. Затем установите металическую крышку снова. И закрутите крышку на материнской плате отмеченными винтиками (голубой - 2.0 мм, розовый - 2.9 мм).


Теперь аккуратно сложите дисплей. Он должен правильно защелкнуться в верхнем краю устройства, где находятся соединительные кабели. Осторожно нажмите на дисплей в направлении кнопки «Домой», пока он полностью не окажется в раме. Дисплей должен быть расположен на одном уровне с рамой телефона.


Теперь прикрутите два винта в нижней части корпуса.
