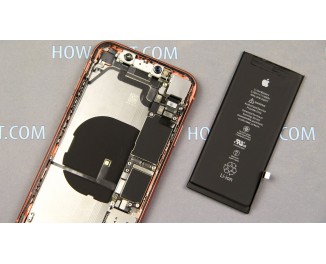

Замена батареи iPhone XR

Необходимые инструменты и отвертки для разборки iPhone XR:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe) - 0,8мм
  • Отвертка крестовая – (PH00) 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone xr.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция



Фото инструкция

Перед разборкой выключаем айфон и извлекаем лоток с sim картой. Возле разъема для зарядки откручиваем 2 винтика с помощью пятизвездочной отвертки.


При помощи обычного фена, прогреваем поверхность дисплея 1-2 минуты. Таким способом нагревается клей между корпусом айфона и дисплеем, следственно будет проще раскрыть корпус.

Фиксируем присоску в нижней части экрана и тянем за кольцо вверх, далее берем пластиковый медиатор и пытаемся продавить его между корпусом и дисплеем. Если не получается это сделать с помощью пластикового медиатора, возьмите любую тонкую пластиковую карту, просуньте между корпусом и дисплеем, после этого будет проще поддеть медиатором.


Теперь аккуратно и не спеша отделяем дисплей со всех сторон от корпуса айфона. Раскрывается корпус айфона как книга, то есть при раскрытии поворачиваете дисплей в правую сторону.


С помощью трехлепестковой отвертки откручиваем 8 винтиков (отмечено желтым) и 2 винтика с помощью крестовой отвертки PH00 (отмечено зеленым).


После того как открутили все винтики, снимаете железные панельки. Теперь отключаем шлейф батареи от основной платы айфона (отмечено красным), и только после этого отключаем 3 шлейфа дисплейного модуля от основной платы айфона.


Для замены аккумулятора на iphone xr рекомендуется снять вибромотор (taptic engine) и динамик, чтобы легче было удалить силиконовую ленту из-под батареи.

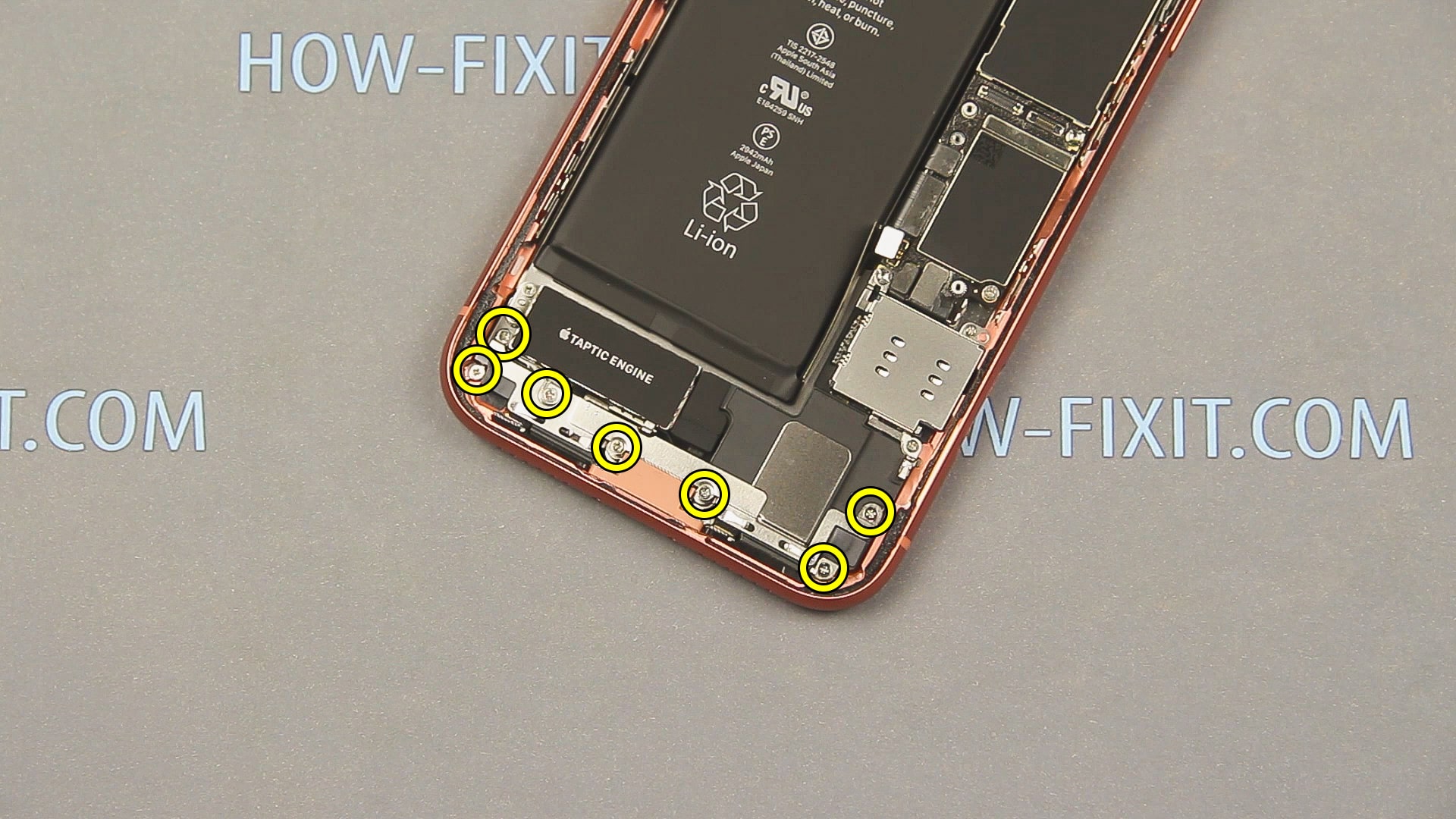

Откручиваем 7 винтиков на модуле антенны, после этого отключите шлейф антенны.

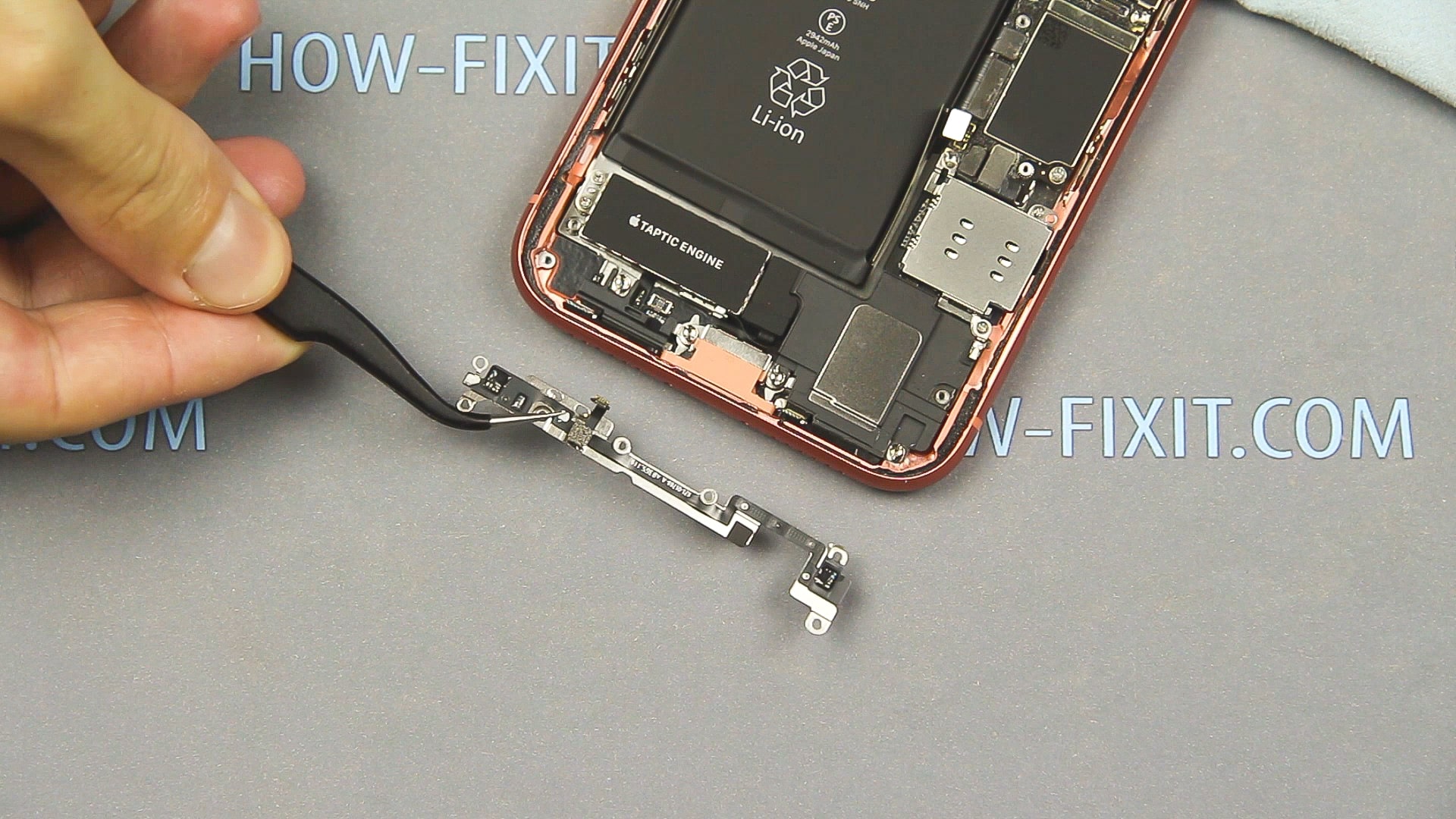

Теперь GSM антенну можно извлечь из корпуса.


Снимаем черную панельку между динамиком и вибромотором.

Откручиваем 2 винтика, после этого снимите железную панельку.

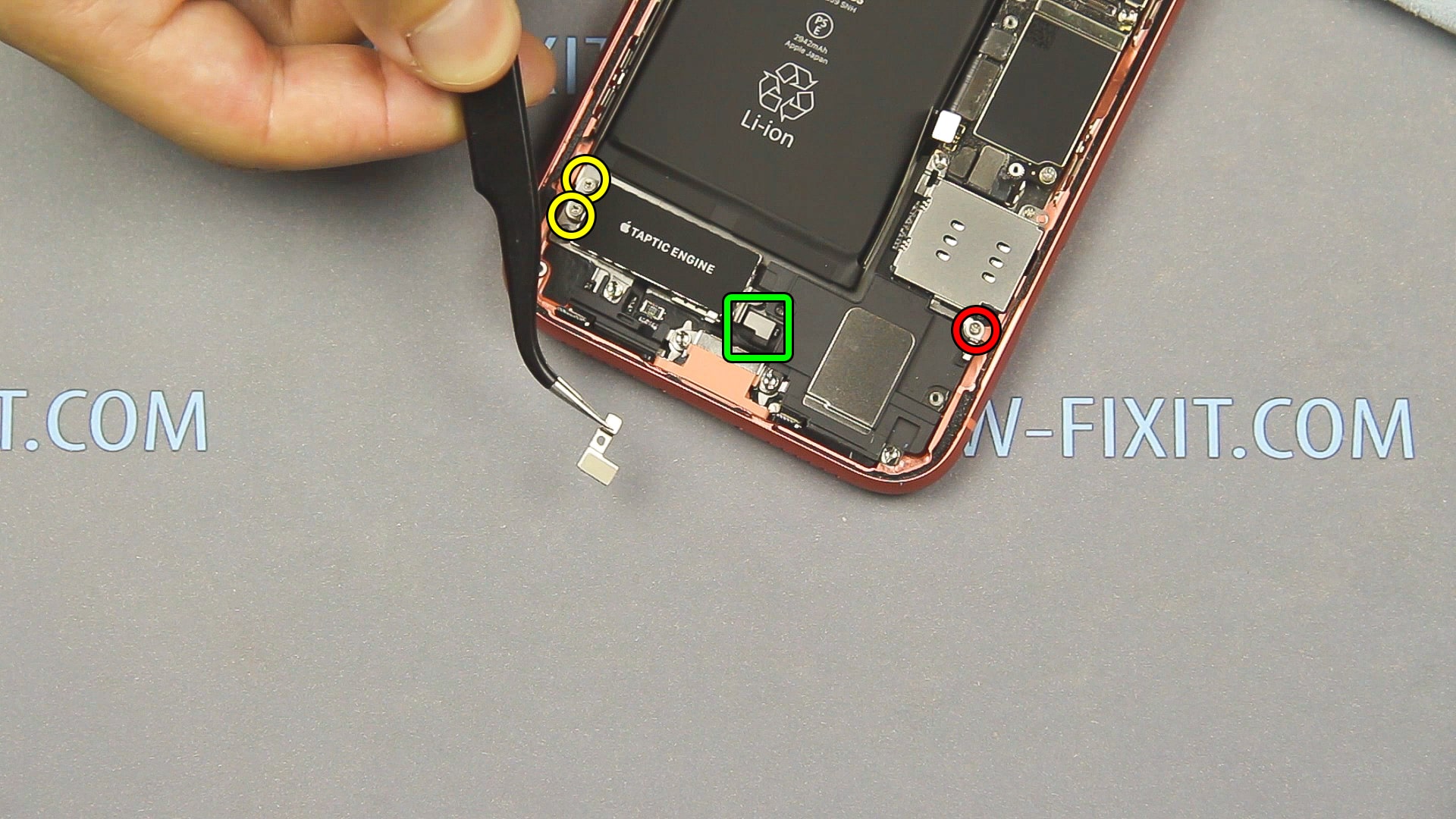

Отключаем шлейф, который располагается под железной панелькой (отмечено зеленым).

Откручиваем винтик на динамике и не теряем железный усик, который расположен под винтиком (отмечено красным)

Откручиваем два винтика на модуле вибромотора (отмечено желтым).

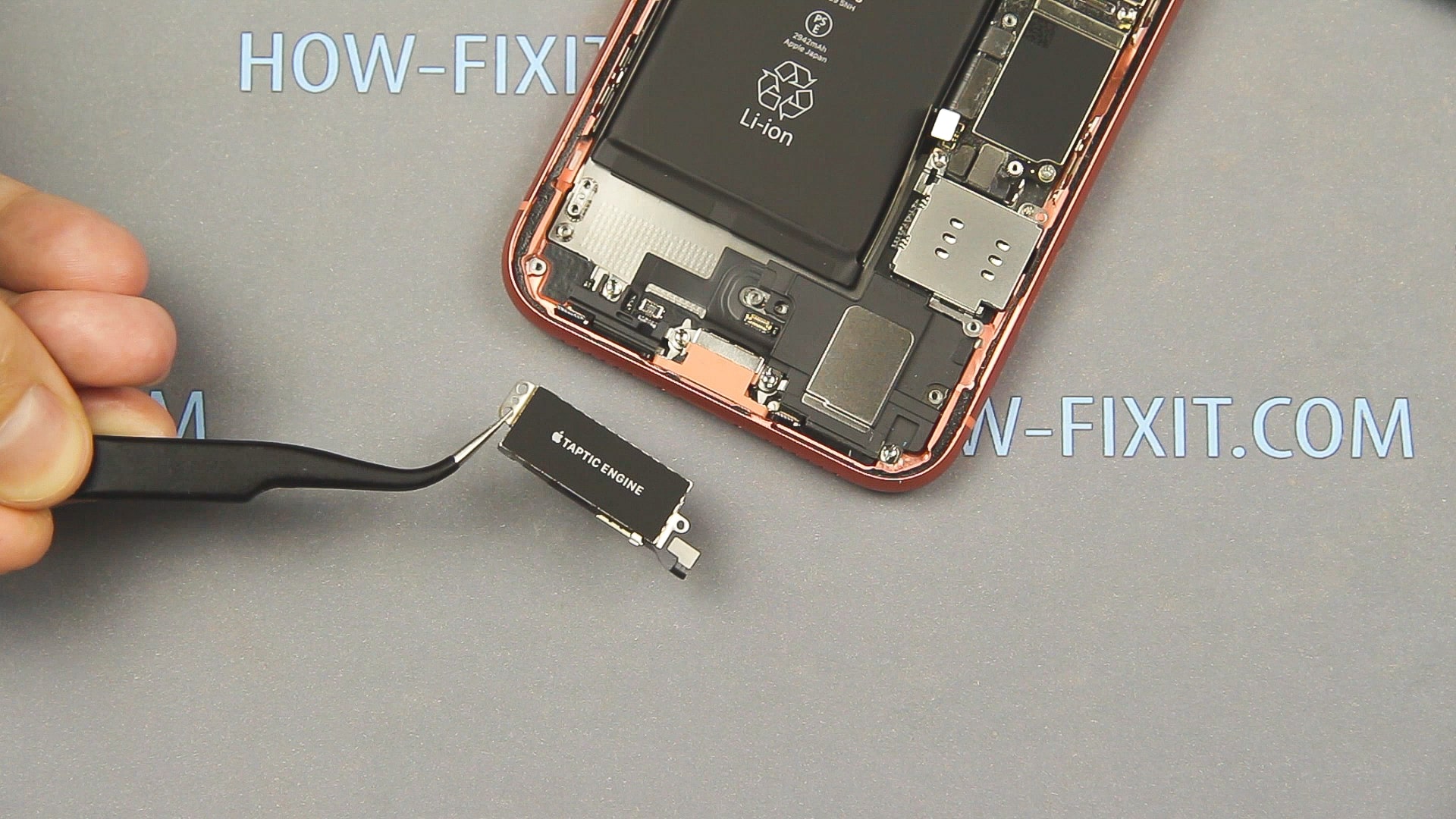

Теперь вибромотор можно извлечь из корпуса айфона.

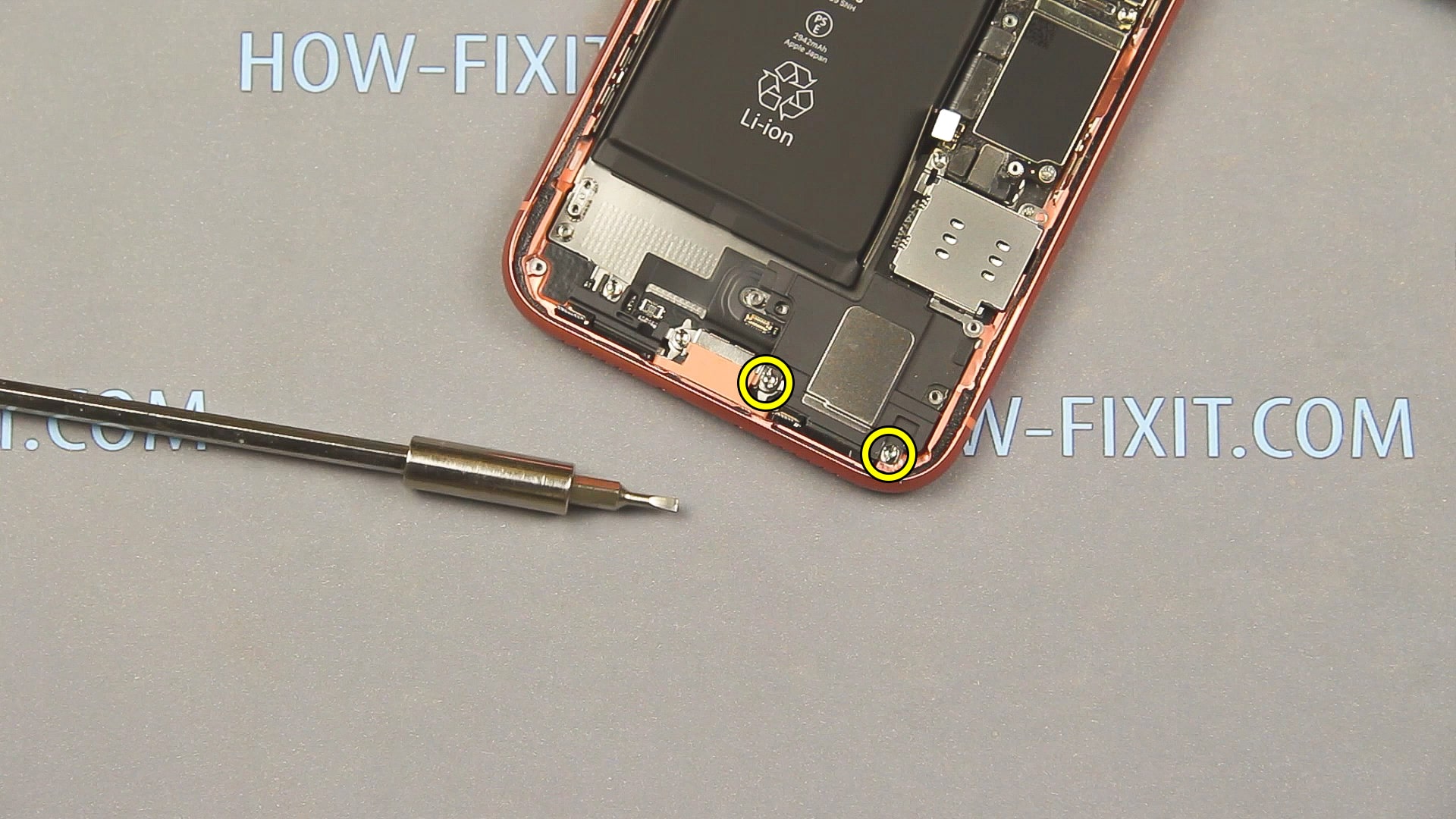

С помощью плоской отвертки открутите два винтика в нижней части динамика.

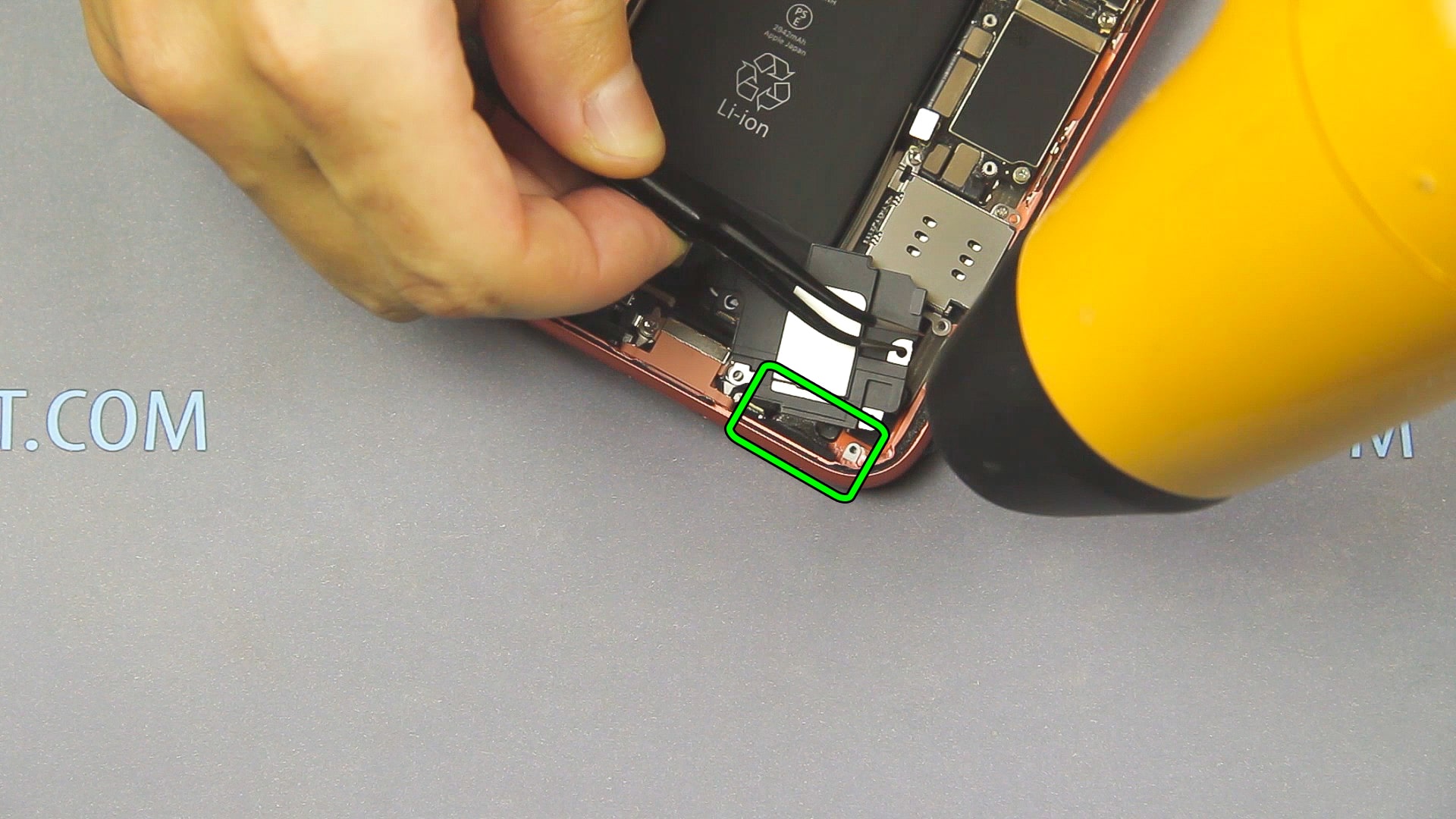

Динамик приклеен к нижней части корпуса, чтобы сохранить заводскую клейкую ленту, с помощью фена прогрейте место где приклеен динамик и постепенно отклеивайте его.

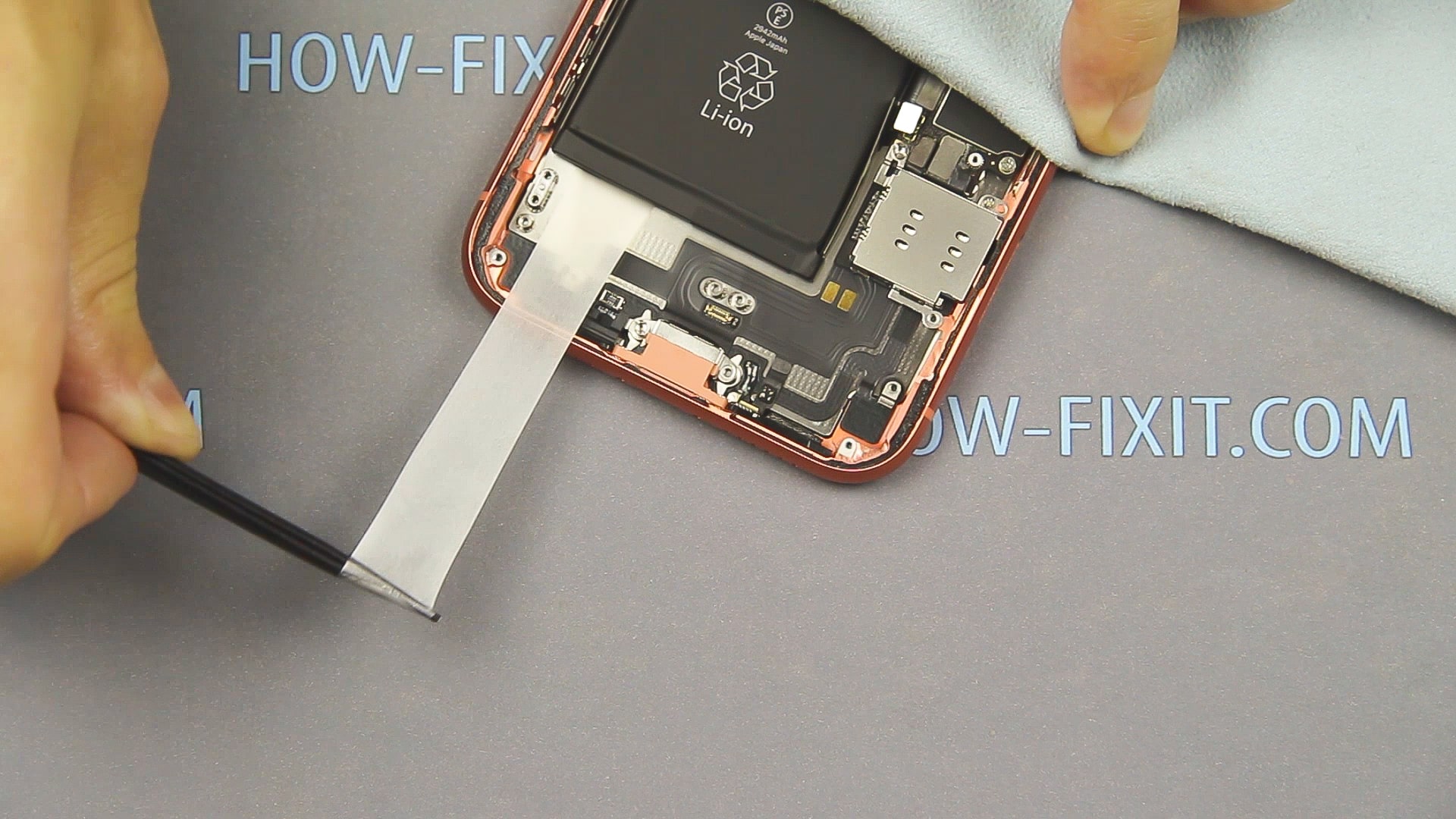

Берем пинцет и поддеваем край клейкой ленты. После, не спеша, ровно и в одну сторону тяните за ленту.


В таком же порядке удаляем остальные 3 ленты из-под аккумулятора iphone xr.

В iphone xr практически ничего не мешает для успешного удаления клейкой ленты из-под батареи, поэтому вероятность надрыва ленты не велика, но это не означает что нужно резко тянуть за нее.


Новая батарея клеится на поверхность в корпусе где нет никаких шлейфов, поэтому наносите двухсторонний скотч в указанном месте.


Устанавливаем новый аккумулятор в корпус айфона.

Купить батарею для iPhone XR можно в разделе запчасти для iphone


Обратная сборка

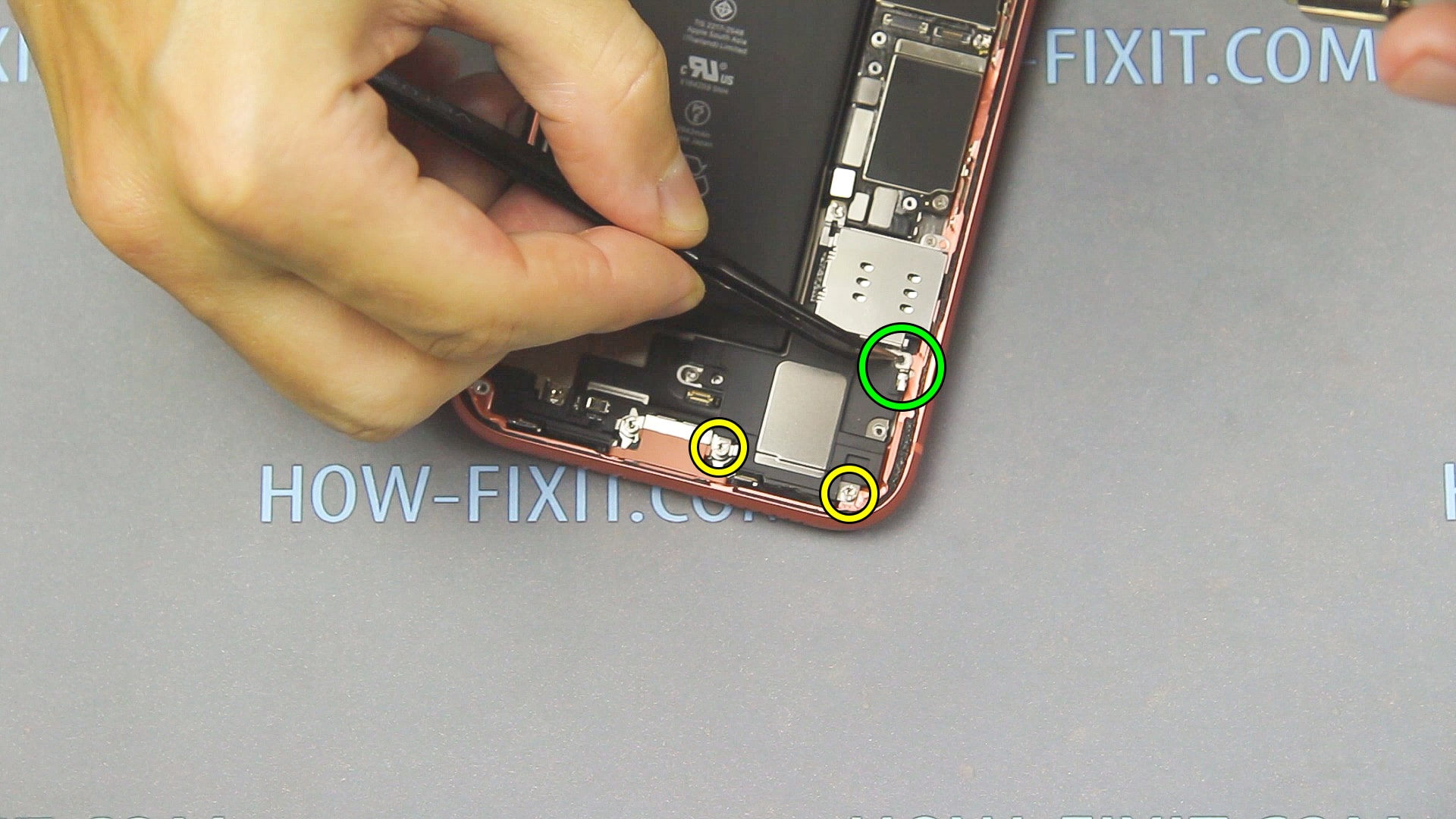

Устанавливаете динамик в корпус и прикручиваете 2 винтика (отмечено желтым), после этого установите железный усик и прикрутите винтик с помощью крестовой отвертки (отмечено зеленым).

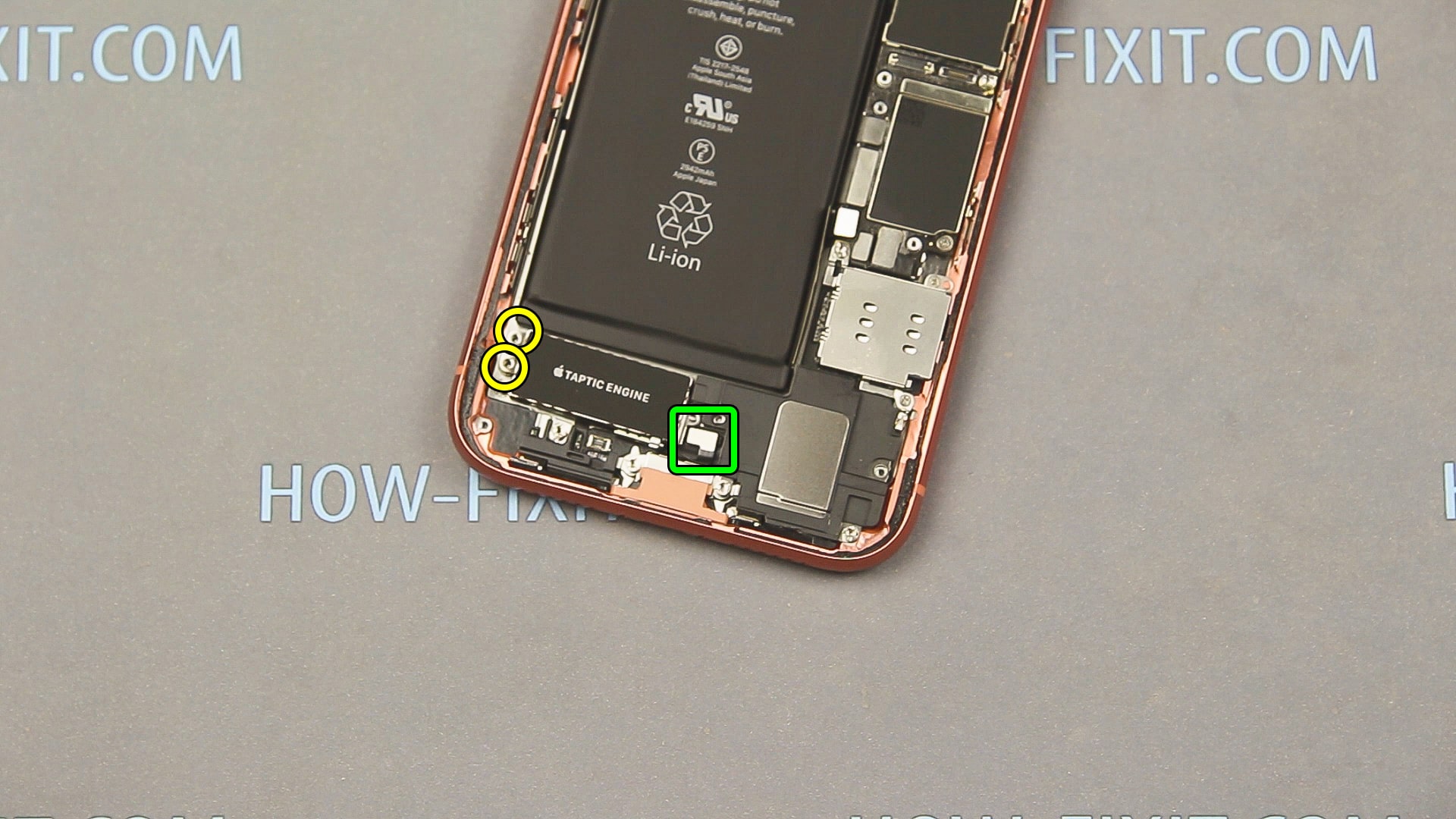

Устанавливаем вибромотор и подключаем шлейф. Прикручиваем 2 винтика.


Между вибромотором и динамиком устанавливаем железную панельку, после, прикручиваем 2 винтика. Сверху клеим черную панельку.

Подключаем шлейф GPS антенны и прикручиваем 7 винтиков.


Теперь, когда айфон собран, можно подкинуть дисплей и проверить как работает телефон с новой батареей перед окончательной сборкой с проклейкой корпуса.


Тестируем перед сборкой

Для теста, подключаем три шлейфа дисплея к основной плате и только после этого подключаем шлейф батареи.

Переворачиваем дисплей (но не схлопываем корпус) и включаем айфон.

Проверяем как работает смартфон и, если все исправно, переходим к проклейке корпуса.

Сборка с проклейкой

Удаляем старый клей из корпуса айфона xr.


С помощью медицинского спирта и ватной палочки удаляем остатки старого клея из поверхности корпуса. Также протрите поверхность дисплейного модуля.


Теперь берем водоотталкивающую клейкую ленту и наносим на поверхность корпуса. С помощью этого водостойкого стикера вы сохраняете влагаустойчивость iphone xr. Купить такой стикер для дисплея и задней панели корпуса (двухсторонний скотч) можно у нас в разделе запчасти для iphone


Подключаем 3 шлейфа дисплея к основной плате айфона, и только после этого подключаем шлейф батареи.


Далее устанавливаем все панельки и прикручиваем болтики.


После, переворачиваем дисплей и придавливаем по всему периметру дисплей к корпусу. Вы можете услышать характерные щелчки схлопывания корпуса.

Прикручиваем оставшиеся 2 винтика возле разъема для зарядки.

Устанавливаем sim карту и включаем айфон xr.

Если какой-то из этапов для вас остался не понятен, рекомендуем посмотреть видео инструкцию в начале этой страницы.
