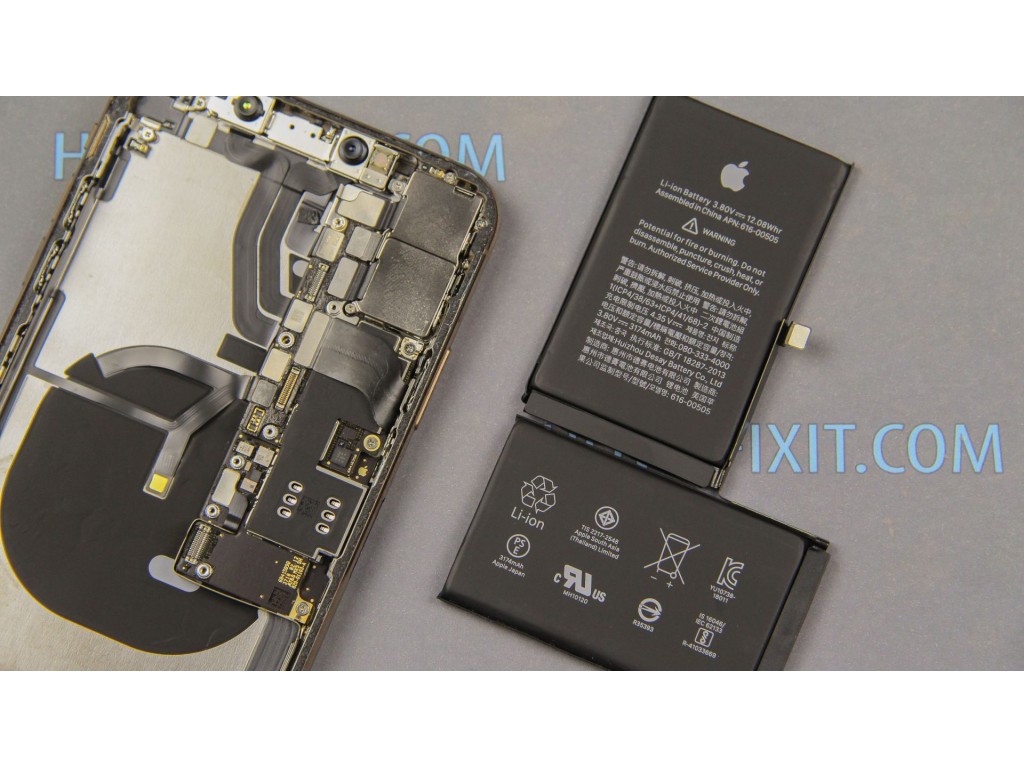

Замена батареи iPhone XS Max

Необходимые инструменты и отвертки для разборки iPhone XS Max:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe) - 0,8мм
  • Отвертка крестовая – (PH00) 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для iphone xs max.


Видео инструкция как заменить батарею на iPhone XS Max


Фото инструкция как заменить батарею на iPhone XS Max

Перед разборкой отключаем айфон, и извлекаем лоток с sim картой.

На нижней части корпуса возле разъема для зарядки, откручиваем два винтика с помощью пятизвездочной отвертки 0,8 мм.


Теперь прогреем лицевую сторону телефона с помощью обычного фена. Дисплей айфона проклеен по всему периметру корпуса и для его раскрытия необходимо прогреть клей. Хорошо прогрейте нижнюю часть дисплея, отсюда мы начнем раскрывать корпус.


Фиксируем присоску внизу дисплея и тянем за кольцо вверх. Берем пластиковый медиатор и продавливаем его между дисплеем и корпусом айфона. Я не рекомендую использовать железные предметы, если не получается отделить дисплей от корпуса, вы можете немного заточить края пластикового медиатора, это немного облегчит процесс раскрытия корпуса айфона. Для удобства раскрытия, можно использовать дополнительный медиатор. Не спеша, отклеиваем дисплей от корпуса.

Раскрывается корпус айфона как книга, откидываете дисплей в правую сторону.


Далее, с помощью трехлепестковой отвертки, откручиваем 4 винтика на железной панели.

Отключаем шлейф батареи от платы айфона.


Откручиваем три винтика и снимаем вторую железную панельку.


Теперь можем отключить два шлейфа матрицы и шлейф динамика с датчиками от основной платы айфона. Обратите внимание, что шлейф от слухового динамика приклеен к другому шлейфу, но отклеивается он достаточно просто.



Для замены батареи на iPhone XS Max рекомендуется снять вибромотор (Taptic Engine) и динамик.

С помощью трехлепестковой отвертки откручиваем 6 винтиков и снимаем модуль антенны.


Откручиваем три винтика крестовой отверткой (отмечено желтым). Не теряйте железный усик, который располагается под винтиком.

С помощью плоской отвертки, открутите два винтика (отмечено зелёным), один из которых фиксирует динамик и вибромотор. Второй винтик фиксирует динамик.


Отключите шлейф, который располагается между вибромотором и динамиком.


Теперь вибромотор (Taptic Engine) и динамик можно извлечь из корпуса айфона. Обратите внимание что динамик приклеен к корпусу. Если аккуратно отклеить (предварительно прогрев феном), при сборке можно приклеить к этой же клейкой ленте.


Теперь необходимо отклеить батарею от корпуса айфона, для этого нужно потянуть за силиконовую ленту, ровно в одну сторону.


Все тоже самое необходимо проделать и с остальными тремя лентами.

Старайтесь тянуть ленту не спеша и без рывков, потому как эти ленты достаточно часто разрываются.


Что делать если одна из силиконовых лент разорвалась, когда вы ее вытягивали из-под батареи iphone. Сразу отмечу, не стоит пытаться ухватиться пинцетом за кусочки этой ленты. Даже если у вас получится ухватиться, вероятней всего, в 99% она снова порвется. И тем более, есть вероятность что, ковыряя пинцетом вы можете повредить саму батарею.

Есть вполне проверенный способ, для этого нам понадобится фен и любая гибкая пластиковая карта. Прогреваем обратную сторону айфона в том месте где располагается разорванная силиконовая лента. Далее, берем пластиковую карту и просовываем ее под батарею. Таким образом можно отклеить батарею от корпуса айфона в случае если одна из силиконовых лент разорвалась.


На новую батарею или на корпус наклеиваем двухсторонний скотч. Обратите внимание что скотч клеится в определенном месте на блоке батареи или корпусе айфона.


Очень важно, не клеить скотч в том месте где находится шлейф модуля Face ID. Батарея должна быть приклеена к металлической части корпуса айфона.


Обратная сборка

  1. Переходим к установке модуля вибромотора (Taptic Engine) и звукового динамика. Для этого подключаем шлейф, далее устанавливаем вибромотор и динамик в корпус.
  2. Между вибромотором и динамиком есть еще один шлейф, к нему крепится железная панелька, не забываем ее установить. Подключаем шлейф и прикручиваем винтик.
  3. Устанавливаем антенный модуль и прикручиваем 5 винтиков.
  4. Еще один похожий винтик прикручиваем к железной панели, которую прикрепили к шлейфу между вибромотором и динамиком.
  5. Прикручиваем еще один винтик на динамик и два винтика на вибромотор. Не забываем установить железный усик на последний винтик.

Теперь можем подключить дисплей и протестировать айфон перед окончательной сборкой с проклейкой корпуса.

Если какой-то этап не понятен, рекомендуем посмотреть подробное пошаговое видео руководство выше.


Удаляем с корпуса iphone xs max старый силиконовый клей. Можно собрать и установить дисплейный модуль на старый заводской клей, но в таком случае влага-устойчивость не гарантируется.


Теперь, когда полностью удален старый клей, с помощью ватной палочки и медицинского спирта протрем корпус от остатков старого клея.


Протираем по всему корпусу где находилась старая клейкая лента.


Также протрите дисплейный модуль от остатков старого клея.


Теперь наносим влагоустойчивую силиконовую клейкую ленту. С помощью этой ленты вы сохраните влагаустойчивость вашего iphone xs max. Такую клейкую ленту вы сможете купить на нашем сайте.


Переходим к установке дисплейного модуля:

  1. для начала подключаем три шлейфа дисплея к основной плате айфона.
  2. установите железную панельку и прикрутите три винтика.
  3. далее, подключите шлейф батареи к плате айфона.
  4. устанавливаем железную панельку и прикручиваем четыре винтика.

Теперь переворачиваем дисплей и аккуратно закрываем корпус айфона. Начинайте прижимать с верхней части корпуса где расположена фронтальная камера.


Далее, прижимайте по краям корпус телефона, вы так же можете услышать характерные щелчки зажимов.

Прикручиваем два винтика возле порта зарядки.


Теперь можем включить телефон, установить sim карту и пользоваться айфоном.
