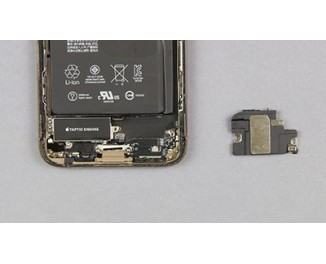

Замена динамика iPhone XS

Необходимые инструменты и отвертки для разборки iPhone XS:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone xs

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.

Видео инструкция по замене динамика iPhone XS


Фото инструкция как заменить основной динамик iPhone XS

Прежде чем приступить к разборке, отключите айфон и извлеките лоток с sim картой.

На нижней части корпуса возле разъема для зарядки, открутите два винтика с помощью пятизвездочной отвертки 0,8 мм.


С помощью обычного фена прогрейте лицевую сторону дисплея в течении минуты. Прогревание дисплея поможет смягчить клей между дисплеем и корпусом, следственно процесс вскрытия корпуса будет намного легче.


Фиксируем присоску снизу дисплея и тянем за кольцо вверх. Далее, берем пластиковый медиатор и пытаемся продавить его между дисплеем и корпусом айфона. Не рекомендуется использовать железные предметы для вскрытия корпуса, если нет под рукой медиатора, можете использовать тонкую пластиковую карту.


Теперь, когда получилось поддеть дисплей, аккуратно и не спеша, отклеиваем дисплей от корпуса айфона.


При раскрытии корпуса, откиньте дисплей в правую сторону, то есть раскрывается корпус как книга.


Далее, открутите 3 винтика на железной панели с помощью трехлепестковой отвертки (отмечено желтым) и один винтик с помощью крестовой отвертки (отмечено зеленым)


Как только сняли железную панель, первым отключаем шлейф батареи от основной платы айфона (отмечено красным), после этого, отключите 3 шлейфа дисплейного модуля (отмечено желтым). При отключении шлейфов, рекомендуется использовать пластиковую лопатку


Чтобы заменить динамик в iPhone XS открутите 5 винтиков и снимите модуль антенны.


Открутите винтик между вибромотором и динамиком.


Уберите железную панельку и отключите шлейф.


Обратите внимание что динамик приклеен к корпусу, и чтобы сохранить клейкую ленту, которой можно повторно воспользоваться при сборке, прогрейте феном место проклейки и аккуратно отклеивайте динамик от корпуса айфона.

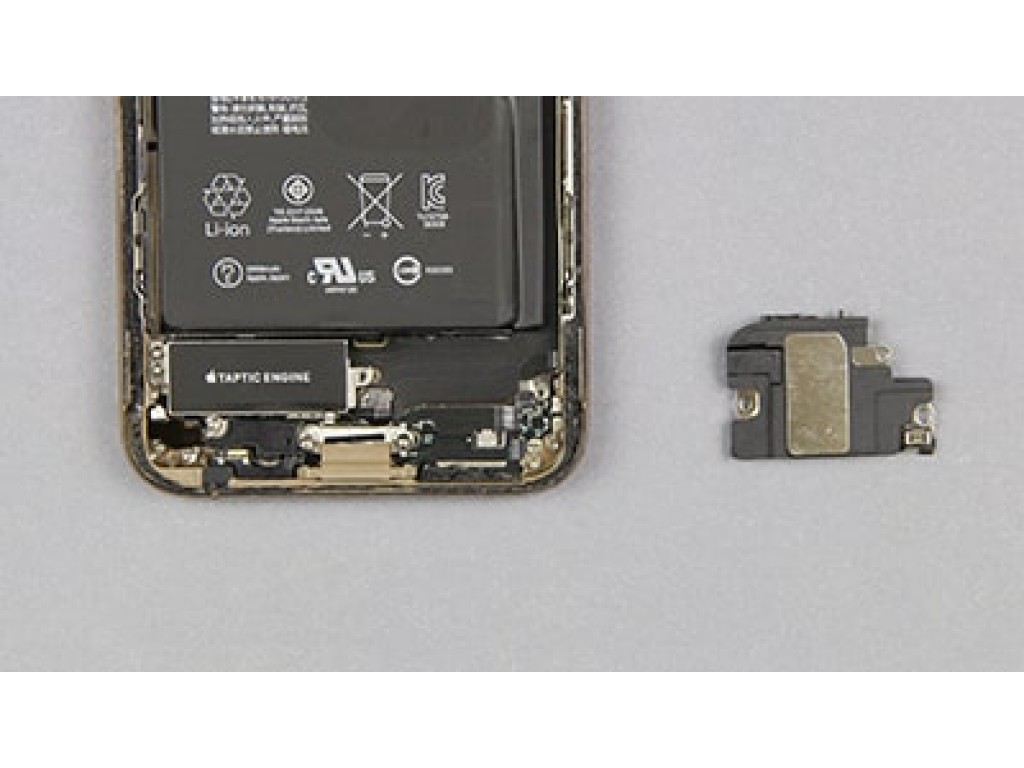

Все, теперь динамик можно снять и заменить.

Если какой-то из этапов разборки для вас остался не понятен, рекомендуем посмотреть видео инструкцию в начале страницы.


Обратная сборка iPhone XS

  1. Установите динамик в корпус.
  2. Между вибромотором и динамиком подключите шлейф, после установите железную панельку и прикрутите сверху винтик.
  3. Установите модуль антенны и прикрутите 5 винтиков.
  4. Теперь можем подкинуть дисплей и протестировать айфон перед окончательной сборкой с проклейкой корпуса.

Чтобы протестировать айфон, подключите три шлейфа дисплея и только после этого подключите шлейф батареи. Переверните корпус, но не прижимайте его, просто переверните. Включите айфон и при необходимости установите sim карту. Тестируем айфон и, если все работает исправно, переходим к окончательной сборке с проклейкой корпуса.

Удаляем с корпуса айфона старую клейкую ленту.


Теперь с помощью обычной ватной палочки и медицинского спирта протираем корпус в том месте где была нанесена клейкая лента.


Берем специальную водостойкую клейкую ленту и наносим на корпус телефона. С помощью этой ленты вы сохраняете влагостойкость айфона. Купить двухсторонний скотч для iPhone XS можно в разделе запчасти для iphone


Подключите три шлейфа дисплея к основной плате айфона (отмечено желтым) и только после этого можно подключить шлейф батареи.


Установите железную панельку и прикрутите 5 винтиков:

  • Винтик Tri-Wing 1.0 мм отмечен желтым
  • Винтик Tri-Wing 1.3 мм отмечен красным
  • Винтик PH00 3.7 мм отмечен зеленым


После того как прикрутили все винтики на железной панельке, переворачиваем дисплей и прижимаем к корпусу. Вы также можете услышать характерные звуки захлопывания корпуса.

В заключительный этап, прикручиваем два винтика возле гнезда зарядки.


Устанавливаем sim карту, включаем и пользуемся телефоном.
