Как заменить дисплей iPhone 6s Plus

Необходимые инструменты и отвертки для разборки iPhone 6s Plus:

  • Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
  • Отвертка крестовая (PH00) - 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6s plus


Видео инструкция замена экрана iPhone 6s Plus



Фото инструкция как заменить экран iPhone 6s Plus

В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить дисплей в телефоне iPhone 6s Plus.

Прежде, чем приступить к ремонту не забудьте выключить ваш телефон.

Для того, чтобы открыть iPhone 6s Plus, вам понадобится отвертка Рentalobe. Теперь, с помощью этой отвертки, открутите два винтика в нижней части корпуса, которые расположены справа и слева от гнезда питания.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 6s Plus на чистую, гладкую поверхность, чтоб не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Теперь открутите два отмеченных винтика (голубой - 2.0 мм, розовый - 2.9 мм) и с помощью пластиковой лопатки осторожно отсоединяете нижний разъем для аккумулятора, антенны и разъема Lightning.


Далее вам нужно открутить пять отмеченных винтиков (красный - 2.6 мм, розовый 1.2 мм, голубой - 1.6 мм), которые удерживают металическую крышку и снимите ее. Теперь отсоедините три отмеченных разъема в порядке, указанном ниже. Будьте очень осторожны и внимательны. Поместите острый конец пластиковой лопатки чуть ни же каждого контакта и поднимите его:
Синий - Touch ID кабель
Голубой - Фронтальная камера / датчик приближения / слуховой динамик / микрофон
Розовый - Дисплей.


Далее вам нужно снять слуховой динамик, который находится на задней панели дисплея. Открутите три отмеченных винтика (розовый - 2.7 мм, голубой - 1.4 мм) из крышки на слуховом динамике и снимите ее. Слуховой динамик находится под ленточным кабелем фронтальной камеры. Слегка отогните кабель в сторону, чтобы вы могли снять слуховой динамик.


Теперь вам нужно снять фронтальную камеру и датчик приближения. Вы должны отключить эти кабели в два этапа. Сначала осторожно поднимите датчики. Затем вставьте пластиковую лопатку чуть ниже ленточного кабеля, где находится внешний микрофон. В этом месте ленточный кабель слегка приклеен. Теперь вы можете отключить комплект кабелей.


Теперь снимите кнопку «Домой». Открутите два отмеченные винтика одинакового размера (1.8 мм) и снимите металическую крышку. С помощью пластиковой лопатки аккуратно отсоедините контакт кабеля кнопки «Домой». Кнопка приклеена к экрану изнутри. Выдавите кнопку пальцем с лицевой стороны. Будьте осторожны.


Открутите семь отмеченных винтика (1.4 мм), которые удерживают металическую крышку на месте. И снимите заднюю панель.


Установка нового дисплея и обратная сборка iPhone 6s Plus

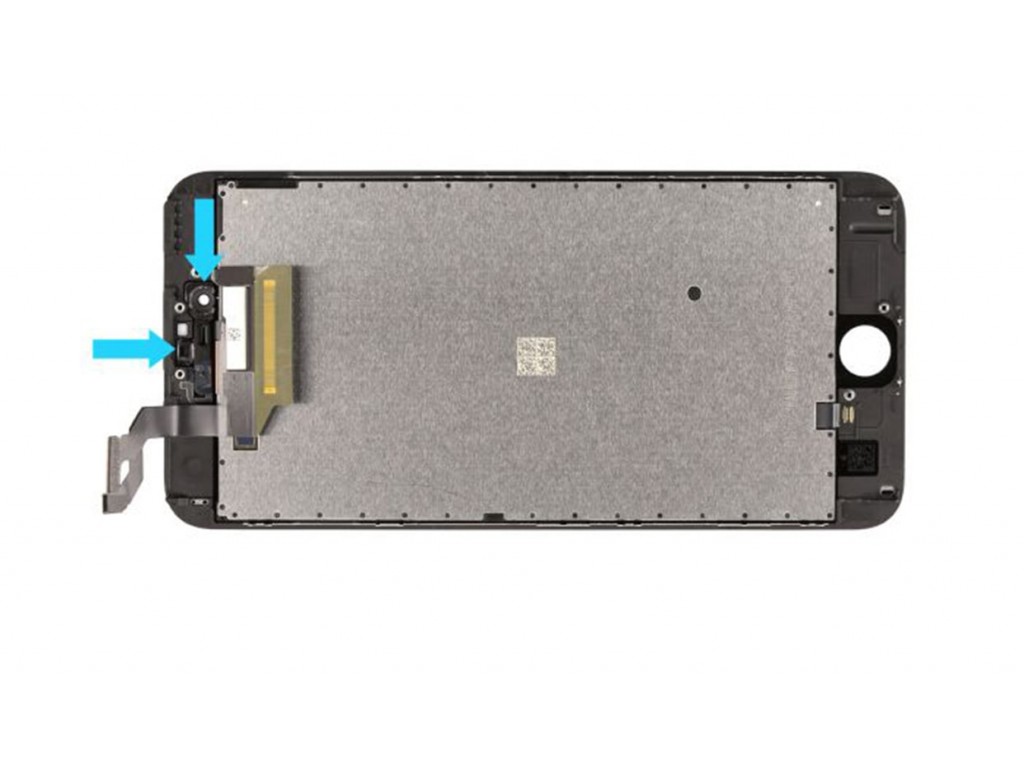

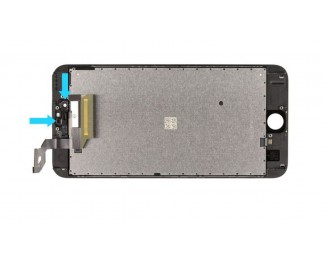

Теперь подготовьте новый дисплей к установке. Не все доступные дисплеи имеют одинаковые функции. При необходимости перед установкой нового экрана вам придется извлечь некоторые из следующих частей со старого дисплея: кронштейн передней камеры (слегка приклеен), кронштейн датчика (слегка приклеен). Если на задней панели нового дисплея есть защитная пленка, снимите ее.


Поместите заднюю панель на новый дисплеи и прикрутите его на место. Убедитесь, что часть кабеля 3D Touch скрыта под задней панелью. (Отмечено стрелкой.)


Снова установите кнопку «Домой» и подключите разъем. Установите металическую крышку и прикрутите ее на место.


Подсоедините фронтальную камеру и датчик приближения. Сначала прикрепите внешний микрофон в исходное положение. Затем закрепите каждый из датчиков в соответствующем кронштейне. Важно правильно расположить датчики, потому что в противном случае датчик приближения не будет полностью функциональным.


Установите слуховой динамик обратно в исходное положение между камерой FaceTime и датчиками. Затем наденьте крышку. Теперь закрутите отмеченные винты (розовый - 2.7 мм, голубой - 1.4 мм). Убедитесь, что фронтальная камера находится в центре передней части дисплея. Переместите это немного в случае необходимости. Обратите внимание, что винты имеют разную длину. Если вы перепутаете их, винт будет давить на стекло дисплея изнутри и повредит его.


Подсоедините отмеченные разъемы. Будьте осторожны, чтоб не погнуть разъем. Синий - Touch ID кабель
Голубой - Фронтальная камера / датчик приближения / слуховой динамик / микрофон
Розовый - Дисплей.
Теперь запустите свой iPhone, как только подключите все разъемы. Проверьте работу дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и динамика. Если разъемы дисплея подключены не правильно, на дисплее появятся полосы или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее отмеченными винтами (красный - 2.6 мм, розовый 1.2 мм, голубой - 1.6 мм).


Подключите антенну, разъем Lightning, аккумулятор и материнскую плату. Затем установите металическую крышку снова. И закрутите крышку на материнской плате отмеченными винтиками (голубой - 2.0 мм, розовый - 2.9 мм).


Теперь аккуратно сложите дисплей. Он должен правильно защелкнуться в верхнем краю устройства, где находятся соединительные кабели. Осторожно нажмите на дисплей в направлении кнопки «Домой», пока он полностью не окажется в раме. Дисплей должен быть расположен на одном уровне с рамой телефона.


Теперь прикрутите два винта в нижней части корпуса.
