Как заменить фронтальную камеру iPhone 6

Необходимые инструменты и отвертки для разборки iPhone 6:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как разобрать и заменить фронтальную камеру в смартфоне iPhone 6. Вам стоит заменить камеру, если она не работает или ваши снимки получаются размытыми. Если ваш экран не тухнет при разговоре по телефону, вам также стоит заменить кабель фронтальной камеры, чтобы решить эту проблему. Так же вам стоит заменить кабель фронтальной камеры, если не работает микрофон, когда вы делаете видеозвонок FaceTime.

Прежде, чем приступить к ремонту не забудьте выключить устройство.

Первым шагом вам нужно открыть iPhone. Для этого вам понадобится отвертка Pentalobe. Открутите два отмеченных винтика в нижней части корпуса (розовые - 3.8 мм).


Далее положите ваш телефон на чистую поверхность, чтоб не поцарапать корпус. Для того, чтобы отсоединить переднюю панель от задней крышки, вам понадобится присоска и пластиковый медиатор. Если ваш экран разбит и сильно потрескался, наклейте на него клейкую ленту, прежде чем продолжить. Теперь поместите присоску над кнопкой «Домой» или рядом с ней. Поднимите экран потянув за кольцо присоски вверх и вставьте пластиковый медиатор в образовавшееся отверстие между алюминиевой рамой и рамкой дисплея. Обведите пластиковым медиатором по краю экрана, чтобы отклеить его со всех сторон.


Далее с помощью отвертки Phillips открутите отмеченные винтики (голубой - 3.2 мм, розовый - 2.3 мм). Затем поднимите крышку аккумулятора. Осторожно отсоедините разъем батареи, вставив пластиковую лопатку чуть ни же самого разъема.


Теперь вам нужно открутить пять отмеченных винтиков Phillips из металической крышки (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм). Далее снимите крышку. Отсоедините четыре разъема в порядке, указанном ниже. Будьте очень осторожны. Поместите конец пластиковой лопатки чуть ниже контакта и поднимите его. Таким образом отключите: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый).

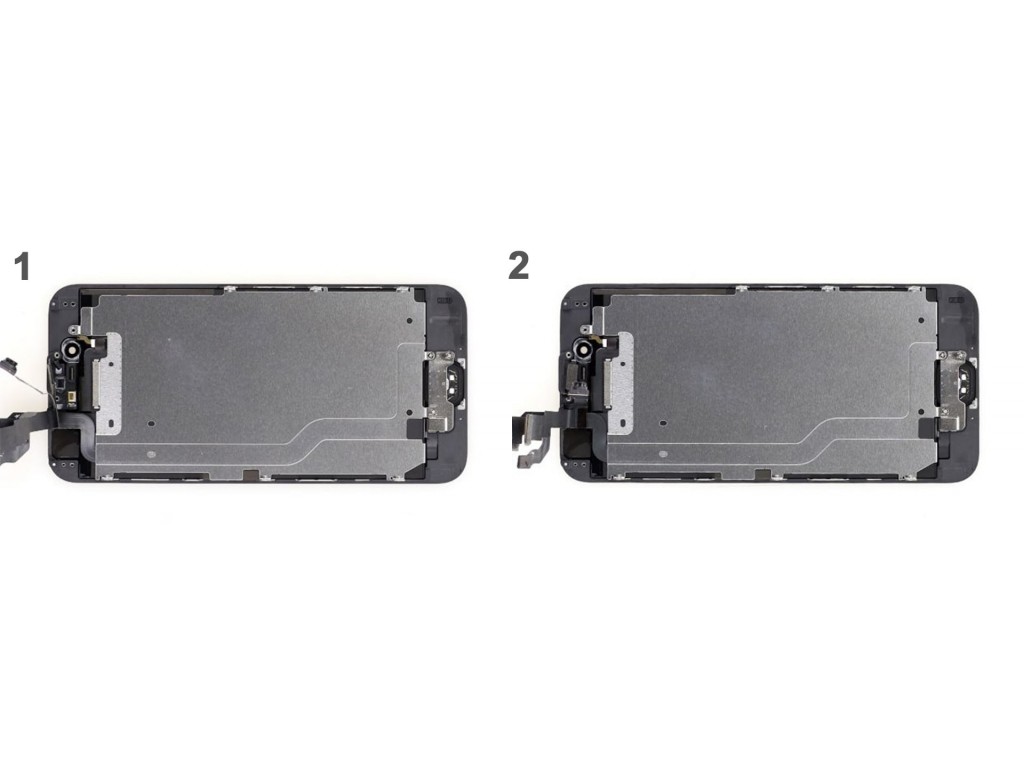

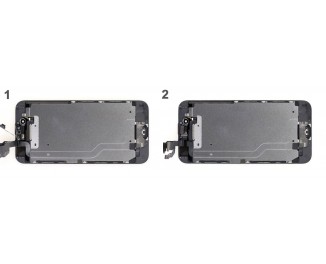

Слуховой динамик находится на задней панели дисплея. Открутите три отмеченных винта Phillips (розовые - 2.2 мм, голубой - 3.0 мм). Теперь снимите крышку. Слегка отогните кабель в сторону, чтобы вы могли снять слуховой динамик.


Снимите комплект кабелей фронтальной камеры в два этапа: сначала снимите датчики, вставив пластиковую лопатку под комплект кабелей, но над маленьким золотым микрофоном и подняв датчики. Теперь вставьте пластиковую лопатку ниже ленточного кабеля, где находится внешний микрофон. На этом этапе он слегка приклеен. Теперь вы можете поднять комплект кабелей фронтальной камеры, чтобы снять его.


Установка новой фронтальной камеры и обратная сборка iPhone 6

Теперь установите кабель фронтальной камеры и датчика приближения. Сначала прикрепите внешний микрофон в исходное положение. Затем прикрепите каждый из датчиков к соответствующему кронштейну. Важно правильно расположить датчики, потому что в противном случае датчик приближения не будет полностью функциональным.


Установите слуховой динамик обратно в исходное положение между фронтальной камерой FaceTime и датчиками. Затем наденьте крышку. Теперь закрутите отмеченные винты (розовые - 2.2 мм, голубой - 3.0 мм). Убедитесь, что фронтальная камера находится в центре передней части дисплея. Переместите ее немного в случае необходимости. Обратите внимание, что винты разной длины. Если вы перепутаете их, винт будет давить на стекло дисплея изнутри и повредит его.


Подключите отмеченные разъемы: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый). Подключение ЖК-разъема обычно получается не сразу. Будьте очень осторожны, чтобы не погнуть разъем. Запустите свой iPhone, как только разъемы будут надежно подключены. Проверьте работу ЖК-дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и слухового динамика. Если разъемы подключены неправильно, на дисплее появятся полосы, или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее на место (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм).


Теперь подключите разъем батареи.Установите металическую крышку и прикрутите ее на место (голубой - 3.2 мм, розовый - 2.3 мм).


Затем аккуратно сложите экран. Убедитесь, что край в верхней части экрана, где находятся кабели, правильно защелкнулся. Теперь осторожно нажмите на экран в направлении кнопки «Домой», пока он не будет правильно установлен в раме.


Теперь закрутите два винта в нижней части корпуса (розовые - 3.8 мм Pentalobe).
