Как заменить фронтальную камеру iPhone 8 Plus

Необходимые инструменты и отвертки для разборки iPhone 8 Plus:

  • Отвертка пятизвездочная Pentalobe - 0,8мм
  • Отвертка крестовая PH00 - 1.5мм
  • Отвертка трехлепестковая Tri-Wing - 0,6мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 8 plus

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция замена шлейфа с фронтальной камерой iPhone 8 Plus



Фото инструкция как заменить шлейф с фронтальной камерой и сенсорами iPhone 8 Plus

В этой пошаговой инструкции я покажу как самостоятельно разобрать и заменить фронтальную камеру в iPhone 8 Plus.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно открутить два отмеченных винтика в нижней части корпуса с помощью отвертки Pentalobe 0.8mm. Винтики находятся справа и слева от разъема для зарядного устройства.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 8 Plus на чистую, гладкую поверхность, чтобы не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея теплым воздухом примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Далее открутите отмеченные винтики (зеленые - 2.6 мм, голубые - 1.0 мм) и снимите крышку. Теперь аккуратно отсоедините контакт с аккумулятором, вставив пластиковую лопатку чуть ниже разъема.

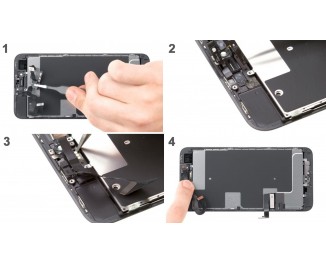

Далее с помощью пластиковой лопатки отсоедините контакт дисплея и кнопки «Домой».


Далее с помощью отвертки Y-типа (Y000), открутите два винта (зеленый - 1.1 мм, голубой - 0.9 мм). Снимите крышку. Используя пластиковую лопатку, осторожно отсоедините контакт фронтальной камеры от материнской платы. Теперь вы можете полностью снять дисплей.


Слуховой динамик находится на задней панели дисплея. Открутите отмеченые винтики из крышки слухового динамика (голубой - 2.7 мм, зеленый - 1.7 мм, желтые - 2.2 мм). Слуховой динамик находится под гибким плоским кабелем фронтальной камеры. Слегка отогните кабель в сторону, чтобы снять наушник. Обратите внимание, что винты разной длины. Если перепутать их при обратной сборке, это может привести к повреждению дисплея.


Теперь снимите набор кабелей фронтальной камеры в два этапа. Сначала вставьте пластиковую лопатку под гибкий кабель и осторожно отсоедините его. Он прочно приклеен. Теперь снимите датчики, осторожно поднимая их. Осторожно удалите деталь с четырьмя золотыми контактами, используя лопатку. Теперь вы можете снять набор кабелей фронтальной камеры. Будьте очень осторожны при снятии кабеля FaceTime. Кабель может очень легко разорваться в месте слева от наушника. Используйте фен, чтобы смягчить клей на кабеле FaceTime.


Установка фронтальной камеры и обратная сборка IPhone 8 Plus

Поместите каждый из датчиков в соответствующий кронштейн. Установите правильно кабель фронтальной камеры Face Time. Маленькие вкладки на рамке помогут вам с позиционированием. Вставьте кабель FaceTime в исходное положение. Важно правильно расположить датчик приближения, потому что иначе он не будет полностью функциональным.


Установите слуховой динамик в исходное положение под гибким плоским кабелем между камерой FaceTime и датчиками. Затем установите крышку на место и закрепите отмеченные винтики (зеленые - 1.7 мм, желтые - 2.2 мм, голубой - 2.7 мм). Убедитесь, что фронтальная камера находится в центре передней части дисплея. Переместите это немного в случае необходимости.


Для того, чтобы новая наклейка на рамку хорошо приклеилась, удалите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону корпуса и аккуратно приклейте. Удалить второй кусок пленки. Обратите внимание на правильное расположение наклейки на раме. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не 100%!


Разместите дисплей на раме и подключите контакт фронтальной камеры (FaceTime) к материнской плате. Установите крышку контакта фронтальной камеры (FaceTime) обратно в iPhone и закрепите ее отмеченными винтами (зеленый - 1.1 мм, голубой 0.9 мм).


Подключите два разъема: кнопки Home и дисплея к плате логики.


Подключите контакт аккумулятора. Установите металическую крышку обратно в iPhone и закрепите ее четырьмя винтами (зеленые - 1.2 мм, голубой - 2.6 мм).


Установите дисплей на боковую часть рамки и опустите его на iPhone. Затем поместите весь дисплей в рамку телефона.


Закрутите два винта слева и справа от разъема Lightning в корпус.
