Как заменить фронтальную камеру iPhone 8

Необходимые инструменты и отвертки для разборки iPhone 8:

  • Отвертка пятизвездочная Pentalobe - 0,8мм
  • Отвертка крестовая PH00 - 1.5мм
  • Отвертка трехлепестковая Tri-Wing - 0,6мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 8

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция замена фронтальной камеры iPhone 8



Фото инструкция как заменить фронтальную камеру на iPhone 8

В этой пошаговой инструкции покажу как самостоятельно разобрать и заменить фронтальную камеру в iPhone 8.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно открутить два отмеченных винтика в нижней части корпуса с помощью отвертки Pentalobe 0.8mm. Винтики находятся справа и слева от разъема для зарядного устройства.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 8 на чистую, гладкую поверхность, чтобы не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея теплым воздухом примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Далее открутите отмеченные винтики (зеленые - 2.6 мм, голубые - 1.0 мм) и снимите крышку. Теперь аккуратно отсоедините контакт с аккумулятором, вставив пластиковую лопатку чуть ниже разъема.


Далее с помощью пластиковой лопатки отсоедините контакт дисплея и кнопки «Домой».


Открутите три отмеченных винтика (зеленые - 1.0 мм). Снимите крышку и осторожно отсоедините разъем FaceTime от PCB. Теперь вы можете полностью снять дисплей.


Слуховой динамик находится на задней панели дисплея. Открутите три отмечены винтика из крышки слухового динамика (голубой - 2.25 мм, зеленый - 1.5 мм). Далее открутите два винта, которые удерживают слуховой динамик (красный - 1.7 мм, желтый - 2.2 мм). Слуховой динамик находится под гибким плоским кабелем фронтальной камеры. Слегка отогните кабель в сторону, чтобы снять наушник. Обратите внимание, что винты разной длины. Если перепутать их при обратной сборке, это может привести к повреждению дисплея.

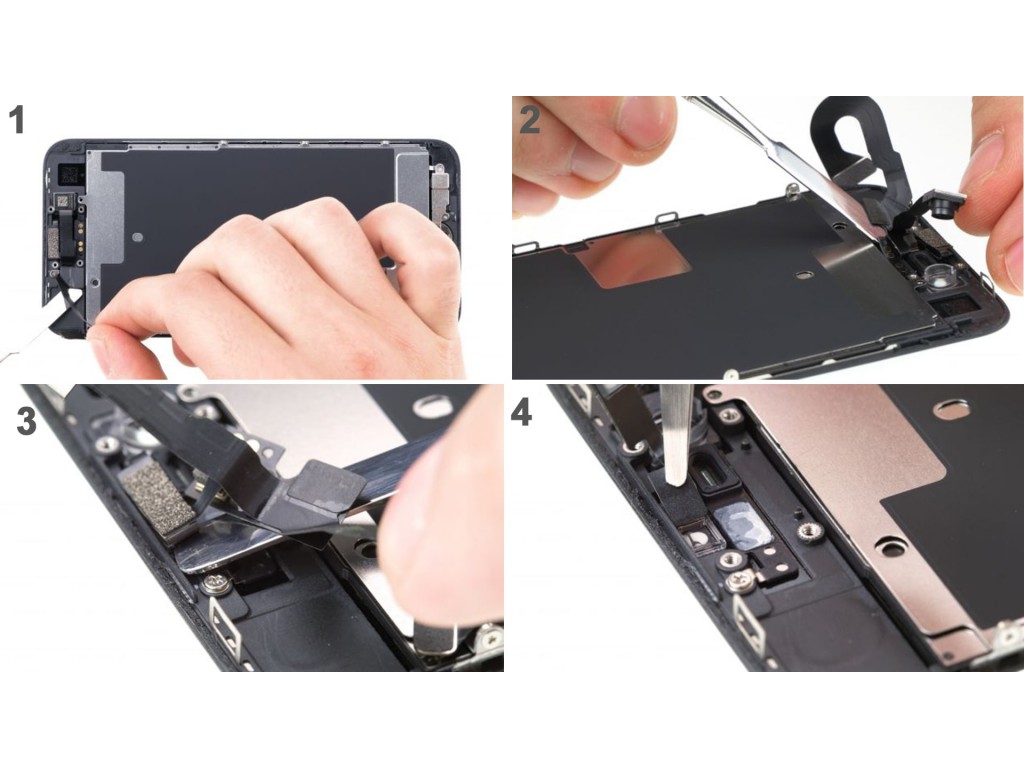

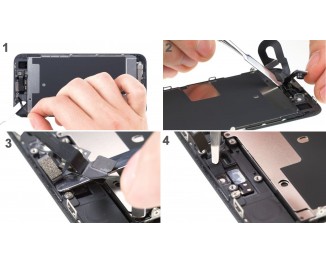

Теперь снимите кабель фронтальной камеры. Для начала вставьте лопатку под ленточный кабель и осторожно ослабьте его. Он прочно приклеен. Далее снимите датчики, осторожно поднимая их. Теперь вы можете снять набор кабелей. Используйте фен, чтобы размягчить клей на кабеле фронтальной камеры.


Установка фронтальной камеры и обратная сборка iPhone 8

Теперь поместите каждый из датчиков в соответствующий кронштейн. Установите правильно кабель фронтальной камеры. Маленькие вкладки на рамке помогут вам с позиционированием. Вставьте кабель фронтальной камеры в исходное положение. Важно правильно расположить датчик приближения, потому что иначе он не будет полностью функциональным.


Установите слуховой динамик в исходное положение под гибким плоским кабелем между камерой FaceTime и датчиками. Закрутите два отмечены винта. Затем установите крышку на место и закрепите три винта. Убедитесь, что фронтальная камера находится в центре передней части дисплея. Переместите это немного в случае необходимости.


Для того, чтобы новая наклейка на рамку хорошо приклеилась, удалите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону корпуса и аккуратно приклейте. Удалить второй кусок пленки. Обратите внимание на правильное расположение наклейки на раме. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не 100%!


Держите дисплей вертикально на раме и подключите контакт FaceTime к материнской плате.. Установите крышку контакта FaceTime обратно в iPhone и закрепите ее тремя винтами (зеленые - 1.0 мм).


Подключите два разъема: кнопки Home и дисплея к плате логики.


Подключите контакт аккумулятора. Установите металическую крышку обратно в iPhone и закрепите ее четырьмя винтами (зеленые - 2.6 мм, голубые - 1.0 мм).


Установите дисплей на боковую часть рамки и опустите его на iPhone. Затем поместите весь дисплей в рамку телефона.


Закрутите два винта слева и справа от разъема Lightning в корпус.
