Как заменить кабель регулировки громкости iPhone 6

Необходимые инструменты и отвертки для разборки iPhone 6:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как разобрать и заменить кабель регулировки громкости в смартфоне iPhone 6. Вам стоит заменить эту запчасть, если не работают кнопки регулировки громкости.

Прежде, чем приступить к ремонту не забудьте выключить устройство.

Первым шагом вам нужно открыть iPhone. Для этого вам понадобится отвертка Pentalobe. Открутите два отмеченных винтика в нижней части корпуса (розовые - 3.8 мм).


Далее положите ваш телефон на чистую поверхность, чтоб не поцарапать корпус. Для того, чтобы отсоединить переднюю панель от задней крышки, вам понадобится присоска и пластиковый медиатор. Если ваш экран разбит и сильно потрескался, наклейте на него клейкую ленту, прежде чем продолжить. Теперь поместите присоску над кнопкой «Домой» или рядом с ней. Поднимите экран потянув за кольцо присоски вверх и вставьте пластиковый медиатор в образовавшееся отверстие между алюминиевой рамой и рамкой дисплея. Обведите пластиковым медиатором по краю экрана, чтобы отклеить его со всех сторон.


Далее с помощью отвертки Phillips открутите отмеченные винтики на разъем аккумулятора (голубой - 3.2 мм, розовый - 2.3 мм). Затем поднимите крышку аккумулятора. Осторожно отсоедините разъем батареи, вставив пластиковую лопатку чуть ни же самого разъема.


Теперь вам нужно открутить пять отмеченных винтиков Phillips из металической крышки (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм). Далее снимите крышку. Отсоедините четыре разъема в порядке, указанном ниже. Будьте очень осторожны. Поместите конец пластиковой лопатки чуть ниже контакта и поднимите его. Таким образом отключите: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый).


Теперь снимите вибро мотор. Открутите два отмеченных винта, которые удерживают вибро мотор (розовые - 1.5 мм).


Аккумулятор крепится к корпусу двумя клейкими полосками. С помощью металической лопатки, отсоедините два черных конца клейкой ленты от батареи. Теперь очень медленно вытащите клейкие полоски. Тяните за полоски как можно более параллельно вашему телефону. Далее извлеките батарею из корпуса.


Открутите два отмеченных винтика Phillips из металической крышки, поднимите ее и снимите (голубой - 2.2 мм, розовый - 2.9 мм).


Далее вам нужно снять. Крышку Wi-Fi. Открутите четыре отмеченных винтика Phillips (розовые - 2.1 мм, голубой - 1.3 мм, желтый - 1.6 мм). Затем снимите крышку.

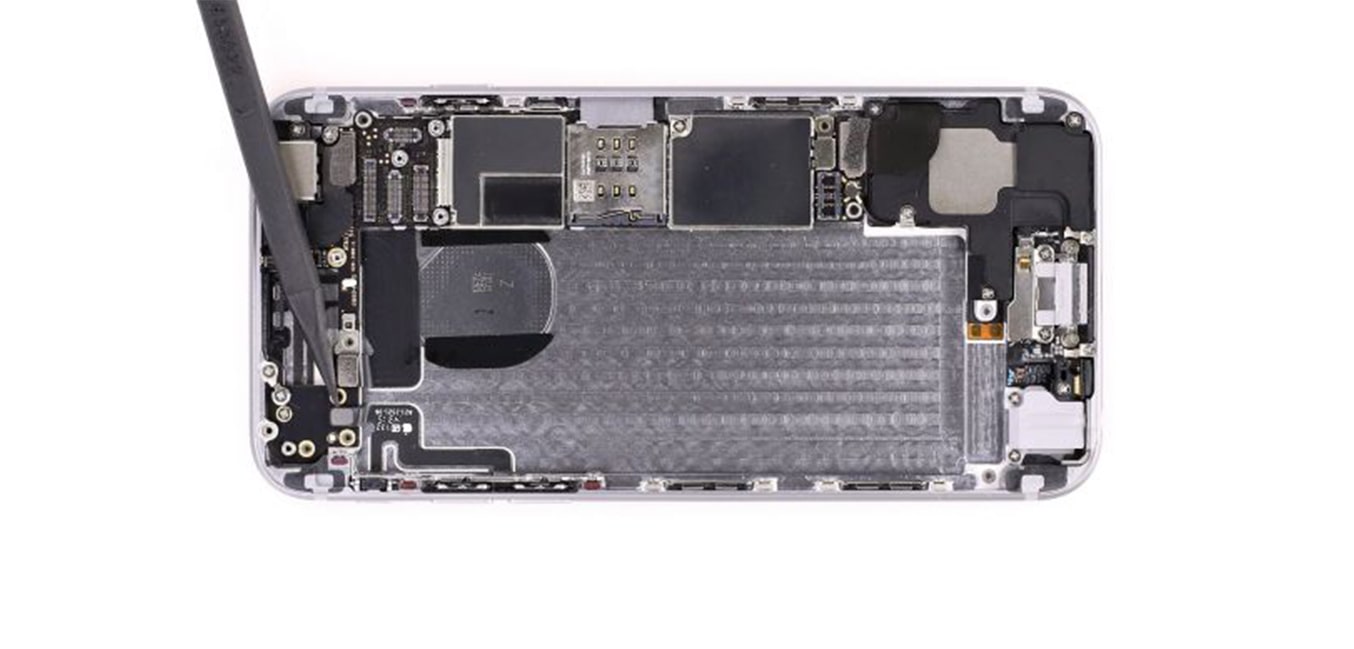

Отсоединить разъем кабеля управления громкостью.

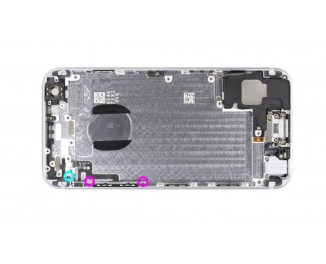

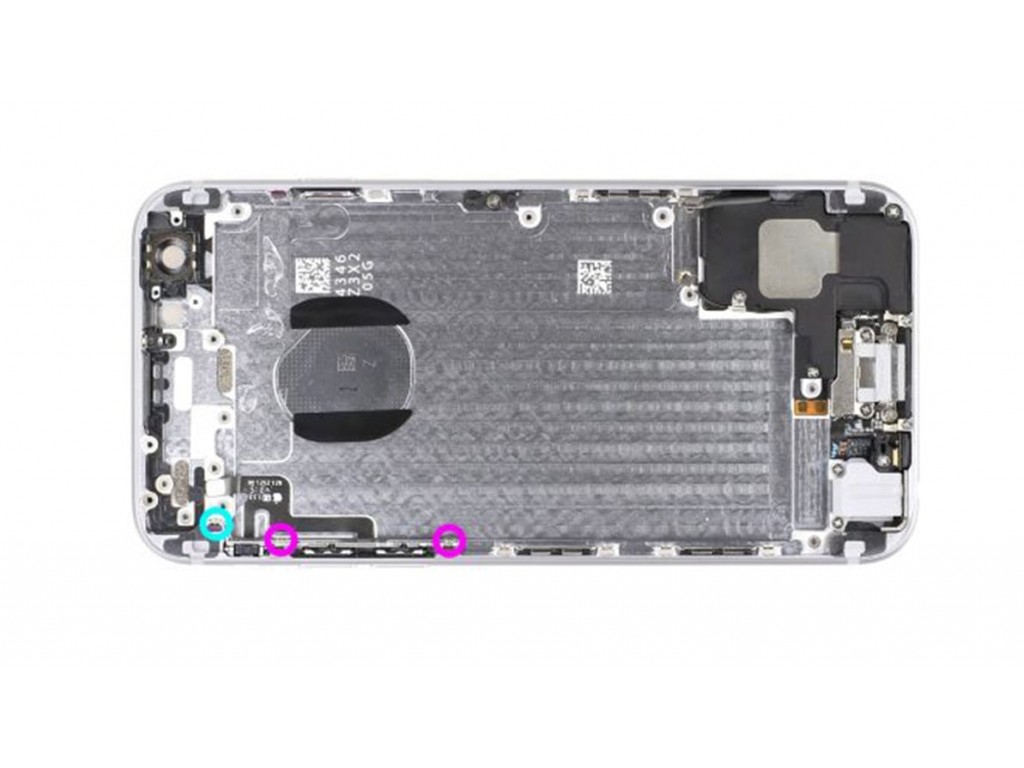

Теперь с помощью крестообразной отвертки открутите три отмеченных винта, которые удерживают кабель регулировки громкости на месте (розовые - 2.2 мм, голубой - 1.8 мм). Из-за положения материнской платы вы можете только ослабить винт справа в голубом круге, но не снять его. Вы открутите этот винт, когда снимете набор кабелей. Далее вставьте металлическую лопатку под ленточный кабель и осторожно отсоедините его от основания. Снимите кабель регулировки громкости. Если вы не можете выкрутить винт, как описано, вам придется снять материнскую плату.


Установка нового кабеля регулировки громкости и обратная сборка iPhone 6

Установите кабель регулировки громкости обратно в исходное положение и прикрутите его тремя отмеченными винтами с крестообразным шлицем (розовые - 2.2 мм, голубой - 1.8 мм). Для того, чтоб закрутить винт, отмеченный голубым кругом, вам придется снять материнскую плату. Затем подключите разъем кабеля управления громкостью к материнской плате.


Теперь установите крышку Wi-Fi и прикрутите ее на место (розовые - 2.1 мм, голубой - 1.3 мм, желтый - 1.6 мм).


Теперь установите металическую крышку и прикрутите ее на место (голубой - 2.2 мм, розовый - 1.9 мм).


Прикрепите новые клейкие ленты под аккумулятором. В противном случае батарея будет иметь слишком много места и будет двигаться Теперь вставьте аккумулятор обратно в iPhone и подключите разъем.


Поместите вибромотор в исходное положение. Закрепите вибро мотор отмеченными винтиками (розовые - 1.5 мм).


Подключите отмеченные разъемы: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый). Подключение ЖК-разъема обычно получается не сразу. Будьте очень осторожны, чтобы не погнуть разъем. Запустите свой iPhone, как только разъемы будут надежно подключены. Проверьте работу ЖК-дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и слухового динамика. Если разъемы подключены неправильно, на дисплее появятся полосы, или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее на место (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм).


Теперь подключите разъем батареи.Установите металическую крышку и прикрутите ее на место (голубой - 3.2 мм, розовый - 2.3 мм).


Затем аккуратно сложите экран. Убедитесь, что край в верхней части экрана, где находятся кабели, правильно защелкнулся. Теперь осторожно нажмите на экран в направлении кнопки «Домой», пока он не будет правильно установлен в раме.


Теперь закрутите два винта в нижней части корпуса (розовые - 3.8 мм Pentalobe).
