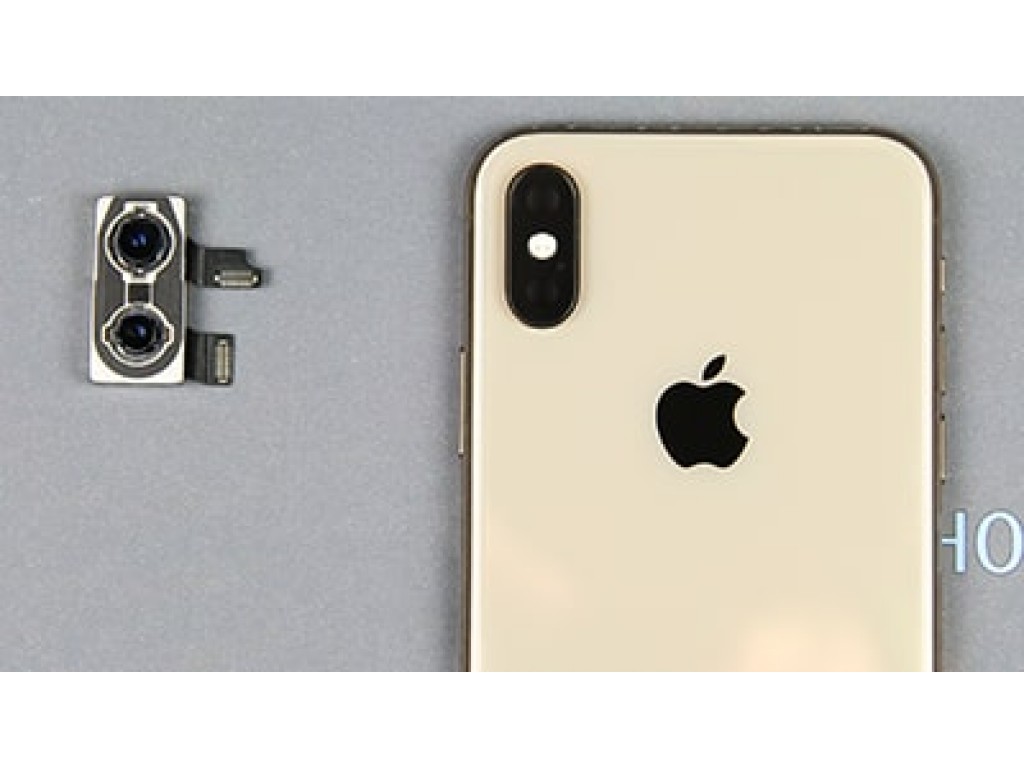

Замена задней камеры iPhone XS

Необходимые инструменты и отвертки для разборки iPhone XS:

• Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
• Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
• Отвертка крестовая (PH00) - 1.5мм
• Пинцет
• Пластиковая лопатка и медиатор
• Присоска для снятия дисплея
• Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone xs

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.

Видео инструкция замена основной камеры iPhone XS

Фото инструкция как заменить заднюю камеру iPhone XS

Прежде чем приступить к разборке, отключите айфон и извлеките лоток с sim картой.

На нижней части корпуса возле разъема для зарядки, открутите два винтика с помощью пятизвездочной отвертки 0,8 мм.

С помощью обычного фена прогрейте лицевую сторону дисплея в течении минуты. Прогревание дисплея поможет смягчить клей между дисплеем и корпусом, следственно процесс вскрытия корпуса будет намного легче.

Фиксируем присоску снизу дисплея и тянем за кольцо вверх. Далее, берем пластиковый медиатор и пытаемся продавить его между дисплеем и корпусом айфона. Не рекомендуется использовать железные предметы для вскрытия корпуса, если нет под рукой медиатора, можете использовать тонкую пластиковую карту.

Теперь, когда получилось поддеть дисплей, аккуратно и не спеша, отклеиваем дисплей от корпуса айфона.

При раскрытии корпуса, откиньте дисплей в правую сторону, то есть раскрывается корпус как книга.

Далее, открутите 3 винтика на железной панели с помощью трехлепестковой отвертки (отмечено желтым) и один винтик с помощью крестовой отвертки (отмечено зеленым)

Как только сняли железную панель, первым отключаем шлейф батареи от основной платы айфона (отмечено красным), после этого, отключите 3 шлейфа дисплейного модуля (отмечено желтым). При отключении шлейфов, рекомендуется использовать пластиковую лопатку

Открутите 2 винтика на железной панельке, винтик отмеченный желтым откручивается с помощью крестовой отвертки, отмеченный зеленым – трехлепестковой отверткой.

Теперь можно снять железную панельку.

Отключите 2 шлейфа модуля камеры. При отключении шлейфов, рекомендуется использовать пластиковую лопатку.

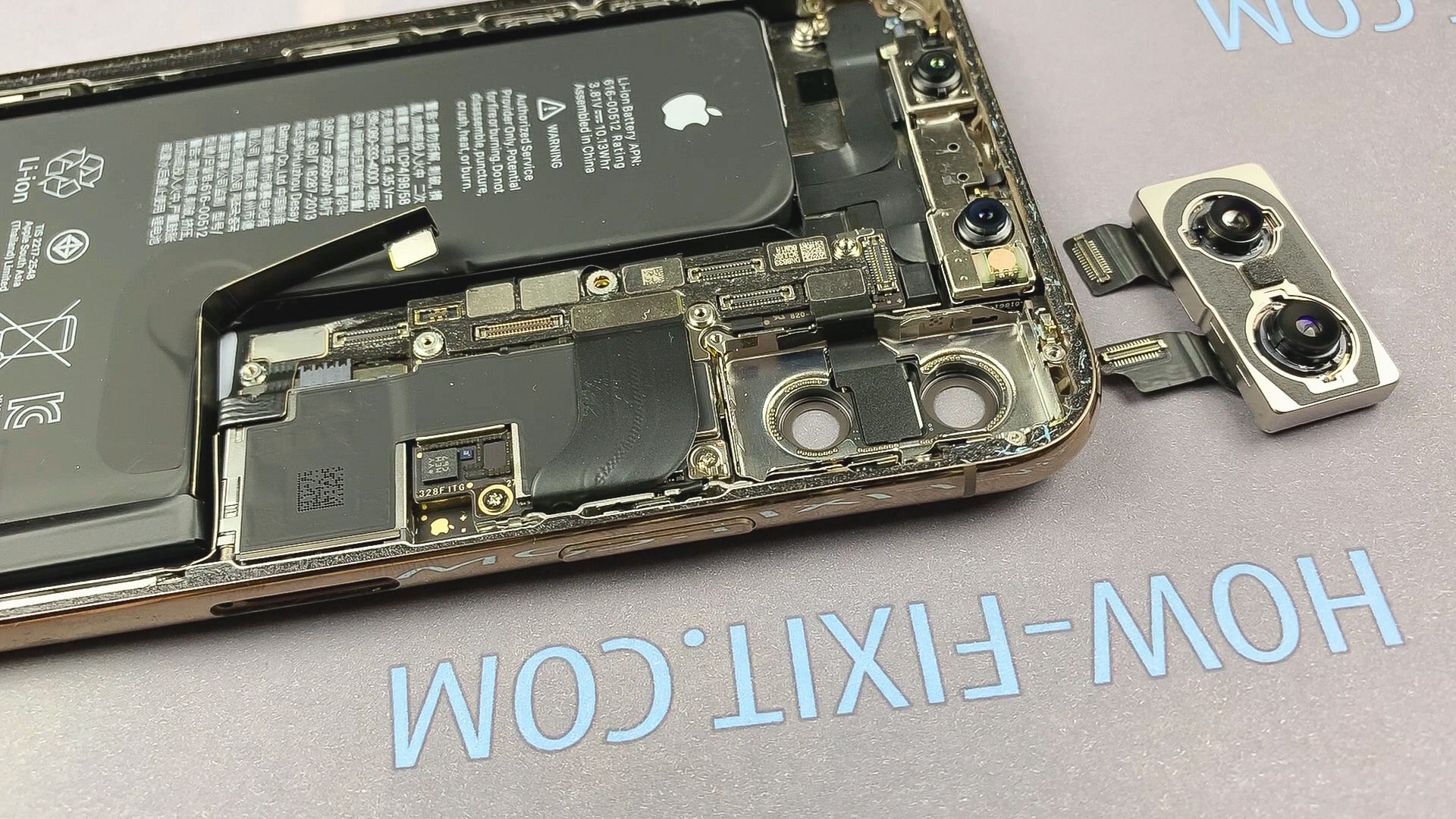

Аккуратно поддеваем корпус камеры с боку и извлекаем из корпуса айфона.

Если какой-то из этапов разборки для вас остался не понятен, рекомендуем посмотреть видео инструкцию в начале страницы.

Установка камеры на iPhone XS

1. Устанавливаем камеру в корпус айфона.
2. Подключаем два шлейфа модуля камеры к основной плате.
3. Сверху камеры устанавливаем железную панель и прикручиваем два винтика.
4. Теперь можно включить телефон и протестировать как работает камера перед окончательной сборкой с проклейкой корпуса.

Чтобы протестировать айфон, подключите три шлейфа дисплея и только после этого подключите шлейф батареи. Переверните корпус, но не прижимайте его, просто переверните. Включите айфон и при необходимости установите sim карту. Тестируем айфон и, если все работает исправно, переходим к окончательной сборке с проклейкой корпуса.

Удаляем с корпуса айфона старую клейкую ленту.

Теперь с помощью обычной ватной палочки и медицинского спирта протираем корпус в том месте где была нанесена клейкая лента.

Берем специальную водостойкую клейкую ленту и наносим на корпус телефона. С помощью этой ленты вы сохраняете влагостойкость айфона. Купить двухсторонний скотч для iPhone XS можно в разделе запчасти для iphone

Подключите три шлейфа дисплея к основной плате айфона (отмечено желтым) и только после этого можно подключить шлейф батареи.

Установите железную панельку и прикрутите 5 винтиков:

• Винтик Tri-Wing 1.0 мм отмечен желтым
• Винтик Tri-Wing 1.3 мм отмечен красным
• Винтик PH00 3.7 мм отмечен зеленым

После того как прикрутили все винтики на железной панельке, переворачиваем дисплей и прижимаем к корпусу. Вы также можете услышать характерные звуки захлопывания корпуса.

В заключительный этап, прикручиваем два винтика возле гнезда зарядки.

Устанавливаем sim карту, включаем и пользуемся телефоном.
