Как заменить материнскую плату iPhone 6

Необходимые инструменты и отвертки для разборки iPhone 6:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как разобрать и заменить материнскую в смартфоне iPhone 6. Вам стоит снять материнскую плату, если ее нужно почистить от повреждений водой.

Прежде, чем приступить к ремонту не забудьте выключить устройство.

Первым шагом вам нужно открыть iPhone. Для этого вам понадобится отвертка Pentalobe. Открутите два отмеченных винтика в нижней части корпуса (розовые - 3.8 мм).


Далее положите ваш телефон на чистую поверхность, чтоб не поцарапать корпус. Для того, чтобы отсоединить переднюю панель от задней крышки, вам понадобится присоска и пластиковый медиатор. Если ваш экран разбит и сильно потрескался, наклейте на него клейкую ленту, прежде чем продолжить. Теперь поместите присоску над кнопкой «Домой» или рядом с ней. Поднимите экран потянув за кольцо присоски вверх и вставьте пластиковый медиатор в образовавшееся отверстие между алюминиевой рамой и рамкой дисплея. Обведите пластиковым медиатором по краю экрана, чтобы отклеить его со всех сторон.


Далее с помощью отвертки Phillips открутите отмеченные винтики на разъем аккумулятора (голубой - 3.2 мм, розовый - 2.3 мм). Затем поднимите крышку аккумулятора. Осторожно отсоедините разъем батареи, вставив пластиковую лопатку чуть ни же самого разъема.


Теперь вам нужно открутить пять отмеченных винтиков Phillips из металической крышки (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм). Далее снимите крышку. Отсоедините четыре разъема в порядке, указанном ниже. Будьте очень осторожны. Поместите конец пластиковой лопатки чуть ниже контакта и поднимите его. Таким образом отключите: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый).


Далее вам нужно снять основную камеру. Откройте верхний винт в крышке камеры. Открутите два отмеченных винтика Phillips из крышки основной камеры (розовый - 1.6 мм, голубой - 2.1 мм). Теперь снимите металическую крышку. Затем отсоедините разъем основной камеры. Поместив плоский конец пластиковой лопатки чуть ниже контакта и подняв его. Теперь снимите основную камеру с телефона.


Открутите два отмеченных винтика Phillips из металической крышки, поднимите ее и снимите (голубой - 2.2 мм, розовый - 2.9 мм).


Отсоедините контакт кабеля управления громкостью и резервного кабеля от материнской платы.


Далее вам нужно снять. Крышку Wi-Fi. Открутите четыре отмеченных винтика Phillips (розовые - 2.1 мм, голубой - 1.3 мм, желтый - 1.6 мм). Затем снимите крышку.


Теперь открутите два отмеченных винта с крестообразным шлицем и кронштейн под ним, который соединяет материнскую плату с рамой (голубой - 2.1 мм, розовый - 1.5 мм).


Отсоедините контакты разъема питания и антенного кабеля от материнской платы с помощью пластиковой лопатки.


Далее вам нужно извлечь лоток для SIM-карты.


Теперь снимите материнскую плату. Открутите пять отмеченных винтиков, которые удерживают материнскую плату (желтый - 2.6 мм, розовые - 1.8 мм, голубой - 2.2 мм, зеленый - 1.3 мм). Обратите внимание, что 1.3 мм винт Phillips (зеленый) удерживает антенну. Снимите антенну вместе с винтом. Теперь вы можете осторожно снять материнскую плату.


Установка материнской платы и обратная сборка iPhone 6

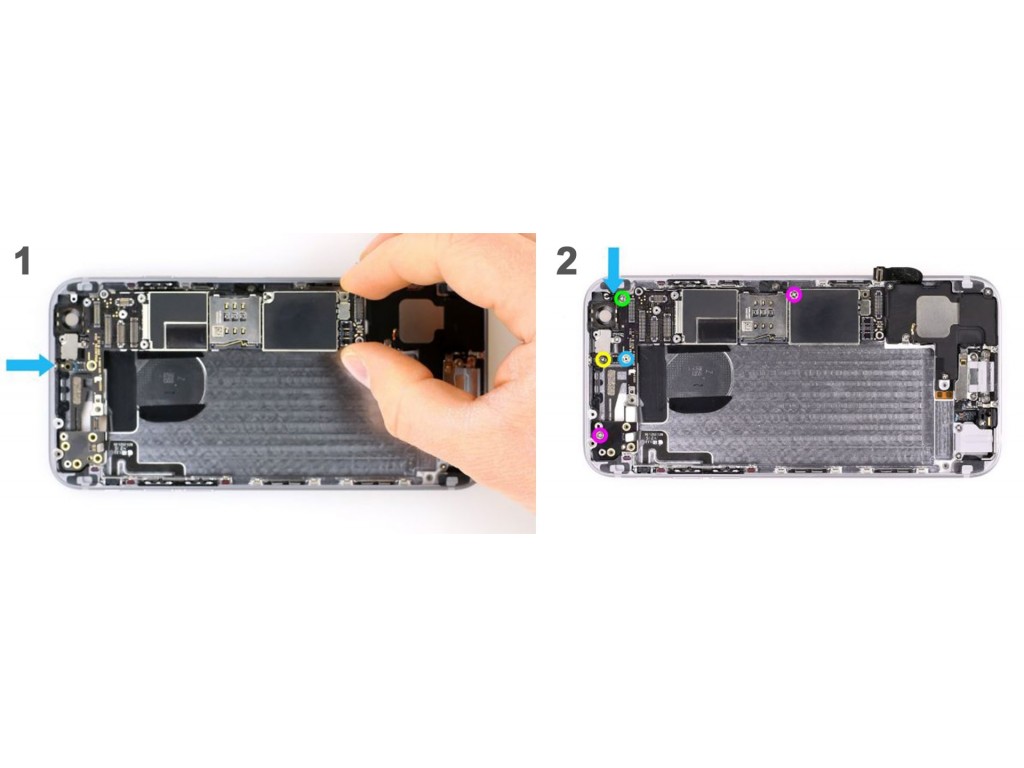

Установите материнскую плату обратно в исходное положение и привинтите ее пятью отмеченными винтами Phillips (желтый - 2.6 мм, розовые - 1.8 мм, голубой - 1.8 мм, зеленый - 1.3 мм). Убедитесь, что вы поставили антенну обратно под винт Филлипса 1,3 мм (зеленый).


Установите кронштейн, соединяющий материнскую плату с рамой, и прикрутите его на место (голубой - 2.1 мм, розовый - 1.5 мм).


Теперь установите крышку Wi-Fi и прикрутите ее на место (розовые - 2.1 мм, голубой - 1.3 мм, желтый - 1.6 мм).


Далее подключите все соответствующие разъемы к материнской плате: разъем для антенного кабеля, соединитель для разъема питания Lightning, разъем для кабеля регулировки громкости, разъем для резервного кабеля.


Теперь установите металическую крышку и прикрутите ее на место (голубой - 2.2 мм, розовый - 1.9 мм).


Установите основную камеру в исходное положение и подключите соединительный кабель камеры. Теперь установите крышку камеры и прикрутите ее отмеченными винтиками на место (розовый - 1.6 мм, голубой - 2.1 мм). Теперь снова наденьте маленькую черную наклейку.


Подключите отмеченные разъемы: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый). Подключение ЖК-разъема обычно получается не сразу. Будьте очень осторожны, чтобы не погнуть разъем. Запустите свой iPhone, как только разъемы будут надежно подключены. Проверьте работу ЖК-дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и слухового динамика. Если разъемы подключены неправильно, на дисплее появятся полосы, или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее на место (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм).


Теперь подключите разъем батареи.Установите металическую крышку и прикрутите ее на место (голубой - 3.2 мм, розовый - 2.3 мм).


Затем аккуратно сложите экран. Убедитесь, что край в верхней части экрана, где находятся кабели, правильно защелкнулся. Теперь осторожно нажмите на экран в направлении кнопки «Домой», пока он не будет правильно установлен в раме.


Теперь закрутите два винта в нижней части корпуса (розовые - 3.8 мм Pentalobe).
