Как заменить материнскую плату iPhone 8 Plus

Необходимые инструменты и отвертки для разборки iPhone 8 Plus:

  • Отвертка пятизвездочная Pentalobe - 0,8мм
  • Отвертка крестовая PH00 - 1.5мм
  • Отвертка трехлепестковая Tri-Wing - 0,6мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 8 plus

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция замена материнской платы iPhone 8 Plus



Фото инструкция как заменить материнскую плату iPhone 8 Plus

В этой пошаговой инструкции я покажу как самостоятельно разобрать и заменить материнскую плату в iPhone 8 Plus.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно открутить два отмеченных винтика в нижней части корпуса с помощью отвертки Pentalobe 0.8mm. Винтики находятся справа и слева от разъема для зарядного устройства.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 8 Plus на чистую, гладкую поверхность, чтобы не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея теплым воздухом примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Далее открутите отмеченные винтики (зеленые - 2.6 мм, голубые - 1.0 мм) и снимите крышку. Теперь аккуратно отсоедините контакт с аккумулятором, вставив пластиковую лопатку чуть ниже разъема.


Далее с помощью пластиковой лопатки отсоедините контакт дисплея и кнопки «Домой».


Далее с помощью отвертки Y-типа (Y000), открутите два винта (зеленый - 1.1 мм, голубой - 0.9 мм). Снимите крышку. Используя пластиковую лопатку, осторожно отсоедините контакт фронтальной камеры от материнской платы. Теперь вы можете полностью снять дисплей.


Открутите два винта Y-типа, которые крепят пластину кронштейна к разъемам основной камеры, и снимите пластину кронштейна (зеленые - 1.3 мм). Отсоедините разъемы камеры, очень осторожно вставив пластиковую лопатку под разъемы. Открутите два винта от кронштейна камеры и снимите его (красный - 1.7 мм, желтый - 2.6 мм). Винт с внутренней резьбой не магнитный. Существуют специальные отвертки для откручивания винта с внутренней резьбой, но вы также можете использовать обычную тонкую шлицевую отвертку. Используйте пластиковую лопатку, чтобы вытолкнуть блок камеры из рамки и извлечь его.


Теперь отключите разъем режима ожидания и громкости. Сначала открутите два винта, которые удерживают кронштейн и снимите его (голубой - 2.9 мм, зеленый - 1.2 мм). Отключить контакт от платы логики.


Далее снимите пластиковый кронштейн. Для начала открутите отмеченные винтики (зеленый - 1.2 мм, голубые - 1.1 мм, желтый - 2.9 мм). Затем снимите кронштейн. Под ним находятся винтики, которые удерживают соединительный элемент. Открутите отмеченные винтики (красные - 1.0 мм). И снимите соединительный элемент.


Далее вам нужно снять антенну  Wi-Fi. Для начала открутите отмеченный винтик (зеленый - 1.2 мм). Затем отсоедините разъем от платы. Антенна слегка приклеена. Прогрейте ее немного теплым воздухом с помощью фена и осторожно отсоедините антенну, вставив пластиковую лопатку под кабель. После извлеките антенну.


Теперь извлеките лоток для SIM - карты.


С помощью пластиковой лопатки отсоедините три разъема от материнской платы.

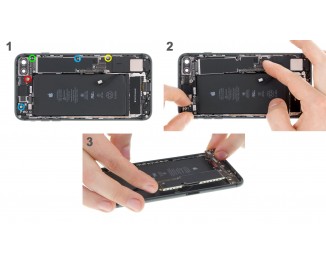

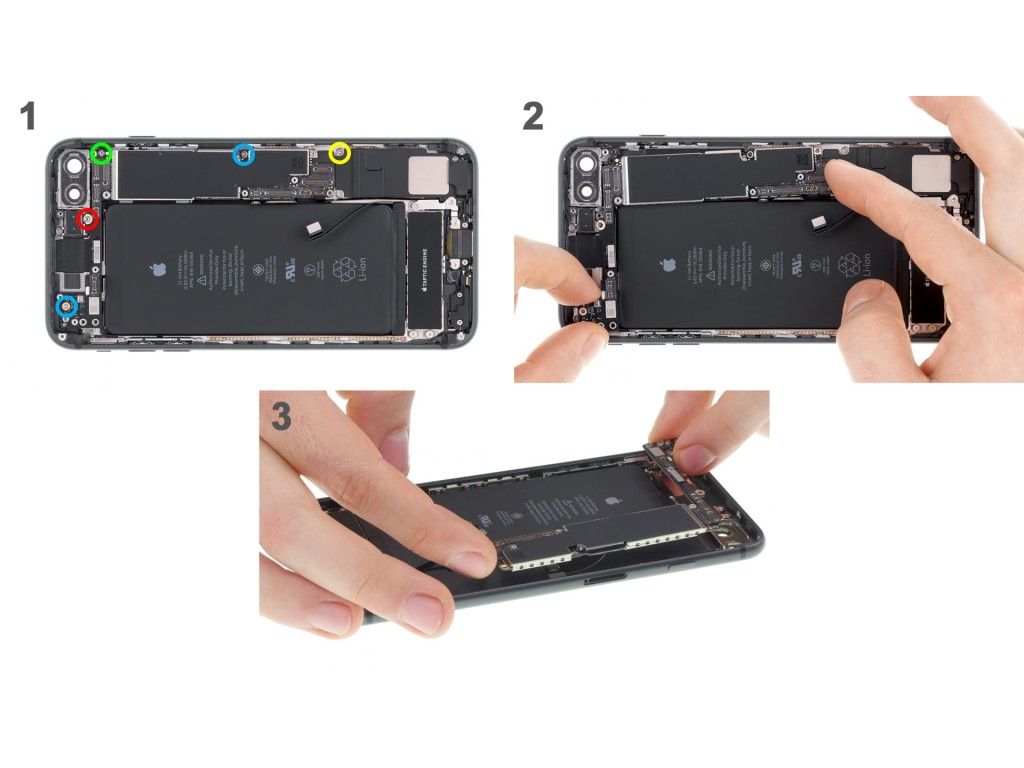

Открутите все винты, которые удерживают материнскую плату (зеленый - 2.5 мм, голубые - 1.7 мм, желтый - 2.2 мм, красный - 2.1 мм).Теперь вы можете аккуратно снять материнскую плату вручную. Рядом с двумя отверстиями для основной камеры iSight есть пластиковый держатель для винта. Этот пластиковый держатель расположен на верхней части материнской платы.


Установка материнской платы и обратная сборка IPhone 8 Plus

Вставьте материнскую плату в исходное положение. Держатель камеры должен быть на верхней части материнской платы. (Над отверстием для винта в правом верхнем углу на изображении.) Закрепите материнскую плату с помощью винтов (зеленый - 2.5 мм, голубой - 1.7 мм, желтый - 2.2 мм, красный - 2.1 мм).


Подсоедините три разъема материнской платы.. Сначала расположите разъемы над их гнездами, а затем осторожно надавите на них пальцем.


Теперь вставьте лоток SIM-карты в это гнездо. Если у вас возникли проблемы с этим, проверьте положение материнской платы.


Поместите антенну Wi-Fi обратно в корпус телефона. Теперь установите кронштейн. Затем аккуратно надавите на него, чтобы клей приклеился. Теперь подключите разъем.


Установите соединительный элемент на место и закрепите его винтами (красный - 1.0 мм). Теперь вы можете установить пластиковый кронштейн и также закрепить его винтами же (желтый - 2.9 мм, голубой - 1.1 мм, зеленый - 1.2 мм).


Снова подключите кабель режима ожидания / регулировки громкости. Установите кронштейн на соединитель и закрепите его винтами (зеленый - 1.2 мм, голубой - 2.9 мм).


Вставьте основную камеру в держатель и нажмите на нее. Подключите разъем камеры. Поместите кронштейн на камеру и прикрутите его отмеченными винтиками (желтый - 2.9 мм, голубой - 2.6 мм). Прикрепите и привинтите пластину кронштейна к контактам (зеленые - 1.3 мм).


Для того, чтобы новая наклейка на рамку хорошо приклеилась, удалите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону корпуса и аккуратно приклейте. Удалить второй кусок пленки. Обратите внимание на правильное расположение наклейки на раме. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не 100%!


Разместите дисплей на раме и подключите контакт фронтальной камеры (FaceTime) к материнской плате. Установите крышку контакта фронтальной камеры (FaceTime) обратно в iPhone и закрепите ее отмеченными винтами (зеленый - 1.1 мм, голубой 0.9 мм).


Подключите два разъема: кнопки Home и дисплея к плате логики.


Подключите контакт аккумулятора. Установите металическую крышку обратно в iPhone и закрепите ее четырьмя винтами (зеленые - 1.2 мм, голубой - 2.6 мм).


Установите дисплей на боковую часть рамки и опустите его на iPhone. Затем поместите весь дисплей в рамку телефона.


Закрутите два винта слева и справа от разъема Lightning в корпус.
