Как заменить материнскую плату iPhone 8

Необходимые инструменты и отвертки для разборки iPhone 8:

  • Отвертка пятизвездочная Pentalobe - 0,8мм
  • Отвертка крестовая PH00 - 1.5мм
  • Отвертка трехлепестковая Tri-Wing - 0,6мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 8

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция замена материнской платы iPhone 8

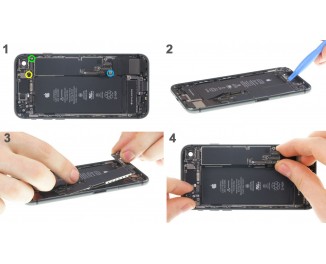

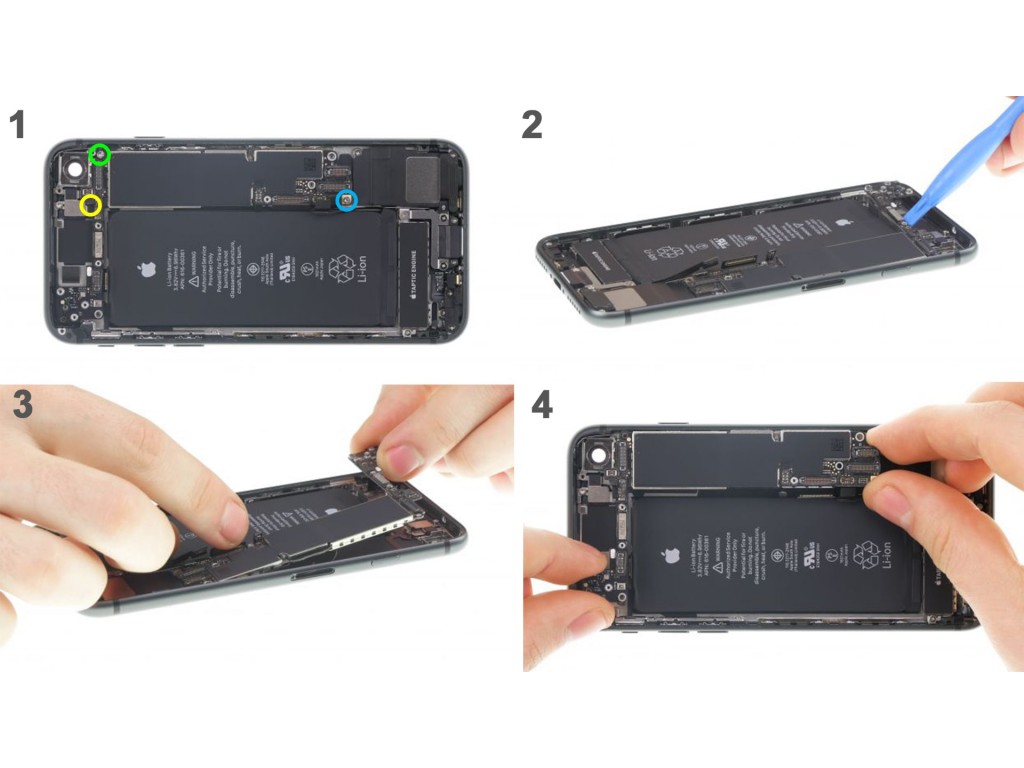

Фото инструкция как заменить материнскую плату iPhone 8

В этой пошаговой инструкции я покажу вам как самостоятельно разобрать и заменить материнскую плату в iPhone 8.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно открутить два отмеченных винтика в нижней части корпуса с помощью отвертки Pentalobe. Винтики находятся справа и слева от разъема для зарядного устройства.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 8 на чистую, гладкую поверхность, чтобы не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея теплым воздухом примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Далее открутите отмеченные винтики (зеленые - 2.6 мм, голубые - 1.0 мм) и снимите крышку. Теперь аккуратно отсоедините контакт с аккумулятором, вставив пластиковую лопатку чуть ниже разъема.


Далее с помощью пластиковой лопатки отсоедините контакт дисплея и кнопки «Домой».


Открутите три отмеченных винтика (зеленые - 1.0 мм). Снимите крышку и осторожно отсоедините разъем FaceTime от PCB. Теперь вы можете полностью снять дисплей.


Открутите винтики, которые крепят пластину кронштейна для основной камеры (зеленый - 2.9 мм, голубой - 3.0 мм) и снимите пластину кронштейна. Отключите разъем камеры с помощью пластиковой лопатки.


Теперь отключите разъем режима ожидания и громкости. Сначала открутите отмеченные винты кронштейна и снимите его (зеленый - 1.1 мм, голубой - 2.7 мм). Отсоедините разъем от материнской платы.


Далее снимите пластиковый кронштейн. Для начала открутите отмеченные винтики (зеленые - 1.2 мм, голубые - 1.0 мм). Затем снимите кронштейн. Под ним находятся винтики, которые удерживают соединительный элемент. Открутите отмеченные винтики (желтый - 2.5 мм, красный - 1.4 мм). И снимите соединительный элемент.


Далее снимите Wi-Fi антенну. Для начала открутите отмеченные винтики (зеленый - 1.3 мм, голубой - 1.2 мм). Затем отсоедините разъем от платы. Антенна слегка приклеена. Прогрейте ее немного теплым воздухом с помощью фена и осторожно отсоедините антенну, вставив пластиковую лопатку под кабель. После извлеките антенну.


Теперь извлеките лоток для SIM - карты.


Открутите отмеченные винтики, которые удерживают материнскую плату (зеленый - 2.4 мм, желтый - 2.1 мм, голубой - 1.6 мм). Отмеченный желтым винт покрыт наклейкой. Теперь аккуратно снимите материнскую плату.


Установка материнской платы и обратная сборка iPhone 8

Теперь вставьте материнскую плату в исходное положение. Держатель камеры должен быть на верхней части материнской платы. (Над отверстием для винта в правом верхнем углу на изображении.) Закрепите материнскую плату с помощью винтов (зеленый - 2.4 мм, голубой - 1.2 мм, желтый - 1.6 мм).


Теперь вставьте лоток SIM-карты в это гнездо. Если у вас возникли проблемы с этим, проверьте положение материнской платы.


Поместите антенну Wi-Fi обратно в корпус телефона. Теперь установите кронштейн. Затем аккуратно надавите на него, чтобы клей приклеился. Теперь подключите разъем.


Установите соединительный элемент на место и закрепите его винтами (зеленый - 2.5 мм, голубой - 1.4 мм). Теперь вы можете установить пластиковый кронштейн и также закрепить его винтами же (желтый - 1.2 мм, красный - 1.0 мм).


Снова подключите кабель режима ожидания / регулировки громкости. Установите кронштейн на соединитель и закрепите его винтами (зеленый - 1.1 мм, голубой - 2.7 мм).


Вставьте основную камеру в держатель и нажмите на нее. Подключите разъем камеры. Поместите кронштейн на камеру и прикрутите его отмеченными винтиками (зеленый - 2.9 мм, голубой - 3.0 мм).


Для того, чтобы новая наклейка на рамку хорошо приклеилась, удалите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону корпуса и аккуратно приклейте. Удалить второй кусок пленки. Обратите внимание на правильное расположение наклейки на раме. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не 100%!


Держите дисплей вертикально на раме и подключите контакт FaceTime к материнской плате.. Установите крышку контакта FaceTime обратно в iPhone и закрепите ее тремя винтами (зеленые - 1.0 мм).


Подключите два разъема: кнопки Home и дисплея к плате логики.


Установите дисплей на боковую часть рамки и опустите его на iPhone. Затем поместите весь дисплей в рамку телефона.


Подключите контакт аккумулятора. Установите металическую крышку обратно в iPhone и закрепите ее четырьмя винтами (зеленые - 2.6 мм, голубые - 1.0 мм).


Закрутите два винта слева и справа от разъема Lightning в корпус.
