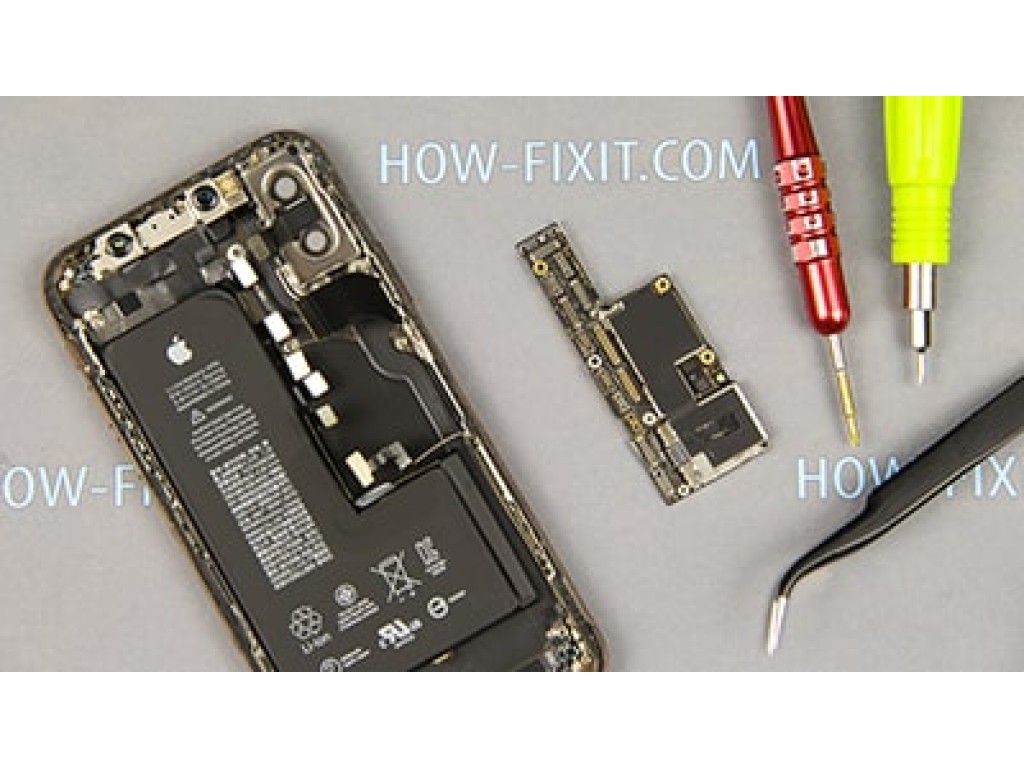

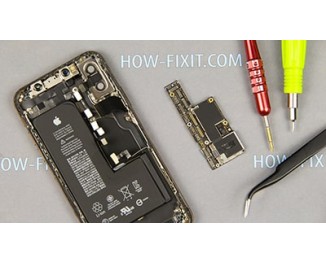

Замена материнской платы iPhone XS

Необходимые инструменты и отвертки для разборки iPhone XS:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
  • Отвертка крестовая (PH00) - 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone xs

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция замена материнской платы iPhone XS



Фото инструкция как заменить материнскую плату iPhone XS

Прежде чем приступить к разборке, отключите айфон и извлеките лоток с sim картой.

На нижней части корпуса возле разъема для зарядки, открутите два винтика с помощью пятизвездочной отвертки 0,8 мм.


С помощью обычного фена прогрейте лицевую сторону дисплея в течении минуты. Прогревание дисплея поможет смягчить клей между дисплеем и корпусом, следственно процесс вскрытия корпуса будет намного легче.


Фиксируем присоску снизу дисплея и тянем за кольцо вверх. Далее, берем пластиковый медиатор и пытаемся продавить его между дисплеем и корпусом айфона. Не рекомендуется использовать железные предметы для вскрытия корпуса, если нет под рукой медиатора, можете использовать тонкую пластиковую карту.


Теперь, когда получилось поддеть дисплей, аккуратно и не спеша, отклеиваем дисплей от корпуса айфона.


При раскрытии корпуса, откиньте дисплей в правую сторону, то есть раскрывается корпус как книга.


Далее, открутите 3 винтика на железной панели с помощью трехлепестковой отвертки (отмечено желтым) и один винтик с помощью крестовой отвертки (отмечено зеленым)


Как только сняли железную панель, первым отключаем шлейф батареи от основной платы айфона (отмечено красным), после этого, отключите 3 шлейфа дисплейного модуля (отмечено желтым). При отключении шлейфов, рекомендуется использовать пластиковую лопатку



Чтобы снять материнскую плату iPhone XS начнем с демонтажа задней камеры, это рекомендуется сделать, потому как два шлейфа модуля камеры расположены достаточно близко к материнской плате, и они будут препятствовать нормальному извлечению платы без риска повредить шлейфы камеры.

Открутите 2 винтика:

  • Трехлепестковый винтик 1.4 мм отмечен зеленым
  • Phillips PH00 винтик 2.0 мм отмечен желтым


Снимите железную панельку с модуля камеры.


Отключите 2 шлейфа модуля камеры от материнской платы айфона.


Далее, аккуратно поддеваете корпус камеры с боку и извлекаете камеру.


Отключите 7 шлейфов от материнской платы iPhone XS


С помощью плоской отвертки открутите винтик, после этого снимите железную панельку.


Под железной панелькой находится 2 шлейфа. К этим двум шлейфам достаточно сложно подобраться и практически невозможно отключить их пластиковой лопаткой, поэтому прибегая к железным инструментам, крайне осторожно, отключаем эти два шлейфа.


Откручиваем два винтика с помощью крестовой отвертки. Под одним из винтиков расположен железный усик, не теряем его при разборке айфона xs


Освобождаем материнскую плату от фиксатора считывателя sim карты.


Теперь поддеваем материнскую плату и аккуратно извлекаем из корпуса iPhone XS


Если какой-то из этапов разборки для вас остался не понятен, рекомендуем посмотреть видео инструкцию в начале страницы.


Если вы заменяете материнскую плату на iPhone XS, также необходимо будет заменить модуль Face ID и датчик внешнего освещения, который установлен на дисплейном модуле, это при условии, если вам нужна функция распознавания лица. То есть покупая новую материнскую плату где-то на разборке, ищите комплект платы с модулем Face ID и датчиком внешнего освещения, в противном случае, если вы купите только новую материнскую плату с любого другого айфона и подключите ее к вашему модулю Face ID, то функция распознавания лица работать не будет. Модуль Face ID с завода подшит к материнской плате iPhone XS и только с ней в паре будет работать функция Face ID.



Установка материнской платы на iPhone XS

  1. Приступим к установке материнской платы. Установите плату и проверьте чтобы все шлейфы были над материнской платой.
  2. Подключаем два шлейфа которые находятся в углублении и установите железную панельку сверху этих двух шлейфов. Аккуратно просуньте металлическую панельку под шлейф модуля Face ID. После этого, необходимо вставить край этой панельки в корпус держателя основной камеры. С боку держателя камеры есть специально отведенное отверстие для этой панельки.
  3. Подключите все шлейфы к материнской плате, кроме шлейфа батареи.
  4. Установите железный усик и прикрутите сверху винтик.
  5. Установите заднюю камеру и подключите два шлейфа к материнской плате айфона.
  6. Сверху модуля камеры установите железную панельку и прикрутите 2 винтика.
  7. Теперь можно подкинуть дисплей и протестировать как работает айфон перед окончательной сборкой с проклейкой корпуса.

Чтобы протестировать айфон, подключите три шлейфа дисплея и только после этого подключите шлейф батареи. Переверните корпус, но не прижимайте его, просто переверните. Включите айфон и при необходимости установите sim карту. Тестируем айфон и, если все работает исправно, переходим к окончательной сборке с проклейкой корпуса.


Удаляем с корпуса айфона старую клейкую ленту.


Теперь с помощью обычной ватной палочки и медицинского спирта протираем корпус в том месте где была нанесена клейкая лента.


Берем специальную водостойкую клейкую ленту и наносим на корпус телефона. С помощью этой ленты вы сохраняете влагостойкость айфона. Купить двухсторонний скотч для iPhone XS можно в разделе запчасти для iphone


Подключите три шлейфа дисплея к основной плате айфона (отмечено желтым) и только после этого можно подключить шлейф батареи.


Установите железную панельку и прикрутите 5 винтиков:

  • Винтик Tri-Wing 1.0 мм отмечен желтым
  • Винтик Tri-Wing 1.3 мм отмечен красным
  • Винтик PH00 3.7 мм отмечен зеленым


После того как прикрутили все винтики на железной панельке, переворачиваем дисплей и прижимаем к корпусу. Вы также можете услышать характерные звуки захлопывания корпуса.

В заключительный этап, прикручиваем два винтика возле гнезда зарядки.


Устанавливаем sim карту, включаем и пользуемся телефоном.
