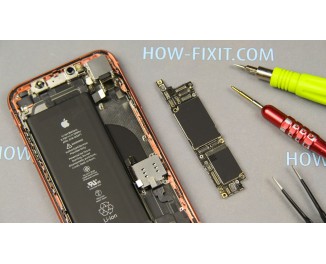

Замена материнской платы iPhone XR

Необходимые инструменты и отвертки для разборки iPhone XR:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe) - 0,8мм
  • Отвертка крестовая – (PH00) 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone xr.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


Видео инструкция



Фото инструкция

Перед разборкой выключаем айфон и извлекаем лоток с sim картой. Возле разъема для зарядки откручиваем 2 винтика с помощью пятизвездочной отвертки.


При помощи обычного фена, прогреваем поверхность дисплея 1-2 минуты. Таким способом нагревается клей между корпусом айфона и дисплеем, следственно будет проще раскрыть корпус.

Фиксируем присоску в нижней части экрана и тянем за кольцо вверх, далее берем пластиковый медиатор и пытаемся продавить его между корпусом и дисплеем. Если не получается это сделать с помощью пластикового медиатора, возьмите любую тонкую пластиковую карту, просуньте между корпусом и дисплеем, после этого будет проще поддеть медиатором.


Теперь аккуратно и не спеша отделяем дисплей со всех сторон от корпуса айфона. Раскрывается корпус айфона как книга, то есть при раскрытии поворачиваете дисплей в правую сторону.


С помощью трехлепестковой отвертки откручиваем 8 винтиков (отмечено желтым) и 2 винтика с помощью крестовой отвертки PH00 (отмечено зеленым).


После того как открутили все винтики, снимаете железные панельки. Теперь отключаем шлейф батареи от основной платы айфона (отмечено красным), и только после этого отключаем 3 шлейфа дисплейного модуля от основной платы айфона.

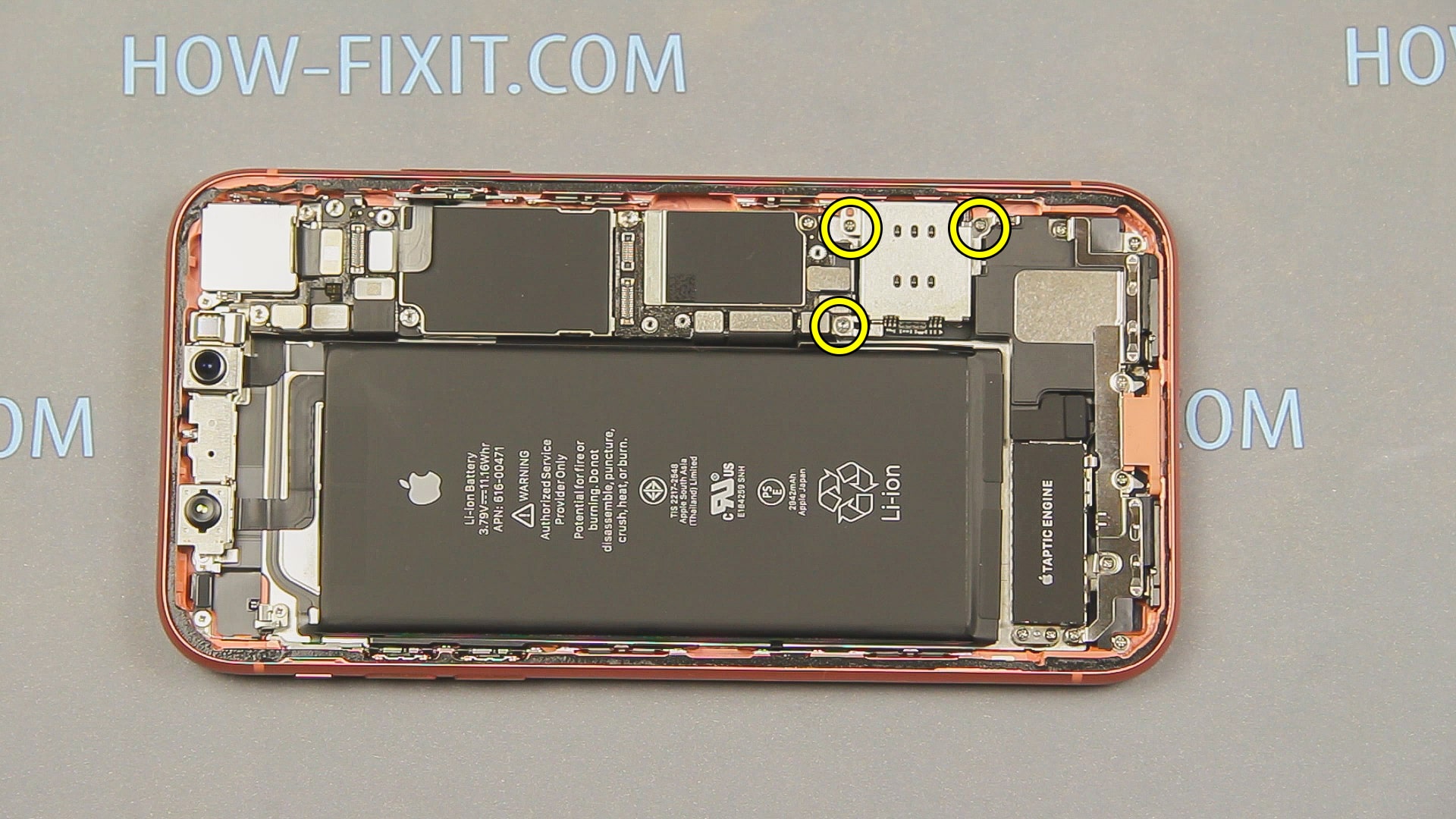

Разборку материнской платы начнем с снятия считывателя sim карты, для этого откручиваем 3 винтика.


Отключаем шлейф считывателя sim карты от материнской платы айфона и извлекаем модуль из корпуса.


Далее откручиваем 5 винтиков, первый винтик откручиваем с помощью крестовой отвертки (отмечено зеленым), остальные 4 винтика с помощью плоской отвертки (отмечено желтым).


Отключаем все шлейфы от материнской платы айфона.

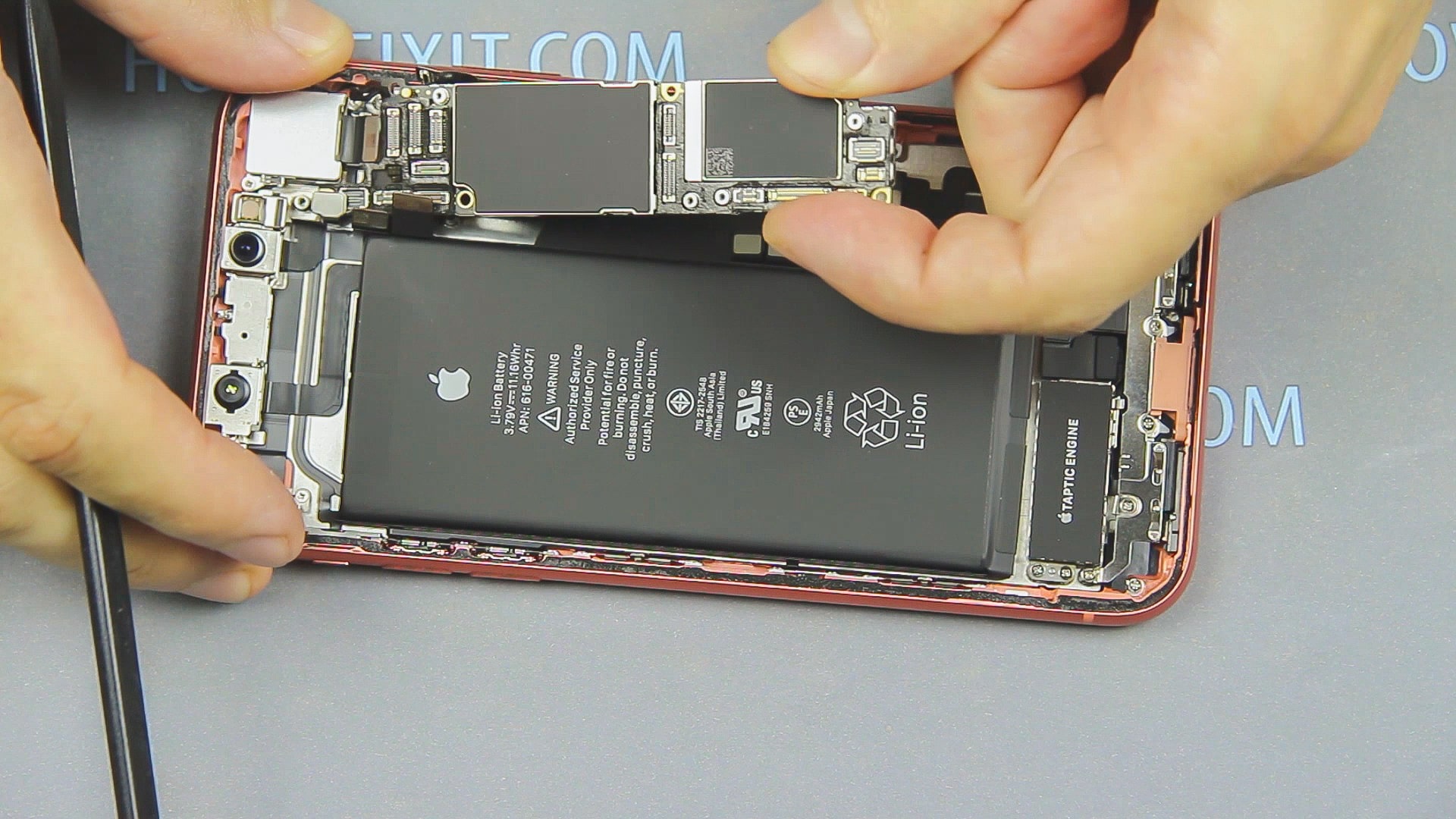

Теперь материнскую плату iphone xr можно извлечь из корпуса айфона.

Более подробная информация по материнской плате в техническом обзоре iphone xr.


Обратная сборка материнской платы

Устанавливаем материнскую плату в корпус и проверяем чтобы все шлейфы были над материнской платой.

Подключаем все шлейфы к материнской плате, кроме шлейфа батареи.

Прикручиваем 5 винтиков к плате.

Устанавливаем модуль sim карты и подключаем шлейф к материнской плате.

Прикручиваем 3 винтика на модуль sim карты.

Когда материнская плата установлена в корпус айфона, можно подключить дисплей и протестировать как все работает, перед окончательной сборкой с проклейкой корпуса.


Тестируем перед сборкой

Для теста, подключаем три шлейфа дисплея к основной плате и только после этого подключаем шлейф батареи.

Переворачиваем дисплей (но не схлопываем корпус) и включаем айфон.

Проверяем как работает смартфон и, если все исправно, переходим к проклейке корпуса.

Сборка с проклейкой

Удаляем старый клей из корпуса айфона xr.


С помощью медицинского спирта и ватной палочки удаляем остатки старого клея из поверхности корпуса. Также протрите поверхность дисплейного модуля.


Теперь берем водоотталкивающую клейкую ленту и наносим на поверхность корпуса. С помощью этого водостойкого стикера вы сохраняете влагаустойчивость iphone xr. Купить такой стикер для дисплея и задней панели корпуса (двухсторонний скотч) можно у нас в разделе запчасти для iphone


Подключаем 3 шлейфа дисплея к основной плате айфона, и только после этого подключаем шлейф батареи.


Далее устанавливаем все панельки и прикручиваем болтики.


После, переворачиваем дисплей и придавливаем по всему периметру дисплей к корпусу. Вы можете услышать характерные щелчки схлопывания корпуса.

Прикручиваем оставшиеся 2 винтика возле разъема для зарядки.

Устанавливаем sim карту и включаем айфон xr.

Если какой-то из этапов для вас остался не понятен, рекомендуем посмотреть видео инструкцию в начале этой страницы.
