Как заменить разъем питания iPhone 6

Необходимые инструменты и отвертки для разборки iPhone 6:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как разобрать и заменить разъем питания в смартфоне iPhone 6. Вам нужно заменить эту запчасть, если компьютер не распознает вам iPhone, вы не можете зарядить телефон, у выхода наушников слабое соединение или не работает дистанционное управление гарнитурой. Так же вам нужно заменить разъем питания, если ваш вас не слышно при звоне, не работает микрофон.

Прежде, чем приступить к ремонту не забудьте выключить устройство.

Первым шагом вам нужно открыть iPhone. Для этого вам понадобится отвертка Pentalobe. Открутите два отмеченных винтика в нижней части корпуса (розовые - 3.8 мм).


Далее положите ваш телефон на чистую поверхность, чтоб не поцарапать корпус. Для того, чтобы отсоединить переднюю панель от задней крышки, вам понадобится присоска и пластиковый медиатор. Если ваш экран разбит и сильно потрескался, наклейте на него клейкую ленту, прежде чем продолжить. Теперь поместите присоску над кнопкой «Домой» или рядом с ней. Поднимите экран потянув за кольцо присоски вверх и вставьте пластиковый медиатор в образовавшееся отверстие между алюминиевой рамой и рамкой дисплея. Обведите пластиковым медиатором по краю экрана, чтобы отклеить его со всех сторон.


Далее с помощью отвертки Phillips открутите отмеченные винтики на разъем аккумулятора (голубой - 3.2 мм, розовый - 2.3 мм). Затем поднимите крышку аккумулятора. Осторожно отсоедините разъем батареи, вставив пластиковую лопатку чуть ни же самого разъема.


Теперь вам нужно открутить пять отмеченных винтиков Phillips из металической крышки (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм). Далее снимите крышку. Отсоедините четыре разъема в порядке, указанном ниже. Будьте очень осторожны. Поместите конец пластиковой лопатки чуть ниже контакта и поднимите его. Таким образом отключите: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый).


С помощью пластиковой аккуратно отсоедините нижний продолговатый разъем для разъема питания Lightning. Протестируйте новый разъема питания Lightning. Временно подключите новый разъем Lightning и аккумулятор. Затем временно подключите дисплей. Запустите iPhone и проверьте, работают ли разъем для наушников (включая пульт дистанционного управления наушниками) и микрофон. Проверьте, распознает ли ваш компьютер ваш iPhone.


Теперь вам нужно снять динамик. Открутите четыре отмеченных винта Phillips, которые крепят динамик к корпусу телефона (розовые - 2.9 мм, голубые - 2.3 мм). Осторожно отсоедините разъем малой антенны с помощью пластиковой лопатки. Отсоедините антенный кабель от динамика. Теперь вы можете снять динамик.


Открутите два отмеченных винта, которые удерживают вибро мотор (розовые - 1.5 мм). Снимите вибро мотор.


Далее открутите два отмеченных винта Phillips от крышки разъема питания (розовые - 3.0 мм). Теперь поднимите крышку и снимите ее.


Теперь открутите следующие семь винтов  Phillips (розовые - 1.8 мм, голубые - 1.5 мм, зеленый - 3.6 мм, синие - 3.0 мм).


Теперь снимите разъем питания. Сначала удалите маленький черный кусочек пластика (рис.1). Затем аккуратно отсоедините микрофон с помощью металической лопатки или обычного пластикового спаджера (рис.2). Вставьте металическую лопатку под ленточный кабель и осторожно отсоедините его от основания (рис.3). Кабель приклеен в том месте, где находился динамик. С помощью металической лопатки ослабьте разъем для наушников (рис.4) и разъем питания (рис.5). Далее осторожно продолжайте отсоединять разъем питания, удалите ленточный кабель пальцами или специальным пинцетом (рис.6).


Установка нового разъема питания и обратная сборка iPhone 6

Теперь установите новый разъем питания Lightning в исходное положение. Убедитесь, что разъем питания Lightning, аудиоразъем и микрофон правильно прилегают к раме.


Теперь снова вставьте маленький черный кусочек пластика поверх микрофона. Затем снова закрутите все семь отмеченных винтов, которые крепят разъем питания Lightning (розовые - 1.8 мм, голубые - 1.5 мм, зеленый - 3.6 мм, синий - 3.0 мм).


Теперь установите крышку разъема питания и прикрутите ее на место отмеченными винтиками Phillips (розовые - 3.0 мм).


Поместите вибромотор в исходное положение. Прикрутите вибро мотор (розовые - 1.5 мм).


Установите динамик в исходное положение. Убедитесь, что он вставлен правильно и кабели с разъемами открыты. В этом процессе убедитесь, что антенный кабель с небольшим металлическим кольцом правильно установлен на динамик. Теперь вы можете закрутить отмеченные винты Philipps (розовые - 2.9 мм, голубые - 2.3 мм).

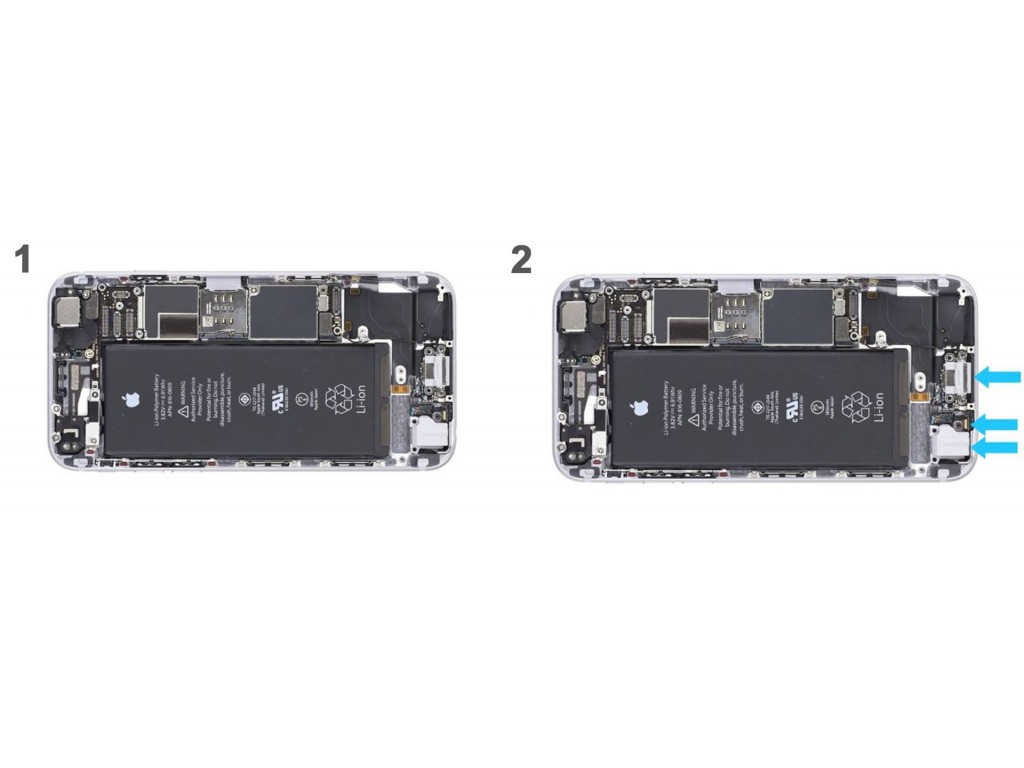

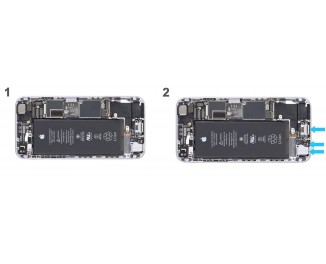

Далее подключите все соответствующие разъемы к материнской плате: разъем для антенного кабеля, соединитель для разъема питания Lightning, разъем для кабеля регулировки громкости, разъем для резервного кабеля.


Подключите отмеченные разъемы: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый). Подключение ЖК-разъема обычно получается не сразу. Будьте очень осторожны, чтобы не погнуть разъем. Запустите свой iPhone, как только разъемы будут надежно подключены. Проверьте работу ЖК-дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и слухового динамика. Если разъемы подключены неправильно, на дисплее появятся полосы, или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее на место (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм).


Теперь подключите разъем батареи.Установите металическую крышку и прикрутите ее на место (голубой - 3.2 мм, розовый - 2.3 мм).


Затем аккуратно сложите экран. Убедитесь, что край в верхней части экрана, где находятся кабели, правильно защелкнулся. Теперь осторожно нажмите на экран в направлении кнопки «Домой», пока он не будет правильно установлен в раме.


Теперь закрутите два винта в нижней части корпуса (розовые - 3.8 мм Pentalobe).
