Как заменить разъем питания iPhone X

Необходимые инструменты и отвертки для разборки iPhone X:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone x

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.

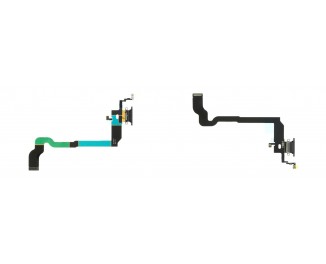

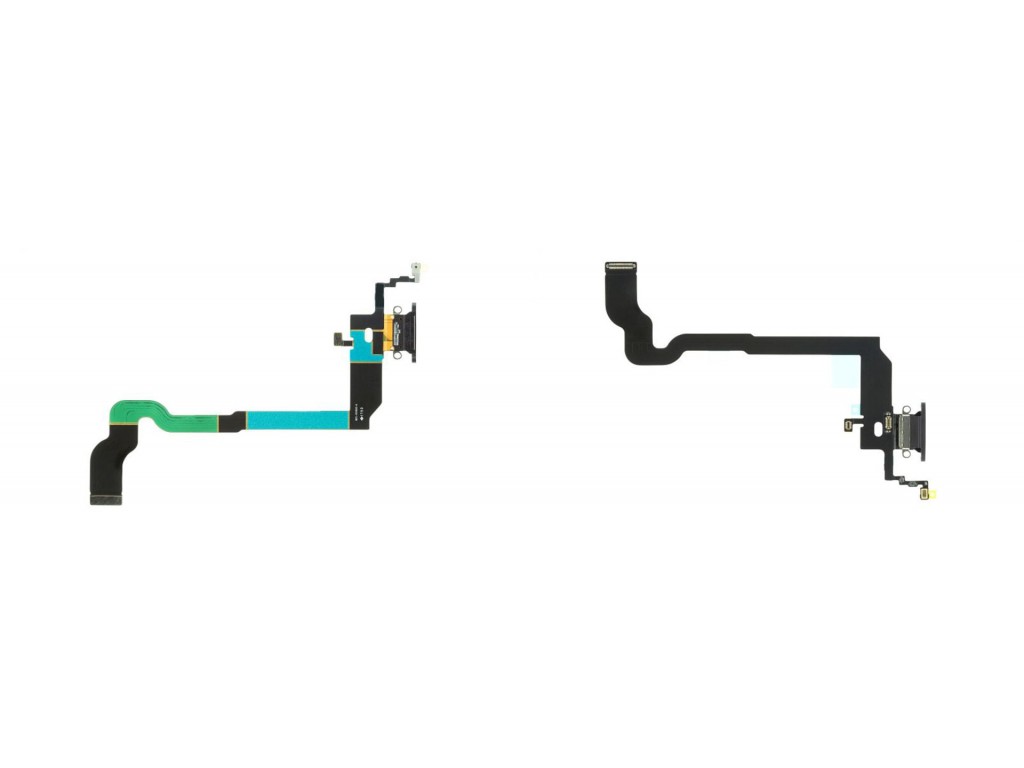

Не удается зарядить ваш iPhone X, или компьютер не распознает iPhone, когда вы подключаете его с помощью кабеля? Заменив разъем Lightning, вы можете решить эту проблему. В этой инструкции я покажу вам как разобрать и заменить неисправный разъем питания самостоятельно.

Перед ремонтом iPhone проверьте, не является ли это ошибкой программного обеспечения, восстановив заводские настройки iPhone. Сделайте резервную копию вашего iPhone, прежде чем приступить к ремонту.

Будьте особенно осторожны при снятии фронтальной камеры и блока FaceID, а также слухового динамика, поскольку их нельзя заменить без потери функции FaceID.

Прежде, чем приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно открутить два отмеченных винтика в ни жней части задней крышки с помощью отвертки Pentalob PL1 (зеленые - 6.8 мм). Они находятся справа и слева от гнезда для зарядки телефона.


Далее вам нужно отсоединить дисплей. Положите iPhone X на ровную чистую поверхность, чтобы не поцарапать обратную сторону телефона. Для того, чтоб отсоединить переднюю панель, вам понадобится присоска, жесткие пластиковые медиаторы и обычный фен. Если экран вашего телефона сильно потрескавшийся, заклейте его скотчем, прежде чем продолжить.
Помните, что экран хорошо приклеен к раме. С помощью обычного фена прогрейте внешние края дисплея теплым воздухом (примерно до 60 °). Поместите присоску над кнопкой «Домой» или рядом с ней. Потяните за присоску вверх, как бы отрывая дисплей от основной части телефона. В образовавшееся отверстие поместите пластиковый медиатор между металической рамой и дисплеем. Не вставляйте инструмент глубже, чем на 5 мм, чтобы не повредить мелкие детали внутри iPhone. Так как дисплей приклеен по всему периметру телефона, обведите медиатором по кругу. Будьте особенно осторожны возле кнопки «Режим сна и Пробуждение», вы моете повредить гибкий кабель дисплея. Теперь с помощью пластикового медиатора поднимите дисплей и разложите его в сторону, как книгу. Положите дисплей на устойчивый предмет или облокотите, чтобы не натягивать гибкие кабели. При необходимости нагрейте внешние края рамы несколько раз. После открытия ваш iPhone X теряет гарантию защиты от пыли и воды.


Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта. Используйте отвертку Y-типа (Y000), чтобы открутить отмеченные винты (зеленый - 3.0 мм, голубые - 1.0 мм, желтый - 3.6 мм). Затем снимите кронштейн. Обратите внимание, что винты разной длины, не перепутайте их.
Apple представила винты Y-типа с iPhone 7. Их часто ошибочно называют Tri-Point или Tri-Wing.
Теперь очень осторожно отсоедините контакт аккумулятора, вставив пластиковую лопатку под разъем.


Дисплейный блок соединен тремя разъемами. С помощью пластиковой лопатки, отсоедините разъемы для дисплея и слухового динамика. Будьте очень осторожны, когда поддеваете разъемы с помощью лопатки, чтобы не повредить контакты. Если все разъемы отключены, вы можете снять дисплей. На раме и дисплее могут остаться остатки клея.


Далее открутите отмеченные винты на пластине кронштейна динамика (зеленый - 1.5 мм Y-Type, голубой - 1.4 мм Y-Type, желтые - 1.8 мм Y-Type, красный - 1.0 мм Y-Type, розовый - 1.5 мм Philips, синий - 2,2 мм. Philips). Винты имеют разную длину. Поместите их на магнитную площадку таким образом, чтобы вы могли назначить их позже. Сначала снимите пластину кронштейна, а затем отсоедините разъем с помощью пластиковой лопатки. Снимите кронштейн.


Открутите отмеченный винт кронштейна над гибким кабелем, ведущим к динамику (зеленый - 2.2 мм Y-Type). Затем снимите пластину кронштейна. Теперь отсоедините гибкий кабель и немного вытащите его. Теперь вы можете снять динамик с помощью гибкого кабеля. Сначала немного приподнимите динамик, используя пластиковую лопатку, а затем вытяните его.


Открутите отмеченный винт Phillips, крепящий Taptic Engine (зеленый - 2.2 мм). Используйте пластиковую лопатку, чтобы отсоединить разъем двигателя Taptic. Теперь снимите Taptic Engine.


Аккумулятор приклеен к корпусу четырьмя клейкими полосками. Клейкие полоски имеют выступы, чтобы вытащить их. Три язычка приклеены к нижнему краю, а одна полоска - к верхнему краю батареи. Используйте пинцет или лопатку, чтобы очистить черные вкладки. Под ним белые клейкие полоски. Теперь очень медленно вытащите клейкие полоски. Держите полоски как можно более плоскими, на уровне iPhone. Следите за тем, чтобы не повредить один из двух гибких кабелей в нижней и верхней части батареи. Если одна из липких полосок порвется, аккуратно извлеките аккумулятор, используя широкую лопатку. Крепко держите аккумулятор и iPhone, одновременно вытягивая последнюю клейкую ленту, чтобы аккумулятор не выпал из устройства. После того, как все клейкие полоски сняты, вы можете извлечь аккумулятор.


Открутите два отмеченных винта  Phillips и снимите крепежную пластину основной камеры iSight (зеленый - 2.2 мм, голубой - 1.9 мм). Поднимите маленький металлический язычок над верхним концом пластины кронштейна. Отсоедините два разъема двойной камеры с помощью пластиковой лопатки. Поднимите камеру лопаткой и снимите ее.


Прежде чем извлечь материнскую плату, вы должны удалить держатель SIM-карты. Используйте инструмент для SIM-карты или скрепку, чтобы снять его.


Отсоедините все отмеченные разъемы от материнской платы. Они соединяют разъем для зарядки, вспышку, фронтальную камеру и клавиши регулировки громкости. Один контакт находится под гибким кабелем передней камеры. Аккуратно отогните кабель в сторону и отсоедините разъем. Если это не сработает, вы также можете сначала снять модуль фронтальной камеры. Затем открутите отмеченные винты материнской платы (зеленый - 2.8 мм, голубой - 2.1 мм, желтый - 1.1 мм). С помощью винтов закрепляется небольшой металлический кусок, который давит на контактную поверхность на плате. Затем осторожно отогните все гибкие кабели в сторону и снимите материнскую плату.


Там, где раньше был разъем для наушников, теперь прикручена небольшая пластиковая крышка. Ослабьте ее и снимите эту часть (зеленый - 2.3 мм). Существуют специальные отвертки для удаления винта с внутренней резьбой, но вы также можете использовать обычную отвертку с тонкими шлицами.


Шлейф разъема для зарядки приклеен к задней крышке и закреплен несколькими винтами. Открутите все винты разъема. Нагрейте весь гибкий кабель с помощью фена, чтобы размягчить клей. Используйте металическую лопатку, чтобы постепенно снять его с задней крышки. Будьте осторожны, чтобы не повредить кабель острым краем инструмента. Также осторожно снимите золотой микрофон с рамки. Извлеките разъем для зарядки из направляющей, а затем ослабьте остальную часть кабеля. Нагрейте несколько раз, чтобы облегчить удаление клея. Когда все ослаблено, вы можете снять кабель Lightning Flex.


Установка нового разъема питания и обратная сборка iPhone X

Теперь вам нужно подготовить новый разъем питания к установке. Сравните старый разъем Lightning с новой запчастью. Возможно, на микрофоне все еще есть небольшая липкая область, которую нужно снять, чтобы микрофон был плотно установлен. Также удалите защитную пленку с клейкой поверхности нового разъема питания Lightning.


Поместите новый разъем питания Lightning в ваш iPhone и вставьте зарядное гнездо в отверстие снизу. Поместите маленький золотой микрофон в нижнюю часть задней крышки. Проведите гибкий кабель по краю. Привинтите разъем молнии и вставьте винт другого гибкого кабеля сбоку (зеленый - 1.9 мм, голубые - 2.6 мм, желтые - 3.5 мм).


Установите барометрическую крышку на место и прикрутите ее (зеленый - 2.3 мм).


Убедитесь, что все гибкие кабели ровно лежат в задней крышке, а затем вставьте материнскую плату. Слегка отогните все кабели в сторону, чтобы ни один из них не попал под плату. Наденьте маленькую металлическую пластинку на нижнее отверстие для винта. Закрепите материнскую плату, вставив винты (зеленый - 2.7 мм, голубой - 2.1 мм, желтый - 1.1 мм). Затем подключите все разъемы. Не торопитесь и действуйте осторожно. Расположите разъемы над их позициями на материнской плате и аккуратно нажмите на них. Контакты должны слегка зацепиться. Не сдвигайте контакты вперед и назад и старайтесь не давить на них сильно.


Вставьте держатель SIM-карты. Если у вас не получается вставить держатель, проверьте материнскую плату. Скорее всего она установлена не правильно.


Убедитесь, что на линзах камеры и на внутренней стороне крышки камеры нет пыли или отпечатков пальцев. Поместите основную камеру iSight обратно в отверстие и нажмите на нее. Подключите разъемы двух камер. Поместите крышку вертикально сбоку кнопки режима ожидания, затем сложите ее. Прикрутите крышку на место двумя отмеченными винтами (голубой - 1.9 мм, зеленый - 2.2 мм).


Поместите клейкие ленты с защитными пленками, прикрепленными к устройству, чтобы убедиться, что они расположены в правильном направлении. Удалите большую синюю защитную пленку и приклейте липкие полоски к нижней части батареи. Убедитесь, что они приклеены ровно. Переверните аккумулятор. Удалите большую розовую защитную пленку с клейкой ленты.


Поместите аккумулятор обратно в корпус и нажмите на него, чтобы он приклеился.


Поместите Taptic Engine обратно между аккумулятором и разъемом для зарядки Lightning. Убедитесь, что отверстия для винтов в двигателе Taptic установлены правильно. Подключите разъем двигателя Taptic. Закрепите Taptic Engine с помощью отмеченного винта (зеленый - 2.2 мм).


Установите динамик обратно в исходное положение и нажмите на него. Подключите разъем динамика. Наденьте пластину кронштейна на разъем и привинтите ее (зеленый - 2.2 мм).


Сначала подключите разъем кронштейна. Сложите опорную пластину так, чтобы отверстия для винтов оказались над резьбой. Прикрутите пластину кронштейна с помощью винтов Phillips и винтов Y-образного типа (Y-тип: зеленый - 1.5 мм, желтые - 1.8 мм, красный - 1.0 мм, Phillips: голубой - 1.4 мм, розовый - 1.5 мм, синий - 2.2 мм).


Для того, чтобы новая наклейка на рамку хорошо приклеилась, удалите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону корпуса и аккуратно приклейте. Удалить второй кусок пленки. Обратите внимание на правильное расположение наклейки на раме. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не 100%!


Разместите дисплейный блок на краю рамы и прижмите его к устойчивому объекту, чтобы не перетянуть хрупкие гибкие кабели. Убедитесь, что ваше устройство не соскальзывает. Подсоедините два разъема дисплея. Возможно, вам придется нажать на нижнюю часть двух разъемов с помощью лопатки, чтобы установить его правильно. Убедитесь, что разъемы подключены правильно. Не сгибайте контакты разъема на материнской плате. С помощью пинцета, расположите разъем слухового динамика над его гнездом на материнской плате. Осторожно нажмите на него, чтобы прикрепить разъем к гнезду.


Теперь вы можете подключить разъем батареи. Затем вставьте кронштейн и закрепите его винтами (зеленый - 3.0 мм, голубой - 1.0 мм, желтый - 3.6 мм).


Возьмите дисплей обеими руками и медленно сложите его. Установите его четко на раму и постепенно надавливайте на него, пока он не встанет на место. Вы нужно проверить дисплей и другие функции вашего iPhone, прежде чем окончательно закрыть его.


Закрутите два винта слева и справа от разъема зарядки Lightning.
