Как заменить слуховой динамик iPhone 6

Необходимые инструменты и отвертки для разборки iPhone 6:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как разобрать и заменить слуховой динамик в смартфоне iPhone 6. Вам стоит заменить слуховой динамик, если вы не слышите собеседника при звонке или слышите его очень плохо.

Прежде, чем приступить к ремонту не забудьте выключить устройство.

Первым шагом вам нужно открыть iPhone. Для этого вам понадобится отвертка Pentalobe. Открутите два отмеченных винтика в нижней части корпуса (розовые - 3.8 мм).


Далее положите ваш телефон на чистую поверхность, чтоб не поцарапать корпус. Для того, чтобы отсоединить переднюю панель от задней крышки, вам понадобится присоска и пластиковый медиатор. Если ваш экран разбит и сильно потрескался, наклейте на него клейкую ленту, прежде чем продолжить. Теперь поместите присоску над кнопкой «Домой» или рядом с ней. Поднимите экран потянув за кольцо присоски вверх и вставьте пластиковый медиатор в образовавшееся отверстие между алюминиевой рамой и рамкой дисплея. Обведите пластиковым медиатором по краю экрана, чтобы отклеить его со всех сторон.


Далее с помощью отвертки Phillips открутите отмеченные винтики (голубой - 3.2 мм, розовый - 2.3 мм). Затем поднимите крышку аккумулятора. Осторожно отсоедините разъем батареи, вставив пластиковую лопатку чуть ниже самого разъема.


Теперь вам нужно открутить пять отмеченных винтиков Phillips из металической крышки (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм). Далее снимите крышку. Отсоедините четыре разъема в порядке, указанном ниже. Будьте очень осторожны. Поместите конец пластиковой лопатки чуть ниже контакта и поднимите его. Таким образом отключите: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый).


Слуховой динамик находится на задней панели дисплея. Открутите три отмеченных винта Phillips (розовые - 2.2 мм, голубой - 3.0 мм). Теперь снимите крышку. Слегка отогните кабель в сторону, чтобы вы могли снять слуховой динамик.


Установка нового слухового динамика и обратная сборка iPhone 6

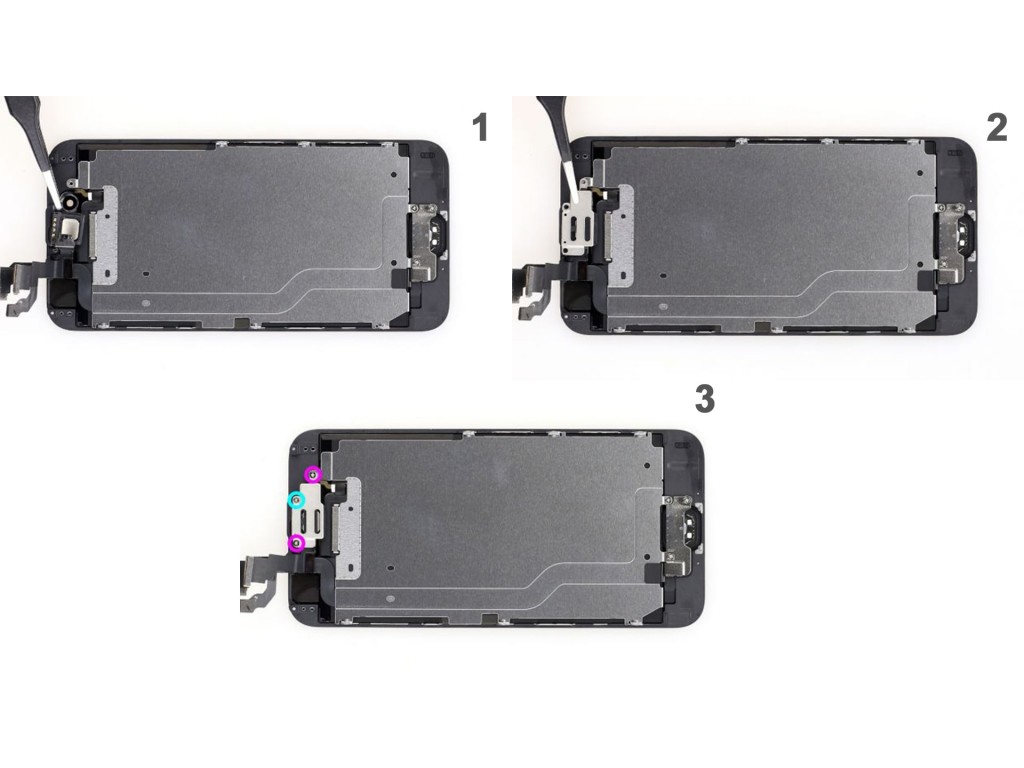

Теперь установите новый слуховой динамик в исходное положение между фронтальной камерой FaceTime и датчиками. Затем наденьте крышку. Теперь закрутите отмеченные винты (розовые - 2.2 мм, голубой - 3.0 мм). Убедитесь, что фронтальная камера находится в центре передней части дисплея. Переместите ее в случае необходимости. Обратите внимание, что винты разной длины. Если вы перепутаете их, винт будет давить на стекло дисплея изнутри и повредит его.


Подключите отмеченные разъемы: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый). Подключение ЖК-разъема обычно получается не сразу. Будьте очень осторожны, чтобы не погнуть разъем. Запустите свой iPhone, как только разъемы будут надежно подключены. Проверьте работу ЖК-дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и слухового динамика. Если разъемы подключены неправильно, на дисплее появятся полосы, или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее на место (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм).


Далее подключите разъем батареи.Установите металическую крышку и прикрутите ее на место (голубой - 3.2 мм, розовый - 2.3 мм).


Затем аккуратно сложите экран. Убедитесь, что край в верхней части экрана, где находятся кабели, правильно защелкнулся. Теперь осторожно нажмите на экран в направлении кнопки «Домой», пока он не будет правильно установлен в раме.


Теперь закрутите два винта в нижней части корпуса (розовые - 3.8 мм Pentalobe).
