Как заменить слуховой динамик iPhone 7 Plus

Необходимые инструменты и отвертки для разборки iPhone 7 Plus:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 7 plus

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой инструкции я покажу вам, как самостоятельно разобрать и заменить неисправный слуховой динамик для вашего iPhone 7 Plus. Этот ремонт может помочь, если вы не слышите собеседника при звонке или плохо его слышите.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Для того, чтобы открыть iPhone 7 Plus вам нужна специальная отвертка Pentalobe (PL1). Открутите два отмеченных винтика, которые расположены справа и слева от разъема питания (зеленые - 3.3 мм).


Далее вам нужно отсоединить дисплей. Положите iPhone X на ровную чистую поверхность, чтобы не поцарапать обратную сторону телефона. Для того, чтоб отсоединить переднюю панель, вам понадобится присоска, жесткие пластиковые медиаторы и обычный фен. Если экран вашего телефона сильно потрескавшийся, заклейте его скотчем, прежде чем продолжить.
Помните, что экран хорошо приклеен к раме. С помощью обычного фена прогрейте внешние края дисплея теплым воздухом (примерно до 60 °). Поместите присоску над кнопкой «Домой» или рядом с ней. Потяните за присоску вверх, как бы отрывая дисплей от основной части телефона. В образовавшееся отверстие поместите пластиковый медиатор между металической рамой и дисплеем. Не вставляйте инструмент глубже, чем на 5 мм, чтобы не повредить мелкие детали внутри iPhone. Так как дисплей приклеен по всему периметру телефона, обведите медиатором по кругу. Будьте особенно осторожны возле кнопки «Режим сна и Пробуждение», вы моете повредить гибкий кабель дисплея. Теперь с помощью пластикового медиатора поднимите дисплей и разложите его в сторону, как книгу. Положите дисплей на устойчивый предмет или облокотите, чтобы не натягивать гибкие кабели. При необходимости нагрейте внешние края рамы несколько раз. После открытия ваш iPhone X теряет гарантию защиты от пыли и воды.


Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Открутите три отмеченных винта Y-типа с помощью отвертки Y-типа (Y000) и снимите пластину кронштейна (голубой - 2.4 мм, розовые - 1.1 мм). Теперь осторожно отсоедините разъем аккумулятора, аккуратно вставив под него пластиковую лопатку.


Используя пластиковую лопатку для отключения дисплея и кабелей кнопки «Домой».


Открутите три отмеченных винта Y-типа с помощью отвертки Y-типа (Y000) и снимите крышку. С помощью пластиковой лопатки, осторожно отсоедините разъем фронтальной камеры FaceTime от материнской платы. Теперь вы можете полностью снять дисплей.

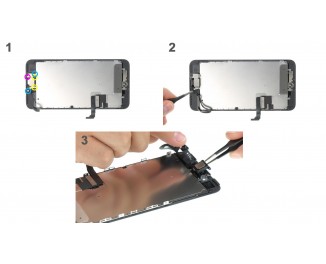

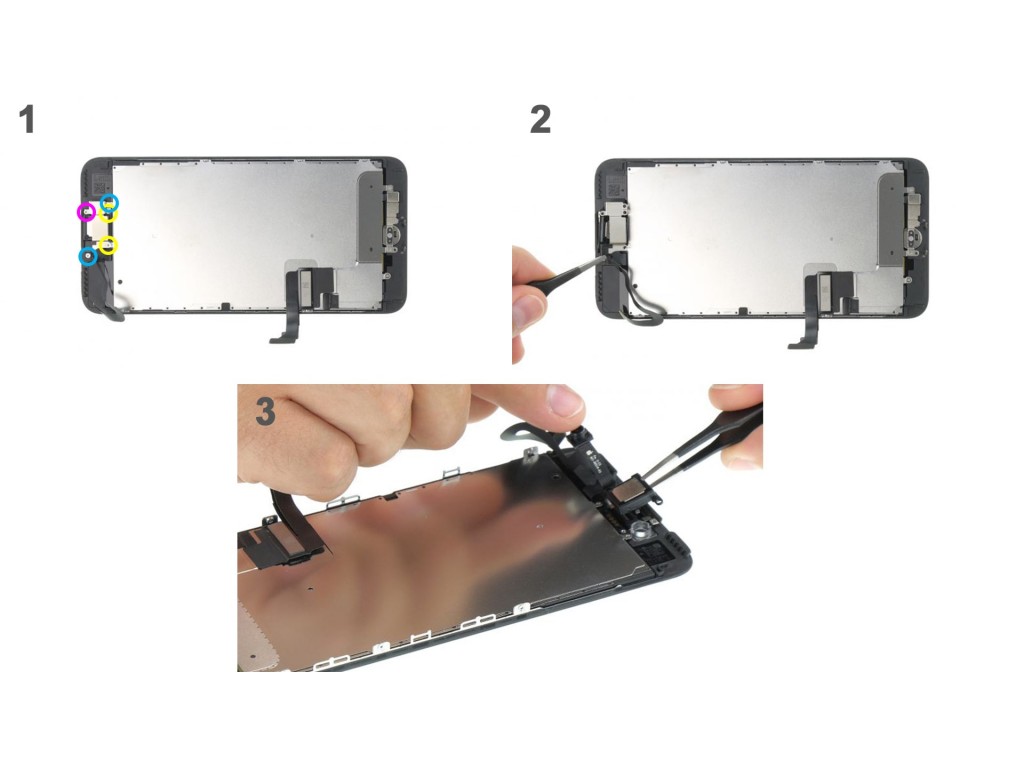

Слуховой динамик находится на задней панели дисплея. Открутите пять отмеченных винтов Phillips с кронштейна, который удерживает слуховой динамик (розовый - 2.7 мм, голубые - 1.7 мм, желтые - 2.1 мм). Обратите внимание, что винты имеют разную длину. Смешивание их может привести к повреждению дисплея во время сборки. Слуховой динамик находится под шлейфом передней камеры. Слегка отогните кабель в сторону, чтобы вы могли снять слуховой динамик.


Установка нового слухового динамика и обратная сборка iPhone 7 Plus

Теперь поместите слуховой динамик обратно на место под гибкий кабель между фронтальной камерой FaceTime и датчиками. Затем поставьте обратно кронштейн. Далее закрепите пластину кронштейна с помощью пяти винтов Phillips (желтые - 2.1 мм, голубые - 1.7 мм, розовый - 2.7 мм). Убедитесь, что фронтальная камера находится в центре передней части дисплея, и при необходимости отрегулируйте ее. Никогда не затягивайте винты слишком сильно, иначе они повредят краску на лицевой стороне.


Чтобы убедиться, что новая наклейка на рамку действительно приклеится, уберите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону и аккуратно надавите. Удалите вторую часть пленки. Обратите внимание на правильную ориентацию наклейки на раму. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не на 100%! На фотографиях показан iPhone 8 Plus, но этап ничем не отличается.


Держите дисплей вертикально на раме и подключите разъем FaceTime к материнской плате. Расположите дисплей на правом краю рамки. Вставьте пластину кронштейна разъема фронтальной камеры FaceTime обратно в iPhone и закрепите его тремя винтами (розовые - 1.0 мм, голубой - 1.3 мм).


Подключите кнопку «Домой» и кабели дисплея к материнской плате.


Подсоедините кабель аккумулятора. Вставьте пластину кронштейна обратно в iPhone и закрепите ее четырьмя винтами Y-типа (розовые - 1.1 мм, голубой - 2.4 мм).


Прикрепите дисплей к правому краю рамки и установите его на iPhone. Сдвиньте дисплей в направлении кнопки режима ожидания, чтобы зацепились защелки. Затем нажмите на дисплей по всей рамке, чтобы зафиксировать его.


Закрутите два винта слева и справа от разъема питания Lightning.
