Как заменить слуховой динамик iPhone 8 Plus

Необходимые инструменты и отвертки для разборки iPhone 8 Plus:

  • Отвертка трехлепестковая (Tri-Wing Y0) - 0,6mm
  • Отвертка пятизвездочная (Pentalobe P2) - 0,8мм
  • Отвертка крестовая (PH00) - 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 8 plus


Видео инструкция по замене слухового динамика iPhone 8 Plus



Фото инструкция как заменить верхний динамик iPhone 8 Plus

В этой пошаговой инструкции я покажу как самостоятельно разобрать и заменить слуховой динамик в iPhone 8 Plus.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно открутить два отмеченных винтика в нижней части корпуса с помощью отвертки Pentalobe 0.8mm. Винтики находятся справа и слева от разъема для зарядного устройства.


Далее вам нужно отсоединить дисплей. Положите ваш iPhone 8 Plus на чистую, гладкую поверхность, чтобы не поцарапать заднюю крышку. Для того, чтоб отсоединить дисплей, вам понадобится присоска, пластиковый медиатор и обычный фен. Экран телефона приклеен к раме. Используя фен, прогрейте края дисплея теплым воздухом примерно до 60 градусов. Далее установите присоску на нижний край устройства, над кнопкой «Домой» или рядом с этой кнопкой. Потяните за присоску вверх, как бы поднимая дисплей. Теперь постарайтесь вставить пластиковый медиатор между алюминиевой рамой и дисплеем. Обычно это не получается с первого раза и для этого процесса вам нужно будет несколько попыток. Как только между частями образовался зазор, вы можете открыть дисплей, слегка повернув медиатор. Как только вы сможете поднять дисплей на несколько миллиметров, осторожно обведите пластиковым медиатором по периметру дисплея, чтобы отклеить его от рамы. При необходимости прогрейте внешние края дисплея еще несколько раз.


Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Далее открутите отмеченные винтики (зеленые - 2.6 мм, голубые - 1.0 мм) и снимите крышку. Теперь аккуратно отсоедините контакт с аккумулятором, вставив пластиковую лопатку чуть ниже разъема.


Далее с помощью пластиковой лопатки отсоедините контакт дисплея и кнопки «Домой».


Далее с помощью отвертки Y-типа (Y000), открутите два винта (зеленый - 1.1 мм, голубой - 0.9 мм). Снимите крышку. Используя пластиковую лопатку, осторожно отсоедините контакт фронтальной камеры от материнской платы. Теперь вы можете полностью снять дисплей.

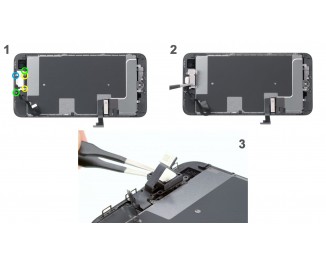

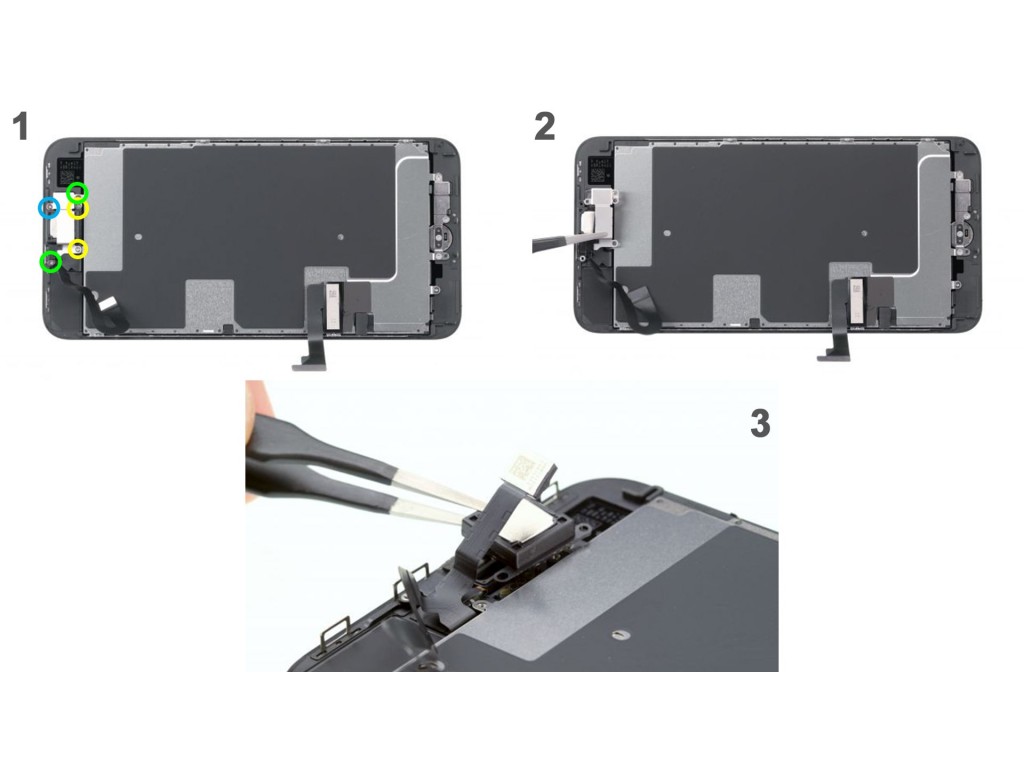

Слуховой динамик находится на задней панели дисплея. Открутите отмеченые винтики из крышки слухового динамика (голубой - 2.7 мм, зеленый - 1.7 мм, желтые - 2.2 мм). Слуховой динамик находится под гибким плоским кабелем фронтальной камеры. Слегка отогните кабель в сторону, чтобы снять наушник. Обратите внимание, что винты разной длины. Если перепутать их при обратной сборке, это может привести к повреждению дисплея.


Установка нового слухового динамика и обратная сборка IPhone 8 Plus

Установите новый слуховой динамик под гибким плоским кабелем между фронтальной камерой FaceTime и датчиками. Затем установите крышку на место и закрепите отмеченные винтики (зеленые - 1.7 мм, желтые - 2.2 мм, голубой - 2.7 мм). Убедитесь, что фронтальная камера находится в центре передней части дисплея. Переместите ее в случае необходимости.


Для того, чтобы новая наклейка на рамку хорошо приклеилась, удалите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону корпуса и аккуратно приклейте. Удалить второй кусок пленки. Обратите внимание на правильное расположение наклейки на раме. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не 100%!


Разместите дисплей на раме и подключите контакт фронтальной камеры (FaceTime) к материнской плате. Установите крышку контакта фронтальной камеры (FaceTime) обратно в iPhone и закрепите ее отмеченными винтами (зеленый - 1.1 мм, голубой 0.9 мм).


Подключите два разъема: кнопки Home и дисплея к плате логики.


Подключите контакт аккумулятора. Установите металическую крышку обратно в iPhone и закрепите ее четырьмя винтами (зеленые - 1.2 мм, голубой - 2.6 мм).


Установите дисплей на боковую часть рамки и опустите его на iPhone. Затем поместите весь дисплей в рамку телефона.


Закрутите два винта слева и справа от разъема Lightning в корпус.
