Как заменить заднюю крышку iPhone 6

Необходимые инструменты и отвертки для разборки iPhone 6:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 6

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как разобрать и заменить заднюю крышку в смартфоне iPhone 6. Вам стоит заменить заднюю крышку, если она деформирована или поцарапана, если ваша основная камера делает не качественные снимки из-за поцарапанного стекла объектива.

Прежде, чем приступить к ремонту не забудьте выключить устройство.

Первым шагом вам нужно открыть iPhone. Для этого вам понадобится отвертка Pentalobe. Открутите два отмеченных винтика в нижней части корпуса (розовые - 3.8 мм).


Далее положите ваш телефон на чистую поверхность, чтоб не поцарапать корпус. Для того, чтобы отсоединить переднюю панель от задней крышки, вам понадобится присоска и пластиковый медиатор. Если ваш экран разбит и сильно потрескался, наклейте на него клейкую ленту, прежде чем продолжить. Теперь поместите присоску над кнопкой «Домой» или рядом с ней. Поднимите экран потянув за кольцо присоски вверх и вставьте пластиковый медиатор в образовавшееся отверстие между алюминиевой рамой и рамкой дисплея. Обведите пластиковым медиатором по краю экрана, чтобы отклеить его со всех сторон.


Далее с помощью отвертки Phillips открутите отмеченные винтики на разъем аккумулятора (голубой - 3.2 мм, розовый - 2.3 мм). Затем поднимите крышку аккумулятора. Осторожно отсоедините разъем батареи, вставив пластиковую лопатку чуть ни же самого разъема.


Теперь вам нужно открутить пять отмеченных винтиков Phillips из металической крышки (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм). Далее снимите крышку. Отсоедините четыре разъема в порядке, указанном ниже. Будьте очень осторожны. Поместите конец пластиковой лопатки чуть ниже контакта и поднимите его. Таким образом отключите: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый).


Теперь снимите вибро мотор. Открутите два отмеченных винта, которые удерживают вибро мотор (розовые - 1.5 мм).

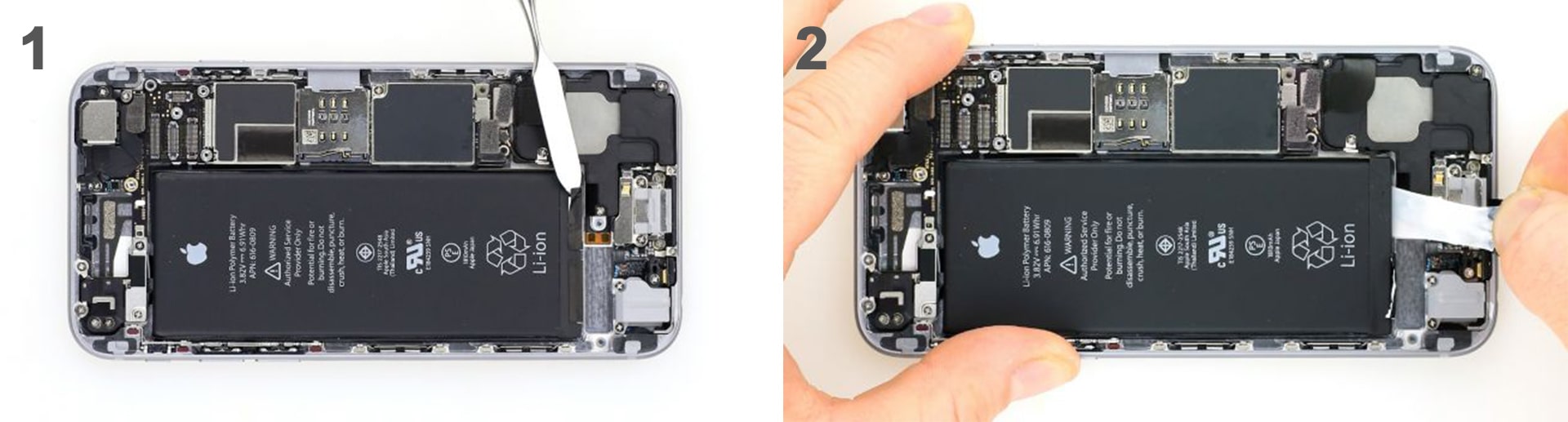

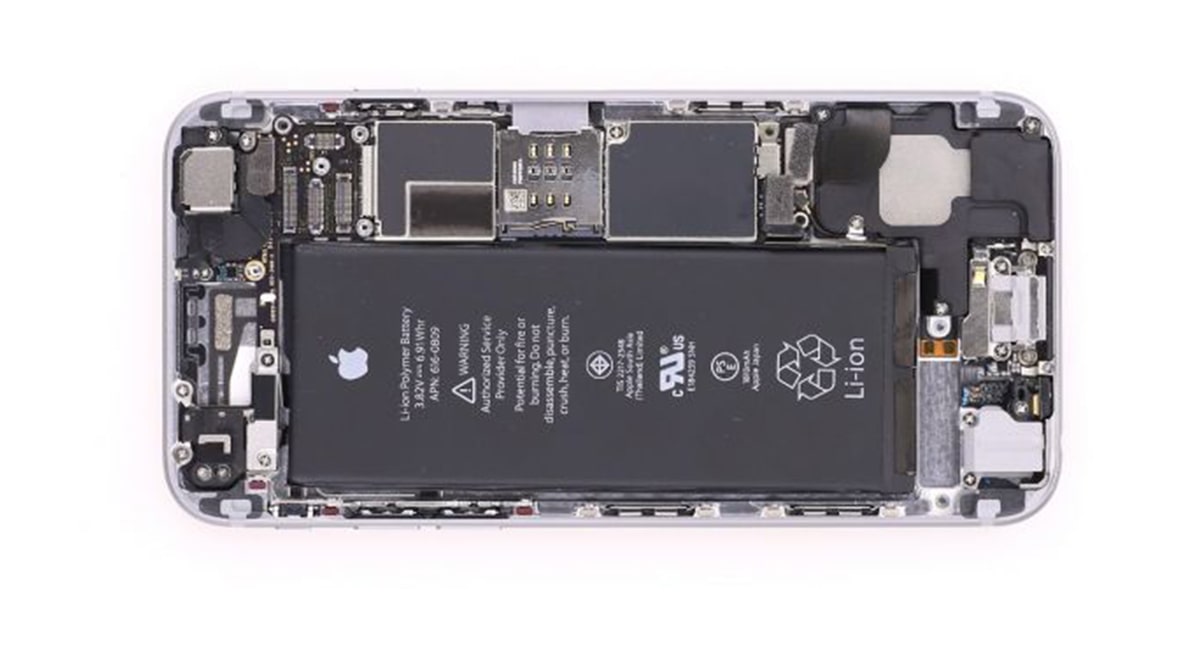

Аккумулятор крепится к корпусу двумя клейкими полосками. С помощью металической лопатки, отсоедините два черных конца клейкой ленты от батареи. Теперь очень медленно вытащите клейкие полоски. Тяните за полоски как можно более параллельно вашему телефону. Далее извлеките батарею из корпуса.


Далее вам нужно снять основную камеру. Откройте верхний винт в крышке камеры. Открутите два отмеченных винтика Phillips из крышки основной камеры (розовый - 1.6 мм, голубой - 2.1 мм). Теперь снимите металическую крышку. Затем отсоедините разъем основной камеры. Поместив плоский конец пластиковой лопатки чуть ниже контакта и подняв его. Теперь снимите основную камеру с телефона.


Открутите два отмеченных винтика Phillips из металической крышки, поднимите ее и снимите (голубой - 2.2 мм, розовый - 2.9 мм).


Отсоедините контакт кабеля управления громкостью и резервного кабеля от материнской платы.


Далее вам нужно снять. Крышку Wi-Fi. Открутите четыре отмеченных винтика Phillips (розовые - 2.1 мм, голубой - 1.3 мм, желтый - 1.6 мм). Затем снимите крышку.


Теперь открутите два отмеченных винта с крестообразным шлицем и кронштейн под ним, который соединяет материнскую плату с рамой (голубой - 2.1 мм, розовый - 1.5 мм).


Отсоедините контакты разъема питания и антенного кабеля от материнской платы с помощью пластиковой лопатки.


Далее вам нужно извлечь лоток для SIM-карты.


Теперь снимите материнскую плату. Открутите пять отмеченных винтиков, которые удерживают материнскую плату (желтый - 2.6 мм, розовые - 1.8 мм, голубой - 2.2 мм, зеленый - 1.3 мм). Обратите внимание, что 1.3 мм винт Phillips (зеленый) удерживает антенну. Снимите антенну вместе с винтом. Теперь вы можете осторожно снять материнскую плату.


Далее открутите отмеченный винт Phillips и снимите металическую крышку (розовый - 1.2 мм).


Открутите два отмеченных винта Phillips, которые удерживают кнопку режима ожидания (розовые - 2.2 мм). Вставьте лопатку под ленточный кабель и осторожно отсоедините его от основания. Затем отсоединить микрофон, Теперь вы можете удалить резервный кабель.


Теперь с помощью крестообразной отвертки открутите три отмеченных винта, которые удерживают кабель регулировки громкости на месте (розовые - 2.2 мм, голубой - 1.8 мм). Далее вставьте металлическую лопатку под ленточный кабель и осторожно отсоедините его от основания. Снимите кабель регулировки громкости.


Теперь вам нужно снять динамик. Открутите четыре отмеченных винта Phillips, которые крепят динамик к корпусу телефона (розовые - 2.9 мм, голубые - 2.3 мм). Осторожно отсоедините разъем малой антенны с помощью пластиковой лопатки. Отсоедините антенный кабель от динамика. Теперь вы можете снять динамик.


Далее открутите два отмеченных винта Phillips от крышки разъема питания (розовые - 3.0 мм). Теперь поднимите крышку и снимите ее.


Теперь открутите следующие семь винтов  Phillips (розовые - 1.8 мм, голубые - 1.5 мм, зеленый - 3.6 мм, синие - 3.0 мм).

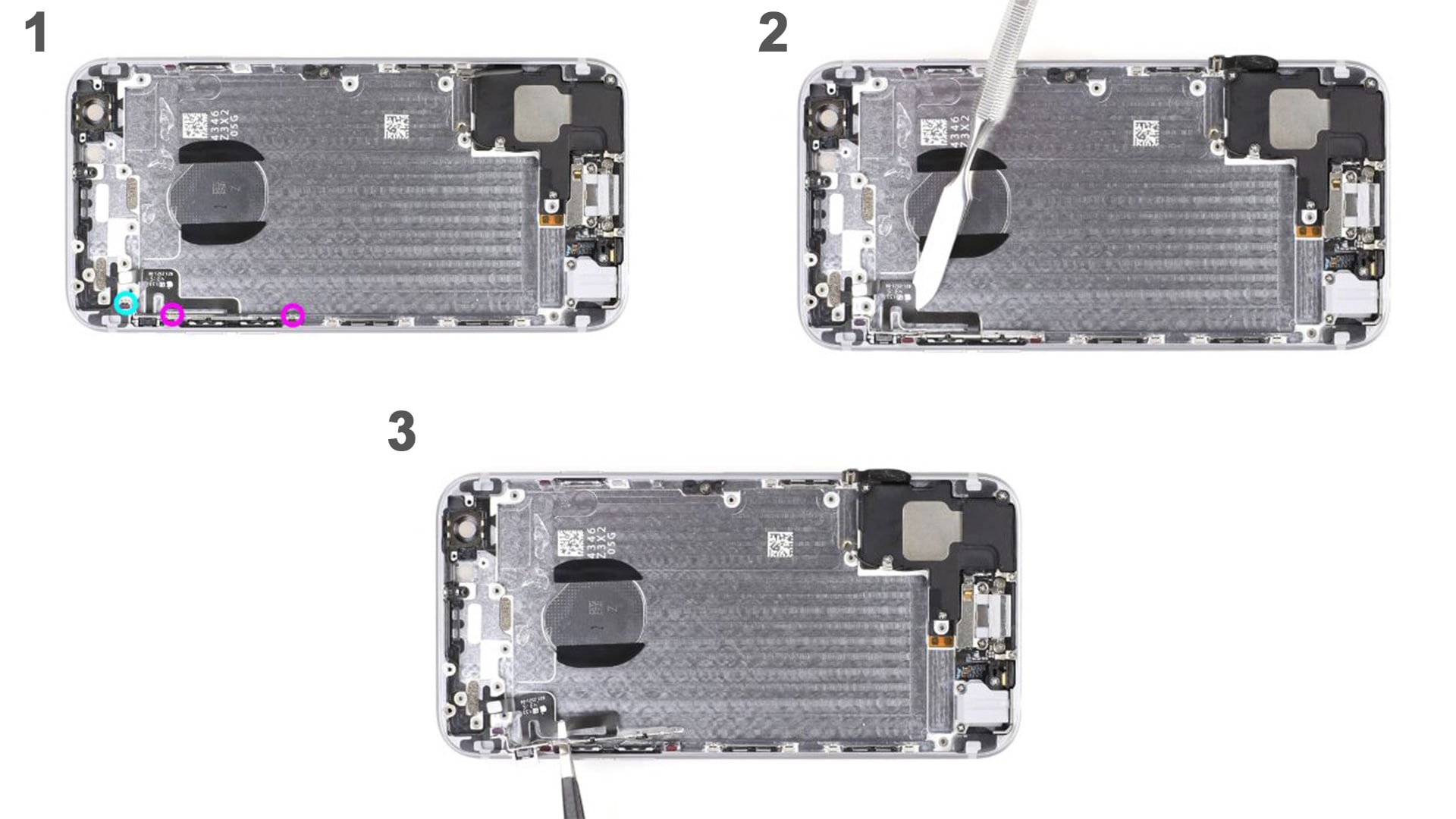

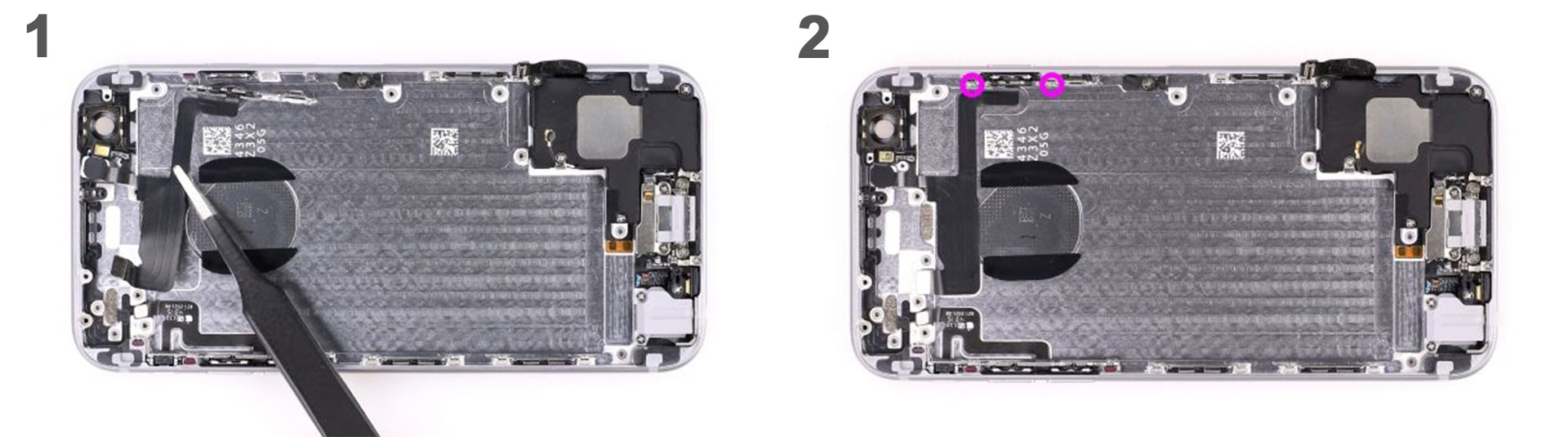

Теперь снимите разъем питания. Сначала удалите маленький черный кусочек пластика (рис.1). Затем аккуратно отсоедините микрофон с помощью металической лопатки или обычного пластикового спаджера (рис.2). Вставьте металическую лопатку под ленточный кабель и осторожно отсоедините его от основания (рис.3). Кабель приклеен в том месте, где находился динамик. С помощью металической лопатки ослабьте разъем для наушников (рис.4) и разъем питания (рис.5). Далее осторожно продолжайте отсоединять разъем питания, удалите ленточный кабель пальцами или специальным пинцетом (рис.6).

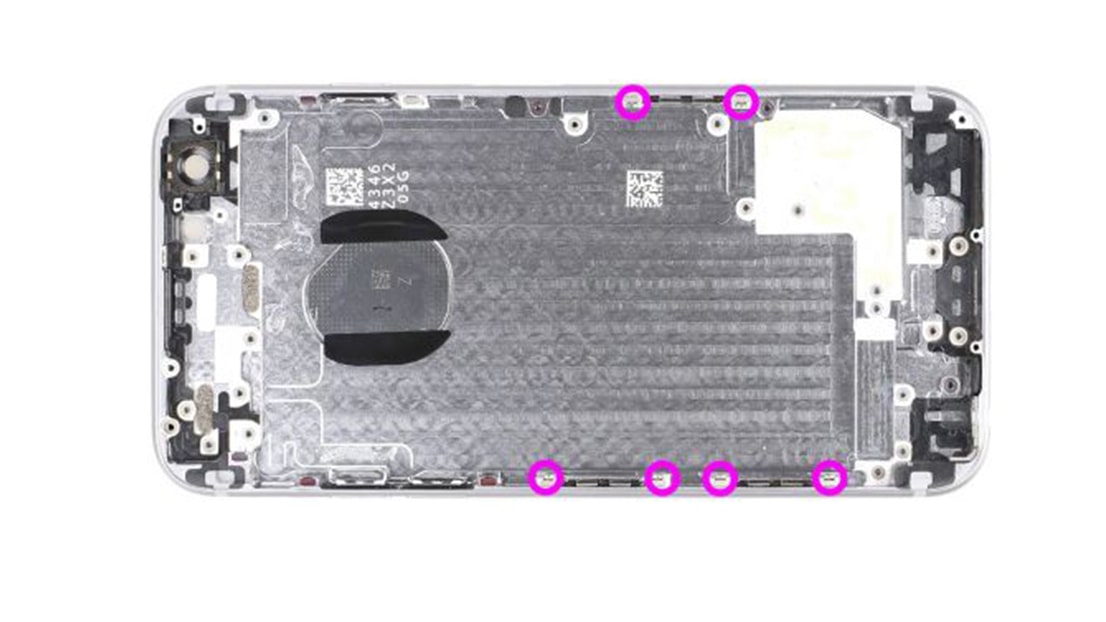

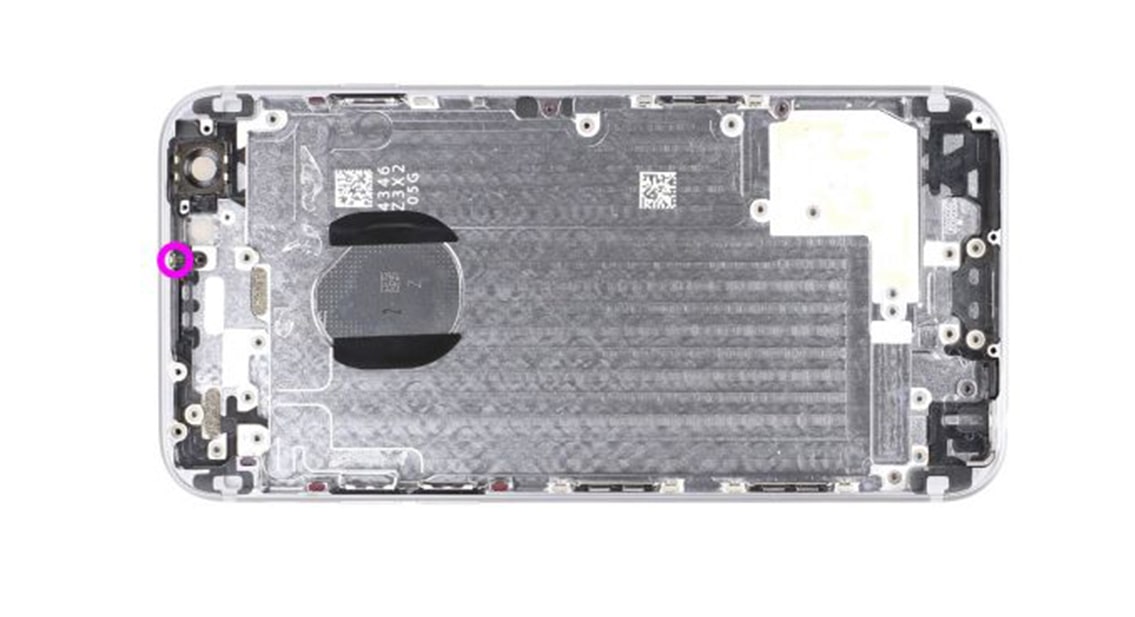

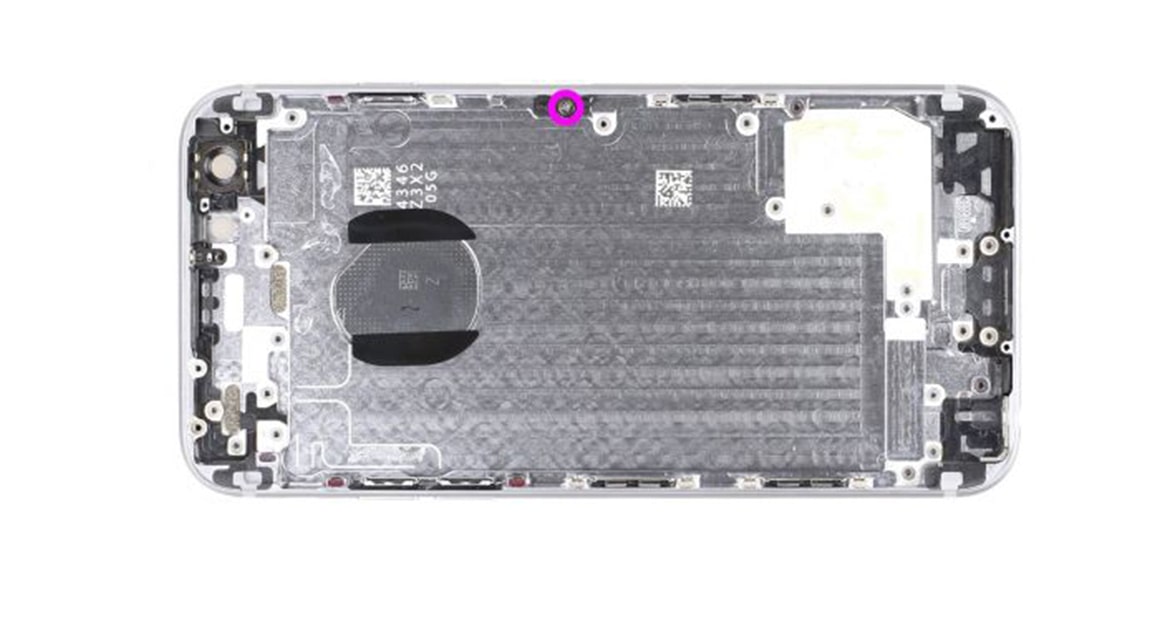

Открутите отмеченный винт Phillips и снимите рычаг выталкивателя (розовый - 1.6 мм).

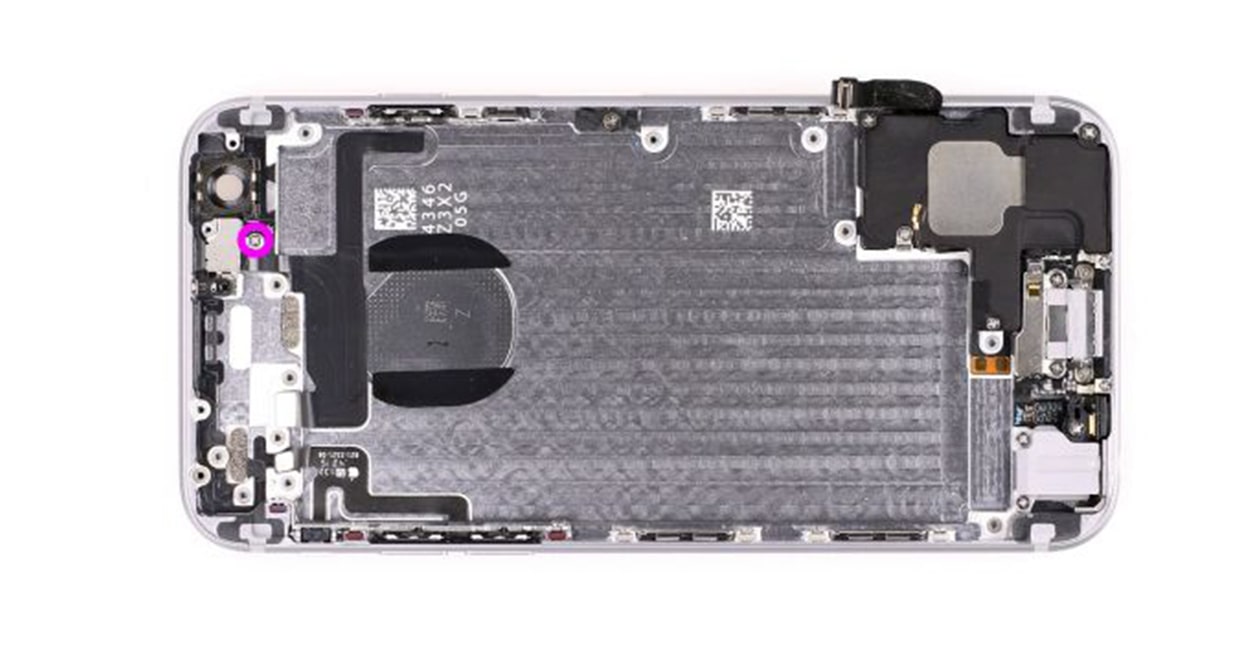

Открутите отмеченный винт Phillips и снимите кронштейн (розовый - 1.2 мм).

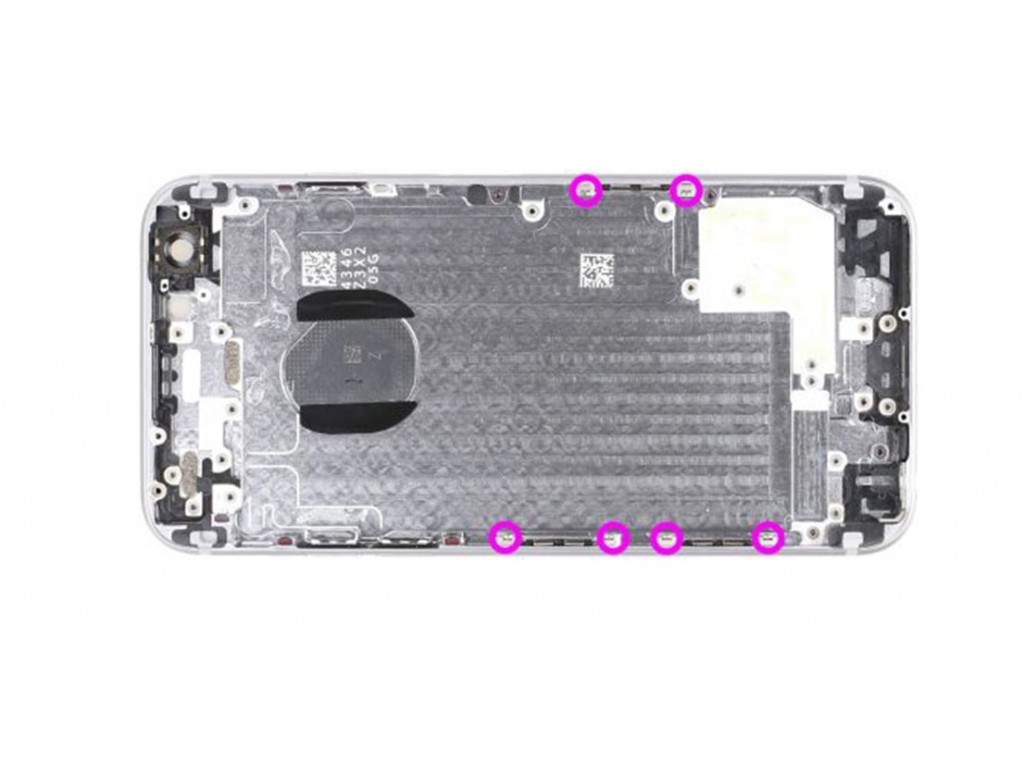

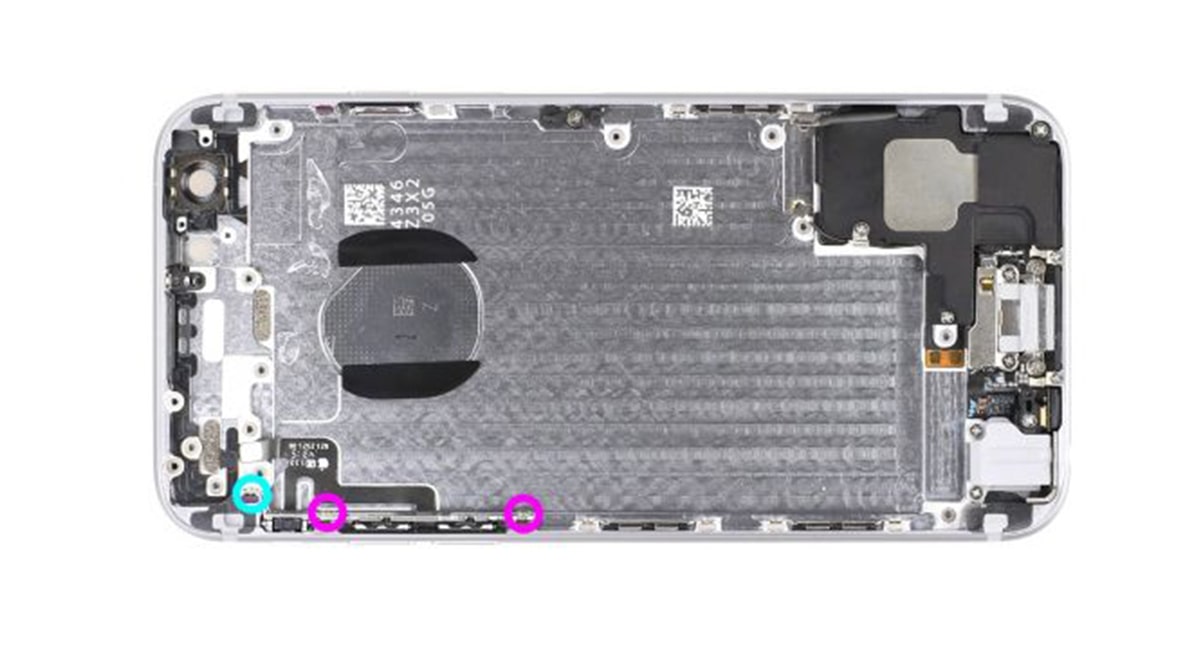

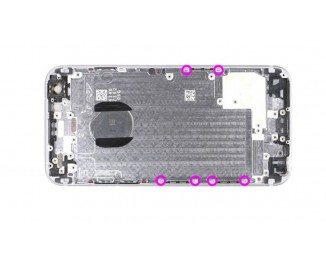

Каждый из трех удерживающих кронштейнов крепится двумя винтами с крестообразным шлицем. Открутите их (розовые - 1.8 мм).


Установка новой задней крышки и обратная сборка iPhone 6

Прикрепите три кронштейна к новой задней крышке с помощью винтов Phillips (розовые - 1.8 мм).


Прикрепите кронштейн с помощью винта с крестообразным шлицем (розовый - 1.2мм).


Прикрепите рычаг выталкивателя с помощью винта с крестообразным шлицем (розовый - 1.6 мм). Верхняя часть рычага выталкивателя находится слева от гнезда для SIM-карты. Проверьте, можете ли вы вставлять и выдвигать лоток SIM-карты.


Теперь установите новый разъем питания Lightning в исходное положение. Убедитесь, что разъем питания Lightning, аудиоразъем и микрофон правильно прилегают к раме.


Теперь снова вставьте маленький черный кусочек пластика поверх микрофона. Затем снова закрутите все семь отмеченных винтов, которые крепят разъем питания Lightning (розовые - 1.8 мм, голубые - 1.5 мм, зеленый - 3.6 мм, синий - 3.0 мм).


Теперь установите крышку разъема питания и прикрутите ее на место отмеченными винтиками Phillips (розовые - 3.0 мм).


Установите динамик в исходное положение. Убедитесь, что он вставлен правильно и кабели с разъемами открыты. В этом процессе убедитесь, что антенный кабель с небольшим металлическим кольцом правильно установлен на динамик. Теперь вы можете закрутить отмеченные винты Philipps (розовые - 2.9 мм, голубые - 2.3 мм).


Установите кабель регулировки громкости обратно в исходное положение и прикрутите его тремя отмеченными винтами с крестообразным шлицем (розовые - 2.2 мм, голубой - 1.8 мм).


Установите резервный кабель обратно в исходное положение и привинтите его двумя винтами Phillips (розовые - 2.2 мм).


Теперь прикрепите металическую крышку и прикрутите ее на место (розовый - 1.2 мм).


Установите материнскую плату обратно в исходное положение и привинтите ее пятью отмеченными винтами Phillips (желтый - 2.6 мм, розовые - 1.8 мм, голубой - 1.8 мм, зеленый - 1.3 мм). Убедитесь, что вы поставили антенну обратно под винт Филлипса 1,3 мм (зеленый).


Установите кронштейн, соединяющий материнскую плату с рамой, и прикрутите его на место (голубой - 2.1 мм, розовый - 1.5 мм).


Теперь установите крышку Wi-Fi и прикрутите ее на место (розовые - 2.1 мм, голубой - 1.3 мм, желтый - 1.6 мм).


Далее подключите все соответствующие разъемы к материнской плате: разъем для антенного кабеля, соединитель для разъема питания Lightning, разъем для кабеля регулировки громкости, разъем для резервного кабеля.


Теперь установите металическую крышку и прикрутите ее на место (голубой - 2.2 мм, розовый - 1.9 мм).


Установите основную камеру в исходное положение и подключите соединительный кабель камеры. Теперь установите крышку камеры и прикрутите ее отмеченными винтиками на место (розовый - 1.6 мм, голубой - 2.1 мм). Теперь снова наденьте маленькую черную наклейку.


Прикрепите новые клейкие ленты под аккумулятором. В противном случае батарея будет иметь слишком много места и будет двигаться Теперь вставьте аккумулятор обратно в iPhone и подключите разъем.


Поместите новый вибромотор в исходное положение. Закрепите вибро мотор отмеченными винтиками (розовые - 1.5 мм).


Подключите отмеченные разъемы: фронтальную камеру/датчик приближения/слуховой динамик/микрофон (зеленый), сенсорный идентификационный кабель (синий), LCD (голубой), сенсорный экран (розовый). Подключение ЖК-разъема обычно получается не сразу. Будьте очень осторожны, чтобы не погнуть разъем. Запустите свой iPhone, как только разъемы будут надежно подключены. Проверьте работу ЖК-дисплея, сенсорного экрана, датчика приближения, фронтальной камеры и слухового динамика. Если разъемы подключены неправильно, на дисплее появятся полосы, или части сенсорного экрана не будут работать. Теперь установите крышку и привинтите ее на место (голубой - 3.1 мм, розовые - 1.3 мм, желтый - 1.8 мм).


Теперь подключите разъем батареи.Установите металическую крышку и прикрутите ее на место (голубой - 3.2 мм, розовый - 2.3 мм).


Затем аккуратно сложите экран. Убедитесь, что край в верхней части экрана, где находятся кабели, правильно защелкнулся. Теперь осторожно нажмите на экран в направлении кнопки «Домой», пока он не будет правильно установлен в раме.


Теперь закрутите два винта в нижней части корпуса (розовые - 3.8 мм Pentalobe).
