Как заменить аудио разъем Samsung Galaxy S10e

Необходимые инструменты и отвертки для разборки Samsung Galaxy S10e:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S10e.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить аудио разъем в смартфоне Samsung Galaxy S10e.

Прежде, чем приступить к ремонту не забудьте выключить телефон.


Теперь вам нужно снять заднюю крышку. Задняя крышка приклеена к корпусу. Прогрейте устройство теплым воздухом с помощью обычного фена, чтобы размягчить клей. Самый простой способ ослабить заднюю крышку - использовать пластиковые медиаторы. Нагрейте место, где вы будете начинать и аккуратно вставьте пластиковый медиатор между задней крышкой и рамой телефона. Медиатор сделан из пластика, поэтому можете не переживать, он не поцарапает устройство. Но будьте все равно очень осторожны, задняя крышка может легко сломаться. При необходимости прогрейте поверхность еще раз и попробуйте снова. Потратьте лучше немного больше времени, чтобы ничего не поломать. Как только инструмент вставлен, обведите им по всему краю телефона, чтобы постепенно ослабить клей. Далее повторите эти же действия со всех сторон устройства. Теперь с помощью присоски, аккуратно поднимите стекло. Обратите внимание! Не вставляйте пластиковый медиатор слишком глубоко, можете повредить мелкие детали, которые находятся внутри корпуса.


Далее снимите пластиковую крышку. Открутите отмеченные винты Philips (3,9 мм). Обратите внимание, что катушка бесконтактной зарядки и антенна NFC прикреплены к пластиковой крышке. Крышка крепится в верхней части, а нижняя часть слегка приклеена. Аккуратно вставьте плоский инструмент под закрепленные участки и ослабьте их. Теперь вы можете снять крышку вместе с катушкой.


С помощью пластиковой лопатки осторожно отсоедините контакт батареи от материнской платы. Всегда отключайте контакты со стороны, где на материнской плате нет мелких компонентов. Это позволяет избежать нечаянного повреждения конденсаторов или микросхем.


Далее снимите динамик. Открутите отмеченные винтики Philips (3.9 мм). Приподнимите динамик у боковых отверстий, чтобы было легче ослабить динамик. Отверстия отмечены маленькими треугольниками.

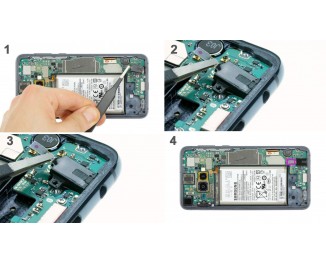

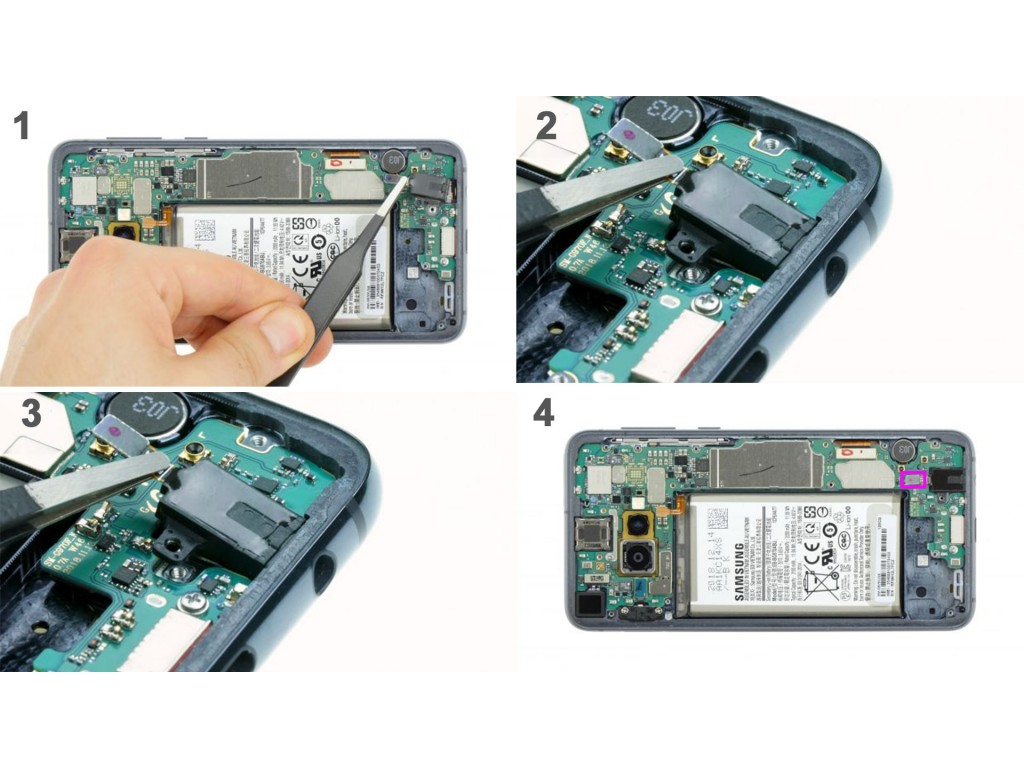

Далее отсоедините аудио разъем для наушников от материнской платы.


Установка нового аудио разъема и обратная сборка Samsung Galaxy S10e

Вставьте новый аудио разъем и слегка нажмите до щелчка. Затем снова подключите разъем.


Теперь установите динамик. Поместите динамик обратно над портом USB, нажмите на него и закрутите отмеченными винтами (Phillips 3.9 мм). Убедитесь, что он хорошо зафиксирован внизу устройства.


Подсоедините контакт батареи к материнской плате. Нажмите на контакт до характерного щелчка.


Далее установите пластиковую крышку. Поместите крышку с антенной обратно в корпус и закрепите ее на верхней части корпуса. Нажмите на крышку до характерного щелчка. Теперь закрутите отмеченные винтики (Phillips 3.9 мм).


Теперь включите телефон и протестируйте его с помощью встроенного режима тестирования. Войдите в тестовый режим, набрав * # 0 * #. Следуйте инструкции и протестируйте экран, камеры и датчик приближения. Также проверьте все функции замененной детали.


Далее установите обратно заднюю крышку. Если на задней крышке остался клей, вы можете установить ее не используя новый клей. Поместите заднюю крышку на место. Хорошо прижмите ее, чтоб крышка приклеилась со всех сторон. Также вы можете прогреть ваше устройство теплым воздухом. С помощью обычного фена, чтоб клей лучше и быстрее приклеился.
