Как заменить аудио разъем Samsung Galaxy S7 Edge

Необходимые инструменты и отвертки для разборки Samsung Galaxy S7 Edge:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S7 Edge.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


С помощью этого пошагового руководства вы легко сможете разобрать и заменить аудио разъем в смартфоне Samsung Galaxy S7 Edge самостоятельно. Замена разъема необходима, если нет звука через наушники.

Перед тем, как вы приступите к ремонту не забудьте выключить телефон, а также извлечь вашу SIM-карту.

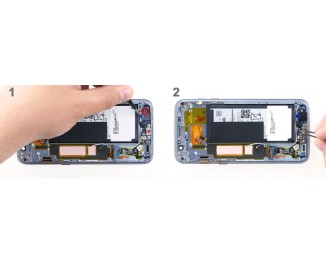

Первым шагом вам нужно снять заднюю крышку. Задняя панель приклеена к рамке корпуса, поэтому для того, чтоб ее снять, прогрейте телефон по периметру с помощью обычного фена. Далее поместите присоску ближе к краю телефона и потяните за нее вверх. В образовавшиеся отверстие поместите пластиковый медиатор, точно также сделайте и с другой стороны телефона. Далее проведите медиатором по периметру крышки, чтоб отклеить все стороны задней крышки. По надобности прогрейте клей еще раз. Как только все стороны отклеиться можете снимать крышку.


Далее открутите 12 винтиков, которые держат три антенны, а также снимите желтую наклейку.


Теперь отсоедините верхнюю антенну от корпуса. Начните с правого верхнего угла. Как только антенна отсоединится с правой стороны, осторожно потяните ее посередине, чтобы отошла и левая сторона. Снимите антенну с корпуса.


Далее снимите среднюю часть. Обратите внимание, что она подключена к нижней антенне.


Отсоедините нижнюю антенну с помощью пинцета начиная с левой стороны.


Далее с помощью пластикового спаджера аккуратно отсоедините контакт батареи от материнской платы.


Далее с помощью пластикового спаджера отсоедините контакт фронтальной камеры от материнской платы. И снимите фронтальную камеру с корпуса.


Теперь с помощью пластиковой лопатки очень осторожно отсоедините все отмеченные контакты от материнской платы.


Теперь вам нужно снять материнскую плату. Нижняя часть материнской платы подключена к USB-порту. Аккуратно отклоните плату на 180 °, чтобы вы могли добраться до контакта. Не тяните слишком сильно за материнскую плату. Используя пластиковый спаджер, аккуратно отсоедините контакт от платы. Снимите материнскую плату. В отверстии лотка для SIM-карты есть маленький пластиковый штифт. Удостоверьтесь, что он не выпал.


Теперь отсоедините контакт аудио разъема для наушников. Используя пластиковый спаджер вытащите контакт из гнезда. Далее открутите один винтик, который удерживает гнездо на месте. И извлеките аудио разъем из корпуса.


Установка нового аудио разъема и обратная сборка Samsung Galaxy S7 Edge

Теперь установите аудио разъем. Поместите его в углубление в нижней части корпуса. И прикрепите его одним винтиком. Подключите контакт разъема к плате. Вы должны услышать, как он защелкнулся.


Теперь вы можете установить материнскую плату. Переверните плату вверх дном и поместите ее в нижний край корпуса, чтобы заново подключить контакт USB-порта. Подключите контактдо характерного щелчка. Переверните материнскую плату, чтобы положить ее в корпус.


Подключите все отмеченные контакты к материнской плате.


Установите фронтальную камеру. Поместите фронтальную камеру в углубление в верхнем крае корпуса. Подключите камеру к материнской плате. Вы должны услышать щелчок контакта на место.


Подключите аккумулятор к материнской плате. Вставьте контакт в гнездо на материнской плате до щелчка.


Теперь поместите антенну в нижний край корпуса. Нажмите на антенну пальцами, пока она не защелкнется в корпусе.


Далее поместите антенну обратно в корпус после того, как закрепите ее на нижней антенне. Нажмите на антенну пальцами, пока она не защелкнется в корпусе.


Поместите верхнюю антенну обратно в корпус. Начните устанавливать с левой стороны, а затем плотно прижмите пальцами. Вы должны услышать щелчок.


Приклейте желтую клейкую полоску обратно. И прикрутите все три антенны 12 винтиками.


Теперь верните заднюю крышку на место. Прижмите заднюю крышку по всему пириметру, чтобы клей приклеился. Вы также можете нагреть устройство горячим воздухом, а затем зажать его или утяжелить парой книг, чтобы клей лучше прилипал. Не забудьте установить обратно SIM-карту.
