Как заменить дисплей Samsung Galaxy A7

Необходимые инструменты и отвертки для разборки Samsung Galaxy A7:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy A7.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой инструкции по ремонту я покажу вам, как самостоятельно разобрать и заменить дисплей в смартфоне Samsung Galaxy A7. Замена необходима, когда стекло разбито, сенсорный экран больше не реагирует на прикосновения, или дисплей остается черным или мигает.

Прежде, чем приступить к ремонту не забудьте выключить телефон.

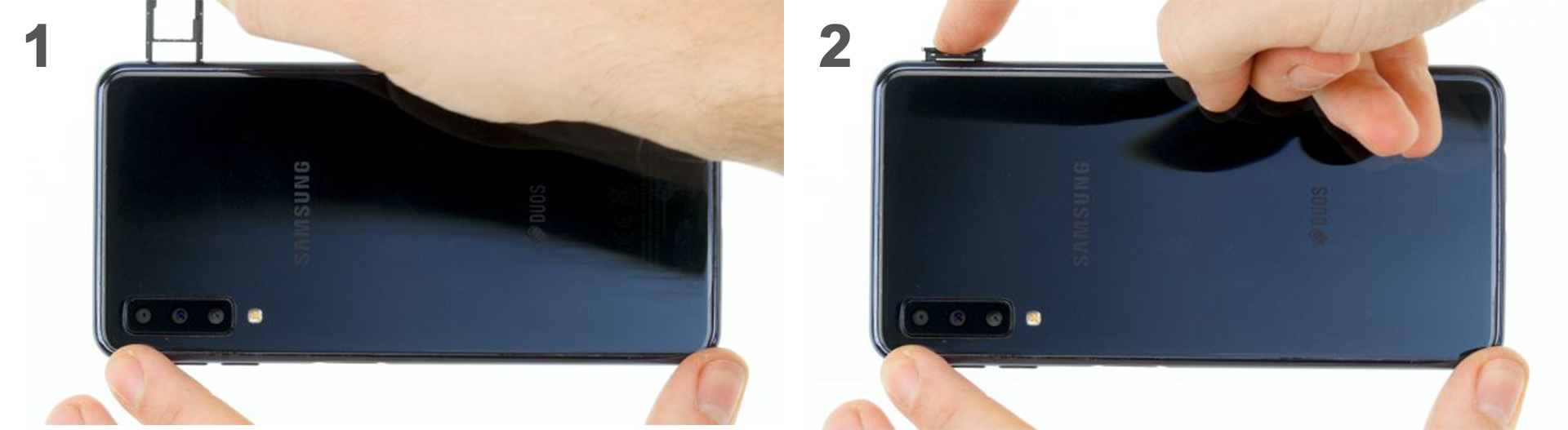

Далее извлеките лоток для SIM-карты с помощью специального инструмента.

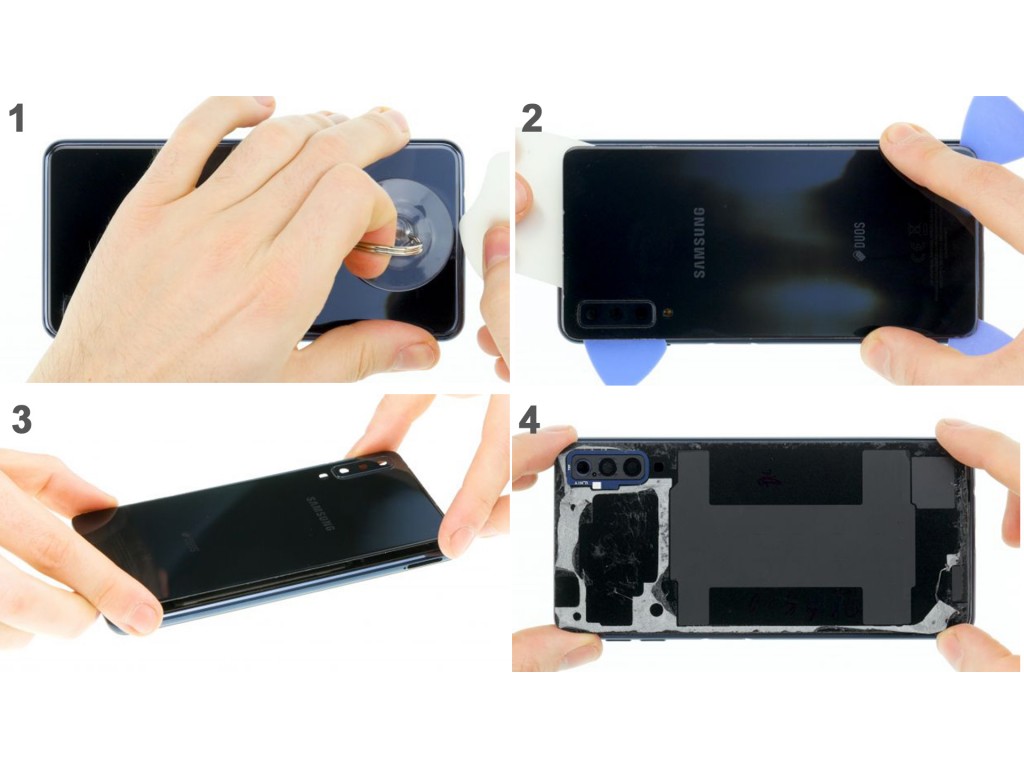

Теперь вам нужно снять заднюю крышку. Задняя крышка приклеена к корпусу. Прогрейте устройство теплым воздухом с помощью обычного фена, чтобы размягчить клей. Самый простой способ ослабить заднюю крышку - использовать пластиковые медиаторы. Нагрейте место, где вы будете начинать и аккуратно вставьте пластиковый медиатор между задней крышкой и рамой телефона. Медиатор сделан из пластика, поэтому можете не переживать, он не поцарапает устройство. Но будьте все равно очень осторожны, задняя крышка может легко сломаться. При необходимости прогрейте поверхность еще раз и попробуйте снова. Потратьте лучше немного больше времени, чтобы ничего не поломать. Как только инструмент вставлен, обведите им по всему краю телефона, чтобы постепенно ослабить клей. Далее повторите эти же действия со всех сторон устройства. Теперь с помощью присоски, аккуратно поднимите стекло. Обратите внимание! Не вставляйте пластиковый медиатор слишком глубоко, можете повредить мелкие детали, которые находятся внутри корпуса.

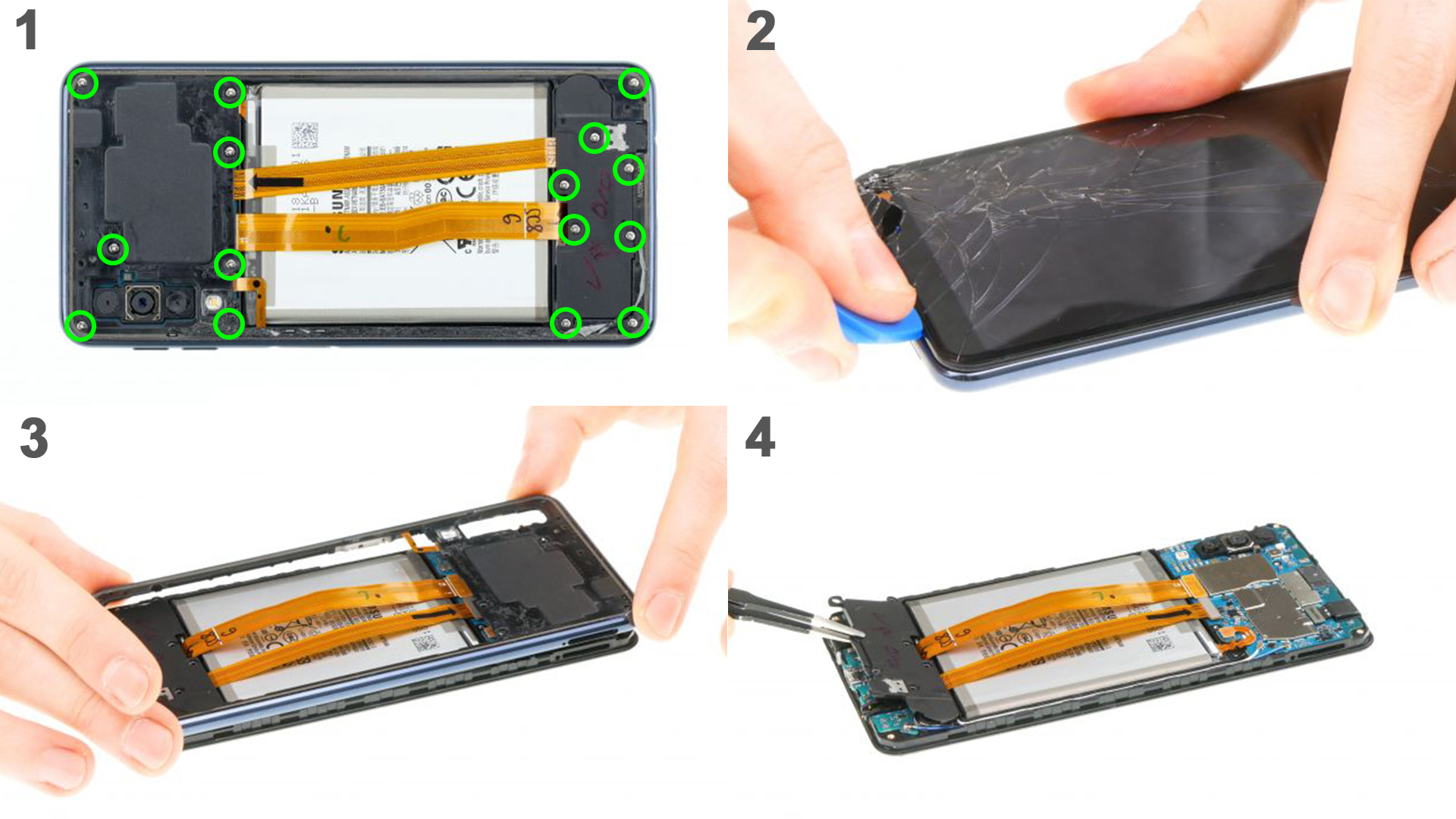

Далее снимите среднюю рамку. Открутите отмеченные винтики. Обратите внимание, что они могут быть покрыты остатками клея. Затем с помощью медиатора проведите между дисплеем и центральной рамкой, перемещайтесь по всему краю дисплея. Переверните устройство и снимите среднюю рамку. Теперь снимите пластиковую крышку в нижней части телефона.

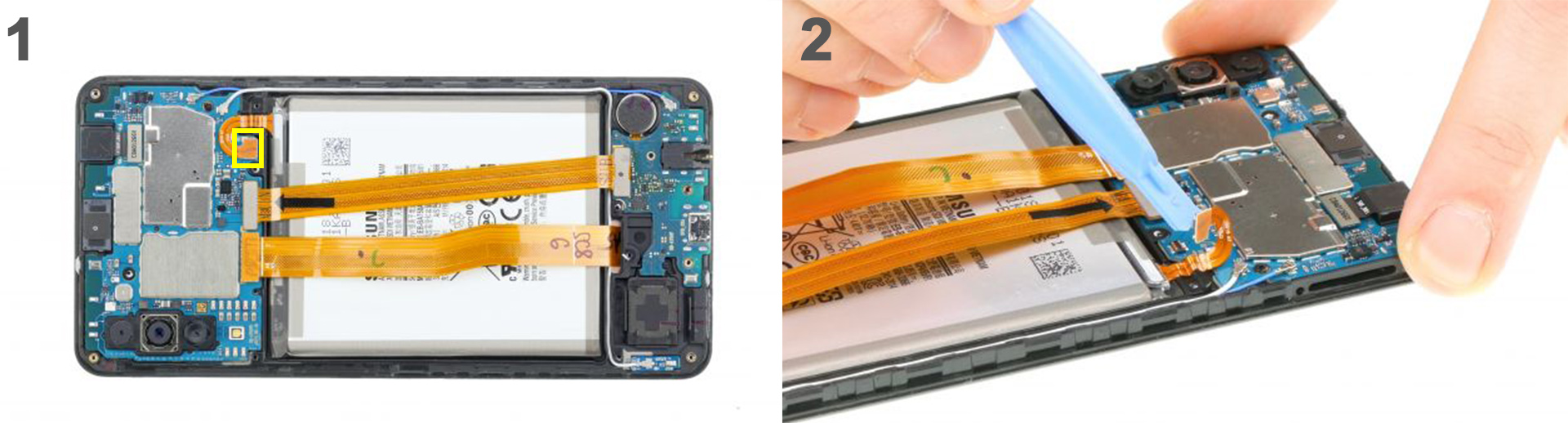

Далее с помощью пластиковой лопатки отсоедините контакт батареи от материнской платы.


Теперь очень осторожно отсоедините разъем дисплея с помощью пластиковой лопатки. Дисплей хорошо приклеен и для того, чтобы ослабить его прогрейте его теплым воздухом с помощью обычного фена. Затем вставьте пластиковый медиатор в зазор между рамой и дисплеем, чтоб отклеить их. Особенно хорошо прогрейте место, с которого вы будете начинать отклеивать дисплей. Теперь осторожно поднимите дисплей и пропустите гибкий кабель через отверстие и снимите неисправный дисплей. Если ваш дисплей сильно разбит, наклейте на экран клейкую ленту, чтоб не пораниться в процессе этого шага.


Установка нового дисплея и обратная сборка Samsung Galaxy A7

Перед установкой нового дисплея нужно подготовить рамку. Удалите весь дефектный дисплей. Используйте пинцет, чтобы аккуратно удалить оставшиеся осколки стекла. Разместите новую клеящуюся поверхность на устройство и проведите пальцами по всей поверхности, чтобы разгладить от складок. Убедитесь, что наклейка выровнена правильно и снимите защитную пленку. После того, как вы очень аккуратно проклеите раму снимите вторую защитную пленку. Обратите внимание, наклейка не должна выходить за края рамы. В противном случае ее будет видно, когда вы установите дисплей.


Теперь возьмите новый дисплей и удалите все защитные пленки. Проведите гибкий кабель с разъемом через отверстие в металлической раме. Расположите дисплей на раме. Сориентируйтесь по отверстиям для камеры и вспышки. Нажмите на дисплей, чтобы клей хорошо приклеился. Если на запасном дисплее есть защитная пленка, оставьте ее на месте до завершения ремонта. Это предотвратит появление царапин на экране. Переверните устройство и подключите разъем дисплея.

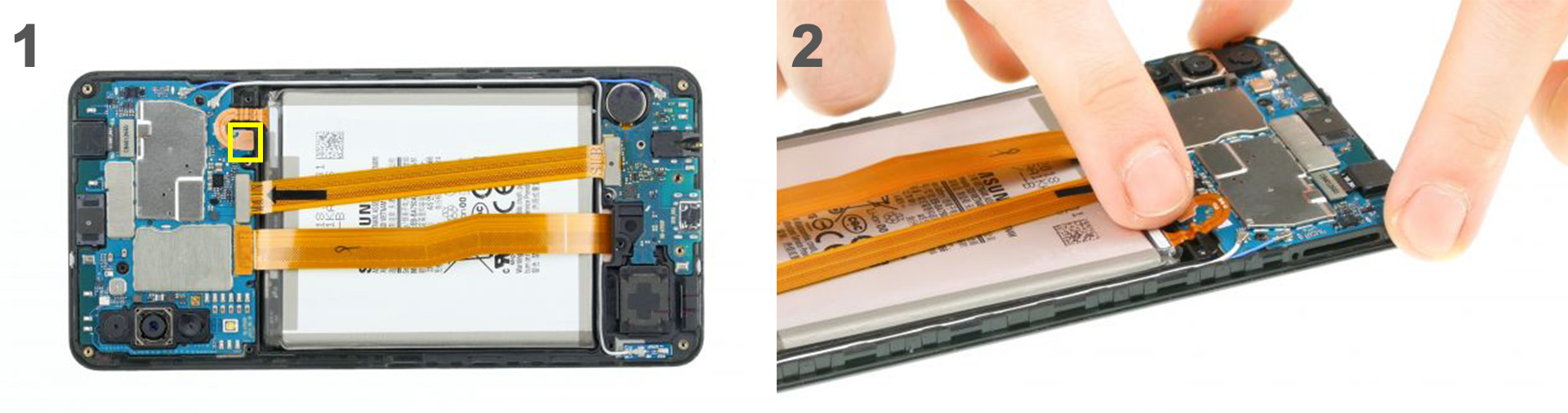

Подключите аккумулятор к материнской плате. Вставьте контакт в гнездо на материнской плате до щелчка.


Поместите пластиковую крышку в нижнюю часть устройства. Сориентируйтесь по отверстиям для винтов, чтобы правильно расположить крышку. Поместите среднюю раму на верхней части устройства. Вы также можете взять устройство обеими руками и прижать дисплей и рамку вместе. Закрутите все отмеченные винтики.

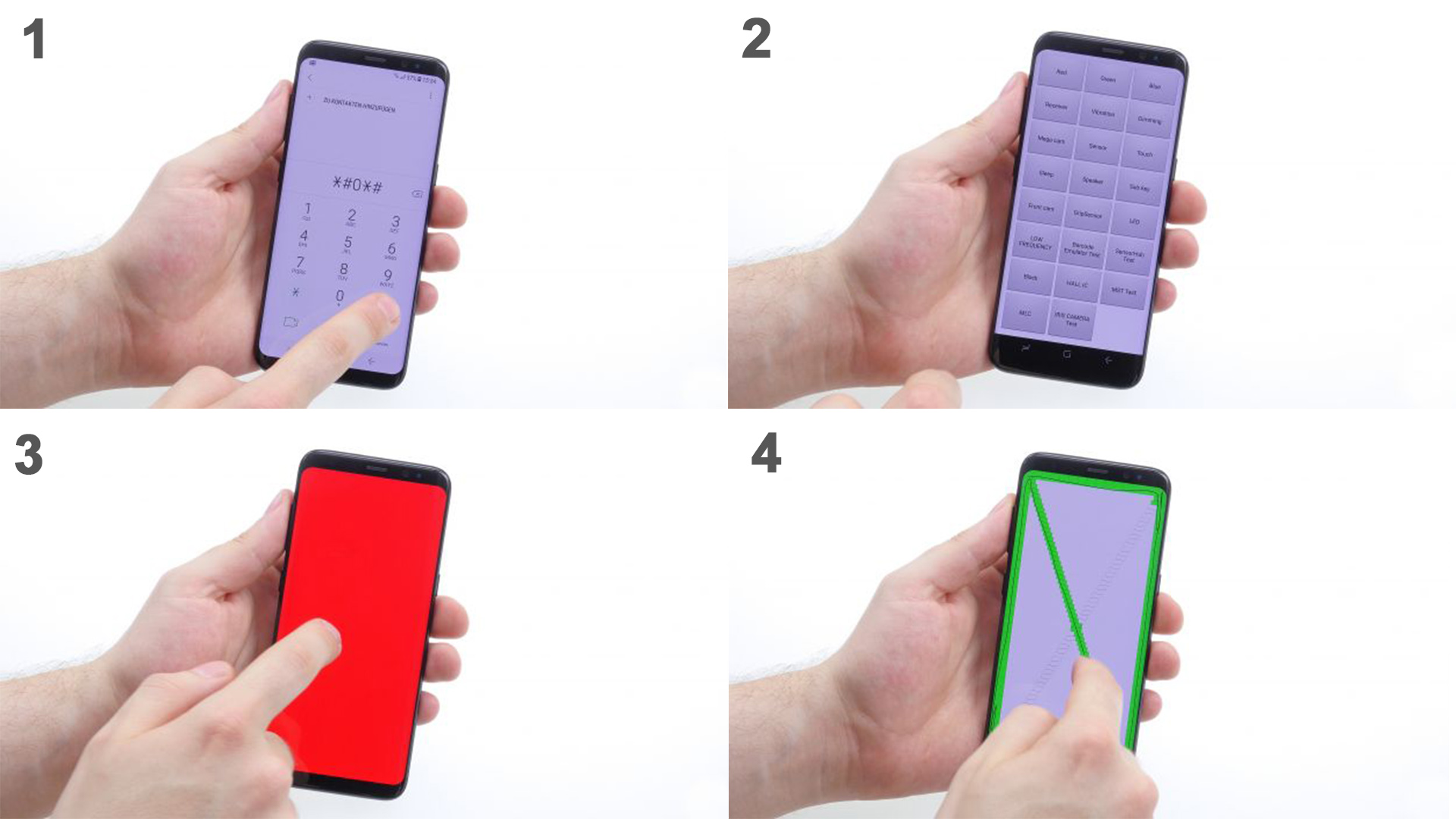

Теперь включите телефон и протестируйте его с помощью встроенного режима тестирования. Войдите в тестовый режим, набрав * # 0 * #. Следуйте инструкции и протестируйте экран, камеры и датчик приближения. Также проверьте все функции замененной детали.


Вы можете попробовать повторно использовать клей, который остался на задней крышке. Но мы рекомендуем использовать новую клеящую раму, чтобы идеально приклеить заднюю крышку. Сначала удалите весь клей, оставшийся на средней раме и задней крышке. Затем возьмите новую клейкую рамку и правильно расположите ее. Снимите прозрачную защитную пленку и положите клейкую рамку на верхнюю сторону и аккуратно расположите в устройстве. Убедитесь, что она легла ровно и не выступает за рамку телефона. Хорошо прижмите клейкую часть к рамке телефона. Вы можете использовать пластиковую лопатку, чтоб было удобнее. Теперь снимите вторую пластиковую пленку, затем установите заднюю крышку в исходное положение. Прижмите заднюю крышку по всей поверхности. Кроме того, вы можете нагреть устройство горячим воздухом с помощью фена, а затем хорошо зажать устройство или утяжелить его несколькими книгами, чтобы клей хорошо приклеился.


Вставьте лоток для SIM-карты и карты памяти microSD в устройство.
