Как заменить дисплей Samsung Galaxy S9+

Необходимые инструменты и отвертки для разборки Samsung Galaxy S9 plus:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S9 plus.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


С помощью этого пошагового руководства вы легко сможете заменить свой дисплей в смартфоне Samsung Galaxy S9+ самостоятельно. Замена дисплея необходима, когда разбилось стекло, сенсорный экран больше не реагирует на прикосновения, или ваш дисплей стал черным или мерцает. Во время ремонта я заменяю весь дисплей, включая рамку, а не только сломанный экран. Возможно, вам придется извлечь некоторые мелкие детали из старого блока дисплея, в зависимости от того, как оборудован новый дисплей.

Выполнить ремонт не так просто, так как Galaxy S9+ нужно открывать через стеклянную крышку. К сожалению, это довольно громоздкая процедура, поэтому запланируйте на это достаточно времени.

Сделайте резервную копию перед началом ремонта, используйте чистую рабочую поверхность и будьте предельно внимательны и осторожны.

Перед началом ремонта не забудьте выключить телефон.

Первым шагом вам нужно снять заднюю крышку. Задняя крышка приклеена к рамке смартфона. Для того, чтоб снять ее вам нужно нагреть устройство горячим воздухом с помощью фена, чтобы размягчить клей. Прогрейте корпус телефона в течении нескольких минут.

Самый простой способ ослабить заднюю крышку - использовать плоский и гибкий инструмент, например медиатор. Вам понадобится несколько медиаторов, чтобы разомкнуть заднюю крышку.

Нагрейте место с которого вы будете начинать и поместите медиатор между задней крышкой и рамкой. *Медиатор сделан из пластика, поэтому он не сможет поцарапать ваш телефон.

Будьте особенно осторожны, задняя крышка может очень легко сломаться. При необходимости прогрейте ее несколько раз и попробуйте снова. В среднем снятие задней крышки занимает полчаса. Потратьте немного больше времени и работайте осторожно, чтобы ничего не сломать.

Как только медиатор вставлен, вставьте еще один в зазор с другой стороны. Затем обведите инструмент по всему краю, чтобы постепенно ослабить клей. Как только задняя крышка ослаблена, слегка приподнимите ее. Датчик отпечатков пальцев под камерой по-прежнему подключен с помощью кабеля. Также используйте присоску, чтобы поднять стекло.


Далее отключите датчик отпечатка пальца. Сняв заднюю крышку осторожно приподнимите ее и отсоедините датчик с помощью пластикового спаджера. Теперь вы можете полностью снять заднюю крышку и отложить ее до обратной сборки.


Теперь вам нужно открутить винтики, которые крепят верхнюю крышку к дисплею. Крышка защелкивается на корпусе, нижняя часть антенны слегка приклеена. Вставьте плоский инструмент под защелки, чтобы отсоединить их. Теперь удалите антенну.


Далее используя пластиковый спаджер, аккуратно отсоедините контакт батареи от материнской платы.


Теперь вам нужно извлечь аккумулятор. Клей аккумулятора очень прочный, поэтому вам следует снова прогреть корпус телефона.

Никогда не нагревайте батарею на прямую и не сгибайте ее.

Аккумулятор проклеен вокруг внешних краев, но не в центре. Прогревайте с помощью фена со стороны дисплея. Далее пластиковой лопаткой извлеките батарею. Будьте осторожны, чтоб не повредить аккумулятор. Лучше не торопитесь и прогрейте феном еще несколько минут.


Следующим шагом вам нужно открутить винтики, которые крепить динамик к дисплею, а затем снять динамик.


Далее отсоедините разъемы фронтальной камеры (красный) и сенсора (зеленый) и извлеките их из корпуса.


Используя специальный инструмент для извлеките лоток SIM-карты из устройства.

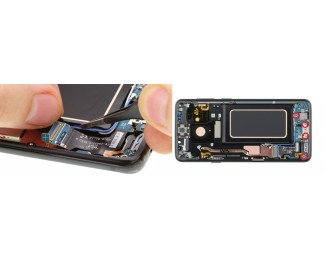

Далее с помощью пластикового спаджера, аккуратно отсоедините отмеченные контакты от материнской платы и снимите ее. USB порт по прежнему должен быть подключен к задней панели. После того как вы подняли плату, вы можете отключить контакт USB порта. Затем отложите материнскую плату в безопасное место.

В отверстии для лотка SIM-карты есть маленький пластиковый штифт. Удостоверьтесь, что он не выпал.


Извлеките вибро мотор. Аккуратно вставьте инструмент между корпусом и вибро мотором и отсоедините деталь.


Кабель сенсора также приклеен к дисплею. Осторожно отсоедините его с помощью плоского инструмента. Убедитесь, что вы не повредили его. Затем используя пинцет снимите его.


Далее осторожно отсоедините слуховой динамик с помощью плоского инструмента, например стальным шпателем.


Далее вам нужно снять выход под наушники. Открутите винт, отсоедините контакт разъема для наушников от платы. Используя спаджер, осторожно вытащите контакт из гнезда. Выньте разъем для наушников из корпус.


Теперь открутите отмеченные винты, снимите два антенных кабеля. Затем с помощью пластикового спаджера отсоедините USB плату от дисплея.


Установка нового дисплея и обратная сборка Samsung Galaxy S9+

Теперь подготовьте новый дисплей. К корпусе дисплея все клейкие поверхности и термопрокладки покрыты прозрачной защитной пленкой. Снимите защитную пленку перед началом сборки.


Теперь установите плату USB. Убедитесь, что весь гибкий кабель находится на одном уровне с корпусом. Осторожно нажмите на антенные кабели обратно в гнездо с помощью тупого предмета, такого как пинцет с закругленными концами. Затем снова закрепите винты.


Установите выход под наушники на место и подключите контактный разъем. Затем закрепите его винтом.


Далее установите слуховой динамик. Слегка нажмите на него, чтоб клей лучше приклеился.


Вставьте кабель сенсора в соответствующее углубление в верхнем крае корпуса. Нажмите на сенсор пальцем, чтобы клей снова прилип.


Поместите вибромотор в маленькое круглое отверстие на левой стороне корпуса. С помощью своих пальцев плотно прижмите мотор на место.


Теперь вы можете вернуть на место материнскую плату. Сначала подключите USB-порт на задней панели. Затем вы можете установить плату обратно в корпус. Убедитесь, что никакие кабели или разъемы не застряли под платой. Закрепите материнскую плату отмеченным винтом. Теперь снова подключите отмеченные контакты к плате.


Вставьте лоток SIM-карты обратно в устройство. Убедитесь, что лоток расположен правильно.


Далее поместите переднюю камеру и датчик сенсора в отверстие на верхнем краю корпуса и снова подсоедините разъемы.


Поместите батарею в корпус. Плотно прижмите аккумулятор к корпусу, чтобы клей лучше прилип. Удалите излишки клея, чтобы батарея сидела плотно в телефоне.


Теперь поместите динамик в нижнюю часть корпуса. Аккуратно нажмите на него пальцами, пока он не защелкнется на месте в корпусе. Затем снова установите отмеченные винты.


Подключите аккумулятор к материнской плате. Вставьте контакт в разъем на материнской плате, пока не услышите щелчок.


Поместите крышку с антенной обратно в корпус после того, как закрепите ее на верхней части корпуса. Затем нажмите на крышку пальцами, чтобы она аккуратно защелкнулась и закрутите винты.


Перед установкой задней крышки подключите разъем датчика отпечатков пальцев. Используйте пластиковый инструмент, чтобы добраться до разъема.


Прежде чем надеть заднюю крышку на корпус, осмотрите клей. Он должен сидеть равномерно по краю, чтобы задняя крышка могла быть плотно установлена. При необходимости удалите лишний клей. Далее верните заднюю крышку в исходное положение. Нажмите заднюю крышку ладонью, чтобы клей приклеился.

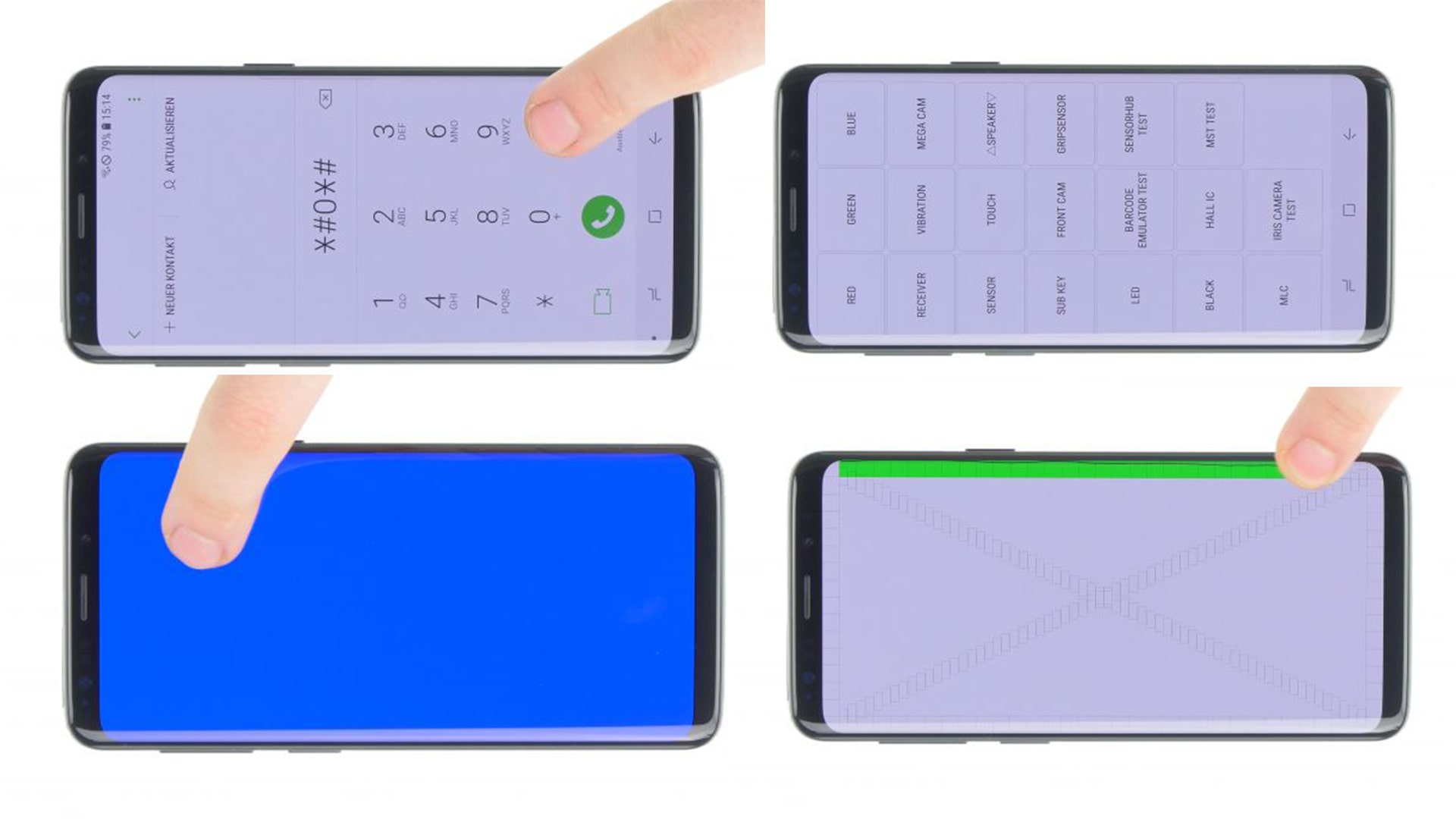

И на последок включите ваш Galaxy Note 8 и протестируйте его с помощью встроенного режима тестирования. Войдите в режим ввода номера, наберите * # 0 * # Следуйте инструкциям на экране.
