Как заменить дисплей Samsung Galaxy Note 9

Необходимые инструменты и отвертки для разборки Samsung Galaxy Note 9:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy Note 9.


С помощью этого подробного пошагового руководства вы самостоятельно сможете легко заменить дисплей в телефоне Samsung Galaxy Note 9. Замена дисплея необходима, если стекло разбилось, сенсорный экран больше не реагирует на прикосновения, или дисплей стал черный или мерцает.

Во время этого ремонта я заменяю весь дисплей, включая рамку, а не только поврежденный экран. Возможно, вам придется извлечь некоторые мелкие детали из старого блока дисплея, в зависимости от того, как оборудована новая запчасть.

Ремонт немного сложноват, так как нужно снимать стеклянную крышку. Запланируйте немного больше времени и будьте очень аккуратны.

Перед началом ремонта не забудьте выключить телефон.

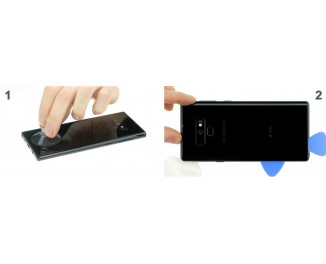

Первым шагом, вам нужно снять заднюю крышку. Задняя крышка хорошо приклеена к раме телефона. Равномерно прогрейте устройство горячим воздухом с помощью вена, чтобы размягчить клей. После того, как вы хорошо прогрели заднюю крышку, установите на нее присоску и осторожно потяните вверх. В образовавшееся отверстие поместите пластиковый медиатор для того, чтоб разомкнуть заднюю крышку. Повторите такой процесс по всему периметру телефона. Затем обведите инструмент по всему краю, чтобы постепенно ослабить клей.

Будьте особенно осторожны, задняя крышка достаточна хрупкая и может легко сломаться. Помните, клей для задней крышки очень прочный, особенно на нижнем краю. Как только задняя крышка ослаблена, слегка приподнимите ее. Датчик отпечатков пальцев под камерой по-прежнему подключен с помощью кабеля.


Далее отключите датчик отпечатка пальца. Сняв заднюю крышку, осторожно поднимите ее и отсоедините датчик отпечатков пальцев с помощью пластиковой лопатки. Теперь вы можете полностью снять заднюю крышку и отложить ее в сторону.


Открутите винты, которые крепят верхнюю крышку к дисплею. Крышка защелкивается на корпусе, нижняя часть антенны слегка приклеена. Вставьте плоский инструмент под защелки, чтобы отсоединить их. И снимите NFC антенну.


Далее с помощью пластового спаджера отсоедините контакт батареи от материнской платы.

Всегда отключайте со стороны, где на материнской плате нет мелких компонентов. Это позволяет избежать непреднамеренного повреждения конденсаторов или микросхем.


Извлеките батарею из корпуса. Аккумулятор прочно приклеен, поэтому вам нужно прогреть его теплым воздухом с помощью обычного фена со стороны дисплея. Аккумулятор проклеен по внешнему краю, но не в центе.

Никогда не нагревайте батарею напрямую и не сгибайте ее.

Вставьте плоский инструмент под аккумулятор со всех сторон, чтобы постепенно ослабить клей. Не вставляйте инструмент слишком глубоко внутрь, иначе вы можете повредить дисплей снизу. Поднимите аккумулятор и выньте его из устройства. Будьте осторожны, чтобы не повредить аккумулятор. Не торопитесь и лучше прогрейте клей несколько раз.


Далее открутите винты, которые гремят динамик к дисплею и снимите его.


Теперь вам нужно отсоединить разъемы фронтальной камеры и датчика приближения. Затем извлеките их из корпуса.


Используйте специальный инструмент SIM-карты, чтобы извлечь лоток SIM-карты из устройства, а затем снимите лоток пальцами.


Далее снимите материнскую плату. Используя пластиковый спаджер отсоедините отмеченные контакты от материнской платы. Открутите отмеченные винты. Теперь вы можете аккуратно снять материнскую плату. В отверстии лотка для SIM-карты есть маленький пластиковый штифт. Убедитесь, что он не выпал.


Снимите сенсор. Кабель сенсора приклеен к дисплею. Осторожно отсоедините его с помощью плоского инструмента. Убедитесь, что вы не повредите его. Затем с помощью пинцета, извлеките его из корпуса.


Прежде, чем снимать слуховой динамик, проверьте дисплей, который вы будете устанавливать. Возможно, там уже установлен слуховой динамик. Тогда вы можете просто пропустить этот шаг. Слуховой динамик приклеен к корпусу. Осторожно отсоедините его с помощью плоского инструмента.


Далее открутите отмеченные винтики. Осторожно ослабьте тонкий приклеенный гибкий кабель микрофона. Затем вы можете немного вытащить гнездо питания и полностью извлечь его.


Далее ослабьте винт, который фиксирует аудио разъем. Ослабьте тонкий гибкий кабель гнезда. Прогрейте клей, чтобы было легче его ослабить. Поднимите немного аудио разъем для наушников и выньте его из корпуса.


Прежде, чем снимать вибро мотор, проверьте дисплей, который вы будете устанавливать. Возможно, там уже установлен новый вибро мотор. Тогда вы можете просто пропустить этот шаг. Если нет, то вам нужно снять вибро мотор. Аккуратно отсоедините вибро мотор, вставив острый инструмент между корпусом и самим мотором. Теперь извлеките вибро мотор. Иногда клейкий слой не прилипает к вибро мотору и должен быть удален отдельно. Он понадобится вам для нового дисплея.


Установка нового вибро мотора и обратная сборка Samsung Galaxy Note 9

Теперь вам нужно подготовить новый дисплей к установке. В корпусе нового дисплея все клейкие поверхности и термопрокладки покрыты прозрачной защитной пленкой. Снимите защитные пленки перед началом сборки. Не забудьте S-Pen на старом дисплее.


Теперь установите обратно вибро мотор. Поместите вибромотор в маленькое круглое отверстие на левой стороне корпуса. И слегка прижмите мотор пальцами, чтоб он хорошо приклеился на место.


Установите обратно аудио разъем. Поместите аудио разъем в нижнюю часть корпуса. Прижмите его пальцем и убедитесь, что он защелкнулся. Затем закрепите его винтом и прикрепите гибкий кабель.


Далее установите гнездо питания. Убедитесь, что деталь находится на одном уровне с корпусом. И закрепите винты.


Далее установите обратно слуховой динамик обратно в корпус. Слегка прижмите его, чтобы клей лучше приклеился.


Теперь вставьте кабель сенсора в соответствующее углубление в верхнем углу корпуса. Нажмите пальцем на сенсор и оранжевый слой, чтобы клей снова приклеился.


Теперь установите материнскую плату. Правильно разместите плату в устройстве. Убедитесь, что кабели и разъемы не застряли под платой. Закрепите материнскую плату двумя винтиками. И подключите отмеченные контакты к материнской плате.


Вставьте лоток SIM-карты обратно в устройство. Убедитесь, что лоток установлен правильно. Если держатель SIM-карты застрял и не может быть вставлен надлежащим образом, возможно, материнская плата установлена не правильно.


Поместите переднюю камеру и датчик в отверстие в верху корпуса и снова подсоедините разъемы.


Теперь поместите динамик в нижнюю часть корпуса. Аккуратно нажмите на него пальцами, пока он не защелкнется на месте в корпусе. Затем снова закрутите отмеченные винты.


Далее установите батарею в корпус. Плотно прижмите аккумулятор к корпусу, чтобы клей лучше приклеился.


Подключите аккумулятор к материнской плате. Вставьте контакт в разъем на материнской плате, пока не услышите щелчок.


Поместите крышку с антенной обратно в корпус и закрепите ее на верхней части корпуса. Затем нажмите на крышку пальцами, чтобы она аккуратно защелкнулась на месте. Закрутите отмеченные винты.


Прежде чем прикрепить заднюю крышку на корпус, осмотрите клей. Он должен быть равномерно распределен по краю, чтобы задняя крышка могла крепко прилегать к корпусу. При необходимости удалите лишний клей.


Перед установкой задней крышки подключите разъем датчика отпечатков пальцев. Используйте пластиковый инструмент, чтобы добраться до разъема.


Теперь включите ваш Galaxy Note 9 и протестируйте его с помощью встроенного режима тестирования. Войдите в тестовый режим, набрав * # 0 * # Следуйте инструкциям и проверьте экран, камеры и датчики.


Теперь установите на место заднюю крышку. Прижмите ее, чтобы она хорошо приклеилась. Если вы устанавливаете новую заднюю крышку, удалите защитные пленки с клейкой поверхности.
