Как заменить дисплей Samsung Galaxy S10e

Необходимые инструменты и отвертки для разборки Samsung Galaxy S10e:

  • Отвертка крестовая (PH00) – 1.5мм
  • Пинцет
  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S10e.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.


В этой пошаговой инструкции я покажу вам, как самостоятельно разобрать и заменить дисплей в смартфоне Samsung Galaxy S10e. Замена необходима, когда стекло разбито, сенсорный экран больше не реагирует на прикосновения, или дисплей остается черным или мигает. Во время этого ремонта мы заменяем весь дисплей с рамкой, а не только разбитый экран. Возможно, вам придется взять некоторые мелкие детали из старого дисплея.

Прежде, чем приступить к ремонту не забудьте выключить телефон.


Теперь вам нужно снять заднюю крышку. Задняя крышка приклеена к корпусу. Прогрейте устройство теплым воздухом с помощью обычного фена, чтобы размягчить клей. Самый простой способ ослабить заднюю крышку - использовать пластиковые медиаторы. Нагрейте место, где вы будете начинать и аккуратно вставьте пластиковый медиатор между задней крышкой и рамой телефона. Медиатор сделан из пластика, поэтому можете не переживать, он не поцарапает устройство. Но будьте все равно очень осторожны, задняя крышка может легко сломаться. При необходимости прогрейте поверхность еще раз и попробуйте снова. Потратьте лучше немного больше времени, чтобы ничего не поломать. Как только инструмент вставлен, обведите им по всему краю телефона, чтобы постепенно ослабить клей. Далее повторите эти же действия со всех сторон устройства. Теперь с помощью присоски, аккуратно поднимите стекло. Обратите внимание! Не вставляйте пластиковый медиатор слишком глубоко, можете повредить мелкие детали, которые находятся внутри корпуса.


Далее снимите пластиковую крышку. Открутите отмеченные винты Philips (3,9 мм). Обратите внимание, что катушка бесконтактной зарядки и антенна NFC прикреплены к пластиковой крышке. Крышка крепится в верхней части, а нижняя часть слегка приклеена. Аккуратно вставьте плоский инструмент под закрепленные участки и ослабьте их. Теперь вы можете снять крышку вместе с катушкой.


С помощью пластиковой лопатки осторожно отсоедините контакт батареи от материнской платы. Всегда отключайте контакты со стороны, где на материнской плате нет мелких компонентов. Это позволяет избежать нечаянного повреждения конденсаторов или микросхем.


Аккумулятор сильно приклеен, поэтому вам следует снова использовать фен. Клей расположен по краю батареи. Не нагревайте батарею напрямую и не сгибайте ее. Прогрейте аккумулятор со стороны дисплея. Никогда не нагревайте батарею напрямую и не сгибайте ее. Кода клей размягчится, извлеките аккумулятор из корпуса с помощью широкой пластиковой лопатки.


Далее снимите динамик. Открутите отмеченные винтики Philips (3.9 мм). Приподнимите динамик у боковых отверстий, чтобы было легче ослабить динамик. Отверстия отмечены маленькими треугольниками.


Далее отсоедините аудио разъем для наушников от материнской платы.

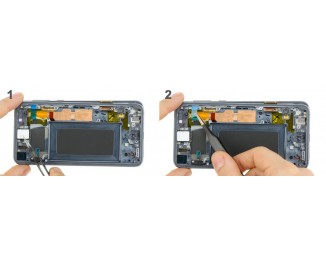

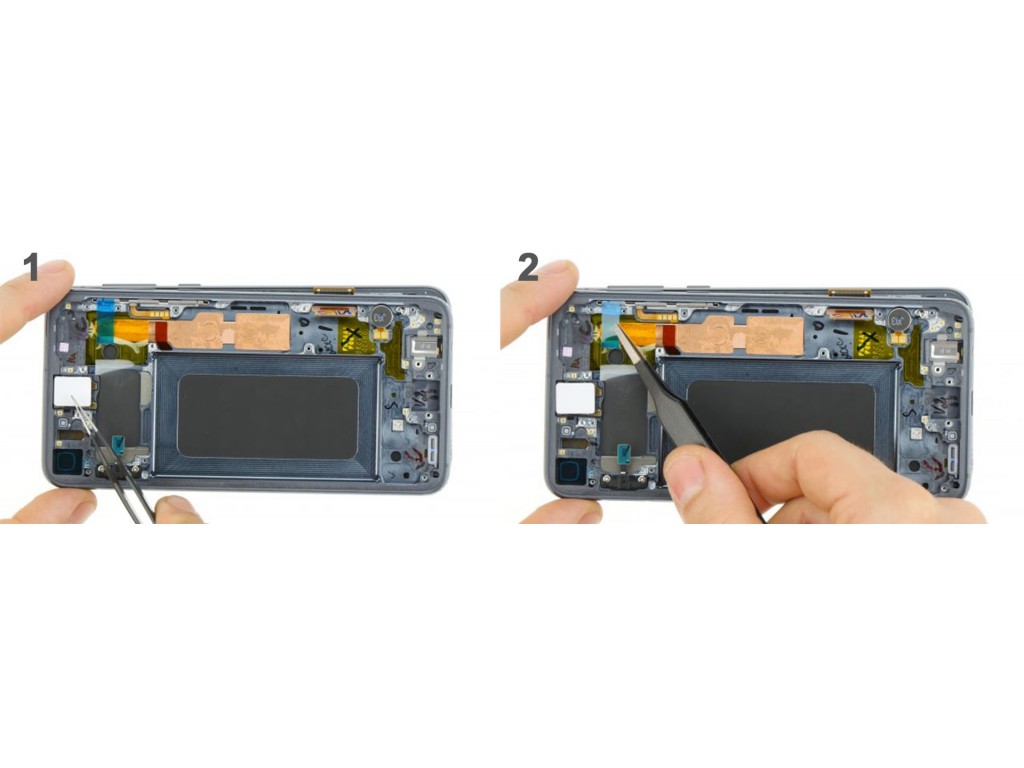

Далее извлеките фронтальную камеру. Отсоедините контакт камеры с помощью пластиковой лопатки. Поднимите его со свободной стороны, где нет компонентов материнской платы. Затем достаньте камеру из держателя.


Теперь снимите материнскую плату. С помощью пластиковой лопатки очень осторожно отсоедините отмеченные контакты от материнской платы. Открутите отмеченные винты Phillips (3.7 мм). Извлеките лоток для SIM-карты. И теперь вы можете осторожно снять материнскую плату. Затем отложите материнскую плату в безопасное место.


Слуховой динамик приклеен к корпусу. Осторожно отсоедините его с помощью плоского инструмента.


Вибромотор приклеен к корпусу. Аккуратно отсоедините вибро мотор, вставив инструмент между корпусом и двигателем. Не нажимайте на боковые стороны с золотыми контактами, так как они могут легко сломаться.


Установка нового дисплея и обратная сборка Samsung Galaxy S10e

Теперь возьмите новый дисплей и сравните его со старым. При необходимости, вы должны повторно использовать некоторые прокладки или держатели. Удалите защитные пленку с клейких поверхностей.


Поместите вибромотор в маленькое круглое отверстие на боковой стороне корпуса. Прижмите вибро мотор пальцем, чтоб он хорошо приклеился.


Установите слуховой динамик обратно в корпус. Прижмите его, чтоб слуховой динамик хорошо приклеился.


Теперь установите материнскую плату обратно в корпус. Возьмите материнскую плату и аккуратно поместите ее в устройство. Будьте осторожны, чтобы не защитить какие-либо кабели. Отогните все разъемы в сторону. Сначала установите материнскую плату внизу устройства и вставьте гнездо питание в специальное отверстие. Затем нажмите на материнскую плату, пока она не будет правильно установлена. Вставьте лоток для SIM-карты. Если лоток плохо входит в отверстие, проверьте правильно ли установлена материнская плата, это может быть причиной. Затем закрутите отмеченные винтики на материнской плате и в конце подключите все отмеченные контакты.


Далее установите обратно фронтальную камеру и подключите ее контакт к материнской плате.


Вставьте аудио разъем и слегка нажмите до щелчка. Затем снова подключите разъем.


Теперь установите динамик. Поместите динамик обратно над портом USB, нажмите на него и закрутите отмеченными винтами (Phillips 3.9 мм). Убедитесь, что он хорошо зафиксирован внизу устройства.


Теперь установите новую батарею в корпус телефона и нажмите на нее пальцами, чтоб она хорошо приклеилась.


Подсоедините контакт батареи к материнской плате. Нажмите на контакт до характерного щелчка.


Далее установите пластиковую крышку. Поместите крышку с антенной обратно в корпус и закрепите ее на верхней части корпуса. Нажмите на крышку до характерного щелчка. Теперь закрутите отмеченные винтики (Phillips 3.9 мм).


Теперь включите телефон и протестируйте его с помощью встроенного режима тестирования. Войдите в тестовый режим, набрав * # 0 * #. Следуйте инструкции и протестируйте экран, камеры и датчик приближения. Также проверьте все функции замененной детали.


Далее установите обратно заднюю крышку. Если на задней крышке остался клей, вы можете установить ее не используя новый клей. Поместите заднюю крышку на место. Хорошо прижмите ее, чтоб крышка приклеилась со всех сторон. Также вы можете прогреть ваше устройство теплым воздухом. С помощью обычного фена, чтоб клей лучше и быстрее приклеился.
